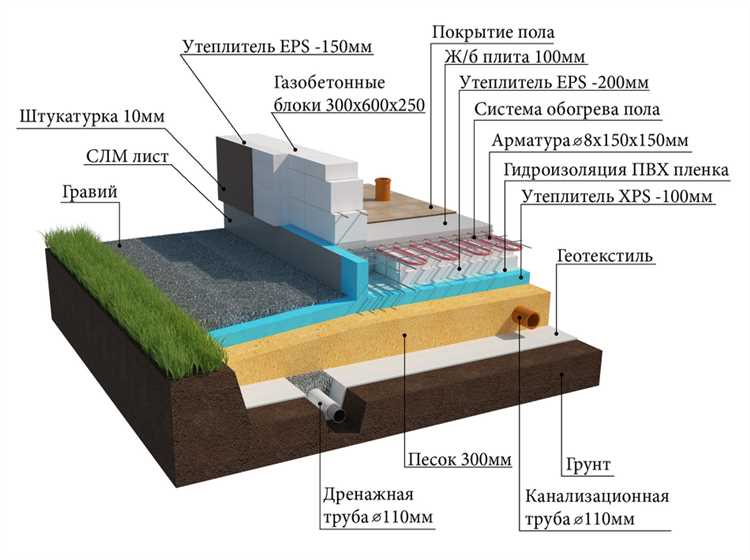

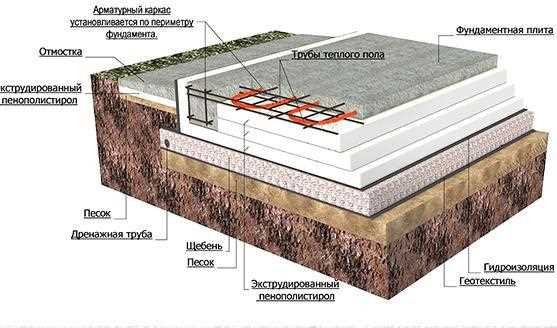

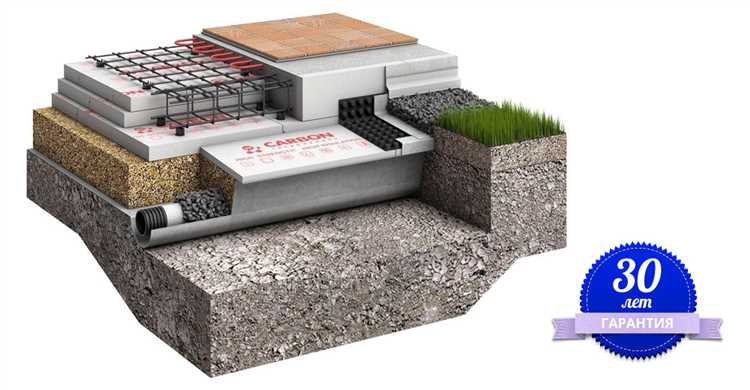

Как устроена утепленная шведская плита для фундамента

Утепленная шведская плита (УШП) – это эффективное решение для строительства фундамента, которое сочетает в себе теплоизоляцию, гидроизоляцию и прочность в одном конструктиве. Этот тип фундамента активно используется в регионах с холодным климатом благодаря своей способности предотвращать промерзание грунта и минимизировать теплопотери через основание здания. Конструкция УШП предусматривает несколько слоев, каждый из которых играет свою роль в обеспечении долговечности и энергоэффективности дома.

Основные компоненты шведской плиты включают армированную бетонную плиту, слой теплоизоляции, а также систему подогрева в виде труб для обогрева. Важной особенностью УШП является то, что вся система основы работает как единое целое, создавая эффективный тепловой контур. Чтобы правильно спроектировать и построить такую плиту, необходимо учитывать не только толщину и тип каждого слоя, но и особенности местного климата, а также характеристики грунта.

Теплоизоляция в утепленной шведской плите играет ключевую роль в предотвращении замерзания фундамента и теплопотерь. Для этого используются полиуретановые или экструдированные пенополистирольные плиты, которые обеспечивают низкую теплопроводность и долговечность. Правильное устройство теплоизоляции помогает не только сохранить тепло в помещении, но и значительно снизить затраты на отопление в зимний период.

Кроме того, важным аспектом является армирование плиты, которое необходимо для обеспечения прочности конструкции и предотвращения трещинообразования. Арматурный каркас должен быть выполнен с учетом расчетных нагрузок, а также особенности грунта. Эффективная армировка позволит фундаменту выдержать возможные осадки и механические воздействия, которые могут возникать в процессе эксплуатации здания.

В конечном итоге, устройство утепленной шведской плиты требует внимательного подхода к проектированию и выбору материалов. Правильная реализация этого фундамента обеспечит стабильность и энергоэффективность вашего дома на многие годы вперед.

Как правильно выбрать материалы для утепленной шведской плиты

Теплоизоляция. Одним из самых важных слоев в утепленной шведской плите является теплоизоляция. Для этого обычно используется экструдированный пенополистирол (ЭППС) или пенопласт. ЭППС обладает низким коэффициентом теплопроводности, устойчивостью к влаге и механическим повреждениям, что делает его лучшим выбором для фундамента. Толщина изоляции варьируется от 100 до 200 мм в зависимости от климатических условий региона. Пенопласт дешевле, но менее устойчив к нагрузкам и влагопоглощению, что ограничивает его использование на некоторых участках.

Бетон. Для заливки плиты рекомендуется использовать бетон марки M300 и выше. Это обеспечит прочность и долговечность фундамента. Важно, чтобы бетон был водоотталкивающим и морозостойким, что важно для регионов с холодными зимами. Оптимальной является смесь с добавлением пластификаторов, которые улучшат текучесть и прочность бетона, а также снизят его усадку. Также рекомендуется использовать арматуру для армирования плиты, чтобы повысить её устойчивость к растяжению и нагрузкам.

Арматура. Для армирования шведской плиты используется металлическая арматура с диаметром стержней от 10 до 16 мм. Важно правильно располагать армирующие элементы: они должны быть равномерно распределены по всей площади фундамента. При этом верхняя арматурная сетка должна быть расположена близко к поверхности, что позволяет увеличить её устойчивость к внешним воздействиям. Для больших площадей фундамента рекомендуется использовать арматурные каркасы, соединённые вязальной проволокой.

Дренажная система. Несмотря на то, что шведская плита имеет изоляционный слой, важно предусмотреть правильную дренажную систему. Она должна быть установлена ниже уровня фундамента и обеспечивать отвод воды от плиты. В качестве материалов для дренажа используют геотекстиль, гравий или специальные дренажные трубы. Это предотвратит накопление влаги под плитой, что может привести к повреждению утеплителя и разрушению фундамента.

Гидроизоляция. Для защиты от влаги и воды следует использовать качественную гидроизоляцию. Рекомендуются материалы, такие как битумные мастики или мембраны, которые легко укладываются и не теряют свои свойства с течением времени. Прокладка гидроизоляции между теплоизоляцией и бетоном позволит предотвратить проникновение воды, что особенно важно в условиях высокой влажности.

При выборе материалов для утепленной шведской плиты важно учитывать не только технические характеристики, но и климатические условия региона. Обратите внимание на качество и долговечность каждого материала, чтобы обеспечить максимальную эффективность и продолжительный срок службы фундамента.

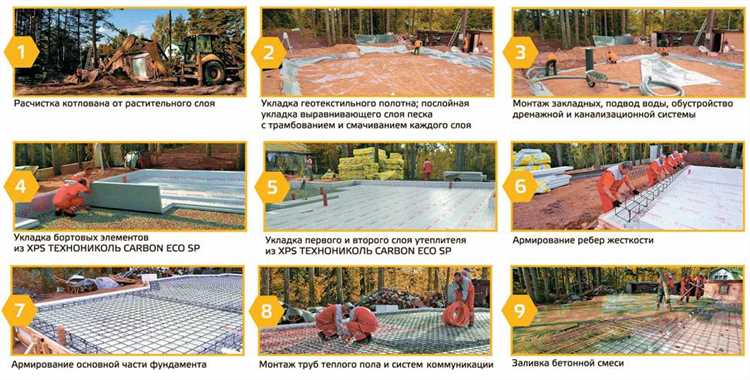

Шаги монтажа утепленной шведской плиты: от подготовки до заливки

Монтаж утепленной шведской плиты (УШП) состоит из нескольких ключевых этапов, каждый из которых требует точности и последовательности действий для получения качественного фундамента. Ниже рассмотрены основные шаги от подготовки до заливки.

1. Подготовка площадки

Очистить участок от растительности, мусора и других препятствий для выполнения работ.
Вырыть котлован на глубину, соответствующую проекту. Обычно это около 40-50 см, в зависимости от климата и типа почвы.
Провести планировку основания для обеспечения ровности поверхности.
Если почва подвержена просадке или избыточной влажности, провести дренажные работы для предотвращения возможных деформаций фундамента.

2. Укладка геотекстиля

На подготовленную поверхность кладется слой геотекстиля для предотвращения роста растений и укрепления грунта.
Геотекстиль должен быть укладыван ровно и без складок, чтобы избежать образования неровностей в будущем.

3. Засыпка и выравнивание песчаной подушки

Засыпать слой песка толщиной 15-20 см, предварительно утрамбовав его для равномерного распределения нагрузки.
Песок должен быть сухим и крупнозернистым для обеспечения хорошего дренажа.
После укладки провести выравнивание поверхности с помощью строительного уровня или лазерного нивелира.

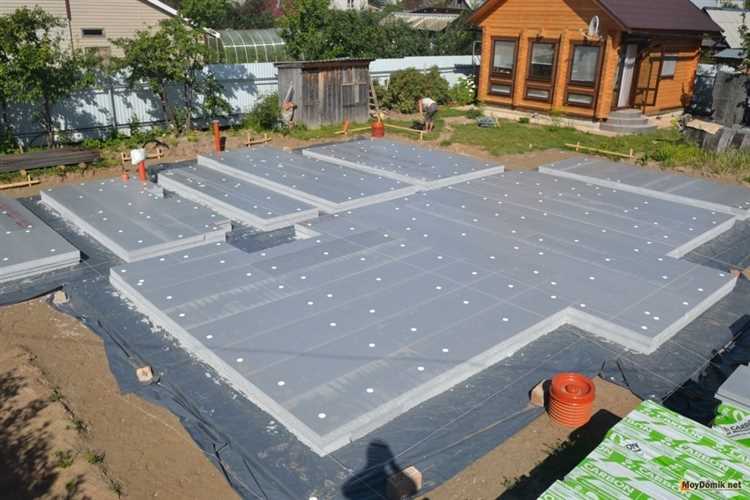

4. Установка теплоизоляции

На выровненную песчаную подушку укладывается слой теплоизоляции. Это может быть пенополистирол или экструдированный пенополистирол (XPS).
Толщина теплоизоляции зависит от климатических условий и нагрузки на плиту, обычно варьируется от 100 до 200 мм.
Важно, чтобы плиты утеплителя плотно стыковались друг с другом, избегая зазоров.

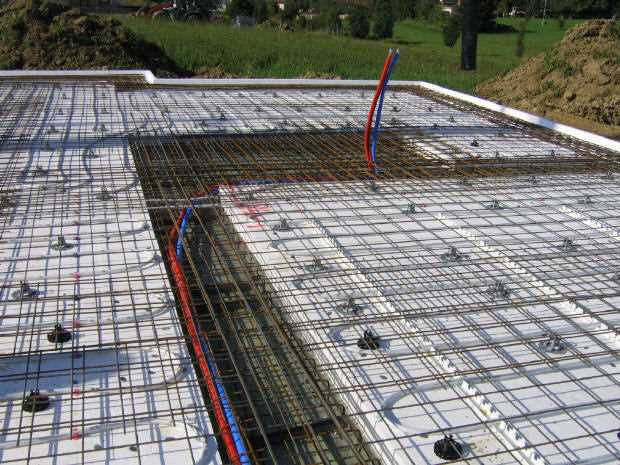

5. Укладка арматурного каркаса

На изоляцию укладывается армирующий каркас из стальной арматуры. Используются прутья диаметром 8-12 мм с шагом 200-250 мм.
Арматура должна быть размещена в двух слоях: нижний слой укладывается на уровне песчаной подушки, верхний – на уровне теплоизоляции.
Для предотвращения контакта арматуры с грунтом, между арматурой и землей устанавливаются пластиковые подставки (стеллажи).

6. Монтаж опалубки

Около периметра фундамента устанавливается опалубка. Ее высота должна соответствовать проектной отметке.
Для крепления опалубки используют деревянные или пластиковые щиты, которые обеспечивают нужную форму и устойчивость во время заливки бетона.
После установки проверяется вертикальность и горизонтальность опалубки.

7. Заливка бетона

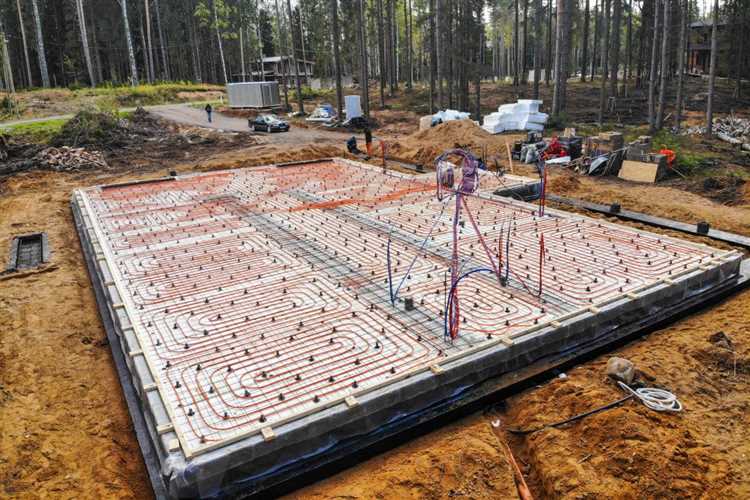

Перед заливкой бетона следует установить трубки для теплоснабжения, если предусмотрено монтаж системы теплого пола.
Для заливки используется бетон с маркой не ниже М200, желательно с добавлением пластификаторов для улучшения качества смеси.
Бетон заливается равномерно по всей площади фундамента. Для этого можно использовать бетономешалку или заказывать готовую смесь.
После заливки бетон тщательно распределяется и выравнивается с помощью вибратора для предотвращения образования пустот.
Залитый бетон должен быть защищен от перегрева и быстрого высыхания, особенно в жаркую погоду. Это можно сделать, покрыв поверхность пленкой или используя влажную подстилку.

8. Уход за бетоном и снятие опалубки

После заливки бетона необходимо следить за его твердеющими процессами. На протяжении первых 7 дней бетон поливают водой, чтобы избежать трещин и растрескивания.
Опалубку снимают через 5-7 дней после заливки, когда бетон достигнет прочности, достаточной для снятия формы.

9. Завершающие работы

После снятия опалубки проверяют качество поверхности плиты, устраняют возможные дефекты.
Фундамент остается в покое минимум 28 дней для полной набора прочности бетона.
На этом этапе можно приступать к монтажу стен здания на основе готовой утепленной шведской плиты.

Роль утеплителя в создании устойчивости фундамента

Утеплитель в конструкции утепленной шведской плиты фундамента выполняет несколько ключевых функций, непосредственно влияющих на устойчивость всего здания. Первоначально он помогает сохранить температуру в пределах оптимального диапазона, предотвращая замерзание грунта и образование льда под плитой, что критично для долговечности фундамента. При замерзании воды в почве может возникать так называемый эффект «пучения», который приводит к деформации основания. Утеплитель служит барьером для проникновения холода, снижая вероятность этих негативных процессов.

Второй важный аспект – это уменьшение теплопотерь через фундамент. Без должного утепления бетонная плита будет терять тепло, что повышает нагрузку на систему отопления и увеличивает расходы на энергоресурсы. Применение качественного утеплителя позволяет не только улучшить температурный режим внутри здания, но и минимизировать негативное воздействие холода на фундамент, что способствует равномерному распределению нагрузки по всей площади основания.

Кроме того, утеплитель улучшает механические свойства фундамента, увеличивая его устойчивость к динамическим воздействиям, таким как вибрации, вызванные внешними факторами (например, трамвайным движением или автотранспортом). Современные утеплители, такие как экструдированный полистирол (XPS) или пенополиуретан, обладают высокой жесткостью и незначительным водопоглощением, что повышает сопротивление конструкции к деформациям при механических воздействиях.

Важно также учитывать, что утеплитель минимизирует влияние влажности на фундамент. Влага, проникшая в грунт, может значительно ухудшить его несущие способности и привести к эрозии материалов, из которых изготовлена плита. Использование теплоизоляции снижает вероятность проникновения влаги в основание, увеличивая срок службы фундамента и предотвращая разрушение бетонных элементов.

Рекомендации по выбору утеплителя должны опираться на климатические условия региона строительства, предполагаемую нагрузку на фундамент и тип грунта. В районах с холодными зимами предпочтительнее использовать материалы с низким коэффициентом теплопроводности и высокой устойчивостью к влажности, такие как XPS, что обеспечит максимальную защиту от промерзания. Важно также учитывать толщину слоя утеплителя: слишком тонкий слой не обеспечит должного эффекта, в то время как чрезмерно толстый может снизить прочностные характеристики плиты.

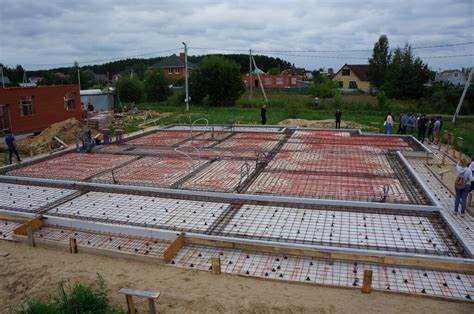

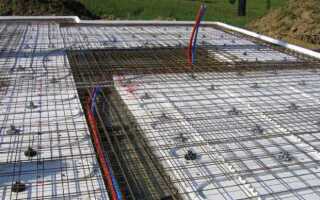

Особенности армирования утепленной шведской плиты

Армирование утепленной шведской плиты (УСП) требует учёта множества факторов, так как от правильного распределения арматуры зависит прочность и долговечность фундамента. В отличие от традиционных фундамента, где армирование чаще всего производится в одном или двух слоях, УСП предполагает многослойное армирование с учётом расположения утеплителя и особенностей теплотехнических характеристик.

Основной элемент армирования – это стальная арматура диаметром от 8 до 14 мм. В нижней части плиты часто используют арматуру большего диаметра для распределения нагрузки от всей конструкции. Для армирования основной плиты необходимо укладывать арматуру в два слоя: первый – внизу, второй – в верхней части, чтобы обеспечить надёжную связь всех слоёв. Между ними устанавливаются специальные стержни для обеспечения необходимого расстояния между слоями.

Для повышения устойчивости к нагрузкам и предотвращения трещинообразования армирующую сетку помещают не только по поверхности плиты, но и в местах примыкания стены к фундаменту. Здесь часто используют дополнительные стержни, которые укрепляют швы и препятствуют возможным деформациям в местах соединения разных материалов.

Важно, чтобы арматурные элементы не контактировали с утеплителем, иначе это может привести к проблемам с теплоизоляцией. Для этого рекомендуется использовать пластиковые или металлические пробки, которые обеспечат необходимое расстояние между арматурой и слоями утеплителя.

Для обеспечения лучшей теплоизоляции можно использовать арматурные сетки с высокой степенью прочности, при этом важно правильно выбрать плотность арматурных ячеек. Это также оказывает влияние на прочность покрытия. Также стоит учесть, что армирование необходимо планировать в зависимости от предполагаемой нагрузки на фундамент, так как избыточное армирование может привести к излишнему расходу материала, а недостаточное – снизить прочность основания.

Армирование утеплённой шведской плиты должно учитывать особенности грунта и климатические условия. На слабых или подвижных грунтах армирование должно быть более плотным, а сама плита должна быть усилена дополнительными стяжками или ребрами жёсткости для предотвращения возможных деформаций.

Типовые ошибки при монтаже утепленной шведской плиты и как их избежать

Одна из частых ошибок при монтаже утепленной шведской плиты – неправильная подготовка основания. Недооценка необходимости выравнивания грунта приводит к неравномерному распределению нагрузки и повышенному риску разрушения фундамента. Для предотвращения этой проблемы важно тщательно выполнить выемку и подготовить подложку, обеспечив её прочность и равномерность.

Еще одной распространенной ошибкой является использование некачественных материалов для теплоизоляции. Важно, чтобы утеплитель, используемый для шведской плиты, обладал хорошими теплоизоляционными свойствами и был устойчив к внешним воздействиям. Использование дешевых материалов с недостаточной плотностью приведет к снижению общей теплоэффективности фундамента и повреждениям из-за морозного пучения.

Ошибки в проектировании арматурного каркаса также встречаются довольно часто. Неправильный расчет количества и расположения арматуры может привести к нарушению прочностных характеристик фундамента. Для каждого проекта необходимо точно рассчитывать необходимое количество стержней, их диаметр и размещение, исходя из особенностей грунта и нагрузки.

Одной из критических ошибок является пренебрежение гидроизоляцией. Утепленная шведская плита требует обязательной защиты от влаги. Ошибки на этом этапе, такие как использование некачественной пленки или её неправильная укладка, могут привести к проникновению воды, что со временем вызовет разрушение материалов и ухудшение теплоизоляции.

Неверно выполненные стыки между слоями теплоизоляции и армированием также могут стать причиной образования мостиков холода. Важно обеспечить плотное прилегание всех элементов, используя герметики и другие специальные материалы для герметизации стыков. Несоответствие размеров или неправильное размещение слоев утеплителя может привести к потере теплоизоляционных характеристик плиты.

Ошибка в расчете толщины утеплителя – еще одна частая проблема. Тонкий слой изоляции может не справиться с необходимыми требованиями по сохранению тепла, особенно в регионах с суровыми зимами. Поэтому перед началом монтажа важно учитывать климатические условия региона и соответствующие стандарты для конкретного типа утепленной шведской плиты.

Ключевые моменты при расчете толщины и размеров плиты

Тип почвы имеет прямое влияние на толщину плиты. Для грунтов с высокой несущей способностью, таких как песчаные или гравийные почвы, допустима меньшая толщина плиты, около 200-250 мм. В случае слабых и подвижных грунтов, например, на торфяных или глинистых участках, толщина плиты может достигать 300-400 мм для обеспечения устойчивости конструкции.

Климатические условия требуют дополнительного внимания к теплоизоляционным слоям и общей толщине плиты. В регионах с холодным климатом, где температура ниже -20°C, минимальная толщина плиты может составлять 250-300 мм, с обязательным использованием утеплителя толщиной 100-150 мм. Для более теплых регионов достаточно меньших значений – 200 мм плита и утеплитель толщиной 50-100 мм.

Нагрузки от здания учитываются для правильного распределения массы. Для легких строений, таких как деревянные дома, достаточно плиты толщиной 200-250 мм. Для кирпичных или бетонных зданий, особенно многоэтажных, необходима большая толщина – 300 мм и более, с усиленной армировкой.

Теплоизоляция влияет не только на теплосбережение, но и на толщину плиты. Стандартные утеплители, такие как пенопласт или экструзионный пенополистирол, обычно имеют толщину 50-150 мм в зависимости от климата. Для более эффективной теплоизоляции можно использовать материалы с низким коэффициентом теплопроводности, такие как пенополиуретан или керамзитобетон, что позволит снизить толщину плитного основания при сохранении высокой теплоэффективности.

Размеры плиты зависят от размеров здания и планировки. Стандартная ширина плиты составляет от 6 до 8 метров, но в зависимости от проекта она может быть увеличена для больших объектов. Длина плит обычно варьируется от 10 до 15 метров, что позволяет покрыть площадь здания без необходимости использования стыков. При проектировании больших площадей рекомендуется делить плиту на несколько секций с расширениями для компенсации усадок и температурных изменений.

Таким образом, расчет толщины и размеров шведской плиты должен учитывать комплекс факторов, включая характеристики грунта, климат, нагрузки и требования к теплоизоляции. Правильный расчет обеспечит долговечность и эффективность фундамента.

Вопрос-ответ:

Что такое утепленная шведская плита фундамента и как она устроена?

Утепленная шведская плита (УШП) — это особый тип фундамента, который включает в себя совмещение нескольких элементов: плиты, утеплителя, и системы обогрева. Эта конструкция отличается тем, что она объединяет функции фундамента и пола первого этажа в одном устройстве. Шведская плита включает слои: бетонную плиту, утепляющий слой (обычно пенополистирол или другой материал с хорошими теплоизоляционными характеристиками), армирующую сетку и систему теплого пола, которая встроена прямо в плиту. Такая конструкция позволяет значительно снизить теплопотери и избежать промерзания фундамента в зимний период.

Какие преимущества имеет утепленная шведская плита по сравнению с традиционными фундаментами?

Утепленная шведская плита имеет несколько ключевых преимуществ. Во-первых, она сочетает в себе функции фундамента и пола, что значительно упрощает процесс строительства и сокращает общие затраты на материалы и трудозатраты. Во-вторых, благодаря встроенному утеплению, она предотвращает промерзание фундамента и сохраняет тепло в доме, что особенно важно в районах с холодным климатом. В-третьих, шведская плита позволяет избежать необходимости в дополнительных утепляющих материалах в будущем, так как теплоизоляция уже заложена в структуру фундамента.

Какое утепление используется в шведской плите и зачем оно нужно?

В утепленной шведской плите чаще всего используют пенополистирол или экструдированный пенополистирол (XPS), поскольку эти материалы обладают отличными теплоизоляционными свойствами и хорошей устойчивостью к влаге. Утепление нужно для того, чтобы предотвратить промерзание грунта под плитой и создать комфортный микроклимат в помещении. Без качественного утепления, даже в случае использования теплого пола, основание дома может замерзать, что приведет к разрушению фундамента и значительным теплопотерям в доме.

Как правильно заливать шведскую плиту и какие материалы для этого нужны?

Процесс заливки шведской плиты состоит из нескольких этапов. Сначала нужно подготовить котлован, выровнять его и обеспечить хороший дренаж. Далее укладывается слой геотекстиля, который предотвратит перемешивание грунта и утепляющего материала. Затем устанавливаются полимерные трубы для системы теплого пола. На эти трубы укладывается слой утеплителя, и сверху армируется сетка, которая предотвращает трещины в бетоне. Финальный этап — заливка бетонной смеси. Для этого используется бетон с хорошими эксплуатационными характеристиками (обычно марки М300 и выше). После заливки бетона плита должна отвердеть в течение нескольких недель, прежде чем можно будет начать строительство стен и других конструкций.

Какие ошибки чаще всего совершают при укладке утепленной шведской плиты?

Одной из распространенных ошибок является неправильное утепление или использование материалов с низкими теплоизоляционными характеристиками. Это может привести к плохому утеплению и увеличению теплопотерь. Также важно правильно уложить трубы теплого пола, иначе могут возникнуть проблемы с отоплением. Еще одна частая ошибка — это недостаточная армировка плиты, что может привести к ее трещинам и разрушению. Не стоит забывать и о дренажных системах: неправильная установка или отсутствие дренажа может привести к накоплению влаги под плитой, что также влияет на долговечность фундамента.
