Как утеплить водопроводную трубу в земле на небольшой глубине

Прокладка водопровода ниже уровня промерзания грунта – не всегда возможное или целесообразное решение. В регионах с глубокой сезонной мерзлотой, скалистыми породами или высоким уровнем грунтовых вод нередко приходится монтировать трубы на глубине менее 1 метра. В таких условиях без надежного утепления система подвержена обмерзанию и разгерметизации.

Температура промерзания почвы в разных регионах варьируется: в средней полосе России она может достигать 1,2–1,5 м, в северных районах – более 2 м. При укладке труб выше этих значений необходимо компенсировать недостаточную глубину утеплением, снижая теплопотери до безопасного уровня. Это достигается применением теплоизоляционных материалов с низкой теплопроводностью: пенополиуретан, вспененный полиэтилен, базальтовая вата в гидроизоляционной оболочке.

Особое внимание стоит уделить стыковым соединениям, поворотам и выходам труб на поверхность – именно эти зоны наиболее уязвимы к замерзанию. Утепление должно быть выполнено без зазоров, с защитой от влаги и механических повреждений. Поверх теплоизоляции рекомендуется укладывать защитную трубу или короб из ПНД либо оцинкованного металла.

В районах с особо суровым климатом практикуется использование греющего кабеля внутри или снаружи трубы. Он обеспечивает поддержание температуры воды выше нуля даже при отрицательных температурах. Монтаж такой системы требует обязательного терморегулятора и защиты от перегрева.

Выбор типа теплоизоляции для неглубокой прокладки труб

При укладке водопровода на глубине менее уровня промерзания почвы ключевым фактором становится эффективность выбранного теплоизоляционного материала. Необходимо учитывать теплопроводность, устойчивость к влаге и механическим нагрузкам, а также срок службы в условиях контакта с грунтом.

Для защиты труб, проложенных на глубине до 0,5 м, чаще всего применяются следующие типы утеплителей:

Для участков с пучинистыми или сырыми почвами следует исключать гигроскопичные материалы без дополнительной защиты. На практике эффективна комбинация кожуха из пенополиэтилена с внешним коробом из ЭППС и защитной ПНД-трубой. Это решение сохраняет тепло, защищает изоляцию от разрушения и упрощает обслуживание.

В районах с температурой ниже –25 °C рекомендуется использовать ППУ-скорлупу толщиной от 50 мм и предусмотреть греющий кабель, особенно если водопровод сезонно используется или подвергается риску замерзания при кратковременных отключениях подачи воды.

Особенности утепления труб ПНД и металлопластиковых систем

Трубы из ПНД сохраняют гибкость при низких температурах, но не защищены от замерзания воды внутри. Для них предпочтительно использовать утеплители с низкой теплопроводностью – вспененный полиэтилен, каучук, скорлупы из пенополиуретана. Важно избегать плотного прилегания утеплителя к трубопроводу: необходимо оставить небольшой зазор для компенсации теплового расширения.

Металлопластиковые трубы чувствительны к деформации при замерзании воды, несмотря на армирование. Утеплитель должен не только сохранять тепло, но и предотвращать проникновение влаги – рекомендуется использовать закрытую оболочку с внешним гидробарьером. На поворотах и стыках обязательно наносить герметик, чтобы исключить образование мостиков холода.

При укладке на глубине менее 1 метра утепление должно быть комплексным: труба, изоляция, дополнительно – гофрированная оболочка и слой экструдированного пенополистирола над всей трассой. В зонах риска (вход в здание, участки с подвижным грунтом) следует применять нагревательные кабели с терморегуляцией. Монтаж вести с уклоном в сторону слива, исключая застой воды.

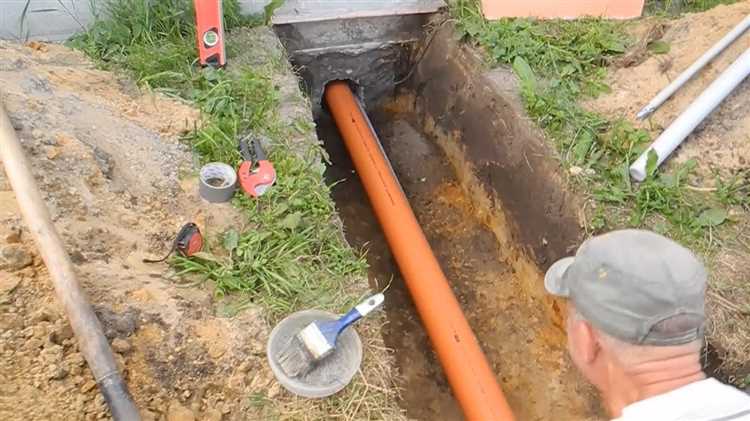

Применение греющего кабеля внутри и снаружи трубы

Для прокладки водопровода на глубине менее 1 метра без риска замерзания используется греющий кабель двух типов: внутренний и наружный. Выбор зависит от материала трубы, условий эксплуатации и возможности доступа.

Внутренний греющий кабель монтируется непосредственно в водопровод. Для этого выбирают саморегулирующийся кабель с пищевым допуском, например, с внешней оболочкой из фторополимера. Диаметр трубы должен быть не менее 25 мм, иначе повышается риск затруднения прохода воды. Кабель заводится через герметичный ввод и укладывается по длине трубопровода до зоны, не подверженной промерзанию. Обязательно использовать термостат с выносным датчиком, установленным в самой холодной точке.

Наружный монтаж требует точной укладки кабеля вдоль трубы с фиксацией алюминиевым скотчем. Это увеличивает теплопередачу и предотвращает локальный перегрев. При использовании пластиковых труб обязательна подложка из фольгированного стеклохолста. Кабель укладывается змейкой или в одну линию в зависимости от мощности и диаметра трубы. Затем конструкция утепляется вспененным полиэтиленом не менее 20 мм толщиной с дополнительной гидроизоляцией.

Оптимальная мощность – от 10 до 17 Вт/м для наружного применения, от 9 до 15 Вт/м для внутреннего. Включение должно осуществляться через УЗО. Для участков длиной более 30 метров рекомендуется делить линию на отдельные сегменты с индивидуальными термостатами.

При прокладке кабеля в земле важно исключить перегибы, натяжение и пересечение греющих линий. Уклон трубопровода сохраняется, чтобы не допустить застой воды. Все соединения герметизируются, доступ к контролю оставляется через смотровые колодцы.

Способы укладки утеплённого водопровода ниже уровня промерзания

Глубина промерзания грунта зависит от региона, типа почвы и наличия снежного покрова. Например, в средней полосе России она может достигать 1,4–1,8 м. Чтобы избежать промерзания, утеплённый трубопровод укладывают на 20–30 см ниже этой отметки. Рассмотрим проверенные методы.

• Траншея с песчаной подушкой. Дно очищают от острых камней, засыпают слоем песка толщиной 10–15 см. Песок уплотняют. Сверху размещают трубу с утеплителем (например, ППУ-оболочка или вспененный полиэтилен толщиной не менее 20 мм).
• Применение защитной гофры. Для повышения механической прочности трубу помещают в ПНД-оболочку. Это снижает риск деформации при подвижках грунта. Оболочку тоже утепляют, если труба проложена на границе глубины промерзания.
• Использование греющего кабеля. При укладке на глубину от 1,2 до 1,6 м применяют саморегулирующийся кабель, укладываемый вдоль трубы либо внутрь (если диаметр позволяет). Мощность выбирают из расчёта 15–30 Вт/м. Обязательно ставят терморегулятор.
• Монтаж в утеплённый короб. Если почва скальная или копка глубоких траншей невозможна, трубу укладывают в жёсткий ППУ-короб с дополнительной гидроизоляцией. Такой короб защищает не только от холода, но и от влаги и грызунов.
• Устройство водоотводной системы. Чтобы исключить скопление талой воды, на дно траншеи укладывают дренажную трубу или слой щебня с уклоном. Это продлевает срок службы утеплителя и исключает образование наледи.

После укладки траншею засыпают сначала песком (15–20 см), затем родным грунтом без камней и строительного мусора. Уплотнение проводят послойно, чтобы не нарушить целостность утеплителя. При необходимости, в верхней части обустраивают сигнальную ленту или защитный щит.

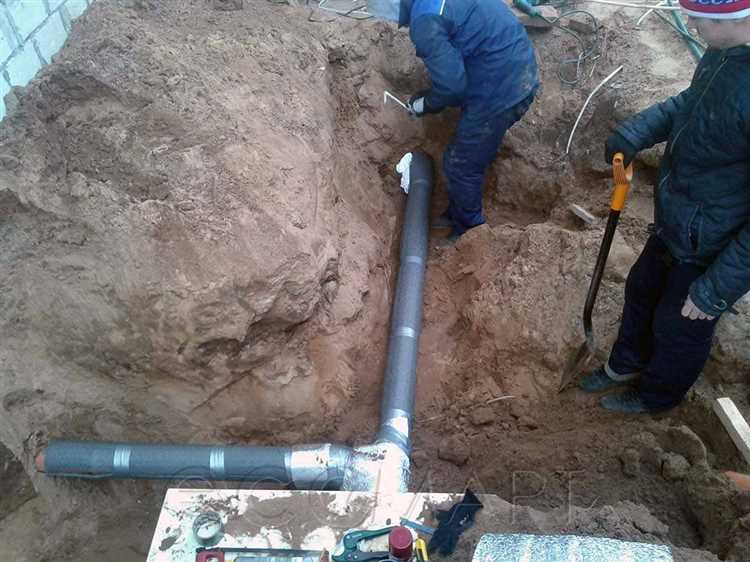

Как защитить утеплённую трубу на участках с высоким уровнем грунтовых вод

При высоком уровне грунтовых вод основная угроза для утеплённого водопровода – промокание теплоизоляции и промерзание трубы. Эффективная защита возможна только при комплексном подходе к устройству траншеи, выбору материалов и отводу воды.

Первым шагом является устройство дренажа вдоль всей трассы водопровода. Применяется перфорированная труба диаметром не менее 110 мм, уложенная на слой щебня (фракция 20–40 мм) толщиной от 150 мм. Над трубой насыпается ещё не менее 100 мм щебня, затем укладывается геотекстиль с плотностью от 200 г/м² для предотвращения заиливания.

Утепление должно быть влагостойким. Оптимальный вариант – жёсткий экструдированный пенополистирол (XPS) с минимальной водопоглощаемостью (менее 0,4%). Толщина – не менее 50 мм. Обязательно использование гидроизоляционной плёнки или оболочки ПНД, полностью закрывающей утеплитель, с герметизацией швов бутил-каучуковой лентой.

Для труб, проложенных на глубине менее 1 метра, рекомендуется использовать кабельный обогрев. Греющий кабель прокладывается вдоль трубы и помещается под теплоизоляцию. Необходима установка термореле с настройкой включения при +3 °C и отключения при +10 °C.

Под водопроводной трубой устраивается песчаная подушка толщиной не менее 150 мм с обязательной трамбовкой. Над трубой – песчаная засыпка 200–300 мм, затем глинистый замок толщиной от 200 мм для ограничения капиллярного подъёма влаги.

На участках с максимальной водонасыщенностью используется герметичный пластиковый футляр (ПНД или ПВХ), внутренний диаметр которого превышает диаметр трубы минимум на 20 мм. Пространство между стенками заполняется пенополиуретаном или задувается монтажной пеной с низким расширением.

Контрольный колодец с ревизионным люком устанавливается в нижней точке трассы для проверки состояния системы и откачки воды при необходимости. При уклоне трассы более 0,5% допускается естественный отток воды через дренаж без установки насосов.

Чем обернуть утеплённую трубу при засыпке грунтом

Для защиты утеплённой трубы от механических повреждений и воздействия грунта используют специальные материалы, которые сохраняют теплоизоляцию и продлевают срок службы системы. Выбор обертки зависит от типа утеплителя, глубины заложения и характеристик грунта.

• Геотекстиль – пропускает влагу, не даёт частицам грунта проникать внутрь утеплителя. Обертывание геотекстилем предотвращает загрязнение и уплотнение теплоизоляционного слоя.
• Полиэтиленовая плёнка – влагонепроницаемый слой, защищает утеплитель от влаги, особенно при высоком уровне грунтовых вод. Используется совместно с геотекстилем для комплексной защиты.
• Пенополиэтиленовые маты или ленты с защитным покрытием – обладают ударопрочностью, предотвращают повреждения при засыпке и эксплуатации.
• Резиновая или ПВХ мембрана – применяется на участках с агрессивным грунтом или повышенной механической нагрузкой, служит барьером против химических воздействий.

Последовательность обертки:

1. Утеплённую трубу полностью оборачивают геотекстилем, фиксируя края без натяжения.
2. Накладывают влагонепроницаемую плёнку или мембрану, если грунт влажный или агрессивный.
3. При необходимости добавляют ударопрочный защитный слой из полиэтиленовых матов.
4. После полной защиты трубу аккуратно засыпают грунтом без камней и крупных фракций.

Использование этих материалов обеспечивает сохранность теплоизоляции, предотвращает повреждения и исключает контакт утеплителя с влажным или абразивным грунтом.

Прокладка водопровода через песчаные и глинистые почвы: нюансы утепления

При прокладке водопровода в песчаных грунтах важно учитывать высокую теплопроводность и низкую влагоемкость. Утеплитель должен обладать стойкостью к вымыванию и механическим нагрузкам. Оптимальный выбор – пенополиэтилен с закрытыми порами или экструдированный пенополистирол толщиной не менее 30 мм. Дополнительно вокруг труб укладывают геотекстиль для защиты от попадания частиц песка и сохранения целостности утеплителя.

В глинистых почвах сохраняется высокая влажность и риск набухания грунта. Для предотвращения сдавливания труб и утеплителя требуется использование жестких оболочек из ПВХ или полиэтилена высокой плотности. Утеплитель рекомендуется выбирать с хорошей влагостойкостью – например, пенополиуретан с наружным защитным покрытием. Глина склонна к застою воды, поэтому прокладку лучше выполнять с небольшим уклоном для дренажа и избегать попадания воды в прослойки утеплителя.

Глубина заложения в обоих типах грунтов должна быть не менее 0,7 метра, чтобы исключить промерзание. Для песчаных почв допустима минимальная толщина теплоизоляции, но с обязательной защитой от вымывания. В глинистых – предпочтительно увеличение слоя утеплителя до 40 мм и применение влагонепроницаемой мембраны сверху.

Монтаж утеплителя следует выполнять без разрывов и с плотным прилеганием к трубам, чтобы избежать образования воздушных прослоек, снижающих теплоизоляцию. Все стыки обрабатываются герметиками или лентами, устойчивыми к влаге и механическим воздействиям.

Контроль состояния утеплителя и обслуживание водопровода зимой

Регулярно проверяйте целостность и плотность утеплительного слоя. При толщине изоляции менее 50 мм вероятность промерзания увеличивается на 30%. Обращайте внимание на появление трещин, сжатие или смещение материала. При обнаружении повреждений немедленно заменяйте или восстанавливайте утеплитель.

Проводите осмотр водопровода минимум раз в месяц при температурах ниже -10 °C. Используйте инфракрасный термометр для выявления холодных участков и мест потери тепла. Если разница температуры на поверхности трубы и утеплителя превышает 15 °C, утепление требует доработки.

Для профилактики замерзания поддерживайте небольшой постоянный поток воды – скорость 0,1 л/мин предотвращает образование льда в трубе диаметром до 32 мм. При длительных оттепелях и резких похолоданиях сбрасывайте воду минимум раз в неделю.

Проверьте герметичность соединений и запорной арматуры. Небольшие протечки снижают эффективность утепления и увеличивают риск промерзания. При необходимости подтяните крепеж или замените уплотнители.

При использовании вспененного полиэтилена или минераловатных матов не допускайте попадания влаги внутрь изоляционного слоя. Влажный утеплитель теряет теплоизоляционные свойства более чем на 40%, увеличивая риск образования наледи и повреждений трубы.

Для защиты утеплителя от механических повреждений и ультрафиолетового излучения используйте защитные оболочки или пластиковые короба. Повреждения наружного слоя ускоряют деградацию материала и снижают срок службы системы.

Вопрос-ответ:

Как правильно выбрать материал для утепления водопровода, проложенного на малой глубине?

Для утепления труб, находящихся близко к поверхности, подходят материалы с хорошими теплоизоляционными свойствами и устойчивостью к влаге. Чаще всего используют пенополиэтилен, минеральную вату в специальных оболочках или вспененный полиэтилен. Важно, чтобы материал был плотным и не пропускал воду, а также выдерживал механические нагрузки при засыпке грунтом.

Какая минимальная глубина прокладки водопровода, чтобы избежать промерзания зимой?

Минимальная глубина зависит от региона и климата, но обычно трубы прокладывают ниже уровня промерзания грунта, который варьируется от 0,8 до 1,5 метра. Если прокладывать глубже нельзя, то утепление должно быть более качественным, возможно с дополнительным применением теплоизоляционных материалов и защитных оболочек.

Как правильно подготовить трубу к утеплению на поверхности земли?

Перед утеплением трубу нужно тщательно очистить от грязи и ржавчины, чтобы обеспечить хорошее сцепление с теплоизоляционным материалом. Если труба металлическая, стоит обработать её антикоррозийным составом. После этого утеплитель плотно надевают или фиксируют, а затем защищают от влаги и механических повреждений с помощью пленки или специальной оболочки.

Можно ли использовать обычный утеплитель для труб отопления при утеплении водопровода в земле?

Обычный утеплитель для отопления не всегда подходит, так как он может не выдержать повышенной влажности и давления грунта. Для водопровода, особенно проложенного в земле, лучше использовать материалы, специально предназначенные для внешнего утепления труб, которые имеют защиту от влаги и высокой прочности. Это поможет избежать повреждений и сохранить целостность утеплительного слоя на длительный срок.

Какие ошибки чаще всего допускают при утеплении водопровода на небольшой глубине?

Распространенные ошибки — это недостаточное утепление, применение неподходящих материалов, отсутствие защиты от влаги и неправильная засыпка грунтом, что приводит к повреждениям утеплителя. Иногда трубу укладывают слишком близко к поверхности без должной теплоизоляции, из-за чего она промерзает. Также встречается плохая фиксация утеплителя, из-за чего он смещается и перестает выполнять свои функции.

Как правильно утеплить водопровод, проложенный на небольшой глубине в земле, чтобы предотвратить его промерзание зимой?

Утепление водопровода, который находится близко к поверхности, требует использования материалов с хорошими теплоизоляционными свойствами. Часто применяют пенопласт, минеральную вату или специальные греющие кабели. Важно уложить утеплитель вокруг трубы равномерно, без зазоров, чтобы холод не проникал к металлу. Кроме того, сверху утеплительного слоя обычно насыпают грунт для защиты от механических повреждений и дополнительного сохранения тепла. Если климат очень холодный, можно дополнительно обернуть трубу влагостойкой пленкой, чтобы исключить попадание влаги в утеплитель, что снижает его качество. Также стоит учитывать глубину промерзания почвы в вашем регионе и обеспечить, чтобы утепление соответствовало этим условиям.
