Полиэтилен – термопласт с низкой поверхностной энергией, из-за чего традиционные клеевые составы не обеспечивают прочного соединения. Для достижения надежной адгезии требуется специальная подготовка поверхности и использование высокоэффективных клеевых систем, адаптированных под химическую инертность материала.
Перед склеиванием поверхность полиэтилена необходимо обработать. Оптимальные методы: коронная обработка, газопламенная обработка или плазменная активация. Эти технологии изменяют структуру верхнего слоя, повышая его полярность и, как следствие, способность к связыванию с клеем. Использование абразивной шлифовки недостаточно – механическое воздействие без химической модификации не дает долговременного эффекта.
Из клеевых материалов лучшую фиксацию обеспечивают составы на основе полиуретанов и эпоксидных смол, при условии активированной поверхности. Также эффективны специальные клеи на базе силан-модифицированных полимеров (MS-полимеров). Их преимущество – устойчивость к влаге, вибрациям и перепадам температур.
Для создания долговечного соединения необходимо выдерживать заданные параметры температуры и давления при склеивании. Рекомендуется использовать струбцины или вакуумное прессование. Температурный диапазон от +20 до +60 °C и выдержка 24 часа обеспечивают оптимальную полимеризацию большинства клеевых составов.
Итоговая прочность соединения во многом зависит от точности соблюдения технологии. Невозможно достичь надежного результата без предварительной активации поверхности, правильно подобранного клея и строгого контроля условий отверждения.
Выбор типа полиэтилена для последующего склеивания
Прочность и долговечность клеевого соединения напрямую зависят от типа используемого полиэтилена. Существует несколько разновидностей, различающихся по плотности, химическому составу и степени модификации поверхности.
- ПЭНП (полиэтилен низкого давления, HDPE) – наиболее устойчив к механическим нагрузкам и химическим веществам. Однако поверхность инертна, что затрудняет склеивание. Перед нанесением клея требуется тщательная активация пламенем, коронным разрядом или химическим праймером.
- ПЭВП (полиэтилен высокого давления, LDPE) – мягче и более гибкий, имеет гладкую поверхность с меньшей степенью кристалличности. Склеивается чуть проще, но также требует предварительной активации. Подходит для деталей, подверженных изгибу.
- ПЭСП (сшитый полиэтилен, PEX) – термостойкий и прочный, но не поддается традиционной склейке. Соединение возможно только с применением специальных составов на основе полиуретана или с предварительным шлифованием и термообработкой.
- Модифицированный полиэтилен (с активной поверхностью) – выпускается с заводской обработкой (например, плазмой или фторированием). Это единственный вид, обеспечивающий стабильное клеевое соединение без дополнительных этапов подготовки.
Нельзя склеивать разные типы полиэтилена между собой – адгезия будет нарушена из-за различий в молекулярной структуре. Рекомендуется использовать идентичные материалы с одинаковыми индексами плавления и плотностью.
Подготовка поверхности: как очистить и обезжирить полиэтилен
Полиэтилен обладает низкой поверхностной энергией, из-за чего клеевые составы плохо с ним сцепляются. Надёжная склейка невозможна без предварительной подготовки поверхности. Первым этапом служит удаление механических загрязнений. Используйте мягкую щётку или безворсовую ткань, чтобы снять пыль, грязь и возможные остатки упаковки. Не применяйте абразивы – они не повышают адгезию, а лишь повреждают структуру материала.
Следующий шаг – химическая очистка. Поверхность протирается изопропиловым спиртом или смесью спирта с ацетоном (в пропорции 1:1). Эти растворители эффективно удаляют жировые отложения и остатки производственной смазки. Наносите средство на салфетку, а не прямо на пластик. Работайте в проветриваемом помещении и избегайте чрезмерного увлажнения – излишки растворителя могут повредить структуру полиэтилена при длительном воздействии.
После обезжиривания поверхность необходимо тщательно высушить. Не используйте фен или другие источники тепла – предпочтительна естественная сушка при комнатной температуре. Даже незначительные остатки влаги или растворителя резко снижают прочность соединения.
Чтобы усилить сцепление, перед нанесением клея можно провести активацию поверхности. Наиболее эффективен метод коронного разряда или пламенной обработки – они увеличивают полярность поверхности, делая её более восприимчивой к клеевым составам. Эта процедура требует соблюдения техники безопасности и точного контроля времени воздействия, особенно при использовании открытого пламени.
Выбор клея, совместимого с низкой поверхностной энергией
Полиэтилен относится к материалам с низкой поверхностной энергией – менее 31 мН/м, что препятствует надёжному сцеплению большинства клеевых составов. Для эффективной адгезии необходимы специализированные клеи, разработанные с учётом этой характеристики.
- Полиуретановые клеи на основе растворителей – подходят для модифицированного полиэтилена (с предварительной плазменной или коронной обработкой). Обеспечивают прочное соединение при температуре выше +20 °C. Рекомендуется использовать с грунтовкой для повышения смачиваемости поверхности.
- Эпоксидные клеи с модифицированной смолой – применимы только при подготовке поверхности с травлением хромсодержащими растворами или при предварительном нанесении активаторов. Без обработки адгезия минимальна.
- Горячие клеи на основе этиленвинилацетата (EVA) – эффективны для временного склеивания и упаковки. Прочные соединения достигаются только при высоком давлении и температуре нанесения свыше 160 °C.
- Цианакрилатные клеи с праймерами – требуют использования специализированных активаторов (например, Loctite 770 или Permabond POP). Без праймера не сцепляются с полиэтиленом вообще.
- Полиолефиновые клеи – химически совместимы с полиэтиленом. Их адгезия достигается за счёт сродства полимерных цепей. Не требуют предварительной обработки, но обеспечивают прочное соединение только при использовании термоактиваторов.
При выборе клея необходимо учитывать тип полиэтилена (HDPE, LDPE), наличие или отсутствие предварительной обработки поверхности и условия эксплуатации склеенного изделия (температура, влага, нагрузка). Универсальных решений не существует – каждый случай требует подбора состава с учётом химической и физической совместимости.
Использование праймера для повышения адгезии
Полиэтилен относится к трудносклеиваемым материалам из-за низкой поверхностной энергии (менее 34 мН/м). Для обеспечения прочного соединения требуется предварительная подготовка поверхности, в частности, использование праймера – химического состава, способного изменить структуру верхнего слоя и повысить адгезию клеевых систем.
Наиболее эффективны праймеры на основе хромсодержащих соединений, полярных растворителей и изоцианатов. Их задача – создать активный слой, способствующий проникновению клея в микропоры и образованию химических связей.
Рекомендуемая последовательность применения:
- Обезжиривание поверхности изопропиловым спиртом или ацетоном. Остатки жиров и пыли снижают эффективность праймера.
- Нанесение праймера тонким слоем при помощи безворсовой салфетки или кисти. Важно обеспечить равномерное распределение по всей склеиваемой площади.
- Выдержка 5–15 минут до испарения растворителей. Не допускать образования сухой корки – это снижает активность слоя.
- Нанесение клея непосредственно после активации поверхности. Задержка более 30 минут снижает эффект от праймирования.
Примеры эффективных праймеров:
- 3M Scotch-Weld EC-3901 – активатор для полиолефинов с высокой термостойкостью.
- Loctite 770 – праймер для сложных пластиков, включая ПЭ низкой плотности.
- Permabond POP – праймер на основе органических растворителей, совместим с цианоакрилатами.
Температурный режим нанесения должен быть в диапазоне от +15°C до +30°C. При более низких температурах активность праймера резко снижается. Перед началом работы необходимо провести тест на совместимость праймера с клеевым составом и самим полиэтиленом – возможна деформация или обесцвечивание материала.
Методы термического активирования поверхности перед склейкой
Полиэтилен обладает низкой поверхностной энергией (менее 34 мН/м), что делает его плохо смачиваемым клеевыми составами. Термическое активирование позволяет изменить структуру верхнего слоя и повысить адгезию.

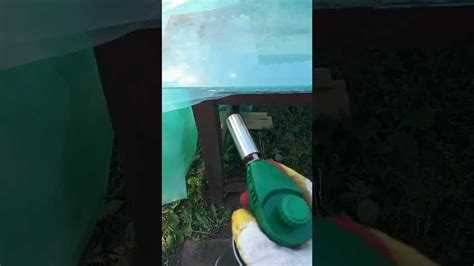

Один из наиболее эффективных методов – обработка горячим воздухом с температурой 300–600 °C. Важно поддерживать сопло термопистолета на расстоянии 5–10 мм от поверхности и перемещать его со скоростью 1–2 см/с. Перегрев приводит к карбонизации, что снижает адгезионные свойства.
Плазменная обработка (атмосферная или коронная) нагревает материал локально до 200–300 °C и разрушает поверхностные молекулярные связи. Это создает активные центры, способные вступать в химическую связь с клеем. Эффект сохраняется в течение 30–60 минут, поэтому склейку необходимо выполнять сразу после обработки.
Использование инфракрасного излучения (длина волны 2–10 мкм) позволяет равномерно прогреть полиэтиленовую поверхность без контакта. Мощность источника – 1–2 кВт на 100 см². Продолжительность экспозиции – 10–30 секунд. Для контроля температуры применяется пирометр: оптимальная температура поверхности – около 110–130 °C.
После термической обработки поверхность нельзя трогать руками или загрязнять – даже следы жира или пыли нейтрализуют эффект активации.
Правильное давление и выдержка времени при соединении деталей
Давление при склеивании полиэтилена должно быть строго дозированным. Для плоских стыков оптимально применять давление от 0,3 до 0,5 МПа. При слишком низком давлении клей не заполнит микронеровности поверхности, а при избыточном – возможна деформация деталей и нарушение структуры клеевого слоя.
Время выдержки зависит от типа клея и температуры окружающей среды. Для холодных условий (ниже 20 °C) рекомендуется выдержка под давлением не менее 8 часов. При температуре 20-25 °C достаточно 4-6 часов. При повышенной температуре до 40 °C выдержка может сократиться до 2-3 часов.
Для достижения максимальной прочности важно сохранять постоянное давление без ослабления в течение всего времени выдержки. Резкие колебания давления приводят к образованию пустот и снижению адгезии.
Если используется метод термосварки с клеевым слоем, давление увеличивают до 0,6-0,8 МПа с выдержкой под нагрузкой не менее 15 минут при температуре нагрева 120-130 °C.
Проверка прочности шва и условия хранения склеенного изделия
Для оценки прочности шва применяют механические испытания: статическое растяжение и сдвиг под нагрузкой 5–10 кг в течение 10 минут. Шов считается надежным, если не наблюдается расслоения и деформации полиэтилена. Допустимый предел остаточной деформации – не более 3% от исходной длины шва.
Для визуального контроля проверяют отсутствие пузырей, трещин и непроклеенных участков вдоль линии соединения. Ультрафиолетовое освещение помогает выявить микротрещины, незаметные при обычном освещении.
Оптимальные условия хранения склеенного изделия – температура 5–25 °C при относительной влажности не выше 60%. При температуре ниже 0 °C материал становится хрупким, что снижает долговечность шва. Высокая влажность ускоряет гидролиз и ухудшает адгезию в местах соединения.
Изделия следует хранить вдали от прямого солнечного света и источников озона, так как ультрафиолет и озон вызывают окисление поверхности полиэтилена, приводя к растрескиванию и ослаблению шва. При транспортировке избегайте чрезмерных механических воздействий и складирования тяжелых предметов на склеенных местах.
Рекомендации: после склеивания выдержать изделие не менее 24 часов при комнатной температуре для полного отверждения клея. Проверку прочности проводить через сутки и повторять через 7 дней при критических нагрузках. Хранение в указанных условиях обеспечит стабильность шва и продлит срок эксплуатации полиэтиленовых конструкций.
Вопрос-ответ:
Какие клеи подходят для надежного соединения полиэтилена?
Полиэтилен отличается низкой адгезией, поэтому обычные клеи часто не справляются. Для надежного склеивания используют специальные клеи на основе полиуретана или контактные клеи, содержащие растворители, способные слегка растворять поверхность материала. Иногда применяют двухкомпонентные эпоксидные составы, но предварительная подготовка поверхности обязательна.
Как правильно подготовить поверхность полиэтилена перед склеиванием?
Перед нанесением клея поверхность необходимо тщательно очистить от грязи, жира и пыли. Это делают с помощью спирта или ацетона. После очистки поверхность слегка шлифуют мелкой наждачной бумагой, чтобы увеличить площадь соприкосновения и улучшить сцепление. После обработки важно сразу наносить клей, чтобы поверхность не загрязнилась повторно.
Можно ли склеить полиэтилен с помощью обычного бытового клея?
Обычные клеи, например ПВА или суперклей, обычно не обеспечивают прочное соединение с полиэтиленом из-за его химической инертности и гладкой поверхности. Для бытовых целей возможно использование специальных клеев, предназначенных для пластика, или предварительная обработка поверхности активаторами, которые повышают адгезию. Однако такой способ подходит лишь для небольших и не нагруженных соединений.
Какая технология обеспечивает наиболее долговечное склеивание полиэтилена?
Оптимальный метод — это применение клеев с предварительным активатором, который изменяет структуру поверхности, делая её более восприимчивой к сцеплению. После обработки активатором наносят контактный клей, затем плотно прижимают склеиваемые части на определённое время. Этот метод обеспечивает прочное соединение, которое не теряет качества под воздействием влаги и температуры.
Что делать, если склеенное полиэтиленовое изделие подвергается постоянному механическому воздействию?
В местах, испытывающих нагрузки и трение, клеевое соединение должно дополняться механическим креплением — например, стяжками, швами или зажимами. Кроме того, стоит использовать клеи с высокой эластичностью, которые способны компенсировать небольшие деформации без разрушения шва. Важно также избегать чрезмерного натяжения склеиваемых деталей.
Загрузка...
