Чем соединить две трубы между собой металлические

Выбор метода соединения металлических труб напрямую влияет на герметичность, прочность и срок службы трубопровода. При монтаже систем из стали, меди или оцинкованной стали используются разные технологии: сварка, резьбовые и фланцевые соединения, обжимные фитинги, пресс-системы. Каждый из вариантов требует учета типа среды, давления, температуры и условий эксплуатации.

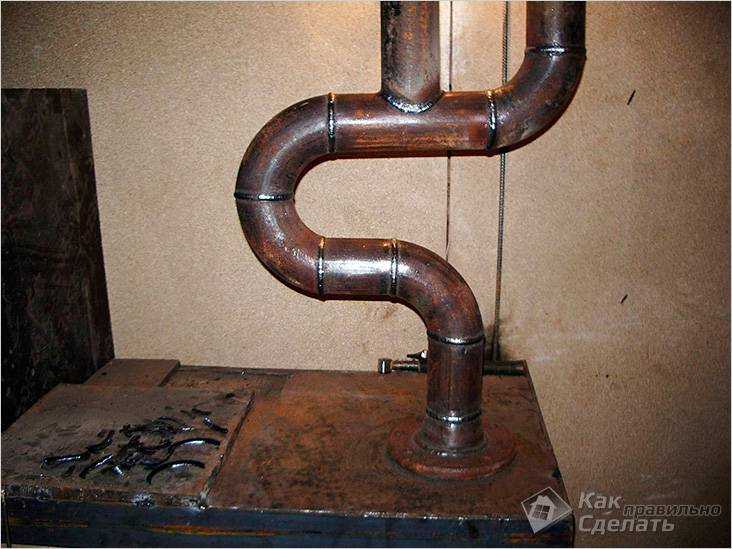

Сварка обеспечивает неразъёмное, герметичное соединение и применяется в системах с высоким давлением или при прокладке магистралей. Для стали используются методы дуговой сварки (MMA, MIG/MAG), а для меди – газовая сварка с применением флюсов. Требуется профессиональное оборудование и квалификация, а также контроль качества швов – ультразвуковая или рентгеноскопическая диагностика.

Резьбовое соединение используется в системах водоснабжения и отопления с давлением до 10 бар. Подходит для труб диаметром до 100 мм. Необходимы муфты, контргайки, уплотнители (лен, паста, ФУМ-лента). Резьба нарезается вручную или машинным способом, требует защиты от коррозии, особенно на наружных участках.

Фланцевое соединение применяется в промышленных трубопроводах с диаметром от 50 мм. Позволяет быстро разбирать и обслуживать систему. Используются уплотнительные прокладки (паронит, графит), болтовые соединения, контроль затяжки. Минус – увеличение массы и габаритов узла.

Обжимные фитинги актуальны для временных и мобильных конструкций. Монтаж осуществляется гаечным ключом, без сварки. Подходят для труб малого диаметра (до 50 мм). Герметичность обеспечивается металлическим кольцом, которое деформируется при затяжке. Требуют регулярной проверки, особенно в вибронагруженных зонах.

Пресс-соединения (пресс-фитинги) используются в современных системах отопления и водоснабжения. Монтаж производится с помощью пресс-инструмента, без резьбы и сварки. Гарантированная герметичность достигается за счёт специальных уплотнительных колец и металлической гильзы. Подходят для нержавеющих, медных и оцинкованных труб.

Как выбрать резьбовое соединение для водопровода

Для систем водоснабжения применяются соединения с цилиндрической (G) и конической (R) резьбой. Цилиндрическая резьба обеспечивает плотность за счёт уплотнителя, коническая – за счёт формы самой резьбы. Для бытовых сетей чаще используют G-резьбу с леном или ФУМ-лентой.

Размер резьбы подбирается по внешнему диаметру трубы. Например, для трубы Ø20 мм подходит резьба 1/2 дюйма. При переходе на другой диаметр необходим переходник с соответствующей внутренней и наружной резьбой.

Материал фитингов должен быть совместим с трубой. Стальные трубы соединяют с оцинкованными или латунными муфтами. Использование алюминиевых или незащищённых медных фитингов недопустимо из-за риска электрохимической коррозии.

Для холодной воды подходят оцинкованные стальные и латунные соединения. В горячем водоснабжении предпочтительнее латунные детали – они выдерживают температуру до 110 °C и не теряют герметичности.

Обратите внимание на класс давления фитинга. Для частных домов и квартир достаточно элементов, рассчитанных на 10–16 бар. При выборе изделий без маркировки существует риск утечки при скачках давления.

Для временных соединений допускается использование разъёмных муфт (американок), но при монтаже стояков и магистралей предпочтительнее стационарные резьбовые муфты с герметичным уплотнением.

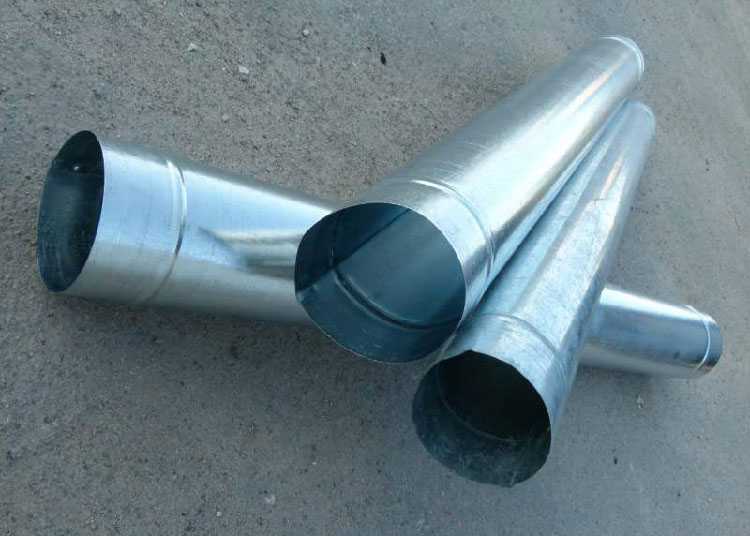

Применение сварки при соединении труб под давлением

Сварка используется для герметичного и прочного соединения трубопроводов, работающих под избыточным давлением. Качество сварного шва напрямую влияет на безопасность и срок службы системы.

• Дуговая сварка ручная (РД): применяется при монтаже стальных труб диаметром до 530 мм. Используются электроды с фтористо-кальциевым покрытием (например, УОНИ-13/55) для получения плотного металла шва с минимальной пористостью.
• Аргонодуговая сварка (TIG): рекомендована для труб из нержавеющей стали и цветных металлов. Обеспечивает высокое качество шва без шлака и окалины. Используется неплавящийся вольфрамовый электрод и защитная среда из аргона.
• Полуавтоматическая сварка в среде защитного газа (MIG/MAG): эффективна при серийной сварке труб малого и среднего диаметра. Применяются омеднённые проволоки Св-08Г2С и углекислота или смесь Ar+CO₂.

Перед сваркой обязательна механическая и химическая очистка кромок от окалины, масла, ржавчины. Разделка кромок выполняется по типу соединения: V-образная, X-образная или стыковая без зазора – в зависимости от толщины стенки трубы.

1. Проверить совпадение осей труб и плотность прилегания кромок.
2. Выполнить прихватки по окружности через 120°–150°.
3. Сварку вести в несколько проходов: корневой, заполняющий, облицовочный.
4. Контроль проводится методом УЗК или радиографией (в зависимости от требований к классу ответственности трубопровода).

Температурный режим сварки труб под давлением должен учитывать толщину стенки: при стенках более 12 мм требуется предварительный подогрев до 150–200 °C, особенно при сварке низколегированных сталей.

После завершения – обязательный визуальный контроль, испытание давлением и термообработка шва при необходимости (в случае сварки термоупрочнённых сталей).

Когда использовать фланцевое соединение в системах отопления

Фланцевое соединение применимо при монтаже трубопроводов с диаметром от 50 мм и выше, где требуется разборное соединение с возможностью повторной герметичной сборки. Оно особенно актуально в отопительных системах промышленных объектов, котельных, тепловых пунктов и участков, подверженных вибрациям или гидроударам.

Использование фланцев оправдано в местах установки запорной арматуры, теплообменников, фильтров и насосного оборудования. При обслуживании таких узлов важна возможность быстрой разборки без повреждения труб или фитингов.

Фланцы целесообразно устанавливать на участках, где присутствует температурное расширение металла – например, в магистралях с температурой теплоносителя свыше 90 °C. Герметичность соединения обеспечивается применением прокладок из паронита, графита или фторопласта, с учетом параметров среды и давления.

Во внутридомовых системах отопления фланцы используются редко из-за громоздкости и стоимости. Однако в зданиях с высоким теплопотреблением, где прокладываются стальные трубы большого диаметра, фланцевые узлы обеспечивают необходимую прочность и надежность.

Важно: при выборе фланцевого соединения необходимо учитывать класс давления, соответствие стандартам ГОСТ (например, ГОСТ 12820–80 для плоских фланцев), а также необходимость точного совмещения осей труб для предотвращения утечек.

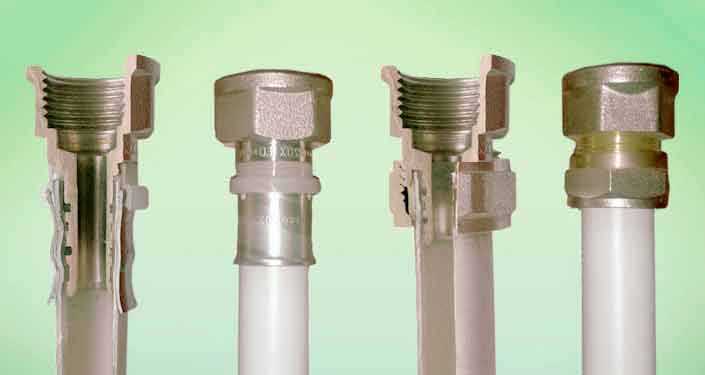

Особенности обжимных фитингов для соединения труб малого диаметра

Обжимные фитинги применяются для соединения тонкостенных металлических труб диаметром от 6 до 22 мм. Они обеспечивают герметичность без сварки и пайки, что особенно важно при монтаже в ограниченных пространствах и при работе с нежелательной термической нагрузкой.

Фитинг состоит из корпуса, накидной гайки и обжимного кольца. При затягивании гайки кольцо деформируется и плотно обхватывает наружную поверхность трубы, создавая механическое и герметичное соединение.

Ключевые требования к трубам: ровно обрезанный торец под углом 90°, отсутствие заусенцев и деформаций, а также соответствие наружного диаметра посадочному размеру фитинга. Отклонение более 0,1 мм может привести к утечке.

Допустимое рабочее давление – до 25 бар, температурный диапазон – от –20 до +120 °C, в зависимости от материала фитинга (латунь, нержавеющая сталь). Неприемлемо повторное использование обжимного кольца: при разборке соединения кольцо подлежит замене.

Рекомендованная последовательность установки:

Для нержавеющих труб предпочтительны фитинги с двухкольцевой обжимной системой, обеспечивающей равномерное распределение усилия и исключающей микротрещины. При работе с мягкими металлами, как медь, усилие затяжки следует строго дозировать, чтобы избежать срыва резьбы или деформации трубы.

Как герметизировать стыки при пайке медных труб

Перед началом пайки необходимо зачистить кромки труб и фитингов. Используется металлическая щетка или абразивная ткань зернистостью 120–150. Поверхность должна быть до блеска, без следов окислов и загрязнений.

После зачистки наносят флюс – тонким слоем, по всему внешнему диаметру трубы и внутреннему диаметру фитинга. Подходит флюс с температурой активации 150–180 °C, содержащий хлорид цинка или аммоний. Избегать избытка: излишки флюса при нагреве вызывают коррозию.

Сборку проводят сразу после нанесения флюса, пока он не окислился. Фитинг надевается на трубу до упора, соединение фиксируется в устойчивом положении.

Нагрев осуществляется горелкой с мягким пламенем. Зона нагрева – основание фитинга. Не перегревайте, чтобы не испарился флюс до расплавления припоя. Оптимальная температура пайки – 650–750 °C.

Припой подают со стороны противоположной нагреву: капля расплавленного металла должна втягиваться в зазор капиллярным способом. Применяется припо́й марки ПОС-61 (с содержанием олова не менее 60 %). Припоя достаточно столько, чтобы заполнить зазор по всей окружности.

После остывания соединение промывают горячей водой с содой или нейтрализатором кислотных остатков. Это предотвращает внутреннюю коррозию трубопровода.

Для проверки герметичности проводят опрессовку давлением, превышающим рабочее на 20–25 %. Выдержка – не менее 30 минут. Допустимая потеря давления – не более 0,1 бара.

Выбор муфтовых соединений для временных конструкций

Муфтовые соединения целесообразно применять в конструкциях с ограниченным сроком эксплуатации: временные перекрытия, строительные леса, монтажные платформы. Их основное преимущество – отсутствие необходимости в сварке или резьбовой обработке, что позволяет сократить время сборки и демонтажа.

Оптимальный выбор – разборные стальные или чугунные муфты с болтовым зажимом. Они обеспечивают прочное сцепление труб диаметром от 25 до 100 мм при рабочем давлении до 16 бар, если речь идёт о трубопроводах. Для несущих элементов конструкций важно учитывать момент затяжки болтов – минимум 40 Н·м для труб диаметром до 50 мм и от 60 Н·м для более крупных диаметров.

Муфты с внутренним фиксатором (например, с насечками или зубцами) повышают устойчивость соединения к продольным нагрузкам. Это особенно важно при горизонтальной нагрузке, характерной для временных перекрытий и подмостей. Для наружного применения необходимо выбирать соединения с оцинкованной или антикоррозийной обработкой.

Разрешённое число повторных циклов установки и снятия указано в техническом паспорте муфты. При превышении этого ресурса фиксирующие элементы теряют надёжность. Для краткосрочного применения допустимо использовать муфты с пластиковыми вставками, однако срок их службы не превышает 1–2 сезонов при интенсивной эксплуатации.

Соединения должны обеспечивать минимальный зазор между трубами. Допустимое отклонение – не более 0,3 мм при осевом сдвиге. Нарушение этого параметра приводит к неравномерной нагрузке и увеличению риска разрушения временной конструкции.

Вопрос-ответ:

Какой способ соединения металлических труб считается самым надёжным при использовании в системах отопления?

Для систем отопления чаще всего выбирают сварное соединение. Оно обеспечивает герметичность, выдерживает высокое давление и перепады температур. При правильном выполнении сварочный шов служит столько же, сколько и сама труба. Однако для его выполнения требуются квалификация сварщика и специализированное оборудование.

Можно ли соединять металлические трубы без сварки?

Да, существует несколько способов, не требующих сварки. К ним относятся резьбовые, фланцевые и компрессионные соединения. Резьбовые подходят для труб малого диаметра и часто применяются в бытовых системах водоснабжения. Фланцевые используются на промышленных объектах и позволяют быстро демонтировать участок трубы. Компрессионные соединения удобны при ремонте, но менее долговечны и не подходят для систем с высоким давлением.

Какой тип соединения подходит для разборных конструкций?

Для разборных соединений чаще всего используют фланцы или резьбу. Фланцевое соединение позволяет многократную сборку и разборку без повреждения трубы. Резьбовое соединение также можно разбирать, но с каждой новой сборкой увеличивается риск утечки, особенно если не заменить уплотнительные материалы. При правильном монтаже оба варианта вполне пригодны для временных или технически обслуживаемых систем.

Насколько надёжны обжимные фитинги при соединении металлических труб?

Обжимные фитинги можно использовать при монтаже трубопроводов в условиях, где невозможно сваривать трубы. Они обеспечивают герметичное соединение, но их долговечность уступает сварным и фланцевым соединениям. Кроме того, обжимные фитинги требуют периодической проверки, особенно в системах с колебаниями давления или температуры.

Какой метод соединения труб выбрать при монтаже водопровода в частном доме?

Для водопровода в частном доме часто используют резьбовые соединения, особенно если планируется частичная замена труб в будущем. Они просты в установке, не требуют дорогостоящего оборудования и позволяют собрать систему без привлечения сварщика. Однако в местах с высокой влажностью желательно применять антикоррозийную защиту и качественные уплотнители, чтобы избежать протечек.
