При работе с поливочными, дренажными или пневматическими системами часто возникает задача надежного и герметичного соединения двух отрезков шланга. Выбор способа зависит от диаметра шлангов, типа среды (вода, воздух, химические растворы), а также условий эксплуатации – давления, температуры, подвижности конструкции.
Муфтовое соединение – один из самых распространённых вариантов. Оно предполагает использование пластиковой или металлической муфты, внутрь которой вставляются оба шланга. Фиксация осуществляется за счет обжимных хомутов или встроенных зажимов. Такой метод подходит для систем с давлением до 6 бар и шлангов диаметром от 12 до 50 мм.
Фитинговое соединение применяется для более сложных систем. Используются быстросъемные фитинги с наружной или внутренней резьбой, обеспечивающие не только прочность, но и удобство при замене участков шланга. Это решение особенно эффективно в системах с частыми отключениями или переподключениями, например, в пневмоинструменте или капельном орошении.
Штуцерное соединение предполагает насадку шлангов на рифлёный штуцер, часто с переходником на другой диаметр. Необходимо обеспечить дополнительную фиксацию хомутами, чтобы избежать протечек при высоком давлении. Этот способ универсален и часто используется в автомойках и насосных установках.
Для временных соединений или нестандартных диаметров возможен метод сращивания термоусадочной трубкой. После насадки трубка нагревается строительным феном, обеспечивая плотную посадку и герметичность. Однако такой вариант не рекомендуется для систем с повышенной вибрацией или давлением свыше 3 бар.
Точный выбор метода зависит от комбинации факторов: давления, типа шланга, частоты демонтажа и характеристик транспортируемой среды. Ошибочный подход приводит к утечкам, поломкам и преждевременному износу соединений.
Если нужно, могу добавить подробные инструкции или визуальные схемы соединений.

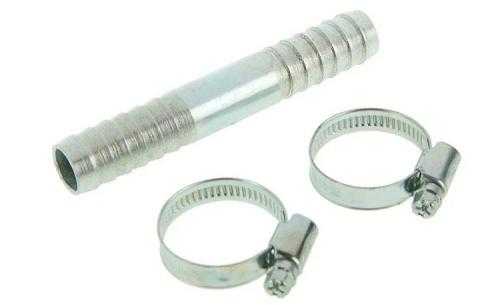

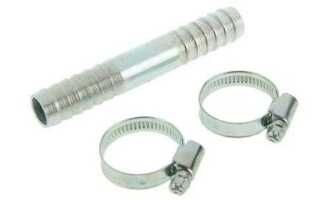

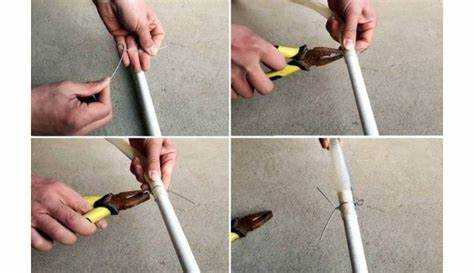

Соединение шлангов с помощью хомутов и штуцеров
Для герметичного и прочного соединения гибких шлангов применяются металлические или пластиковые штуцеры соответствующего диаметра. Концы шлангов надеваются на штуцер до упора, после чего фиксируются хомутами. Диаметр штуцера должен совпадать с внутренним диаметром шланга с допуском не более 0,5 мм, чтобы исключить протечки и деформации при затягивании.
Оптимально использовать винтовые червячные хомуты из нержавеющей стали. Они обеспечивают равномерное распределение давления по окружности и минимизируют риск разрыва при высоком давлении. Не рекомендуется применять пружинные хомуты на системах с переменной нагрузкой – возможна потеря герметичности.
При монтаже штуцер следует дополнительно обезжирить, а внутреннюю поверхность шланга – прогреть феном до 40–50 °C для облегчения посадки. Затягивать хомут необходимо с усилием, при котором отсутствует люфт, но не происходит пережатие шланга. При необходимости периодической разборки целесообразно использовать быстросъемные штуцеры с кольцевыми уплотнителями.
На многосекционных линиях важно чередовать направление хомутов, чтобы облегчить доступ к ним при обслуживании. В вибронагруженных системах обязательна установка двух хомутов с интервалом 10–15 мм от края штуцера – это снижает риск срыва при пиковых нагрузках.

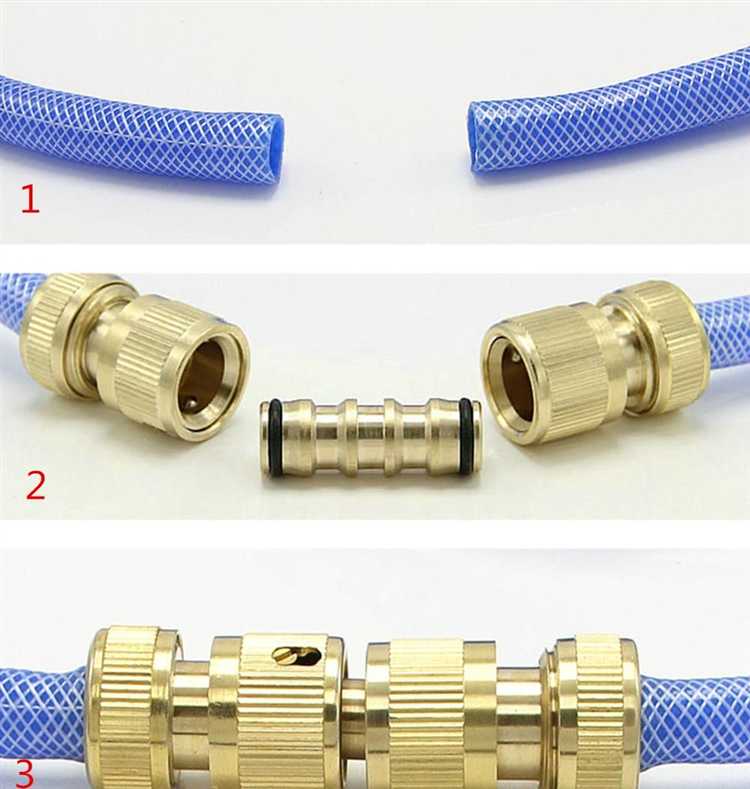

Применение быстросъёмных соединений для гибких шлангов
Быстросъёмные соединения (БС) обеспечивают герметичное и оперативное подключение гибких шлангов без применения инструментов. Они особенно актуальны в пневматических системах, в системах полива, на производстве и в автосервисах, где требуется частая смена оборудования или направлений подачи среды.
Основное преимущество БС – наличие механизма автоматической фиксации: при вставке штекера в розетку происходит мгновенная фиксация за счёт подпружиненных шариков или кулачков. Разъединение осуществляется нажатием на втулку корпуса. Это исключает утечки и сокращает время на замену шлангов до нескольких секунд.
Для шлангов малого и среднего диаметра (до 20 мм) применяются БС из латуни, нержавеющей стали и усиленного пластика. В пневмосистемах популярны стандарты Euro, Orion и ARO. Совместимость между разными стандартами отсутствует, поэтому перед покупкой важно уточнять тип соединения.
На производственных участках рекомендуется использовать соединения с блокировкой при разъединении под давлением – это предотвращает резкий выброс воздуха или жидкости. Для агрессивных сред предпочтительны БС с фторопластовым уплотнением.
При выборе необходимо учитывать параметры: давление (до 35 бар для воздуха, до 200 бар для гидравлики), диапазон рабочих температур и диаметр условного прохода. Неверно подобранное соединение приводит к снижению пропускной способности и преждевременному износу уплотнений.
Монтаж осуществляется путём установки соответствующего ниппеля на шланг с использованием хомута, обжимной втулки или клеевого состава. Герметичность соединения проверяется путём погружения участка в воду под давлением воздуха.

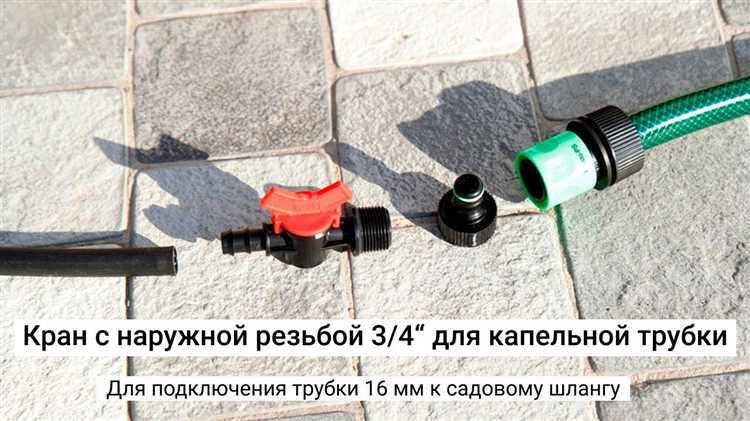

Как соединить шланги разного диаметра
Для надёжного соединения шлангов с различным внутренним диаметром необходимо использовать специальные переходники, которые обеспечивают герметичность и устойчивость к давлению.
- Переходники-редукторы. Изготавливаются из латуни, полиамида или ПВХ. Имеют ступенчатую или двустороннюю конструкцию с разными диаметрами на концах. Перед покупкой измерьте внутренние диаметры обоих шлангов и подбирайте переходник с соответствующими значениями. Например, для соединения шланга 19 мм с шлангом 13 мм используйте редуктор 19/13 мм.
- Универсальные конусные адаптеры. Подходят для временных соединений. Один конец вставляется глубже в более широкий шланг, другой – в узкий. Использование хомутов обязательно с обеих сторон для фиксации.
- Метод «вставка в расширение». При отсутствии подходящего переходника можно прогреть край более узкого шланга (например, феном до 60–70°C) и натянуть его на гладкую часть более широкого штуцера. После остывания материал зафиксируется, но для герметичности всё равно необходим хомут.
- Самодельный способ. Используйте отрезок твёрдой трубы (например, ПНД или алюминиевую трубку) нужной длины, один конец которой обмотан сантехнической лентой ФУМ для плотной посадки в шланг большего диаметра. Второй конец плотно вставляется в меньший шланг. Такой метод пригоден при давлении не выше 2 бар и только для воды.
После соединения всегда проверяйте участок на наличие протечек под рабочим давлением. При необходимости – усилите уплотнение или замените соединительный элемент на более подходящий.
Герметизация стыков при соединении шлангов
Для обеспечения герметичности соединений применяются специальные уплотнительные материалы и методы фиксации. Один из самых надёжных способов – использование силиконового герметика на основе ацетокси или нейтральной формулы. Он наносится тонким слоем на внутреннюю поверхность наконечника перед установкой шланга. Время полного отверждения – до 24 часов при температуре 20–25 °C.
При соединении шлангов с пластиковыми или металлическими фитингами рекомендуется использовать фторопластовую (FUM) ленту толщиной 0,075 мм, плотно наматывая её по часовой стрелке в 3–5 слоёв. Это исключает появление микропротечек при давлении до 10 бар.
Для быстросъёмных соединений высокого давления применяются резиновые или полиуретановые кольца уплотнения (O-rings) с твёрдостью по Шору 70–90 единиц. Размер кольца должен соответствовать посадочному диаметру с точностью до 0,1 мм.
Соединения, находящиеся под вибрационной нагрузкой, требуют использования анаэробных герметиков средней фиксации. Такие составы, как Loctite 542 или Permabond A1042, заполняют микрозазоры и устойчивы к воздействию масел и топлива. Время первичного схватывания – 10–20 минут, полное отверждение – 6–12 часов.
После сборки соединение необходимо протестировать под рабочим давлением не менее 5 минут. При обнаружении влаги в области стыка герметизацию следует повторить с заменой уплотнителя или герметика.
Особенности соединения армированных и неармированных шлангов
Армированные шланги обладают жёсткой структурой за счёт встроенной сетки из металлической или синтетической нити. Это делает их менее гибкими, но значительно устойчивыми к высоким давлениям. При соединении таких шлангов важно использовать фитинги с уплотнительными кольцами и накидными гайками, рассчитанные на соответствующее давление – от 10 до 40 бар и выше.
Неармированные шланги более эластичны, но подвержены деформации при перепадах давления. Их соединяют при помощи цанговых или ёлочных штуцеров, обязательно с внешними хомутами из нержавеющей стали. Недопустимо применять силовые зажимы без распределения нагрузки – это вызывает разрыв стенки.
При переходе с армированного на неармированный шланг используют переходники с разными диаметрами и формой зацепа. Армированная часть фиксируется гайкой или обжимной муфтой, неармированная – через ступенчатый штуцер с хомутом. Важно контролировать совпадение внутреннего диаметра: перепады приводят к потере давления и турбулентности потока.
Для герметичности применяют фторопластовую или силиконовую ленту только на резьбовых соединениях. Нельзя применять клеевые составы – они разрушают структуру резины и полимера при длительном контакте. В условиях вибрации рекомендована установка амортизирующих вставок между разнородными шлангами.
Нагрев соединения выше 60 °C требует обязательного выбора термостойкой арматуры. При этом алюминиевые зажимы исключаются – возможна электрохимическая коррозия в контакте с армирующим металлом.
Соединение шлангов для подачи воды под давлением
При соединении шлангов, предназначенных для подачи воды под давлением, важна герметичность и прочность соединения, способные выдерживать рабочее давление. Обычно давление в таких системах варьируется от 3 до 10 бар, что требует использования специальных фитингов и методов крепления.
Наиболее надёжным вариантом являются металлические или пластиковые быстросъёмные соединители с уплотнительными кольцами из резины или силикона, которые обеспечивают плотное прилегание и предотвращают протечки. Фитинги должны соответствовать диаметру шлангов с точностью ±0,5 мм, чтобы исключить ослабление соединения.
Для герметизации резьбовых соединений используется лента ФУМ или паста на основе силикона, выдерживающая давление до 15 бар и температуру до 90°С. Резьбовые переходники рекомендуется фиксировать с усилием, но не превышающим пределы, указанные производителем, чтобы избежать повреждения резьбы.
При использовании соединительных муфт важно контролировать внутренний диаметр, чтобы избежать турбулентности и снижения пропускной способности системы. Внутренние поверхности муфт должны быть гладкими и ровными, чтобы не создавать участков накопления осадка или повреждений шланга.
В системах с высоким давлением (выше 7 бар) целесообразно применять усиленные армированные шланги и металлические обжимные хомуты, обеспечивающие дополнительную фиксацию. При монтаже хомуты размещают на расстоянии не менее 10 мм от края шланга для равномерного распределения нагрузки.
Регулярная проверка соединений на наличие микроподтеканий и деформаций продлевает срок службы системы. Рекомендуется проводить осмотр каждые 3 месяца и при необходимости заменять уплотнители и хомуты.
Разборные соединения для временных магистралей
Разборные соединения применяются для быстрого монтажа и демонтажа временных трубопроводов. Они обеспечивают герметичность и устойчивость к давлению, но при этом позволяют легко разделять шланги без повреждений.
- Быстроразъемные муфты – оптимальный выбор для частых подключений и отключений. Работают по принципу быстрого зажима и разблокировки, выдерживают давление до 10 бар и температуру до 80 °C.
- Соединения с резьбой – универсальны, подходят для шлангов с внутренним диаметром от 10 до 50 мм. Рекомендуется использовать уплотнители (например, ФУМ-ленту) для предотвращения протечек.
- Фланцевые соединения – применяются при больших диаметрах и высоких нагрузках. Обеспечивают надежное сцепление с возможностью многократного разборки, выдерживают давление до 16 бар.
При выборе разборного соединения учитывайте следующие параметры:
- Диаметр шланга и соответствие фитинга.
- Максимальное рабочее давление системы.
- Температурный режим эксплуатации.
- Возможность обслуживания и частоты разборки.
Для временных магистралей предпочтительны быстроразъемные системы с материалами, устойчивыми к химическим воздействиям, например, нержавеющая сталь или усиленный пластик. Монтаж требует проверки герметичности после каждого соединения методом опрессовки или визуального контроля.
Вопрос-ответ:
Какие существуют основные методы соединения шлангов между собой?
Существует несколько способов соединения шлангов. Среди них — использование фитингов с резьбой, соединение с помощью хомутов, применение быстросъемных разъемов и пайка пластиковых шлангов. Выбор способа зависит от материала шланга, условий эксплуатации и требуемой прочности соединения.
Можно ли соединить шланги разного диаметра и как это сделать?
Да, соединение шлангов разного диаметра возможно с помощью специальных переходников или редукционных фитингов. Такие элементы позволяют плавно уменьшить или увеличить диаметр, обеспечивая герметичность и надежность. При этом важно правильно подобрать переходник по материалу и размеру, чтобы избежать протечек и механических повреждений.
Какие преимущества дают быстросъемные соединения для шлангов?
Быстросъемные разъемы позволяют быстро и без инструментов отсоединять и подключать шланги, что особенно удобно при необходимости частой замены или технического обслуживания. Они обеспечивают надежное уплотнение и упрощают монтаж, однако подходят не для всех типов шлангов и давления, поэтому важно выбирать их с учетом условий эксплуатации.
Как правильно использовать хомуты для соединения шлангов, чтобы избежать протечек?
Для надежного соединения с помощью хомутов шланги нужно надеть на фитинг или соединительный элемент без перекручиваний, затем равномерно затянуть хомут. Важно не перетягивать, чтобы не повредить материал шланга, и не ослаблять, чтобы не возникла протечка. Рекомендуется использовать хомуты из нержавеющей стали для долговечности, особенно в условиях влажности или коррозионных сред.
