Что можно сделать из титана своими руками

Титан марки ВТ1-0 и ВТ6 используется в мастерских благодаря сочетанию прочности, коррозионной стойкости и относительной лёгкости обработки при наличии нужного инструмента. Для ручного изготовления подойдут пластины толщиной до 3 мм, прутки диаметром до 10 мм и листы толщиной до 1,5 мм. Основные заготовки можно заказать в металлоторговле с нарезкой по нужным размерам.

Резка титана выполняется ленточной пилой с твердосплавным полотном или абразивным отрезным кругом. При использовании ручного инструмента требуется строгое охлаждение – например, водно-масляной эмульсией. Высокая твердость материала быстро вырабатывает инструмент, поэтому предпочтительны режущие кромки с твердосплавными напайками.

Сверление осуществляется на малых оборотах с постоянной подачей смазки. Оптимальный шаг сверл – 135°, диаметр – не более 6 мм без предварительного центрования. При попытке ускорить процесс перегрев приведёт к закалке зоны реза и затуплению сверла.

Для изготовления приспособлений в мастерской из титана подойдут держатели, кронштейны, сменные губки тисков, направляющие для самодельных станков. Все элементы, подвергающиеся ударной или вибрационной нагрузке, должны быть тщательно обработаны от заусенцев. Сварка допустима только с использованием аргонодуговой технологии с защитой задней стороны шва – иначе возникает зона хрупкости.

Перед окончательной сборкой изделия важно провести термообработку в атмосфере аргона при температуре до 700°C, чтобы снять внутренние напряжения. При наличии только механических инструментов допускается лишь холодная обработка, без нагрева выше 150°C.

Как выбрать подходящую марку титана для домашних проектов

Для мастерской с ограниченными возможностями обработки лучше использовать титановые сплавы группы 2 и 5. Титан Grade 2 – технически чистый, пластичный, легко поддаётся резке, гибке и сварке. Он подходит для изготовления корпусов, крепежа, инструментов, не требующих высокой прочности. Предел прочности на растяжение – около 345 МПа.

Если требуется высокая прочность при сохранении приемлемой обрабатываемости, подойдёт Grade 5 (Ti-6Al-4V). Он содержит алюминий и ванадий, прочнее в два раза (предел – около 900 МПа), но требует твердосплавного инструмента и низких скоростей обработки. Его применяют при изготовлении ножей, деталей с высокой нагрузкой, элементов конструкций, подвергающихся ударам.

Для токарной обработки и сверления желательно использовать прутки диаметром до 30 мм. Пластины толщиной до 5 мм проще всего обрабатывать ручным инструментом. При покупке важно уточнить точную марку, а не просто «титан», так как свойства разных сплавов различаются радикально. Стоит избегать сплавов группы 9 и выше – они требуют промышленного оборудования.

Необходимо учитывать совместимость с другими металлами в конструкции. Grade 5 не рекомендуется соединять с углеродистой сталью из-за гальванической коррозии. Для сварки в условиях мастерской безопаснее всего использовать Grade 2, так как он менее чувствителен к загрязнению и перегреву в зоне шва.

При заказе материалов через интернет желательно проверять сертификаты и химический состав, особенно у неизвестных продавцов. Часто под видом титана продаются сплавы с добавками, которые ухудшают обрабатываемость или свариваемость.

Инструменты, необходимые для обработки титановых заготовок

Титан обрабатывается сложнее стали и алюминия. Это требует устойчивого оборудования и правильного подбора инструмента. Основное внимание – на охлаждение, жёсткость конструкции и качество режущего инструмента.

Для ручной и механической обработки титановых заготовок необходим следующий минимум:

Нельзя использовать тупой или перегретый инструмент – титан моментально закаливается и «сваривается» с режущей кромкой. Все операции выполнять без спешки, с контролем температуры и усилий. При сверлении – обязательные прерывистые проходы и удаление стружки после каждого шага.

Подготовка поверхности титана перед сваркой и пайкой

Перед началом сварки или пайки титан необходимо очистить от оксидной пленки, жировых загрязнений и окислов. Даже тонкий слой окислов снижает прочность шва и приводит к пористости. Первым этапом служит механическая обработка. Используются абразивные круги с зернистостью P120–P240. Шлифование выполняется только вручную или с использованием низкооборотистых машин, чтобы избежать перегрева и образования новых окислов.

После механической очистки проводится обезжиривание. Применяется ацетон, изопропанол или этиловый спирт без добавок. Поверхность протирается безворсовой салфеткой, смоченной в растворителе. Использование водных растворов щёлочей или моющих средств не допускается, так как остатки влаги вызывают образование оксидов при нагреве.

Непосредственно перед сваркой или пайкой проводится химическое травление. Для этого используется раствор: 10 частей азотной кислоты и 1 часть плавиковой кислоты, разведённые в дистиллированной воде. Обработка – не более 30 секунд, после чего поверхность тщательно промывается проточной водой и высушивается горячим воздухом. Работу с кислотами выполняют в вытяжном шкафу с защитой рук и органов дыхания.

После подготовки запрещено касаться очищенной поверхности голыми руками. Детали хранятся в чистых закрытых контейнерах и обрабатываются в течение двух часов после очистки, чтобы избежать повторного окисления. Все операции проводятся с использованием только инструментов из нержавеющей стали, меди или пластика. Сталь и другие активные металлы вызывают гальваническую коррозию и загрязнение поверхности.

Особенности сверления и нарезания резьбы в титане

Титан отличается низкой теплопроводностью и высокой прочностью, из-за чего при сверлении и нарезании резьбы возникает интенсивный нагрев режущего инструмента. Неправильно подобранный режим быстро приводит к затуплению сверла или метчика и порче детали.

• Использовать сверла из быстрорежущей стали с твердосплавным наконечником или из кобальтового сплава (HSS-Co).
• Перед началом работы обеспечить надежное крепление заготовки, исключающее вибрации.
• Обязательное применение охлаждающей жидкости – эмульсии или синтетического масла с высоким коэффициентом смазывания.
• Оптимальная скорость резания – 8–15 м/мин, подача – минимальная, чтобы избежать перегрева и заклинивания.
• Сверление выполнять ступенчато: сначала меньшим диаметром, затем окончательным, чтобы снизить нагрузку на инструмент.

При нарезании резьбы вручную или на станке важно строго соблюдать геометрию отверстия под резьбу. Диаметр просверленного отверстия должен быть ближе к верхнему пределу допуска, иначе повышается риск скола метчика.

1. Предпочтительно применять машинные метчики с прямыми канавками при сквозных отверстиях и винтовыми – при глухих.
2. Избегать реверсивного вращения без полной остановки – титан «прихватывает» резец при обратном ходе.

Перед окончательной сборкой рекомендуется прогонка резьбы повторно или притирка метчиком без нагрузки с добавлением масла. Это устраняет заусенцы и повышает точность посадки.

Самодельные титановые крепежи: болты, шайбы, втулки

При изготовлении крепежных элементов из титана важно учитывать свойства материала: высокая прочность при малом весе, устойчивость к коррозии, сложность механической обработки. Подходящий сплав – ВТ1-0 или Grade 2, так как он лучше поддается резке и нарезке резьбы вручную.

• Болты: Заготовку вытачивают из круглого прутка. Сначала формируется головка, затем нарезается резьба плашкой с увеличенным зазором. Для прочности резьбу стоит нарезать не менее чем на 1,5 диаметра стержня. При необходимости высокоточной геометрии используется токарный станок с ЧПУ.
• Шайбы: Используется титан листовой толщиной 1–2 мм. Заготовки вырезают коронкой или фрезой, затем обрабатывают края. При необходимости снимается фаска. Для равномерного давления при затяжке шайбы лучше делать с увеличенным наружным диаметром.
• Втулки: Изготавливаются из трубки или сверлятся в прутке. При сверлении важно обеспечить минимальное биение. Для втулок под осевую нагрузку используют толщину стенки не менее 1 мм. После сверловки производится калибровка внутреннего диаметра разверткой.

Перед обработкой титан необходимо надежно закрепить: из-за упругости он часто уходит из размеров. Охлаждение обязательно – подойдет масло для нарезания резьбы или водоэмульсия. Используемый инструмент должен быть с твердосплавными вставками или из быстрорежущей стали с острым углом заточки.

Для предотвращения задиров при последующем использовании титановых крепежей стоит нанести смазку или покрыть резьбовые соединения графитовой пастой. Если предполагается многократная разборка, допустимо использовать анодирование или пассивацию для снижения трения.

Изготовление титановых ручек и деталей для самодельного инструмента

Для работы с титаном потребуется режущий инструмент из твердых сплавов, так как обычные стали быстро затупляются. При резке используют фрезеры с углом режущей кромки 10–15°, скорость резания – 20–30 м/мин, подачу – не более 0,05 мм/об. С целью уменьшения нагрева применяют охлаждение жидкостью или компрессорный воздух.

Форму ручек чаще всего вытачивают на токарном станке, ориентируясь на эргономику и вес изделия. Оптимальная длина ручки – 100–120 мм, диаметр – 15–20 мм, чтобы обеспечить удобный хват. Для лучшего сцепления поверхность рекомендуется сделать матовой, применяя пескоструйку или шлифовальную бумагу зернистостью 320–400.

Соединение деталей выполняется методом механической фиксации или пайкой с использованием вакуумных или инертных газовых сред (аргон). Контактная пайка с титаном требует температуры не выше 900 °C, чтобы сохранить прочность материала и избежать хрупкости.

Для повышения устойчивости к коррозии после обработки металл подвергают анодированию в электролите с кислой средой, что дает цветовую маркировку и защищает поверхность от износа. Толщина анодного слоя варьируется от 10 до 25 мкм.

Вес и баланс конструкции учитываются при проектировании. Титан легче стали примерно в 1,7 раза, что снижает усталость рук при длительной работе. Для сложных инструментов применяется комбинирование титана с другими материалами, например, древесиной или карбоном, закрепляемыми винтами из нержавеющей стали.

Обработка резьбы на титановых деталях требует специальных метчиков с покрытием TiN, используемых на малых скоростях (10–15 м/мин) с применением смазки. При соблюдении технологии срок службы инструмента и надежность соединений значительно увеличиваются.

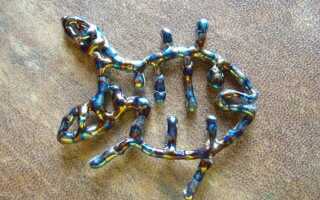

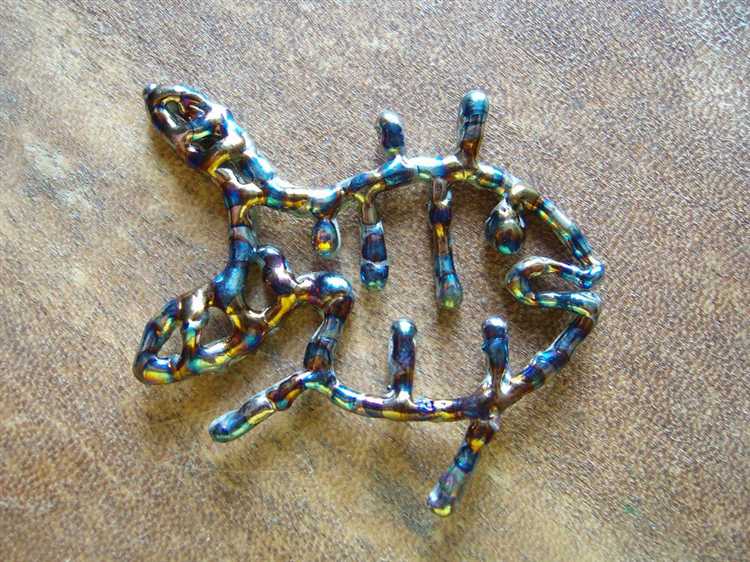

Термоколеровка титана: способы получения декоративной оксидной пленки

Термоколеровка титана основывается на контролируемом нагреве металла до температуры от 200 до 600 °C. При этом на поверхности образуется тонкая оксидная пленка, толщиной от 20 до 150 нм, которая преломляет свет и создает цветовые эффекты. Цвет зависит от температуры и времени выдержки.

Для точного контроля цвета используют газовую или электрическую печь с возможностью стабильного поддержания температуры. Оптимальная скорость нагрева – 5–10 °C в минуту. После достижения заданной температуры деталь выдерживают 5–20 минут, затем охлаждают на воздухе без контакта с посторонними предметами.

При температуре около 280 °C формируется фиолетово-синий оттенок, при 320–350 °C – зеленовато-желтый, при 400–450 °C – синий с переходами к золотистому. Цвета выше 500 °C приобретают бронзовые и медные тона.

В домашних условиях нагрев можно осуществлять газовой горелкой, равномерно прогревая изделие и ориентируясь на появление радужных оттенков. Рекомендуется использовать керамическую подложку для минимизации теплопотерь и предотвращения пятен.

Для усиления стойкости оксидной пленки изделие после термоколеровки можно дополнительно погрузить в воду с температурой 60–80 °C на 10 минут, что улучшит адгезию и защиту от коррозии.

Использование термоколеровки позволяет создавать уникальные декоративные элементы без применения красителей и покрытий, сохраняя свойства титана и увеличивая долговечность изделий.

Хранение остатков титана и безопасная утилизация отходов

Остатки титана, включая стружку и обрезки, необходимо хранить в сухом месте, исключающем контакт с влагой и агрессивными веществами. Влажность провоцирует коррозионные процессы, что снижает качество материала и создаёт дополнительные риски при дальнейшей переработке.

Контейнеры для хранения должны быть металлическими или пластиковыми с герметичными крышками. Емкости рекомендуется маркировать с указанием типа титана и даты накопления для контроля сроков и состояния. Запрещено смешивать титановые отходы с другими металлами во избежание химических реакций и осложнений при переработке.

Безопасная утилизация подразумевает передачу отходов специализированным переработчикам, имеющим лицензию на работу с драгоценными и цветными металлами. Титан является ценным ресурсом, и его повторное использование позволяет снизить затраты на закупку и уменьшить экологическую нагрузку.

Самостоятельная утилизация не допускается без соответствующего оборудования и знаний, так как при неправильной обработке возможно образование пыли и опасных аэрозолей, представляющих угрозу для дыхательных путей.

Для минимизации отходов рекомендуется планировать резку и обработку с учётом максимального использования заготовок, а мелкие остатки собирать отдельно для последующей переработки. Важно регулярно проверять состояние складируемого титана, чтобы избежать накопления загрязнённых или повреждённых материалов.

Вопрос-ответ:

Какие инструменты необходимы для работы с титаном в домашней мастерской?

Для работы с титаном пригодятся стандартные слесарные инструменты: угловая шлифмашина с отрезными и шлифовальными дисками, дрель, набор надфилей и шлифовальных бумаг разной зернистости. Желательно иметь тиски с мягкими губками, чтобы не повредить поверхность. Для сварки потребуются аппараты TIG или плазменной сварки, так как титан требует аккуратного нагрева. Важно также использовать защитные перчатки и очки, поскольку титан может выделять опасные пары при нагреве.

Какие изделия из титана можно сделать самостоятельно для мастерской?

В домашних условиях часто создают мелкие детали, которые нужны для улучшения или ремонта оборудования: крепежные элементы, шайбы, ручки, оси, проставки, кронштейны. Также популярны инструменты и приспособления для работы с другими материалами, например, ножи с титановой рукоятью, штампы или шаблоны. Благодаря легкости и прочности материала такие изделия прослужат долго и не подвержены коррозии.

Какие сложности могут возникнуть при обработке титана своими руками?

Титан отличается высокой прочностью и упругостью, что затрудняет его резку и сверление по сравнению с другими металлами. Инструменты быстро изнашиваются, поэтому нужно выбирать качественные или специально заточенные. При нагреве титан легко окисляется и теряет свои свойства, поэтому сварка требует точного контроля температуры и защитной среды. Еще одна сложность — его склонность к деформации при механической обработке, поэтому стоит работать аккуратно и постепенно.

Как правильно подготовить поверхность титанового изделия после обработки?

После механической обработки поверхность обычно покрывается оксидной пленкой, которая препятствует дальнейшей коррозии. Для получения гладкой и ровной поверхности применяют последовательное шлифование с использованием абразивов разной зернистости, начиная с грубого и переходя к мелкому. Важно проводить шлифовку аккуратно, чтобы не перегреть металл. Для защиты и придания блеска можно использовать полировку пастами или специальные составы, но без агрессивных химикатов, которые могут повредить титан.

Нужно ли применять специальные меры безопасности при работе с титаном?

Да, работа с титаном требует соблюдения мер предосторожности. Пыль и стружка могут быть вредны при вдыхании, поэтому стоит использовать респиратор или маску. При сварке важно применять защитные очки и одежду, поскольку из-за высокой температуры материал может испарять вредные вещества. Также нужно работать в хорошо проветриваемом помещении, чтобы пары не накапливались. Избегайте контакта раскаленного титана с кожей, так как он быстро нагревается и может вызвать ожоги.

Какие инструменты понадобятся для изготовления изделий из титана в домашней мастерской?

Для работы с титаном в мастерской потребуется набор базовых инструментов, среди которых — качественные шлифовальные и режущие диски, дрель, набор надфилей и металлических пил, а также специальные тиски для надежного закрепления заготовок. При обработке титана важна прочность и точность, поэтому часто используют углошлифовальную машину с алмазными или карбидными насадками. Также полезен комплект защитных средств — очки, перчатки и респиратор, так как при обработке металла образуется мелкая пыль и искры.
