Что можно спаять интересного в домашних условиях

Пайка – это не просто способ соединения электронных компонентов. Это увлекательный процесс, который позволяет создавать не только полезные устройства, но и решать практические задачи. Начинать можно с простых схем, таких как светодиодные индикаторы или трансформаторы для зарядных устройств. Но если у вас есть немного опыта, можно переходить к более сложным проектам, которые не только научат вас работать с техникой, но и подарят вам уникальные устройства, которые нельзя найти в магазинах.

Как выбрать проект для пайки? Главное – начинать с простых схем и постепенно увеличивать сложность. Если ваша цель – создать что-то полезное, то стоит обратить внимание на схемы для домашних устройств. Например, схемы для автоматических выключателей света, устройств для контроля температуры или системы для умного дома, которые легко собрать из доступных компонентов и микроконтроллеров.

Для новичков отличным выбором будет светодиодная подсветка для мебели, которое можно собрать, используя несколько датчиков и контроллеров. А если вас интересуют более технологичные проекты, попробуйте собрать простую систему управления электроприборами через Wi-Fi, используя ESP32 или Arduino. Это не только практично, но и откроет перед вами новые горизонты в мире интернета вещей.

Как выбрать материалы для пайки домашних схем

Для качественной пайки домашних схем важно правильно выбрать материалы, которые обеспечат надежность соединений и долговечность работы устройства. Остановимся на ключевых аспектах выбора.

1. Паяльник – это основной инструмент для пайки. Для домашних схем оптимальны паяльники с мощностью 25-40 Вт, они позволяют точно контролировать температуру и подходят для работы с деталями с низким тепловым сопротивлением. Лучше выбирать модели с регулировкой температуры, чтобы избежать перегрева компонентов.

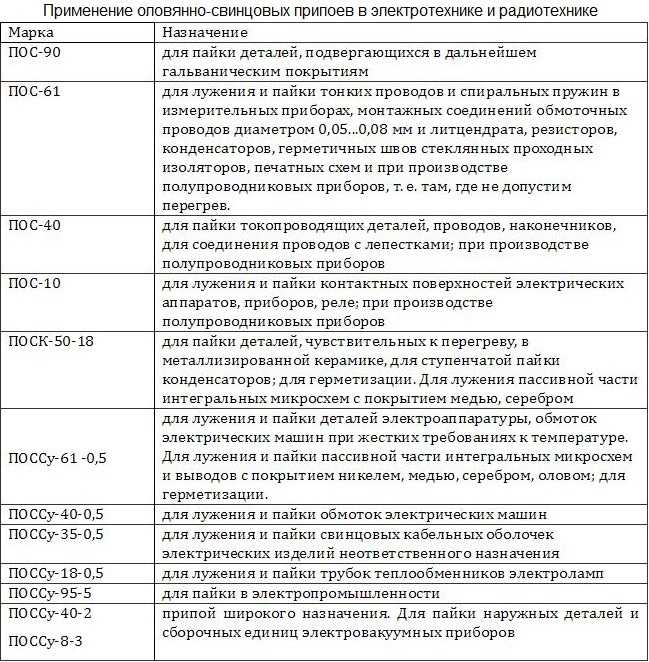

2. Пайка – для большинства домашних схем используется олово-свинцовая припойная проволока с добавлением флюса. Состав припоя должен быть выбран в зависимости от типа элементов. Для современных схем предпочтительнее использовать припой с низким содержанием свинца (например, 60/40), так как он безопаснее и дает качественные соединения. Если же важна устойчивость к высокой температуре, выбирайте припой на основе олова и меди.

3. Флюс – необходим для предотвращения окисления металлов и улучшения качества пайки. Важно выбирать флюс, который подходит для работы с конкретным типом припоя. Для точной работы на платах лучше использовать жидкий флюс, который минимизирует загрязнение компонентов. Гелеобразные и пастообразные флюсы более удобны для крупных соединений.

4. Термопарии – для профессиональных схем требуются элементы, чувствительные к температуре. Важно, чтобы припой и флюс не перегревали детали, иначе можно повредить чувствительные компоненты. Использование термопарий и термодатчиков для контроля температуры пайки значительно повышает точность процесса.

5. Проводники – выбирайте качественные медные провода с хорошей проводимостью и защитой от окисления. Для работы с маломощными схемами подойдет провод с сечением 0.3-0.5 мм². Для более сложных проектов с высоким током используйте провода с сечением 1 мм² и более, чтобы избежать перегрева и потерь мощности.

6. Дополнительные инструменты – для качественного выполнения пайки полезны пинцеты, чтобы точно фиксировать элементы, а также вентилируемые вытяжки для удаления паров флюса и отработанного воздуха.

Создание простых светодиодных схем для начинающих

Для тех, кто только начинает изучать пайку и электрические схемы, простые светодиодные проекты – отличное место для старта. Они позволяют быстро освоить основы электротехники и научиться работать с компонентами.

Основные компоненты для простых светодиодных схем:

Светодиоды (LED)
Резисторы
Проводники (провода или монтажные платы)
Источник питания (обычно батареи или блок питания 5V)

Основной принцип работы схемы – светодиод должен быть подключён в цепь с резистором, который ограничивает ток, чтобы не повредить LED. Обычные 5мм светодиоды работают при напряжении 1.8–3.2 В, в зависимости от цвета, и требуют тока около 20 мА.

Простой пример схемы: подключение одного светодиода

Для создания базовой схемы с одним светодиодом потребуется:

Светодиод
Резистор 220 Ом (для безопасного подключения к источнику питания 5V)
Источник питания 5V (например, батарея или USB-адаптер)
Проводники для соединений

Шаги подключения:

Катод (короткая ножка) светодиода соедините с одним концом резистора.
После этого светодиод должен загореться при подаче питания.

Если светодиод не светится, проверьте правильность подключения и значения резистора. Слишком большой резистор может ослабить яркость, слишком маленький – повредить LED.

Подключение нескольких светодиодов

Для создания схемы с несколькими светодиодами можно использовать два подхода:

Параллельное подключение – каждый светодиод имеет свой резистор и подключается к источнику питания отдельно.
Последовательное подключение – светодиоды подключаются в ряд, с одним резистором для всей цепи.

В случае параллельного подключения схема будет выглядеть следующим образом:

При последовательном подключении схема будет такой:

Светодиоды соединяются один за другим, анод одного светодиода к катоду следующего.
Резистор ставится на один из концов цепи (обычно перед первым светодиодом).

Простой мигающий светодиод

Для создания мигающего светодиода понадобится транзистор и несколько дополнительных элементов:

Транзистор NPN (например, 2N2222)
Резисторы (1 кОм, 10 кОм)
Конденсатор 10 мкФ
Светодиод
Источник питания

Схема основана на использовании транзистора для включения и выключения светодиода с определённой частотой. Конденсатор заряжается и разряжается, создавая импульсный ток, который включает и выключает светодиод.

Пайка микросхем для аудиоаппаратуры своими руками

Прежде чем приступить к пайке, необходимо выбрать подходящее оборудование и материалы. Для работы потребуется паяльник с регулируемой температурой (обычно 350°C для стандартных микросхем), тонкие паяльные наконечники, припой с низким содержанием свинца и флюс, который облегчает процесс пайки.

Сам процесс пайки микросхем следует начинать с подготовки схемы. Перед тем как припаивать компоненты, убедитесь, что на плате нет загрязнений. Для очистки используйте изопропиловый спирт и мягкую кисточку. Подготовьте микросхемы, аккуратно вставив их в соответствующие пазы на плате.

Припаивая микросхемы, будьте внимательны к направлению контактов. Многие микросхемы имеют маркировку, которая указывает на их ориентацию. Сильное нагревание паяльником может повредить как компоненты, так и саму плату, поэтому избегайте длительного контакта с паяльником на одном месте.

После пайки проверяйте все соединения на наличие коротких замыканий или слабых соединений. Применение мультиметра поможет быстро выявить неисправности, такие как обрывы или короткие замыкания между контактами.

Важно помнить, что при пайке микросхем для аудиоаппаратуры не допускается излишняя температура. Это может привести к искажению звукового сигнала. Правильная пайка обеспечит надежность и стабильность работы устройства, улучшая качество звучания и долговечность аппарата.

Сборка схемы автоподключения для освещения в доме

Первым шагом является выбор датчика движения. Это устройство будет отвечать за включение света, когда в комнате обнаружено движение. Выбор датчика зависит от площади помещения, где будет установлен свет. Наиболее популярны ультразвуковые и инфракрасные датчики движения. Ультразвуковые датчики обеспечивают большую чувствительность, но требуют грамотного монтажа для минимизации ложных срабатываний. Инфракрасные датчики работают на основе изменения температуры, что может быть удобно для небольших помещений.

Для автоматического отключения света, когда движения нет, устанавливается датчик освещенности. Этот датчик будет отслеживать уровень внешнего света и, если в комнате достаточно освещенно (например, дневным светом), он будет блокировать включение дополнительных источников света.

Основной элемент схемы – реле времени или программируемый микроконтроллер, который управляет временем включения и выключения освещения. Реле времени позволяет задать точный интервал включения света, например, на 10 минут после срабатывания датчика движения. Микроконтроллер же позволяет настроить более сложные сценарии, такие как включение света в определенное время суток или в зависимости от состояния других датчиков (температуры, влажности и т. д.).

Схема подключения датчиков движения и освещенности к реле или микроконтроллеру проста. Сначала соединяются датчики с контроллером, затем контроллер управляет реле или непосредственно нагрузкой (лампами). Следует учитывать напряжение питания устройств и особенности их подключения. Например, большинство датчиков движения работают от 12 В, а стандартное освещение – от 220 В. Поэтому потребуется использовать трансформатор или специальные модули для работы с разными уровнями напряжения.

Если вы используете микроконтроллер, например, Arduino или ESP32, то настройка программы для управления светом будет включать чтение данных с датчиков движения и освещенности, а затем включение/выключение реле на основе этих данных. В случае с реле времени подключение аналогично, но управление ограничено заданными временными интервалами.

Важно учитывать монтажные особенности. Датчики движения следует устанавливать на высоте, с которой они смогут охватывать весь объем помещения. Для датчика освещенности важно подобрать место, не подвергающееся прямым солнечным лучам, чтобы избежать ложных срабатываний в дневное время.

Как сделать собственный терморегулятор на основе микроконтроллера

Для создания терморегулятора на основе микроконтроллера понадобится несколько ключевых компонентов: сам микроконтроллер, датчик температуры, реле или транзистор для управления нагрузкой, а также алгоритм обработки данных. Рассмотрим процесс пошагово.

1. Выбор микроконтроллера. Для простого терморегулятора подойдут такие популярные модели, как Arduino или ESP8266. Arduino удобен за счет обширной документации и множества доступных библиотек, а ESP8266 дополнительно позволяет использовать Wi-Fi для удаленного контроля.

2. Датчик температуры. Наиболее распространены датчики DS18B20 и DHT22. DS18B20 более точен и имеет цифровой выход, что упрощает работу с ним. DHT22 дешевле, но его точность несколько ниже. Выбор зависит от требуемой точности и бюджета.

3. Управление нагрузкой. Для включения или отключения устройства, например, обогревателя или вентилятора, используется реле. Выбирайте реле с рабочим напряжением, подходящим для вашей нагрузки, и с достаточной мощностью. Можно использовать и полупроводниковые реле, если хотите избежать механических контактов.

4. Схема подключения. Подключение микроконтроллера к датчику и реле требует соблюдения стандартных правил безопасности. DS18B20 подключается к пину данных микроконтроллера, а реле – через транзистор для защиты входа. Питание для микроконтроллера и датчика можно взять от одного источника, если напряжение совместимо.

5. Программирование. Основная задача программы – считывание данных с датчика и сравнение температуры с заданным порогом. Для этого можно использовать библиотеку DallasTemperature для DS18B20. Когда температура выходит за пределы заданного диапазона, срабатывает реле, и подключенная нагрузка включается или выключается.

6. Тестирование и калибровка. После сборки схемы и загрузки программы важно протестировать систему. Важно убедиться, что температура отображается корректно, а реле срабатывает при изменении температуры. Также можно настроить гистерезис, чтобы избежать слишком частых включений и выключений устройства.

Такой терморегулятор может быть использован для автоматизации отопления, управления климатом в помещении или контролем температуры в термокамерах.

Простой проект по пайке датчиков движения для системы безопасности

Для создания системы безопасности с датчиками движения можно использовать инфракрасные сенсоры, такие как HC-SR501. Этот датчик реагирует на изменение теплового фона, что позволяет ему обнаруживать движение в охраняемой зоне. Процесс пайки достаточно прост и не требует сложных компонентов.

Вам понадобятся:

Датчик движения HC-SR501
Микроконтроллер (например, Arduino или ESP8266)
Резисторы (10 кОм и 220 Ом)
Паяльник и припой
Провода для подключения

Шаг 3: Программирование. Напишите простую программу для обработки сигнала от датчика. В коде необходимо настроить пин, подключенный к датчику, как вход и отслеживать его состояние. При обнаружении движения микроконтроллер должен отправить сигнал на реле или светодиод, активируя систему безопасности.

Пример кода для Arduino:

int motionPin = 2; // пин датчика
int ledPin = 13;   // пин для индикатора движения
void setup() {
pinMode(motionPin, INPUT);
pinMode(ledPin, OUTPUT);
}
void loop() {
if (digitalRead(motionPin) == HIGH) {
digitalWrite(ledPin, HIGH); // включить индикатор
} else {
digitalWrite(ledPin, LOW);  // выключить индикатор
}
}

Шаг 4: Тестирование. После того как схема собрана, подключите её к источнику питания и протестируйте реакцию на движение. Если все работает корректно, можно интегрировать датчик в более сложную систему безопасности, подключив его к реле или сирене для сигнализации.

Этот проект является отличным началом для создания домашних систем безопасности и может быть расширен, например, добавлением нескольких датчиков в разные части дома.

Схемы для создания простых DIY устройств с помощью паяльника

1. Светодиодный индикатор состояния

Для создания индикатора с использованием светодиодов потребуется всего несколько компонентов: светодиод, резистор и источник питания. Для простоты возьмем 5V источник, который можно подать с помощью USB-порта. Схема проста: светодиод подключается через резистор к источнику питания. Это устройство можно использовать для сигнализации о включении устройства или как индикатор работы.

2. Простой усилитель для наушников

Усилитель для наушников улучшит качество звука, увеличив мощность сигнала. Основные компоненты: операционный усилитель (например, LM386), резисторы, конденсаторы и разъемы для подключения наушников. Важно правильно выбрать сопротивление резисторов для контроля усиления и фильтрации шумов. Такой усилитель можно собрать на небольшой печатной плате и подключить к любому аудиоисточнику.

3. Простая схема звукового сигнализатора

Звуковой сигнализатор – это схема, которая издает звук при определенных условиях (например, при достижении определенной температуры или напряжения). С помощью паяльника можно собрать схему с использованием транзистора, звукового генератора и датчика (например, термистора). Основной задачей будет подключение датчика, транзистора и пьезоэлектрического динамика так, чтобы при изменении внешних условий происходил запуск звукового сигнала.

4. Схема заряда аккумулятора

Для зарядки аккумуляторов в домашних условиях можно собрать простую схему с использованием зарядного устройства на основе стабилизатора напряжения. Используются компоненты: диод, резистор, транзистор и стабилизатор напряжения LM317. Такая схема позволит зарядить аккумулятор с контролем за его состоянием. Подключение через защитные диоды предотвратит возможное повреждение батареи при неправильном подключении.

5. Простая схема контроллера для вентиляторов

Для управления вентилятором можно использовать схему с транзистором, резисторами и потенциометром. Это позволит регулировать скорость вращения вентилятора, изменяя напряжение на его обмотках. Паяя такую схему, можно создать удобный контроллер с ручной настройкой или автоматическим управлением, в зависимости от внешних факторов.

6. Микропереключатель для автоматизации процесса

Микропереключатель – элемент, который можно использовать для автоматического включения и выключения устройства. Он состоит из контактов, соединенных через пружинный механизм. Для подключения микропереключателя в схему, потребуется соединить его с цепью питания или с управляющей логикой. Такие схемы часто применяются для автоматизации включения света или других бытовых устройств.

Каждая из этих схем достаточно проста для реализации в домашних условиях, но при этом может быть полезной и функциональной. Правильный выбор компонентов и аккуратность в пайке являются ключевыми аспектами успешной сборки.

Вопрос-ответ:

Какие схемы для пайки можно собрать дома, если я новичок в электронике?

Если вы только начинаете заниматься пайкой, лучше начать с простых схем, например, с подачи питания на светодиод. Это поможет вам привыкнуть к работе с паяльником и освоить основные навыки. Позже можно попробовать собрать схемы с простыми транзисторами или усилителями звука, такие как схемы для небольших радиоприемников или усилителей для наушников. Такие проекты требуют немного больше знаний, но они очень полезны для практики.

Что стоит учитывать при выборе компонентов для пайки домашних схем?

При выборе компонентов важно учитывать несколько факторов: во-первых, их соответствие схеме (например, номинал резисторов и характеристики конденсаторов). Во-вторых, проверяйте качество и производителя деталей — дешевые компоненты могут быть некачественными и плохо работать. Также важно обратить внимание на допустимые рабочие температуры, напряжение и ток, чтобы схема работала безопасно. Для начинающих лучше выбирать компоненты с высокими допусками и проверенной маркировкой.

Какую паяльную станцию выбрать для домашнего использования?

Для домашних проектов отлично подойдет паяльная станция с регулировкой температуры. Это позволяет контролировать нагрев жала, что очень важно для работы с чувствительными компонентами. Выбирайте модель с удобной ручкой и сменными жала, чтобы можно было использовать разные насадки для различных типов пайки. Также важно, чтобы станция имела хорошую систему отведения тепла, чтобы избежать перегрева элементов и самого паяльника.

Какие схемы можно собрать с использованием микроконтроллеров, если я новичок?

Микроконтроллеры — отличная тема для начинающих, поскольку они позволяют создавать интересные проекты с минимальными затратами. Начать можно с простых проектов, таких как управление светодиодами с помощью Arduino или аналогичных платформ. Например, вы можете создать схему, которая включает и выключает светодиод с заданной периодичностью или реагирует на нажатие кнопки. Эти проекты помогут вам освоить основные принципы работы с микроконтроллерами и научиться программировать их для выполнения простых задач.

Как избежать ошибок при пайке сложных схем и не повредить компоненты?

Основные ошибки при пайке сложных схем — это перегрев компонентов и неправильная установка деталей. Чтобы избежать этих проблем, используйте паяльник с регулировкой температуры, не перегревайте элементы, особенно чувствительные, как интегральные схемы и микроконтроллеры. Также важно правильно располагать компоненты перед пайкой, чтобы не перепутать полярность диодов и конденсаторов. Практикуйтесь на простых схемах перед тем, как перейти к сложным проектам, и используйте качественные инструменты и компоненты для повышения надежности.

Какие интересные схемы для пайки можно собрать дома, если у меня нет особых навыков?

Если вы только начинаете осваивать пайку, можно начать с простых схем, таких как мигающий светодиод или простая звуковая сигнализация. Эти проекты не требуют сложных компонентов и подходят для новичков. Для мигающего светодиода достаточно резистора и самого светодиода, которые подключаются к источнику питания. Вы можете экспериментировать с разными схемами для изменения частоты мигания или добавления дополнительных элементов. Важно помнить, что сначала следует изучить основы пайки, научиться правильно работать с паяльником и заземлением компонентов. Это не только будет полезно для вашего первого опыта, но и позволит избежать ошибок в более сложных проектах в будущем.

Как сделать схемы для пайки более интересными и сложными, если я уже освоил базовые проекты?

Когда базовые схемы уже освоены, можно перейти к более увлекательным и сложным проектам, например, создать звуковые эффекты с помощью микроконтроллера Arduino или собрать систему управления для робота. Если у вас есть опыт работы с базовыми компонентами, вы можете попробовать добавить в схемы такие элементы, как транзисторы, реле или датчики. Например, схема с использованием датчика температуры, который управляет включением вентилятора или другого устройства, может быть хорошим следующим шагом. Также стоит попробовать работать с платами расширения для Arduino или Raspberry Pi, чтобы подключить дополнительные модули и создать более сложные системы с различными функциями, такими как управление светом, мониторинг состояния и другие.
