Магнитный поток – скалярная физическая величина, количественно описывающая количество магнитного поля, проходящего через заданную площадь. Он обозначается греческой буквой Φ и измеряется в веберах (Вб). Формально магнитный поток определяется как поверхностный интеграл от векторного магнитного поля B по выбранной площади: Φ = ∫S B · dS.
Значение потока зависит от трёх параметров: модуля магнитной индукции B, площади S и угла θ между направлением поля и нормалью к поверхности. Если поле перпендикулярно поверхности, поток максимален: Φ = B · S. При параллельном расположении магнитный поток равен нулю.
Изменение магнитного потока во времени лежит в основе явления электромагнитной индукции. По закону Фарадея, ЭДС индукции пропорциональна скорости изменения потока: ε = –dΦ/dt. Это ключевое соотношение используется в генераторах, трансформаторах и других устройствах, где задействованы переменные магнитные поля.
Для повышения магнитного потока в практических задачах применяются материалы с высокой магнитной проницаемостью, например ферриты или электротехническая сталь. Также учитывается форма и ориентация проводников и магнитопроводов – изменение этих параметров позволяет управлять величиной потока без увеличения тока или напряжения.
Как вычисляется магнитный поток через поверхность
Магнитный поток Φ через поверхность определяется как скалярное произведение вектора магнитной индукции B и вектора площади S: Φ = B · S · cos(θ), где θ – угол между направлением поля и нормалью к поверхности.
Если B однородно и поверхность плоская, используется формула: Φ = B S cos(θ). При θ = 0° поток максимален, при θ = 90° равен нулю.
Если поле неоднородное или поверхность изогнута, поток вычисляется через интеграл по поверхности: Φ = ∬S B · dS, где dS – элемент площади с направлением, совпадающим с нормалью к поверхности в данной точке.
Единица измерения магнитного потока в системе СИ – вебер (Вб). Один вебер соответствует потоку через площадь в один квадратный метр при магнитной индукции один тесла, перпендикулярной к этой поверхности.
При решении задач важно точно определить ориентацию поверхности и направление поля. Вектор dS всегда направлен наружу от замкнутой поверхности или перпендикулярно к элементу открытой. При численном расчёте используют проекцию B на нормаль: B⊥ = B cos(θ).
При анализе сложных поверхностей используется разбиение на элементарные участки, для каждого из которых вычисляется B · dS, после чего результаты суммируются. Это позволяет учитывать как изменение величины и направления B, так и форму поверхности.
Что влияет на величину магнитного потока в катушке
Магнитный поток в катушке определяется произведением магнитной индукции B, площади витка S и косинуса угла между направлением магнитного поля и нормалью к плоскости витка: Φ = B·S·cos(α). Все три параметра поддаются изменению и непосредственно влияют на поток.
Увеличение числа витков не влияет на магнитный поток одного витка, но суммарный поток через катушку возрастает пропорционально количеству витков: Φобщ = N·Φ. Это важно при расчёте ЭДС индукции, так как она также пропорциональна N.
Индукция B зависит от силы тока в цепи, материала сердечника и расстояния до источника поля. Например, использование сердечника из ферромагнитного материала (например, железа) может увеличить B в десятки и сотни раз по сравнению с воздушной катушкой. Изменение тока в обмотке также приводит к пропорциональному изменению B.
Площадь поперечного сечения витка напрямую влияет на поток. При удвоении площади при постоянной B и α поток также удвоится. Это учитывается при проектировании катушек с высокой индуктивностью.
Угол между направлением поля и нормалью влияет на косинус в формуле. Максимальное значение потока достигается при α = 0°, когда поле перпендикулярно плоскости витка. При α = 90° поток обращается в ноль. Это используется, например, в поворотных сенсорах на основе эффекта Холла.

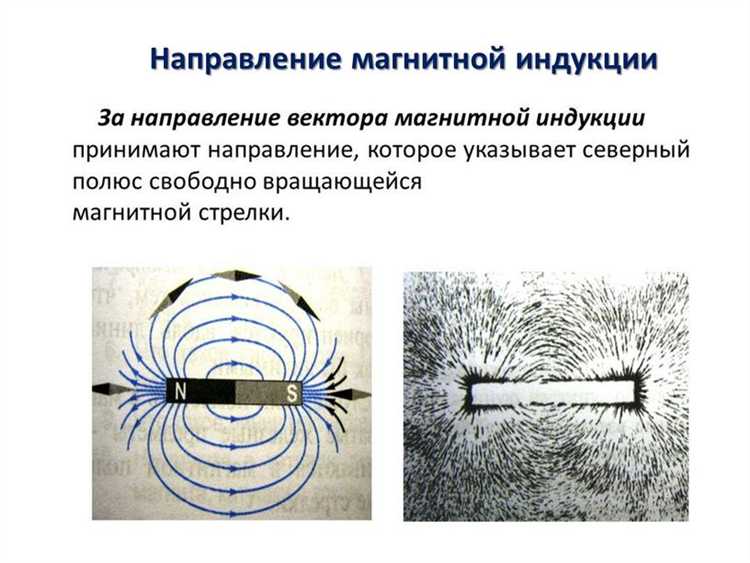

Зачем учитывать угол между вектором магнитной индукции и нормалью к поверхности
Магнитный поток определяется как скалярное произведение вектора магнитной индукции B и вектора нормали к поверхности S: Φ = B·S·cos(θ), где θ – угол между B и нормалью. Этот угол напрямую влияет на численное значение потока. При θ = 0° поток максимален, так как cos(0°) = 1. При θ = 90° поток равен нулю, так как cos(90°) = 0.
При расчётах важно учитывать этот угол, иначе результат будет искажён. Например, катушка, повёрнутая относительно линии магнитного поля, даёт другой поток, чем такая же катушка, ориентированная перпендикулярно. Это критично при моделировании электромагнитной индукции, где изменение потока определяет ЭДС. Даже при постоянной величине B и площади S изменение θ приводит к изменению Φ, а значит, влияет на параметры системы.
При проектировании электромагнитных устройств (датчиков, генераторов, трансформаторов) необходимо точно задавать ориентацию компонентов относительно магнитного поля. Искажение угла может привести к снижению выходного сигнала или к сбоям в работе. Использование датчиков ориентации и точной механической фиксации помогает избежать ошибок.

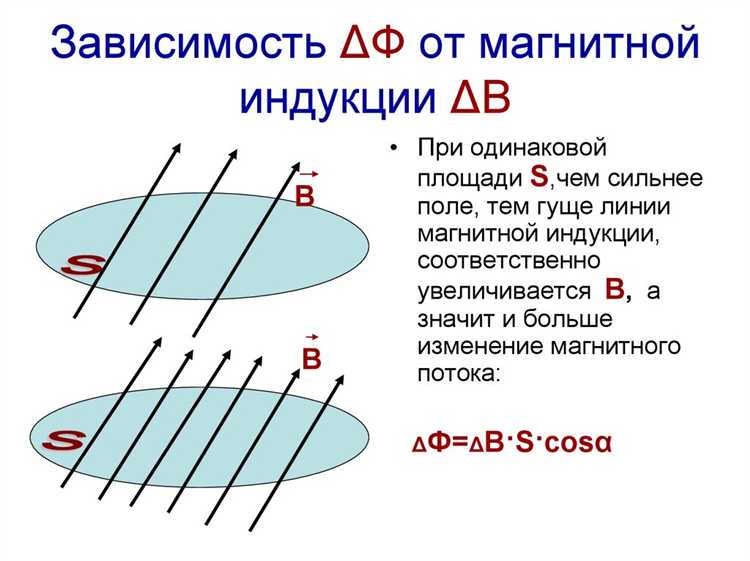

Связь изменения магнитного потока с ЭДС индукции
Электродвижущая сила индукции возникает при изменении магнитного потока, пронизывающего контур. Это явление описывается законом Фарадея:
ЭДС индукции: ε = -dΦ/dt, где
- ε – электродвижущая сила (в вольтах),
- Φ – магнитный поток (в веберах),
- dΦ/dt – скорость изменения магнитного потока во времени.
Знак минус указывает на направление ЭДС, противодействующее изменению потока (правило Ленца).
Магнитный поток определяется как:
Φ = B·S·cos(θ), где
- B – магнитная индукция (Тл),
- S – площадь контура (м²),
- θ – угол между вектором B и нормалью к поверхности.
Изменение магнитного потока происходит при:
- Изменении величины магнитной индукции B.
- Изменении площади контура S.
- Изменении ориентации контура относительно поля (θ).
Для увеличения ЭДС индукции:
- Увеличивают скорость изменения потока.
- Используют контуры с большей площадью.
- Применяют катушки с большим числом витков: ε = -N·dΦ/dt, где N – число витков.
В опытах с соленоидом изменение тока в одной катушке вызывает изменение магнитного поля, индуцирующее ЭДС во второй. Это основа работы трансформаторов и генераторов переменного тока.

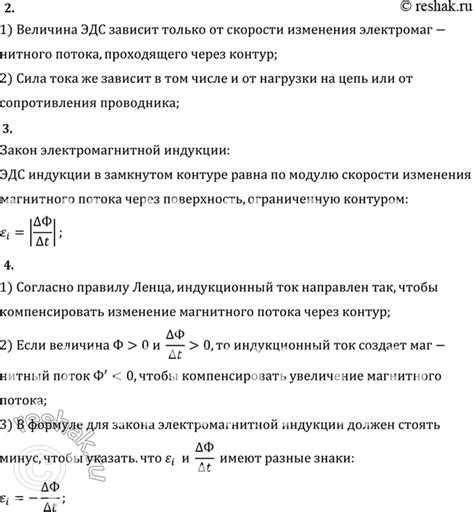

Почему в замкнутом контуре важно направление изменения магнитного потока
Направление изменения магнитного потока определяет полярность индуцированной ЭДС в замкнутом контуре. Это напрямую связано с законом Ленца: индуцированный ток всегда направлен так, чтобы противодействовать изменению магнитного потока, его вызвавшему.
Если магнитный поток через контур увеличивается, то индуцированный ток создает собственное магнитное поле, направленное противоположно внешнему. При уменьшении потока – наоборот, индуцированный ток стремится сохранить прежнее направление поля. Это поведение необходимо учитывать при расчёте и проектировании электромагнитных систем.
Изменение направления потока влияет не только на знак ЭДС, но и на работу устройства: например, в трансформаторе при неправильной фазировке вторичной обмотки возможна компенсация напряжения вместо его суммирования. В случае замкнутого проводника, такого как катушка, направление витков и изменение потока определяют направление тока, что критично для синхронизации элементов схемы.
Нарушение согласованности направления изменения потока и ориентации контура приводит к неправильной работе: возможно снижение КПД, нагрев, резонансные искажения. Особенно важно учитывать это в переменных магнитных полях, где фаза тока и напряжения определяет энергопередачу и устойчивость процессов.
Как использовать понятие магнитного потока при расчётах в электродвигателях
Магнитный поток Φ определяется как произведение магнитной индукции B на площадь поперечного сечения магнитной цепи S и косинус угла между вектором индукции и нормалью к поверхности:
Φ = B · S · cos(α)
В электродвигателях значение магнитного потока влияет на электромагнитную силу, создаваемую в обмотках, что определяет крутящий момент. Для точных расчётов необходимо учитывать магнитный поток через активную часть якоря.
В практических задачах применяется закон Фарадея, где ЭДС индуцируется пропорционально скорости изменения магнитного потока:
ε = -dΦ/dt
При проектировании электродвигателей важно рассчитать магнитный поток так, чтобы он не вызывал насыщения магнитопровода. Для этого рассчитывают максимальное значение индукции Bmax, которое обычно не превышает 1,5–2 Тл для стальных магнитопроводов.
Выбирая размеры магнитной цепи и параметры обмоток, контролируют поток, чтобы обеспечить требуемую мощность при допустимых потерях на нагрев и минимальных гистерезисных и вихревых токах.
Для расчёта магнитного потока используют данные о геометрии магнитопровода, магнитной проницаемости материала и величине тока в обмотках возбуждения. Изменение магнитного потока в зависимости от угла поворота ротора позволяет определить рабочие характеристики двигателя, включая пусковой момент и скорость вращения.
При анализе работы двигателя учитывают влияние магнитного потока на коэффициент электромагнитной связи между статором и ротором, что сказывается на КПД и стабильности работы.
Вопрос-ответ:
Что такое магнитный поток и как его можно определить?
Магнитный поток — это физическая величина, которая характеризует количество магнитных линий, проходящих через определённую поверхность. Его можно представить как меру интенсивности магнитного поля, «проникающего» через эту поверхность. Формально магнитный поток определяется как скалярное произведение вектора магнитной индукции и вектора площади поверхности, то есть учитывается и величина поля, и ориентация поверхности относительно поля.
Как понять физический смысл магнитного потока?
Физический смысл магнитного потока связан с тем, насколько сильно магнитное поле воздействует на замкнутую поверхность. Чем больше магнитных линий проходит через эту поверхность, тем выше поток. Это помогает понять, как изменяется магнитное поле в разных частях пространства и влияет на проводники, например, при возникновении электродвижущей силы в катушке или проводе.
От чего зависит величина магнитного потока через плоскую поверхность?
Величина магнитного потока зависит от нескольких факторов: силы магнитного поля, площади поверхности, через которую проходит поле, и угла между направлением магнитного поля и нормалью к поверхности. Если поверхность расположена перпендикулярно к линиям магнитного поля, поток будет максимальным. Если она параллельна, магнитный поток равен нулю, поскольку линии поля не проходят «сквозь» поверхность.
Как магнитный поток связан с законами электромагнетизма?
Магнитный поток играет важную роль в законе Фарадея, который описывает появление электродвижущей силы в проводнике при изменении магнитного потока через этот проводник. Это явление лежит в основе работы трансформаторов, электродвигателей и генераторов. Таким образом, изменение магнитного потока вызывает электрические токи, что связывает магнитные и электрические явления между собой.
Почему магнитный поток иногда может принимать отрицательные значения?
Знак магнитного потока определяется направлением вектора площади относительно направления магнитного поля. Если угол между ними больше 90 градусов, поток становится отрицательным. Это значит, что магнитные линии «проходят» через поверхность в противоположную сторону относительно выбранного направления. Такой подход позволяет учитывать направление магнитного поля и использовать поток в формулах с учётом ориентации поверхности.
Что такое магнитный поток и как его можно понять с физической точки зрения?
Магнитный поток — это величина, которая показывает, сколько магнитных силовых линий проходит через определённую поверхность. Представьте поверхность, например, площадку или виток проволоки, и магнитные линии, которые пересекают её. Чем больше этих линий, тем больше магнитный поток. С физической стороны это помогает понять, как магнитное поле взаимодействует с телами, например, с проводниками, и объясняет явления, связанные с изменением магнитного поля, такие как появление электрического тока. Магнитный поток зависит от силы магнитного поля, площади поверхности и угла между направлением поля и нормалью к поверхности.
