Снятие коннектора RJ-45 с витой пары требует точности и соблюдения последовательности действий, чтобы не повредить жилы и сохранить кабель для повторного использования. На практике это часто необходимо при переобжиме кабеля, замене повреждённого разъёма или переподключении к новому оборудованию.
Стандартный интернет-кабель категории 5e или 6 состоит из 8 медных проводников, спаянных в пары, и зафиксированных внутри пластикового корпуса коннектора. Попытка выдернуть разъём вручную может привести к внутреннему повреждению проводов или разрыву обмотки. Чтобы этого избежать, используется инструмент – кримпер с функцией разжатия или узкие бокорезы с точным контролем усилия.
Перед снятием разъёма необходимо визуально убедиться в отсутствии внешних повреждений на корпусе кабеля и убрать фиксатор – пластиковый язычок, удерживающий коннектор в разъёме. Его аккуратно прижимают, чтобы не повредить гнездо сетевого оборудования, особенно если оно расположено в труднодоступном месте.
Далее коннектор аккуратно обрезается на расстоянии 1-2 мм от основания пластикового корпуса, стараясь не задеть изоляцию жил. После этого проводники можно заново зачистить, выровнять и подготовить к новой обжимке. При многократном повторении этой процедуры важно контролировать длину кабеля – каждое снятие укорачивает его на 2–3 сантиметра.
Как определить тип установленного коннектора на кабеле

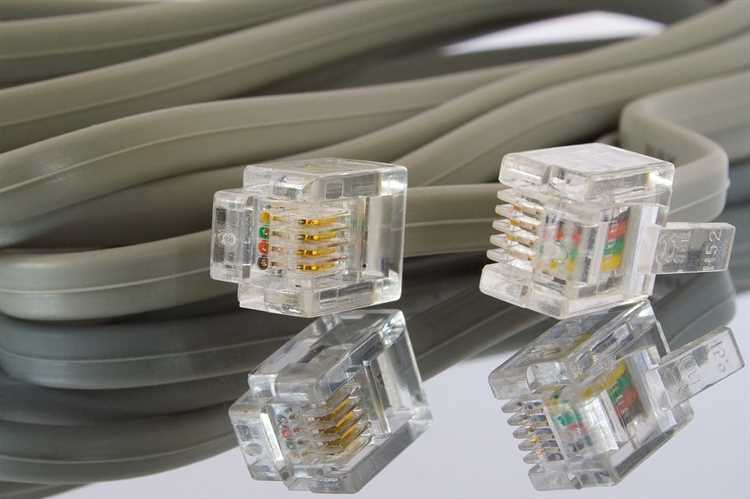

Сначала визуально оцените форму и размеры разъёма. Наиболее распространённый – RJ-45, у него прямоугольная форма и 8 металлических контактов. Если видите 4 или 6 контактов – перед вами, вероятно, RJ-11 или RJ-12, которые используются для телефонии и несовместимы с сетевым оборудованием.
Обратите внимание на сечение кабеля. Для витой пары категории 5e, 6 или выше почти всегда применяется RJ-45. При этом жила может быть цельной (solid) или многожильной (stranded) – это влияет на тип обжимаемого коннектора, но не на его форм-фактор.
Если кабель имеет экранирующую оплётку, ищите металлический корпус у разъёма – это экранированный RJ-45 (STP). Неэкранированные версии (UTP) имеют полностью пластиковый корпус. Также важно проверить, есть ли у разъёма «защита от перегиба» – дополнительные пластиковые накладки на кабеле, характерные для заводской обжимки.
Если коннектор установлен вручную, на нём могут быть видны следы обжима – сжатые края, смещения контактов. У заводских коннекторов обжим более ровный, без деформаций. Подсчитайте количество контактов и убедитесь, что они расположены в один ряд и равномерно обжаты – это ещё один признак RJ-45.
Наличие маркировки на корпусе может помочь точно определить тип – например, обозначения 8P8C указывают на стандарт RJ-45. При отсутствии маркировки лучше ориентироваться на количество контактов, форму корпуса и тип кабеля.
Какие инструменты понадобятся для безопасного снятия коннектора
Для аккуратного демонтажа коннектора RJ-45 с интернет-кабеля необходим минимальный, но точный набор инструментов. Использование неподходящих средств приводит к повреждению жил или экрана кабеля, что исключает повторное использование. Ниже перечислены инструменты, обеспечивающие точность и безопасность при работе:

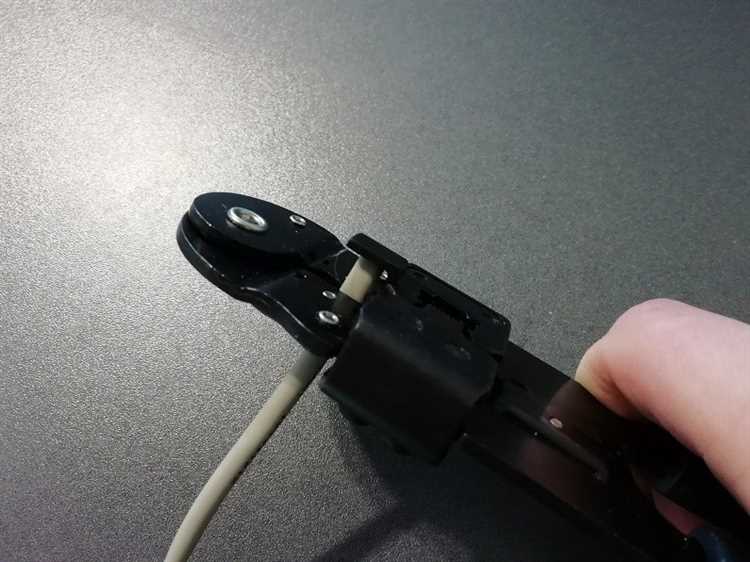

- Обжимной инструмент (кримпер) с функцией съёма: некоторые модели имеют встроенный зажим для снятия коннекторов, не повреждая защёлку и кабельную оболочку.
- Пинцет с тонкими изогнутыми концами: подходит для осторожного освобождения защёлки коннектора без давления на пластиковый корпус.
- Мини-отвёртка (плоская, 1.5–2 мм): используется для поддевания фиксатора, если защёлка заклинила или обломана.
- Монтажный нож с ограничителем: помогает надрезать внешнюю оболочку кабеля, если коннектор невозможно извлечь стандартным способом.
- Термоусадочная трубка или изолента: необходимы при последующем восстановлении изоляции, особенно если демонтаж повреждает внешнюю оболочку.
Работа проводится на антисдвиговой поверхности, чтобы избежать рывков и лишнего давления на жилы. Избегайте использования канцелярских ножей и пассатижей – они не дают нужной точности и часто повреждают контактные группы.
Подготовка кабеля перед демонтажом коннектора
Перед снятием коннектора необходимо оценить состояние кабеля и обеспечить доступ к рабочей зоне. Это предотвратит повреждение жил и упростит дальнейшие действия.
- Отключите кабель от оборудования. Убедитесь, что на линии отсутствует питание PoE, особенно при работе с активным сетевым оборудованием.
- Осмотрите наружную изоляцию. Если она повреждена или рассохлась, снимать коннектор без замены кабеля нецелесообразно.
- При наличии заливки горячим клеем или термоусадкой в месте обжима – аккуратно удалите её ножом или строительным феном, не задевая витые пары.
- Проверьте длину свободного участка кабеля – минимум 5–7 см от коннектора. Если кабель натянут или зажат, снимите его крепления.
- Используйте антистатический браслет при работе с кабелем, подключённым к чувствительному оборудованию, чтобы исключить повреждение схем.
- Подготовьте инструмент: кримпер с функцией удаления разъема, узкий пинцет, нож с острым лезвием, фен – если применялась термоусадка.
Только после этих шагов можно переходить к демонтажу без риска повреждения проводников и изоляции.
Пошаговая инструкция по снятию RJ-45 коннектора с витой пары
Шаг 1: Зафиксируйте кабель. Используйте зажим или удерживайте кабель рукой у основания коннектора. Это предотвратит повреждение жил при снятии разъёма.
Шаг 2: Подогрейте коннектор. Если он был обжат термоусадкой или залит клеем, аккуратно нагрейте его феном до 60–80 °C. Не допускайте перегрева, чтобы не повредить изоляцию проводников.
Шаг 3: Срежьте пластиковую защёлку. Лезвием или кусачками удалите фиксатор на верхней части разъёма – это облегчит снятие корпуса без деформации кабеля.
Шаг 4: Разрежьте корпус коннектора. Используйте острый нож или мини-болторез, чтобы надрезать пластиковый корпус вдоль (не поперёк), избегая повреждения внутренних жил.
Шаг 5: Снимите коннектор. После надреза аккуратно раздвиньте корпус пассатижами и снимите его. Если кабель обжат качественно, потребуется приложить умеренное усилие.
Шаг 6: Проверьте состояние жил. Осмотрите каждую из восьми жил на наличие повреждений, следов окисления или перегибов. При малейших повреждениях обрежьте участок и подготовьте витую пару заново.
Как избежать повреждения жил кабеля при демонтаже
Перед снятием коннектора убедитесь, что кабель не находится под натяжением. Изгиб под острым углом увеличивает риск микротрещин в изоляции и повреждения медных жил. Освободите кабель от зажимов и протяните его с минимальным усилием.
Не используйте металлические инструменты для извлечения коннектора из порта – это может привести к деформации оболочки и сдавливанию жил. Рекомендуется применять пластиковые съёмники или аккуратно действовать пальцами, удерживая разъём за основание.
Демонтируя обжатый RJ-45, не тяните за сам кабель. Удерживайте фиксатор и тяните строго по оси разъёма. При перекосе контакты могут повредить жилы внутри обжатой вилки.
Если планируется повторное использование кабеля, после демонтажа проверьте целостность каждой жилы при помощи тестера. Даже лёгкое нарушение контакта на одном проводнике может вызвать потерю сигнала или нестабильное соединение.
Не сгибайте участок кабеля ближе 2–3 см от конца, где происходит обжим. Это зона повышенной нагрузки, и любое механическое воздействие может вызвать перелом жил под изоляцией.
Когда стоит использовать термофен или обжимной инструмент
Термофен применяют при необходимости снять или переподключить коннектор с минимальным повреждением оболочки кабеля. Он эффективно размягчает пластик, особенно если коннектор крепится с помощью клея или термоусадки. Рабочая температура термофена должна быть в диапазоне 150–200°C, чтобы избежать перегрева и деформации жил. Не стоит использовать термофен для разборки коннекторов с механическим фиксатором без термоусадки.

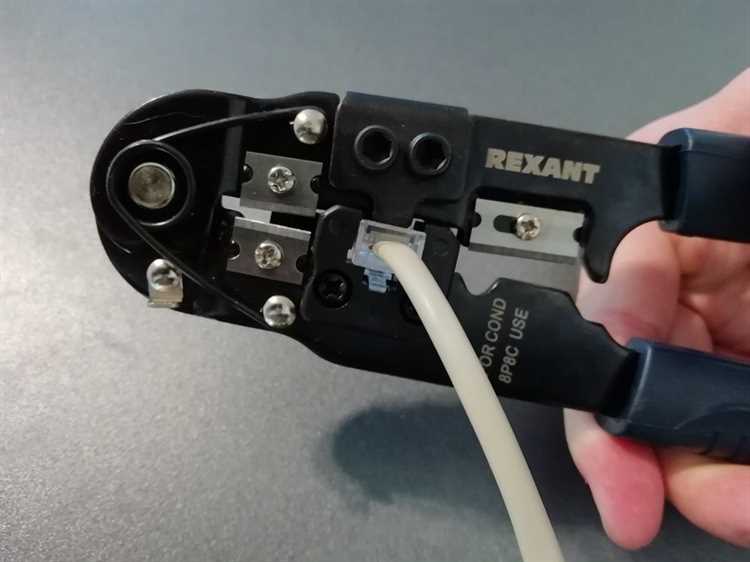

Обжимной инструмент
Использование термофена оправдано при работе с термоусадочными трубками и клеевыми соединениями, а обжимной инструмент обязателен при монтаже или ремонте, обеспечивая целостность и надежность электрического соединения.
Проверка состояния кабеля после снятия коннектора
Осмотрите медные жилы на предмет механических повреждений: изгибов, заломов и царапин. Жилы должны быть целыми, без следов окисления и коррозии. Визуально проверьте, чтобы изоляция каждого провода была неповреждённой и без следов перегрева.
Измерьте диаметр жилы с помощью штангенциркуля или микрометра – отклонение более 0,05 мм от стандартного диаметра (обычно 0,5 мм для кабелей категории 5e и выше) может указывать на деформацию, влияющую на передачу сигнала.
Проверьте гибкость кабеля: слишком жёсткие участки или трещины на изоляции свидетельствуют о снижении качества, что требует замены или восстановления оболочки.
Для оценки электрических характеристик используйте тестер кабелей (например, трассоискатель или мультиметр с функцией проверки целостности жил). Замыкание между жилами или обрыв снизит скорость соединения и вызовет потерю пакетов.
Не допускайте попадания влаги внутрь снятого участка. При необходимости обработайте оголённые жилы защитным составом на основе силикона или специализированного изолятора.
Как повторно использовать кабель после демонтажа коннектора
После снятия коннектора с интернет-кабеля важно оценить состояние проводников и изоляции. Повторное использование возможно при отсутствии повреждений и деформаций жил.
Проверка целостности: Внимательно осмотрите каждый проводник на наличие надломов и трещин. Если жила оголена, но не повреждена, ее можно аккуратно зачистить, удалив поврежденный участок длиной около 1–2 см.
Обновление изоляции: В местах с повреждениями изоляции рекомендуется использовать термоусадочную трубку или изоленту высокого качества, чтобы избежать коротких замыканий и ухудшения передачи сигнала.
Подготовка жил для нового коннектора: Обрежьте кабель ровно, используя специализированные бокорезы или стриппер, чтобы не повредить медные жилы. Расплетите жилы строго по стандарту (например, T568B) и срежьте концы для ровного монтажа нового RJ-45 разъема.
Использование качественных инструментов: Для установки нового коннектора применяйте кримпер с проверенными лезвиями. Это гарантирует плотный контакт и минимизирует риск повреждений жил.
Повторное использование кабеля целесообразно только при условии сохранения технических характеристик и отсутствия видимых дефектов. В противном случае лучше заменить кабель для стабильного интернет-соединения.
Вопрос-ответ:

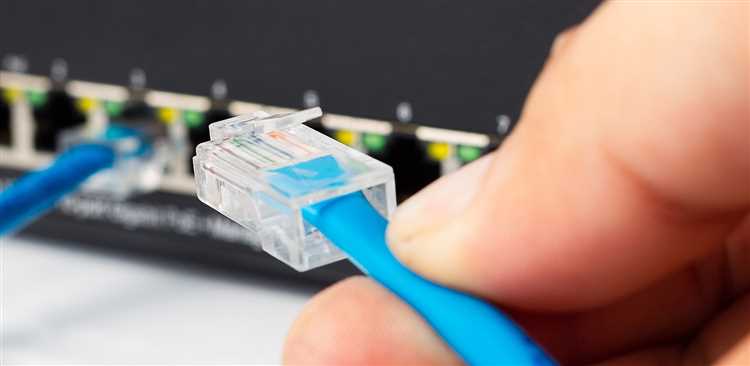

Как аккуратно отсоединить коннектор от интернет-кабеля, чтобы не повредить его?
Для аккуратного снятия коннектора сначала найдите защёлку на разъёме. Её нужно слегка нажать или сжать, чтобы разблокировать крепление. Затем осторожно потяните коннектор в сторону от кабеля, не дергая резко и не изгибая провод. Если используется пластиковый фиксатор, не применяйте чрезмерную силу — это поможет сохранить целостность деталей.
Почему при снятии коннектора с интернет-кабеля он иногда не отсоединяется и кажется застрявшим?
Такое происходит, если защёлка на разъёме остаётся зажатой или заклинивает из-за загрязнения или повреждений. Иногда пластиковый фиксатор прилипает или деформируется. В этом случае стоит внимательно проверить, нет ли на защёлке мусора или дефектов, и аккуратно нажать на фиксатор, чтобы разблокировать коннектор. Если он по-прежнему не снимается, можно попробовать чуть-чуть покачать разъём из стороны в сторону, не прилагая сильных усилий.
Можно ли использовать какие-то инструменты для снятия коннектора с интернет-кабеля, чтобы не повредить его?
Обычно специальные инструменты не требуются — достаточно нажать на защёлку пальцами. Однако в труднодоступных местах, где невозможно удобно взять коннектор руками, можно использовать небольшую плоскую отвертку или пинцет. Главное — делать это аккуратно, чтобы не сломать пластик и не повредить контакты. Перед использованием инструментов убедитесь, что вы не слишком сильно давите и не царапаете разъём.
Что делать, если коннектор с интернет-кабеля повреждён и не отсоединяется обычным способом?
Если защёлка сломалась или коннектор деформирован, безопаснее всего заменить сам коннектор, не пытаясь снять его силой. Для этого нужно аккуратно обрезать повреждённый участок кабеля, зачистить жилы и установить новый коннектор с помощью специальных инструментов. Если вы не уверены в своих навыках, лучше обратиться к специалисту, чтобы избежать ухудшения качества соединения.
Какие ошибки чаще всего совершают при снятии коннектора с интернет-кабеля и как их избежать?
Основные ошибки — резкие рывки и попытки отсоединить коннектор без нажатия на защёлку. Это приводит к повреждению фиксатора или самого кабеля. Чтобы избежать проблем, перед снятием обязательно найдите и нажмите фиксатор, затем аккуратно потяните разъём. Не стоит использовать силу или применять подручные предметы без осторожности. Следите, чтобы кабель не был перекручен или натянут во время отсоединения.
Как аккуратно отсоединить разъем RJ45 от интернет-кабеля, чтобы не повредить контактные жилы?
Для безопасного снятия разъема RJ45 сначала найдите защелку на корпусе коннектора. Нажмите на нее, чтобы освободить фиксатор. Затем аккуратно потяните коннектор, держа за пластиковый корпус, а не за сам кабель. Не стоит тянуть резко или силой — это может повредить жилы внутри. Если защелка трудно поддается, слегка пошевелите разъем из стороны в сторону, помогая ему выйти без усилий.
Что делать, если коннектор с интернет-кабеля застрял и не выходит при нажатии на защелку?
Если разъем не выходит при стандартном нажатии на защелку, попробуйте проверить, не повреждена ли защелка или корпус коннектора. Иногда пластиковая защелка может заклинить или немного сломаться. В этом случае можно аккуратно использовать тонкий инструмент, например пластиковую лопатку или маленькую отвертку, чтобы поддеть защелку и освободить разъем. Главное — не применять чрезмерную силу, чтобы не сломать коннектор и не повредить кабель. Если вы сомневаетесь, лучше обратиться к специалисту.
