Деревянный кубик-головоломка – не просто игрушка, а точная инженерная конструкция, требующая внимательного подхода к каждой детали. Основой служит твёрдая древесина: бук, клён или дуб – они выдерживают механическую нагрузку и сохраняют геометрию. Заготовки вырезаются с допуском не более 0,2 мм, чтобы в собранном состоянии элементы фиксировались с нужной плотностью без люфта и деформации.
Сначала изготавливаются шесть одинаковых модулей – они формируют основной каркас. Каждый модуль состоит из трёх соединённых под прямым углом брусков. Оптимальный размер одного элемента – 20×20×60 мм. Торцы подгоняются с помощью торцовочной пилы и шлифуются зерном 120–180. Важно соблюдать точность: ошибка в 0,5 мм нарушает всю сборку.
Для соединения элементов используется клей на основе ПВА D3, обеспечивающий прочность и минимальную усадку. Перед склейкой детали фиксируются в струбцинах, проверяется угол 90° с помощью малки. Сушка занимает не менее 4 часов при температуре 20–22°C. После этого блоки шлифуются до гладкости и маркируются для удобства сборки конечного куба.
Финишная обработка проводится маслом или воском. Лаки использовать не рекомендуется: они создают скользкую поверхность и затрудняют разборку. Идеальная поверхность – матовая, с лёгким сцеплением, чтобы элементы легко входили в пазы, но не выпадали самостоятельно. После полного высыхания можно переходить к сборке – интеллектуальному этапу, где точность изготовления напрямую влияет на качество головоломки.
Выбор породы древесины и подготовка заготовок
Для сборки головоломки важно использовать стабильную и достаточно твердую древесину. Оптимальны породы: бук, клён, ясень, граб. Они обладают высокой плотностью (650–750 кг/м³), что предотвращает деформации и обеспечивает чёткое сопряжение деталей.
Избегай хвойных пород – ель и сосна слишком мягкие, быстро изнашиваются. Дуб не рекомендован из-за выраженной текстуры и крупнопористой структуры, усложняющей точную обработку.
Заготовки следует делать из тщательно высушенного материала (влажность 8–10%). Используй рейсмус или ленточную пилу для получения точных параллелепипедов с допуском не более ±0,2 мм по каждой стороне. Размер зависит от модели, но классический вариант – кубики 20×20×20 мм.
Поверхность заготовок обрабатывай наждачной бумагой зернистостью P120–P240. Это обеспечит хорошее сцепление клея и избавит от заноз. Следи, чтобы волокна не имели наклонов – это снижает прочность шипов и стыков.
Храни готовые элементы в сухом помещении при постоянной температуре, чтобы избежать коробления до сборки. Не смешивай заготовки из разных пород – различия в плотности и расширении при смене влажности разрушат точность головоломки.

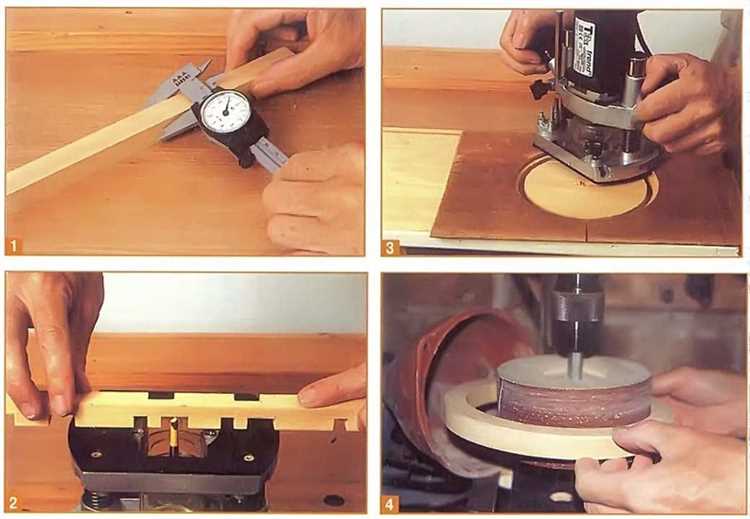

Инструменты и приспособления для распила и шлифовки деталей
Лобзик с направляющей – основной инструмент для точного распила деревянных заготовок под прямым углом. Лучше использовать электрический лобзик с возможностью регулировки оборотов и подключения к направляющей шине. Это обеспечивает ровные линии и исключает смещение заготовки.
Торцовочная пила с функцией фиксации угла – оптимальна для получения идеально одинаковых по длине элементов кубика. Рекомендуется использовать диск с мелкими зубьями (от 60 зубьев на 190 мм) для чистого среза без сколов.
Зажимы и струбцины необходимы для фиксации заготовок во время резки и шлифовки. Используйте угловые зажимы для стабильного удержания деталей под 90°.
Шлифовальный блок с наждачной бумагой зернистостью P120–P240 применяется для ручной доводки кромок и поверхностей. Начинайте с P120 для удаления следов пиления, завершайте обработку бумагой P240 для гладкой поверхности без заусенцев.
Настольная шлифмашина (ленточная или дисковая) ускоряет обработку при больших объемах. Подходит для калибровки граней и устранения микронных перепадов. Рабочая поверхность должна быть оборудована упором под прямым углом.
Калибровочная линейка или штангенциркуль – обязательны для проверки точности размеров. Отклонения более 0,5 мм между элементами недопустимы для корректной сборки головоломки.
Пылеудаляющая система (вытяжка или строительный пылесос) подключается к электроинструментам для предотвращения накопления мелкой пыли и обеспечения чистоты распила и шлифовки.

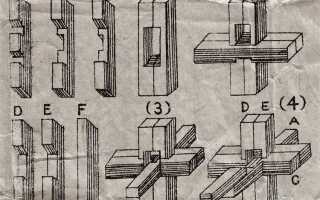

Создание схемы соединения элементов кубика
Для начала необходимо определить точное количество элементов, из которых будет состоять кубик. Классическая головоломка типа «змейка» включает 7 деталей различной формы, каждая из которых должна соединяться с соседними по принципу плотной посадки без люфтов.
Каждую деталь необходимо начертить на миллиметровке в виде 3D-проекции. Учитывайте размеры: стандартный размер одного кубика – 20×20×20 мм. На схеме следует отметить выступы и пазы, предназначенные для сцепления. Глубина паза – 10 мм, ширина и высота равны 20 мм, чтобы обеспечить стабильное соединение.
Важно продумать порядок сборки: некоторые детали должны быть вставлены под углом или с поворотом, поэтому схема должна включать стрелки, указывающие направление вставки. Для замков типа «ласточкин хвост» требуется обеспечить сужение по направлению к центру на 1,5 мм с каждой стороны.
Номер каждой детали должен быть пронумерован в соответствии с последовательностью сборки. Это упростит контроль на этапе подгонки. Не допускается совмещение более трёх соединений в одной точке – это приведёт к деформации материала при сборке.
Финальный этап – проверка схемы на совместимость всех узлов. Используйте макет из плотного картона, чтобы убедиться, что каждая деталь встаёт на место без усилий и зазоров. При необходимости корректируйте углы сопряжения с точностью до 0,5 мм.
Резка и подгонка элементов под заданные размеры
Для сборки деревянного кубика-головоломки требуется 27 одинаковых кубиков с длиной ребра 20 мм. Материал – сухая древесина твёрдых пород: бук, клён или дуб. Заготовку следует выбирать без сучков и трещин, с прямыми волокнами. Оптимальная толщина доски – 20 мм.
Распиливание производят на циркулярной пиле с упором. Сначала доска нарезается на полосы шириной 20 мм, затем каждая полоса – на отрезки длиной 20 мм. Для точности применяется упорная планка и каретка. Отклонение по длине – не более ±0,2 мм, иначе в собранной фигуре появятся зазоры.
После распила необходимо калибровать элементы. Каждый кубик проверяется штангенциркулем. Отклонения устраняются шлифовкой на плоскошлифовальном станке или вручную на шлифовальной плите с наждачной бумагой зернистостью P180–P240.
Особое внимание уделяется прямоугольности. Диагональные измерения должны совпадать с погрешностью до 0,1 мм. Несовпадения устраняются правкой углов на шлифовальном шаблоне. Перед дальнейшей сборкой каждый элемент маркируется для исключения перепутывания.
Склеивание и проверка подвижности частей головоломки
Перед склеиванием убедитесь, что все элементы точно подогнаны: зазоры не превышают 0,3 мм, детали плотно прилегают друг к другу, но не заклинивают. Используйте столярный клей типа ПВА D3 – он даёт прочное соединение и допускает небольшую корректировку деталей в течение 2–3 минут после нанесения.
- Наносите клей точечно на контактные поверхности, избегая излишков. Избыток клея затрудняет движение соединений и требует удаления сразу после сборки.
- Фиксируйте детали струбцинами с умеренным усилием. Слишком сильное давление может вызвать перекос и деформацию элементов.
- Дайте клею высохнуть не менее 6 часов при температуре 20–25 °C и влажности до 60 %. После этого удалите заусенцы и остатки клея мелкой наждачной бумагой (зерно P180–P240).
Для проверки подвижности:
- Соберите кубик полностью без усилия. Если сборка требует чрезмерного давления, проверьте на наличие клеевых потёков или перекосов.
- Разберите и снова соберите головоломку не менее пяти раз. Все элементы должны двигаться плавно, с лёгким сопротивлением.
- Если движение затруднено, определите точку трения, подточите проблемный участок вручную и повторите проверку.
Идеально собранный кубик должен разбираться и складываться за 10–15 секунд без люфтов и заклиниваний. Перед финальной сборкой пронумеруйте элементы, чтобы не перепутать порядок соединений.
Финишная обработка: шлифовка, покрытие и сборка
После сборки деревянных деталей кубика приступают к шлифовке для устранения неровностей и заусенцев. Используйте наждачную бумагу с зернистостью 120-150 для первичной обработки, затем 220-320 для сглаживания поверхности. Особое внимание уделяйте углам и внутренним пазам, чтобы сохранить точность соединений.
Для защиты древесины и улучшения тактильных свойств рекомендуется наносить покрытие. Оптимально применять натуральные масла – льняное или тунговое, которые глубоко впитываются и подчеркивают текстуру. Наносите тонким слоем кистью или тряпкой, выдерживая время впитывания 15–20 минут, затем удаляйте излишки. После высыхания нанесите 2–3 слоя с промежуточной шлифовкой мелкозернистой бумагой (320-400).
Для дополнительной прочности можно использовать воски на пчелином воске, которые создают тонкую защитную пленку, не изменяя естественный цвет. Важно избегать лакировки с глянцевым эффектом, чтобы сохранить матовость и комфорт при игре.
Сборка кубика после обработки требует проверки плотности стыков. Если подвижные элементы туго двигаются, слегка пройдитесь мелкой шкуркой по контактным поверхностям. Для закрепления соединений используйте древесный клей с быстродействием, избегая излишков, которые могут деформировать части.
Вопрос-ответ:
Какие материалы понадобятся для изготовления деревянного кубика-головоломки своими руками?
Для работы потребуется плотная древесина средней твердости, например, бук или липа, поскольку они хорошо обрабатываются и устойчивы к износу. Кроме древесины, понадобятся инструменты: ножовка или лобзик для распила, наждачная бумага для шлифовки, клей для соединения деталей и карандаш с линейкой для разметки. Также полезно иметь столярный струбцин для фиксации деталей во время склейки.
Как правильно разметить детали для будущего кубика, чтобы все части точно совпали при сборке?
Разметку рекомендуется выполнять с максимальной точностью, используя линейку и карандаш с тонким стержнем. Начинайте с определения общей длины ребра куба, затем делите его на равные части, соответствующие количеству сегментов головоломки. Каждый элемент следует очертить аккуратно, чтобы не было перекосов. Полезно сначала сделать шаблон из бумаги или тонкой фанеры и проверить подгонку, прежде чем переносить разметку на основной материал.
Какие этапы нужно соблюдать при сборке деревянного кубика-головоломки для обеспечения прочности конструкции?
Сборка состоит из нескольких важных этапов. Сначала вырезают все детали согласно разметке, тщательно шлифуют каждую, чтобы убрать заусенцы и неровности. После этого элементы примеряют без клея, проверяя плотность посадки. Затем наносят клей на сопрягаемые поверхности и аккуратно соединяют части, используя струбцины для фиксации до полного высыхания клея. После склейки полезно проверить ход деталей, чтобы убедиться, что головоломка легко разбирается и собирается.
Какие советы можно дать по отделке деревянного кубика, чтобы он выглядел привлекательно и служил дольше?
Для отделки обычно применяют натуральные масла или восковые составы, которые подчеркивают текстуру дерева и защищают поверхность от влаги и загрязнений. После шлифовки и сборки кубика стоит нанести несколько слоев масла с промежуточной полировкой мягкой тканью. Избегайте использования глянцевых лаков, так как они могут сделать поверхности скользкими и ухудшить функциональность головоломки.
Как избежать ошибок при сборке, которые могут привести к тому, что головоломка не будет правильно работать?
Чаще всего проблемы возникают из-за неточной разметки или неправильной подгонки деталей. Рекомендуется не торопиться и тщательно проверять размеры каждого элемента перед вырезанием. При шлифовке важно не делать поверхности слишком гладкими, иначе детали будут плохо фиксироваться. Также следует внимательно следить за равномерностью клеевого слоя, чтобы не было деформаций. Внимательная работа на каждом этапе поможет избежать большинства типичных ошибок.
Какие материалы и инструменты понадобятся для самостоятельного изготовления деревянного кубика головоломки?
Для изготовления деревянного кубика головоломки потребуются древесина средней твердости, например, липа или бук, мелкие пилы или лобзик для распила заготовок, наждачная бумага для обработки поверхности, клей для дерева, а также карандаш и линейка для разметки деталей. Возможно, понадобится дрель с тонким сверлом для создания отверстий, если конструкция предполагает соединение на шипах или с помощью деревянных штырей.
