Шкаф с выдвижными ящиками – практичное решение для хранения одежды, инструментов или мелочей. Сборка начинается с точного расчёта размеров. Например, для корпуса высотой 1800 мм, шириной 800 мм и глубиной 500 мм потребуется плита ЛДСП толщиной 16 мм. При планировании важно учесть внутренние зазоры: на каждый ящик по 15–20 мм по высоте и 12–15 мм по ширине для направляющих.
Для выдвижных ящиков лучше использовать роликовые направляющие: они просты в установке и подходят для нагрузки до 25 кг. Оптимальная длина – 400–450 мм при глубине шкафа 500 мм. Чтобы избежать перекосов, направляющие нужно крепить строго горизонтально, на расстоянии не менее 40 мм от нижнего края ящика. Рекомендуется сверлить под евровинты диаметром 5 мм, чтобы избежать расщепления ЛДСП.
Все детали нарезаются строго по чертежу. Боковины корпуса соединяются с нижней и верхней панелями через конфирматы. Перед сборкой следует сделать присадку под шканты или эксцентрики, если используется скрытая фурнитура. Ящики собираются из четырёх стенок и дна из ХДФ. После закрепления направляющих и установки фасадов проверяется плавность хода и зазоры между элементами – допустимое отклонение не более 1 мм.
Выбор материалов и фурнитуры для корпуса и ящиков
Для изготовления корпуса подойдут ЛДСП толщиной 16 или 18 мм. Первый вариант дешевле и легче, второй прочнее и устойчив к деформации. Кромка ПВХ 0,4–2 мм защищает торцы от влаги и механических повреждений. Обработка всех сторон обязательна.
Для задней стенки корпуса лучше использовать ХДФ толщиной 3,2 мм. Он обеспечивает жёсткость конструкции, особенно при диагональной фиксации. Прикрепляется на гвозди или саморезы с утопленной головкой.
Ящики собираются из ЛДСП или фанеры толщиной 12–16 мм. Для дна подойдёт ХДФ. Если планируется высокая нагрузка – используют фанеру толщиной от 6 мм. Крепление дна должно быть в пазу или на саморезы с утоплением.
Для направляющих ящиков стоит выбирать шариковые с полным выдвижением, нагрузкой от 25 до 45 кг. Длина – в зависимости от глубины ящика, но с учётом зазоров: корпус минус 5–10 мм. Надёжные производители: Boyard, Hettich, Blum.
Петли и стяжки – металлические, с антикоррозийным покрытием. Для сборки корпуса подойдут евровинты или эксцентриковые стяжки. Шканты применяются для усиления соединений.
Ручки выбираются по типу крепления (сквозные, накладные, врезные) и длине, соответствующей ширине фасада. Не стоит экономить на фурнитуре – дешёвые направляющие быстро выходят из строя, особенно при ежедневной эксплуатации.
Как рассчитать размеры ящиков и направляющих
Для расчёта размеров ящиков и направляющих сначала измеряется внутренняя ширина корпуса шкафа. Из неё вычитается двойная ширина направляющих – обычно это 26 мм (по 13 мм с каждой стороны), если используются стандартные шариковые направляющие. Например, при ширине корпуса 600 мм чистая ширина ящика будет 574 мм.
Глубина ящика зависит от глубины шкафа и типа направляющих. Если используются направляющие полного выдвижения длиной 400 мм, глубину ящика делают 390–395 мм, чтобы избежать упора задней стенки в корпус. При глубине шкафа 500 мм устанавливают направляющие 450 мм и делают ящик 440–445 мм.
Высоту рассчитывают с учётом количества ящиков и высоты фасадов. При трёх ящиках в секции высотой 720 мм можно задать высоты фасадов: нижний – 260 мм, средний – 220 мм, верхний – 200 мм. Корпус ящика обычно на 30–40 мм ниже фасада. Если фасад 220 мм, то корпус ящика – около 180–190 мм.
Зазоры между ящиками и корпусом: по 2 мм сверху и снизу фасада, между фасадами – 3 мм. Эти величины закладываются при расчёте высоты каждого элемента. Ошибки в этих значениях приводят к перекосам и заеданиям при открывании.
Разметка и распил деталей под корпус шкафа
Для корпуса шкафа с выдвижными ящиками потребуется минимум четыре основных элемента: две боковины, верхняя и нижняя панели, а также задняя стенка. Материал – ЛДСП толщиной 16 или 18 мм. Рекомендуемая глубина шкафа – 500–550 мм, ширина и высота подбираются под конкретное помещение и количество ящиков.
Перед разметкой проверь диагонали листа ЛДСП – на фабричных плитах возможны отклонения. Используй металлическую линейку и угольник. Все линии отмечай тонким остро заточенным карандашом или ножом, чтобы избежать размытых границ при резке.
Боковые стенки размечаются первыми. Если планируется, например, шкаф высотой 1800 мм и глубиной 550 мм, то размеры боковин – 1800×550 мм. Верх и низ шкафа обычно на 32 мм короче глубины боковин (если панели монтируются между ними) – в этом случае по 518 мм при толщине ЛДСП 16 мм.
Задняя стенка – из ХДФ или фанеры 4 мм. Её размеры соответствуют внутреннему габариту корпуса: высота шкафа минус толщина нижней и верхней панелей, ширина – между боковинами. Для примера: 1768×568 мм.
Распил производи на форматно-раскроечном станке или с помощью циркулярной пилы с направляющей. Пильный диск – с минимальным числом сколов, 60–80 зубьев, желательно с подрезным ножом. При ручной резке фиксируй направляющую струбцинами, режь за один проход, без рывков.
Все детали после распила должны быть промаркированы. Указывай не только название (боковина, дно), но и ориентацию: вверх/низ, лицевая/тыльная сторона. Это избавит от ошибок при сверлении и сборке.
При необходимости учти припуски для кромкования. Обычно оставляют по 1–2 мм с каждой стороны, затем срез обрабатывают кромочным фрезером или обрезают заподлицо ножом.

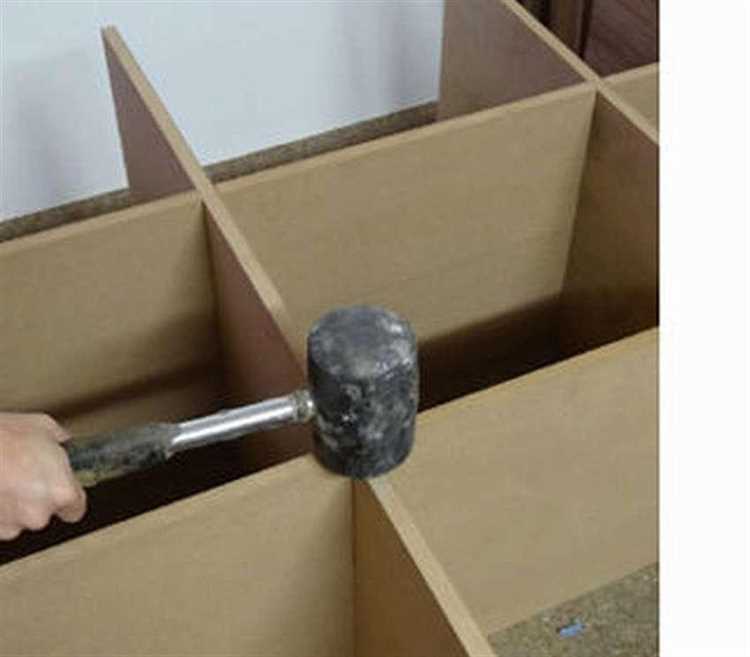

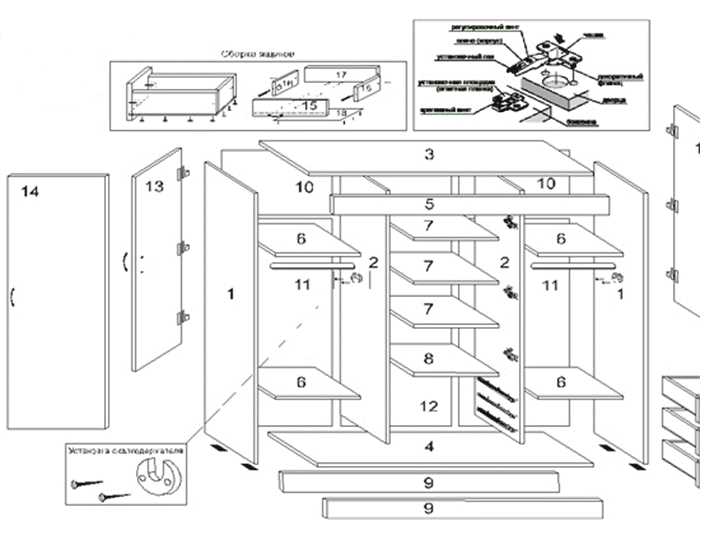

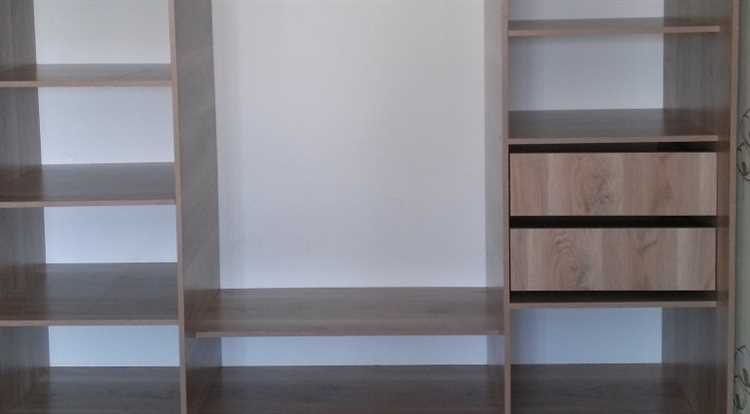

Сборка корпуса шкафа на конфирматы или уголки
Перед сборкой необходимо разметить боковые стенки, дно, крышку и перегородки. Для соединения на конфирматы отступ от края детали – 7 мм, диаметр сверла – 5 мм. Глубина – 50 мм. Отверстия сверлятся строго перпендикулярно, иначе крепление будет перекошено. Шуруповёрт использовать с ограничением крутящего момента, чтобы не сорвать резьбу.
Если применяется соединение на металлические уголки, необходимо выбрать уголки с ребром жёсткости и минимум двумя отверстиями на каждой полке. Крепление производится саморезами 4×16 мм, при этом важно предварительно засверлить отверстия диаметром 2 мм, чтобы избежать растрескивания ЛДСП. Уголки ставятся по паре на каждое соединение – по одному ближе к переднему и заднему краю.
Корпус собирается в горизонтальном положении. Сначала соединяются боковины с нижней панелью, затем верхняя часть и внутренние перегородки. Уровень строго проверяется строительным угольником. При использовании конфирматов дополнительно можно проложить соединения мебельными шкантами для усиления конструкции. При установке уголков корпус дополнительно фиксируется струбцинами до полного закручивания саморезов.
После сборки диагонали проверяются рулеткой – разница не должна превышать 2–3 мм. Иначе потребуется временная распорка или дополнительное выравнивание. Все кромки должны быть без сколов. При необходимости место соединения обрабатывается мебельным карандашом под цвет ЛДСП.
Установка направляющих под выдвижные ящики
Перед установкой направляющих необходимо точно разметить места крепления. Измеряется высота фасада ящика и отступы от нижней части боковины корпуса. Для стандартных направляющих с частичным выдвижением оптимальный зазор между ящиками – 2–3 мм. При использовании полного выдвижения зазор можно уменьшить до 1,5 мм.
Направляющие крепятся к внутренней стороне боковин корпуса. Сначала прикладывается наружная часть направляющей, выравнивается по уровню и фиксируется саморезами. Длина направляющих должна соответствовать глубине корпуса минус 1–2 см. При установке важно строго соблюдать горизонтальность – перекос приведёт к заеданию механизма.
После крепления направляющих к корпусу, внутренняя часть фиксируется к боковым стенкам ящика. Разметка производится с учётом толщины дна и нижнего зазора – обычно 12–15 мм от нижней кромки боковины. Направляющие вставляются до щелчка, после чего проверяется ход ящика. Он должен двигаться плавно, без усилий и перекосов.
Если ящик перекошен, проверяется симметричность установки направляющих с обеих сторон. Возможные отклонения устраняются путём повторной разметки и корректировки положения направляющих. Не допускается установка на шканты или клей – крепление должно быть строго на саморезы, желательно с потайной головкой длиной 16–20 мм.

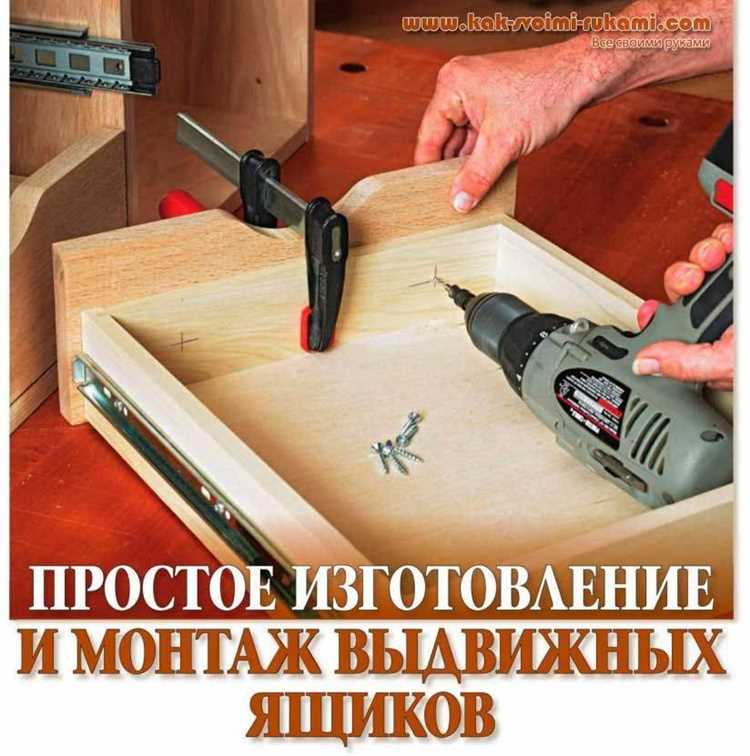

Сборка ящиков с учетом зазоров и креплений
При сборке ящиков важно сразу учитывать технические зазоры: между стенками ящика и направляющими должно оставаться по 12,5 мм с каждой стороны. Это стандарт для шариковых направляющих с полной выкаткой. При использовании других типов (например, роликовых) значение может отличаться – всегда проверяйте требования производителя направляющих.
Перед началом разметки проверьте геометрию всех деталей. Боковины должны быть строго одинаковой длины, задняя и передняя стенки – короче на 25 мм (по 12,5 мм с каждой стороны под направляющие). Глубина ящика определяется длиной направляющих: стандартные размеры – 300, 350, 400 мм и так далее с шагом 50 мм.
Для прочного соединения используйте евровинты 6,4×50 мм или конфирматы. Предварительно засверливайте отверстия сверлом 4–5 мм, чтобы избежать раскалывания ДСП. Склейку деталей можно дополнить шурупами 3,5×30 мм, но только при наличии жесткой задней стенки из ЛДСП, а не из ХДФ.
Задняя стенка крепится в паз или накладывается поверх, в зависимости от конструкции. В первом случае глубина паза – 4 мм, расстояние от задней кромки боковины – 10 мм. При накладном креплении ХДФ-панель фиксируется гвоздями 1,2×25 мм с шагом 80–100 мм. При использовании саморезов выбирайте вариант с пресс-шайбой для увеличения прижимной площади.
Для фронтальной панели ящика выдерживайте зазоры: по 2 мм сверху и снизу, 2–3 мм по бокам. Для точной установки используйте монтажные шаблоны или двусторонний скотч на время фиксации. Крепеж – шурупы 4×30 мм через предварительно просверленные отверстия в фасаде и стенке ящика. При необходимости корректировки предусмотрите продолговатые отверстия в фанере или ЛДСП ящика.
После сборки проверьте плавность хода направляющих, отсутствие перекосов и совпадение зазоров. Регулировка осуществляется за счёт овальных отверстий в направляющих или положения фасадов. Ошибки при установке креплений могут привести к заеданиям и перекосу ящиков.
Регулировка положения фасадов и доводчиков
После установки ящиков и фасадов важно точно отрегулировать их положение и работу доводчиков. Это обеспечивает равномерные зазоры, плавное закрытие и отсутствие перекосов.
- Петли с регулировкой по трем осям позволяют точно выровнять фасад:
- Горизонтальная регулировка – винт ближе к корпусу петли. Поворачивая его, можно сдвинуть фасад влево или вправо на 2–3 мм.
- Вертикальная регулировка – достигается за счёт ослабления крепления планки к корпусу. Смещение вверх/вниз – до 5 мм.
- Глубинная регулировка – винт на торце петли. Позволяет прижать фасад ближе к корпусу или отдалить его.
- Если фасад цепляется за соседний или корпус, сначала корректируется горизонтальное положение, затем вертикальное.
- Для выдвижных ящиков с направляющими типа Tandem или аналогами:
- На нижней части направляющих есть эксцентриковые механизмы – вращая их, можно выровнять фронт по вертикали (±2 мм).
- Если предусмотрена фронтальная регулировка – используется винт на креплении фасада, позволяющий сдвинуть его по горизонтали (±1,5 мм).
При регулировке доводчиков:
- Механизмы с усилием закрытия настраиваются винтом. Ослабление уменьшает силу доводки, затяжка – увеличивает.
- Если доводчик встроен в направляющую, перед регулировкой убедитесь, что ящик установлен до упора. Иначе механизм не будет срабатывать корректно.
- Убедитесь, что при закрытии нет удара – это признак слишком сильной пружины или перекоса.
После всех корректировок проверяется синхронность зазоров, плотность прилегания фасадов и плавность хода. При необходимости регулировка повторяется на открытых и закрытых фасадах для исключения деформаций в разных положениях.
Проверка работы ящиков и устранение перекосов
После установки ящиков необходимо проверить точность хода и параллельность направляющих. Даже минимальные перекосы могут привести к заеданию или перекосу при выдвижении.
- Выдвиньте каждый ящик полностью. Он должен двигаться без усилий, без рывков и перекосов.
- Если заметен перекос – проверьте горизонтальность направляющих уровнем. Отклонение более 1–2 мм уже критично.
- Убедитесь, что направляющие закреплены строго параллельно друг другу. Расстояние между ними в передней и задней части должно совпадать с точностью до миллиметра.
- Проверьте глубину посадки направляющих в корпус. Если одна из сторон углублена сильнее, ящик будет перекошен по диагонали.
Для устранения перекосов:
- Ослабьте крепёж направляющей с той стороны, где наблюдается перекос.
- Сдвиньте направляющую до выравнивания положения. Проверьте уровнем.
- Закрутите крепёж обратно, предварительно сделав новые отверстия при необходимости.
- Если ящик перекашивает в закрытом положении – проверьте симметрию боковин самого ящика. Возможна неравномерность сборки или неточность реза деталей.
- При использовании роликовых направляющих убедитесь, что ролики не деформированы, и они входят в пазы без люфта.
После корректировки каждого ящика проверьте зазор между фасадом и корпусом. Он должен быть равномерным по периметру и составлять около 2–3 мм.
