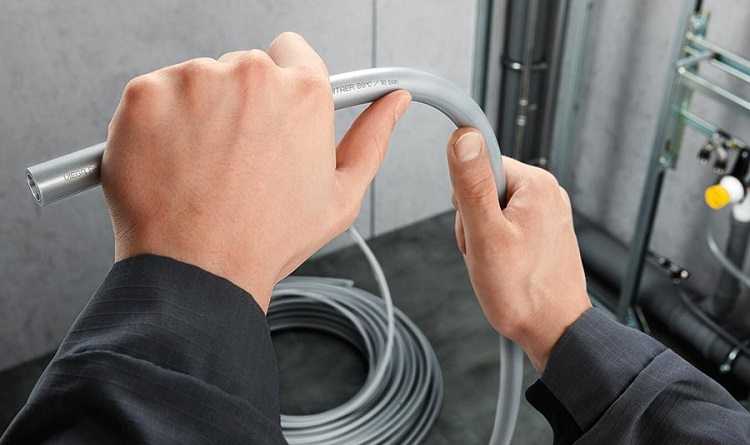

Металлопластиковые трубы сочетают гибкость, устойчивость к коррозии и малый вес, что делает их популярными при обустройстве водопровода в жилых и коммерческих помещениях. Однако надёжность всей системы напрямую зависит от качества соединений. Неправильно выбранный тип фитинга или ошибки при монтаже могут привести к протечкам и снижению давления в сети.
Для соединения металлопластиковых труб применяются два основных метода: пресс-фитинги и компрессионные (разъёмные) фитинги. Пресс-соединения обеспечивают максимальную герметичность и долговечность (до 50 лет службы), но требуют специального инструмента – пресс-клещей. Компрессионные варианты можно устанавливать вручную, что удобно при мелком ремонте, но они нуждаются в периодической проверке и подтяжке.
Перед соединением трубы обрезают под прямым углом, снимают фаску и калибруют внутренний диаметр. Это особенно важно для исключения деформаций и обеспечения плотного прилегания уплотнительных колец. При использовании пресс-фитингов кольцо из нержавеющей стали обжимается вокруг трубы с усилием до 32 кН, создавая неразборное соединение. Компрессионные фитинги требуют равномерной затяжки гаек с контролем усилия – чрезмерное давление может повредить трубу, недостаточное приведёт к утечкам.
Для магистральных участков и скрытой прокладки предпочтительнее использовать пресс-соединения – они не требуют технического обслуживания. В местах с возможностью доступа, например, возле сантехприборов, допустимо применять разъёмные соединения, особенно при условии будущей разборки.
Выбор фитингов для соединения металлопластиковых труб
Для соединения металлопластиковых труб применяются компрессионные, пресс-фитинги и резьбовые адаптеры. Выбор зависит от условий монтажа, диаметра труб и требований к герметичности.

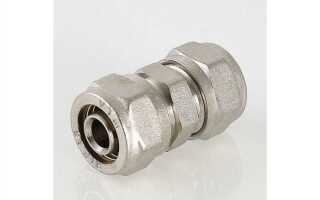

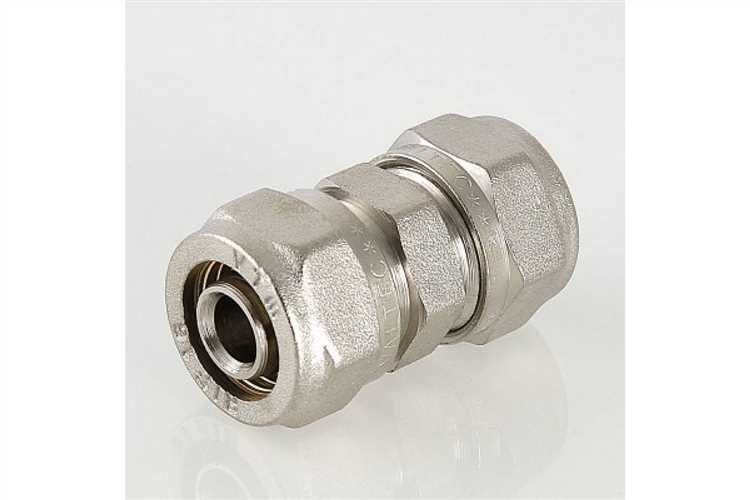

Компрессионные фитинги (обжимные) устанавливаются с помощью гаечного ключа. Они состоят из латунного корпуса, накидной гайки и разрезного кольца. Диаметр подбирается точно по трубе – например, для трубы 16×2 мм подходит фитинг 16 мм. Преимущество – возможность разборки, но уплотнение со временем требует проверки.

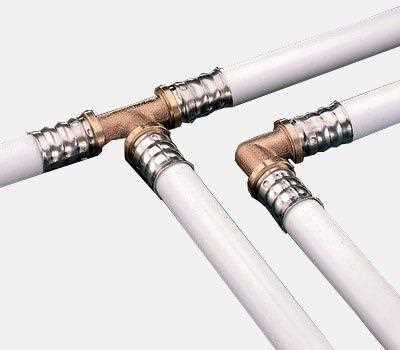

Пресс-фитинги обеспечивают надежное неразъемное соединение. Монтаж выполняется пресс-инструментом, который обжимает металлическую гильзу. Подходят для скрытой укладки в стены и стяжки. Применяются в системах с рабочим давлением до 10 бар и температурой до 95 °C. Например, фитинг с маркировкой TH или U подходит для труб TECE, Rehau, Uponor.
Резьбовые фитинги необходимы при переходе на металл или подключении к сантехническим приборам. Резьба должна быть стандарта G (дюймовая цилиндрическая), герметизация выполняется лентой ФУМ или анаэробным герметиком. Обращать внимание следует на качество латуни – марки CW617N или CW614N без примесей свинца.
При выборе фитинга важно учитывать толщину стенки трубы: несоответствие может привести к утечке. Также следует избегать дешевых изделий из силумина – они подвержены коррозии и растрескиванию. Надежные производители: Valtec, Viega, Henco, Comisa.
Подготовка труб к соединению: резка и снятие фаски
Резку металлопластиковых труб выполняют только специализированным труборезом с острым роликовым ножом. Ножницы для пластиковых труб применять нельзя – срез получится неровным, что приведёт к утечкам. При резке трубу удерживают строго перпендикулярно к инструменту, избегая перекосов, чтобы торец остался прямым.
После резки необходимо удалить внутренние и внешние заусенцы. Для этого используется специальный калибратор с фаскоснимателем. Калибровку выполняют с лёгким нажимом, вращая инструмент по часовой стрелке. Внутренняя фаска облегчает вход фитинга, а внешняя – предотвращает срез уплотнительных колец при сборке. Глубина фаски должна быть 1–1,5 мм под углом около 30°. Без снятия фаски возможна деформация слоя алюминия, что негативно скажется на герметичности соединения.
При подготовке участков, находящихся близко к стене или в нише, используют компактные фаскосниматели и труборезы с малым радиусом захвата. Категорически не допускается использование напильника или ножа – они не обеспечивают точной геометрии обработки. Перед соединением торец протирается от пыли и стружки сухой тканью.
Как использовать обжимные фитинги при монтаже
Обжимные фитинги применяются для соединения металлопластиковых труб без сварки и специальных пресс-инструментов. Правильная установка обеспечивает герметичность и долговечность соединения.
- Обрежьте трубу строго перпендикулярно. Используйте труборез, чтобы избежать деформации краёв. Неровный срез может привести к течи.
- Снимите фаску с внутренней и внешней стороны трубы. Это уменьшает риск повреждения уплотнительного кольца при сборке.
- Наденьте гайку и обжимное кольцо на трубу. Сначала гайка, затем кольцо. Убедитесь, что кольцо расположено на расстоянии 1–2 мм от конца трубы.
- Вставьте штуцер фитинга в трубу до упора. Если штуцер входит с усилием – это нормально, так обеспечивается плотное прилегание.
- Сдвиньте обжимное кольцо и гайку к фитингу. Затяните гайку вручную, затем ключом – примерно на 1–1,5 оборота. Излишняя затяжка может деформировать трубу или сорвать резьбу.
После монтажа включите воду и проверьте соединение. При обнаружении капель – подтяните гайку на ¼ оборота. Если течь не устраняется, разберите узел, проверьте целостность кольца и правильность посадки штуцера.
Повторное использование обжимного кольца не рекомендуется: оно деформируется при первом монтаже и может не обеспечить герметичности при повторной установке.
Особенности резьбовых соединений с металлопластиком
Резьбовые соединения применяются при стыковке металлопластиковых труб с арматурой или металлическими элементами системы. Основной элемент – фитинг с наружной или внутренней резьбой, чаще всего латунный, реже – из никелированной латуни или бронзы. Для герметичности используется уплотнительное кольцо, фум-лента или сантехнический лен, в зависимости от типа резьбы и условий эксплуатации.
При монтаже важно учитывать, что прямое накручивание металлической резьбы на пластиковую часть трубы недопустимо – применяется накидная гайка с цанговым обжимом и переходной фитинг. Усилие при затяжке ограничено: чрезмерное давление приводит к деформации трубной вставки и нарушению герметичности. Оптимальный момент затяжки – 30–40 Н·м для фитингов диаметром 16–20 мм.
Не допускается многократный демонтаж и повторная установка одного и того же соединения – износ резьбы и деформация уплотнителей резко снижают надежность стыка. При необходимости разборки используют новые уплотнительные материалы и визуально оценивают состояние резьбы и кольца.
Монтаж выполняется строго перпендикулярно направлению трубы, без перекоса. При соединении с резьбовой арматурой из стали рекомендуется использовать диэлектрическую вставку во избежание гальванической коррозии.
Для горячего водоснабжения предпочтительны соединения с уплотнительными кольцами из EPDM или силикона, устойчивыми к температуре до +95 °C и давлению до 10 бар. Обычные резьбовые соединения допускаются только в системах с невысокой температурной нагрузкой.

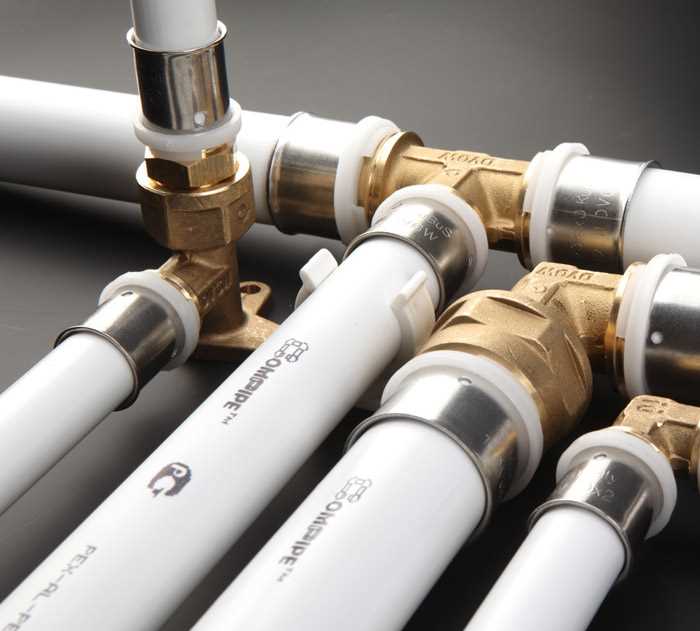

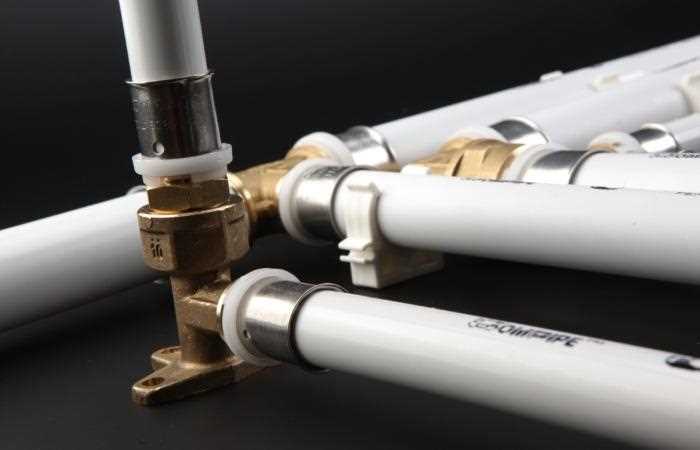

Монтаж труб с пресс-фитингами: пошаговая инструкция
Пресс-фитинги обеспечивают герметичное соединение без резьбы и сварки. Для монтажа потребуется труборез, калибратор, фаскосниматель и пресс-инструмент с подходящей матрицей.
- Отрезать трубу под углом 90° при помощи трубореза. Исключить заусенцы и овальность среза.
- Откалибровать внутренний диаметр, восстановив форму после резки. Использовать фаскосниматель для снятия внутренней и внешней фаски.
- Вставить трубу до упора в корпус фитинга. Контролировать видимость контрольных отверстий (если есть) для точной глубины вставки.
- Установить матрицу пресса согласно типоразмеру фитинга. Проверить надежность фиксации матрицы.
- Разместить пресс-кольцо на фитинге и произвести обжим до полного замыкания инструмента. Повторная обжатка недопустима.
- Проверить, что гильза обжата равномерно, без перекоса и деформации. Очистить место соединения от возможных загрязнений.
После сборки провести опрессовку системы под давлением не менее 6 бар в течение 30 минут. Не допускается монтаж при температуре ниже +5 °C без предварительного прогрева компонентов.
Использование пластиковых и латунных переходников
Пластиковые переходники изготавливаются из полипропилена (PP-R) или сшитого полиэтилена (PE-X). Они легкие, не подвержены коррозии, устойчивы к большинству агрессивных сред. Однако при температуре воды выше 70 °C и давлении свыше 6 бар возрастает риск деформации. Их применяют преимущественно в системах холодного водоснабжения и при скрытой прокладке, где исключён доступ к соединениям для обслуживания.
Латунные переходники подходят для любых участков водопровода, включая зоны с перепадами давления и высокими температурами до 110 °C. Надёжность соединения обеспечивается за счёт высокой прочности резьбовой части и устойчивости материала к растрескиванию. Использовать рекомендуется изделия с никелированным покрытием – это снижает риск окисления и увеличивает срок службы фитинга.
Для соединения металлопластиковых труб через латунные переходники важно использовать обжимные или пресс-фитинги с уплотнительными кольцами из EPDM или FKM. При монтаже пластиковых переходников требуется точное соблюдение температурного режима пайки – перегрев приводит к снижению прочности соединения.
Рекомендация: при монтаже на открытых участках с возможностью демонтажа используйте латунные соединения, при скрытом монтаже и в системах без высоких температур – пластиковые. Латунные изделия должны иметь маркировку по ГОСТ 32415-2013, пластиковые – по ГОСТ Р 53630-2009.
Проверка герметичности после соединения труб
После монтажа металлопластиковых труб необходимо провести гидравлическое испытание. Для этого используется давление, в 1,5 раза превышающее рабочее, но не более 10 атмосфер. Например, если рабочее давление составляет 4 бара, испытание проводится при 6 барах.
Перед началом проверки все соединения фиксируются и визуально осматриваются на предмет неплотностей. Затем система медленно наполняется холодной водой, чтобы избежать температурных деформаций. После заполнения необходимо удалить воздух из всех участков – для этого открываются все краны и стравливаются воздушные пробки через воздухоотводчики или сливные краны.
Когда давление достигло требуемого уровня, манометр фиксирует начальное значение. В течение 30 минут давление не должно падать более чем на 0,2 бара. При падении выше этого значения проверяются соединения, особенно пресс-фитинги и резьбовые участки, на наличие протечек.
Важно: нельзя проводить испытание в условиях отрицательной температуры или при незафиксированных участках трубопровода. В случае выявления протечки систему полностью сбрасывают, устраняют неисправность, после чего проверка повторяется.
Завершением проверки считается стабильное давление в течение как минимум получаса и полное отсутствие капель, влажных следов и шумов в местах соединений.
Частые ошибки при соединении металлопластиковых труб
Одна из распространённых ошибок – недостаточная или избыточная обрезка трубы. Использование ножовки приводит к заусенцам и неровностям, которые нарушают герметичность соединения. Применяйте специализированный труборез, обеспечивающий строго перпендикулярный срез.
Неправильная калибровка после обрезки – ещё одна частая проблема. Без восстановления формы трубы фитинг не сядет плотно, что вызывает течи. После обрезки обязательно используйте калибратор с развёрткой, особенно при применении обжимных соединений.
Ошибка при выборе фитинга – несоответствие диаметра или типа. Для металлопластика применяются только компрессионные или пресс-фитинги. Нельзя использовать резьбовые элементы без уплотнительных колец, так как металл внутри трубы может быть повреждён при затяжке.
Слабая или чрезмерная затяжка обжимных гаек – типичная ошибка. Недостаточное усилие приводит к течам, избыточное – к деформации втулки и разрушению слоя алюминия. Рекомендуемый момент затяжки указан в паспорте фитинга и обычно составляет 30–40 Н·м.
Пренебрежение подгонкой трубы по длине. Если труба входит в фитинг не до упора, соединение не будет герметичным. Контролируйте глубину посадки: она должна соответствовать меткам, нанесённым на фитинге или указываться в инструкции (обычно 20 мм для трубы 16 мм).
Невнимательность при выборе уплотнительных колец. Использование высохших или повреждённых колец приводит к немедленной утечке. Перед монтажом проверяйте эластичность и отсутствие трещин на уплотнителях, обрабатывайте их сантехнической смазкой на основе силикона.
Вопрос-ответ:
Можно ли соединять металлопластиковые трубы без специального инструмента?
Да, такие трубы можно соединять вручную, но только в случае использования компрессионных фитингов. Они состоят из гайки, обжимного кольца и корпуса. Монтаж осуществляется с помощью обычных гаечных ключей. Однако при установке пресс-фитингов потребуется пресс-инструмент. Без него добиться герметичности и надежности не получится.
Какой способ соединения надежнее: на резьбе или с использованием пресс-фитинга?
Пресс-фитинг обеспечивает более долговечное и герметичное соединение. Его рекомендуется использовать для скрытой прокладки труб, например, в стенах или стяжке. Он не требует периодической подтяжки. Резьбовое соединение, в свою очередь, легче демонтировать, но требует обслуживания — с течением времени может понадобиться подтягивать гайки или менять прокладки. При открытой прокладке труб это не проблема, но в закрытых системах может привести к утечкам.
Можно ли повторно использовать фитинги после разборки соединения?
Это зависит от типа фитинга. Компрессионные фитинги допускают повторное использование, если их детали не повреждены и сохраняют герметичность. При повторном монтаже желательно заменить обжимное кольцо. Пресс-фитинги неразборные — при демонтаже их приходится срезать вместе с частью трубы, после чего заменить новым соединением.
Как подготовить трубу к соединению?
Сначала нужно отрезать трубу строго перпендикулярно с помощью специального трубореза. После этого обязательно удалить фаску с внутренней и наружной сторон, чтобы не повредить уплотнительные элементы фитинга. В случае с пресс-фитингом необходимо надеть гильзу, вставить трубу в корпус и выполнить опрессовку. При использовании компрессионного соединения — затянуть гайку вручную, а затем ключом.
Какие ошибки чаще всего допускают при соединении металлопластиковых труб?
Самая распространённая ошибка — неправильная подготовка трубы: неровный срез, отсутствие фаски, перекос при установке в фитинг. Также часто недожимают или, наоборот, перетягивают гайки, что приводит к утечкам. Ещё одна ошибка — использование некачественных или несовместимых фитингов. Это особенно критично для систем горячего водоснабжения и отопления, где повышенные температуры и давление.
