Как соединить пнд трубу с полипропиленовой трубой

При прокладке инженерных коммуникаций часто возникает задача стыковки труб из различных материалов. Одним из наиболее сложных случаев считается соединение ПНД (полиэтилена низкого давления) и полипропиленовых труб. Эти материалы отличаются по физико-химическим свойствам, термической устойчивости и способам монтажа, что требует точного соблюдения технологий при их сопряжении.

Ключевое различие между ПНД и полипропиленом – температура плавления и реакция на термическое воздействие. ПНД имеет температуру размягчения около 120 °C, тогда как полипропилен – до 140–150 °C. Это исключает возможность их соединения методом сварки встык. Также различаются коэффициенты линейного расширения, что важно учитывать при монтаже в условиях температурных колебаний.

Наиболее надежным способом соединения ПНД и полипропиленовых труб считается применение переходных фитингов с резьбовыми или компрессионными соединениями. Например, если полипропиленовая труба оснащена сварным элементом с наружной резьбой, а ПНД-труба подключается через компрессионный фитинг с внутренней резьбой, обеспечивается герметичное и разборное соединение. Важно выбирать латунные или пластиковые переходники с допуском к использованию с каждым из материалов.

Перед установкой необходимо убедиться в совместимости размеров: номинальные диаметры труб по ГОСТ могут различаться в зависимости от производителя. Также следует использовать уплотнительные материалы, рекомендованные для воды или газа, в зависимости от назначения системы – фум-ленту, анаэробные герметики или уплотнительные кольца EPDM.

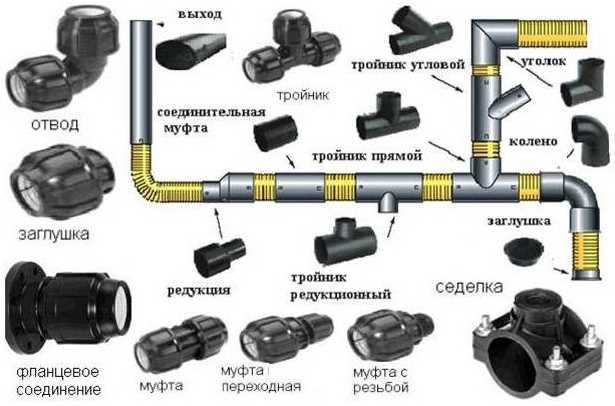

Подбор фитингов: какие соединительные элементы подходят для ПНД и ПП труб

Для соединения ПНД и полипропиленовых труб необходимо учитывать различие в химическом составе и термическом расширении материалов. Прямое сварное соединение между ними невозможно, поэтому применяются переходные фитинги и компрессионные элементы.

Для соединения ПНД трубы с полипропиленовой используются комбинированные фитинги с одной стороны под пайку (для ПП), с другой – с наружной или внутренней резьбой (для подключения к компрессионной муфте ПНД). Пример – полипропиленовый фитинг с латунной резьбой.

Со стороны ПНД трубы применяется компрессионная муфта, рассчитанная на диаметр от 20 до 110 мм. Она обеспечивает герметичное механическое соединение без пайки. Муфта должна быть оснащена накидной гайкой и резиновым уплотнительным кольцом.

Важно соблюдать соответствие давления фитинга и труб. Для бытовых систем подойдёт класс давления PN10–PN16. При монтаже наружных водопроводов необходимо использовать армированные фитинги, устойчивые к ультрафиолету и механическим нагрузкам.

Нельзя применять термосварочные муфты для соединения ПНД и ПП – они рассчитаны только на однородные материалы. Также недопустимо использование сантехнической фум-ленты при соединении с пластиковой резьбой – это приводит к микротрещинам. Рекомендуется использовать паклю с пастой или анаэробный герметик.

Для временных соединений допустимо применение латунных или оцинкованных муфт с внутренней резьбой, но в системах с постоянным давлением такие решения недолговечны.

Разница в диаметрах: как правильно согласовать размеры труб

ПНД-трубы выпускаются с наружными диаметрами: 20, 25, 32, 40, 50, 63 мм и более. Полипропиленовые трубы (PPR) имеют схожие размеры, но маркируются с учётом толщины стенки (SDR) и внутреннего диаметра. При стыковке двух разных типов важно учитывать не только номинальный диаметр, но и фактический внешний размер трубопровода.

Для корректного соединения используется переходная фитинговая арматура с соответствующими посадочными размерами. Например, при переходе с ПНД 32 мм на полипропиленовую трубу PPR 25 мм необходим комбинированный переходник с наружной резьбой 1″. Пластиковая часть подключается к ПНД через компрессионный фитинг, а резьбовая – к полипропилену через сварной комбинированный тройник или муфту.

Недопустимо подгонять диаметр путём нагрева или обточки – это приведёт к потере герметичности. Подбирайте соединительные элементы с учётом стандарта: ПНД – ГОСТ 18599-2001, полипропилен – ГОСТ 32415-2013. При совпадении наружных диаметров (например, 32 мм) не гарантируется идентичная толщина стенки, а значит, и совместимость при сварке – такие трубы соединяются только через адаптеры.

Перед монтажом измерьте фактические размеры штангенциркулем, особенно при переходе между трубами разных производителей. Монтаж начинается с установки адаптера на ПНД, затем выполняется сварка или резьбовое соединение с полипропиленом. При использовании обжимных фитингов соблюдайте рекомендуемый крутящий момент – перетяжка деформирует трубу, недотяжка приводит к утечке.

Нюансы пайки полипропилена и невозможность пайки ПНД

Полиэтилен низкой плотности (ПНД) имеет существенно иные физико-химические свойства: температура плавления около 120–130 °C, высокая кристалличность и структура молекул, затрудняющая формирование надежного сварного шва при традиционной пайке. ПНД не расплавляется с образованием вязкой массы, а размягчается, что делает невозможным классическую пайку с формированием прочного перехода между деталями.

Для соединения ПНД применяют методы сварки горячим газом, электросварку или экструзионную сварку, которые обеспечивают равномерный нагрев и интеграцию молекул материала на молекулярном уровне. Попытки пайки ПНД с помощью стандартных паяльников приводят к неполноценному соединению с низкой механической прочностью и высоким риском протечек.

Рекомендуется использовать комбинированные соединительные элементы – переходники из полипропилена с пресс-фитингами, позволяющими создать герметичное соединение между ПП и ПНД без пайки. При монтаже важно тщательно подготовить поверхности, удалить загрязнения и обеспечить правильное соосное размещение деталей для исключения перекосов и повышения долговечности соединения.

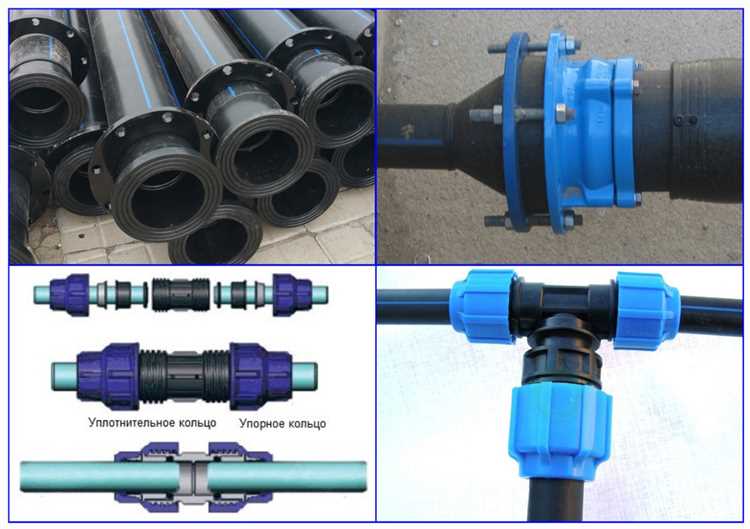

Использование компрессионных фитингов для перехода между материалами

Компрессионные фитинги обеспечивают надежное соединение труб из ПНД и полипропилена без необходимости сварки или клеевого скрепления. Они состоят из корпуса, гайки и уплотнительного кольца, которые при затягивании создают герметичное соединение, компенсирующее различия в диаметрах и жесткости материалов.

Для перехода с ПНД на полипропилен важно выбирать фитинги с внутренней резьбой или посадочным местом, адаптированным под конкретный диаметр обеих труб. Диаметры труб обычно варьируются от 20 до 63 мм, при этом толщина стенок у ПНД может отличаться от полипропиленовых, что требует точного подбора уплотнителей и усилия затяжки.

При монтаже компрессионных фитингов необходимо соблюдать следующие рекомендации:

• Очистить концы труб от загрязнений и фаски среза под углом около 15°, чтобы предотвратить повреждение уплотнителя.
• Использовать уплотнительные кольца из эластомеров, устойчивых к температурным перепадам и агрессивным средам.
• Затягивать гайку с усилием, указанным производителем, чтобы избежать деформации трубы и обеспечить герметичность.
• При больших диаметрах (от 40 мм и выше) дополнительно фиксировать соединение хомутами или держателями, чтобы компенсировать тепловое расширение.

Компрессионные фитинги выдерживают рабочее давление до 10 бар и температуры до +60°С, что подходит для большинства систем холодного и горячего водоснабжения. При необходимости работы с более высокими параметрами выбираются усиленные модели с металлическими вставками.

Использование компрессионных фитингов исключает ошибки, типичные для сварки или клеевого соединения: неплотности, трещины, смещения. Это снижает риск протечек и повышает срок службы коммуникаций.

Установка переходной муфты: пошаговая инструкция

1. Подготовка труб. Обрежьте концы ПНД и полипропиленовой трубы ровно, без заусенцев. Используйте труборез или ножовку с мелким зубом.

2. Очистка и обезжиривание. Протрите места соединения спиртовым раствором или специализированным очистителем, удалите грязь и масло.

3. Обработка труб. На конец ПНД трубы нанесите ровный слой акрилового праймера, предназначенного для пластика, чтобы улучшить адгезию.

4. Подготовка переходной муфты. Осмотрите внутреннюю поверхность муфты, убедитесь в отсутствии механических повреждений и загрязнений.

5. Установка на ПНД трубу. Вставьте конец ПНД трубы в соответствующую сторону муфты до упора, контролируя параллельность и прямолинейность соединения.

6. Сварка полипропиленовой части. Для стороны с полипропиленовой трубой используйте сварочный аппарат для полипропилена, нагрейте концы трубы и муфты до 260-270 °C, выдержите рекомендованное время (обычно 5-7 секунд для трубы диаметром до 32 мм).

7. Соберите соединение. Быстро и ровно соедините нагретые части, удерживайте под давлением до полного остывания (около 30 секунд), чтобы избежать деформаций.

8. Проверка качества. Осмотрите шов, он должен быть ровным, без наплывов и трещин. При необходимости проведите гидравлическое испытание под рабочим давлением.

Герметизация соединения: какие уплотнители выбрать

Для соединений ПНД и полипропиленовых труб оптимально использовать уплотнители из этилен-пропилен-диенового каучука (EPDM). Этот материал выдерживает температуры до +120°C и устойчив к агрессивным химическим средам, что важно при эксплуатации систем отопления и водоснабжения.

В резьбовых соединениях целесообразно применять фторполимерную ленту (ФУМ-ленту) толщиной 0,1–0,15 мм с плотностью намотки не менее 6 слоев. Она обеспечивает надежное уплотнение без повреждения резьбы и не деформируется со временем.

Для муфтовых и компрессионных соединений используют силиконовые или термостойкие резиновые кольца, подходящие по диаметру трубы. Диаметр кольца должен совпадать с наружным диаметром трубы для исключения протечек и сохранения эластичности при вибрациях и температурных изменениях.

При сварных соединениях дополнительное уплотнение не требуется, однако для защиты от попадания пыли и влаги в процессе монтажа рекомендуется применять специальные защитные заглушки из полиэтилена.

Не рекомендуются материалы на основе натурального каучука и традиционные льняные уплотнители, так как они быстро теряют эластичность и вызывают коррозию металлических элементов фитингов.

Ошибки при соединении труб разных материалов и как их избежать

Неправильный выбор фитингов – основная причина протечек и разрушений. Для соединения ПНД и полипропилена нельзя использовать стандартные переходники без учета термического расширения и механических свойств материалов. Рекомендуется применять специализированные переходные фитинги с внутренними уплотнителями и компенсацией деформаций.

Отсутствие демпфирующих элементов приводит к напряжениям в местах стыковки из-за различной усадки и температурного расширения. Необходимо использовать уплотнительные кольца из резины, а также компенсаторы, позволяющие избежать растрескивания соединений при перепадах температуры и давления.

Нарушение технологии пайки и сварки вызывает слабую адгезию и деформацию. Для ПНД применяется электромуфтовая сварка, для полипропилена – стыковая или раструбная. При комбинированных соединениях сварку исключают, вместо этого используют компрессионные или резьбовые фитинги с уплотнителями, чтобы избежать перегрева и повреждения материалов.

Игнорирование термического расширения приводит к разгерметизации стыков. ПНД и полипропилен имеют разные коэффициенты линейного расширения (ПНД около 1,5·10⁻⁴ °C⁻¹, ПП – около 1,0·10⁻⁴ °C⁻¹). Необходимо предусматривать свободное перемещение труб и использование компенсаторов в монтаже.

Недостаточная очистка и подготовка поверхностей снижает качество соединения и уплотнения. Все трубы и фитинги перед монтажом должны быть обезжирены, очищены от окалины и загрязнений, что предотвращает механические повреждения и обеспечивает надежное уплотнение.

Пренебрежение правильным затягиванием фитингов ведет к деформации резьбы и уплотнений. Для компрессионных соединений важно соблюдать рекомендуемый момент затяжки, чтобы обеспечить герметичность без повреждения резиновых колец и пластика.

Правильный выбор переходных фитингов с компенсацией температурных нагрузок, соблюдение технологии монтажа и тщательная подготовка поверхностей исключают типичные ошибки при соединении ПНД и полипропиленовых труб, обеспечивая долговечность и герметичность системы.

Проверка соединения на герметичность после сборки

Для надежной эксплуатации трубопровода важно провести проверку герметичности сразу после монтажа соединения ПНД с полипропиленовой трубой. Неплотности в стыках приводят к протечкам и снижению срока службы системы.

1. Визуальный осмотр: Осмотрите соединение на наличие видимых дефектов – трещин, деформаций, неровностей сварного шва. Любое подозрение требует повторной сборки.
2. Испытание давлением:
   • Подключите систему к источнику воды или воздуха с регулируемым давлением.
   • Для водяного теста давление должно быть не менее рабочего давления трубы, обычно 1,5–2 раза выше эксплуатационного.
   • Для воздухa – давление снижайте с осторожностью, рекомендуемый максимум не превышает 0,5 МПа.
   • Поддерживайте давление в течение 10–15 минут без снижения показателей.
3. Контроль на протечки:
   • Визуально проверьте место соединения на капли или влажные пятна.
   • При испытании воздухом используйте мыльный раствор, нанёсите на стык. Появление пузырьков укажет на негерметичность.
4. Корректирующие действия:
   • При обнаружении утечек разберите соединение, очистите поверхности от загрязнений и повторите сварку с точным соблюдением технологии.
   • Если повреждения неустранимы, замените соответствующие участки труб или фитингов.

Соблюдение этих этапов исключит ошибки при монтаже и обеспечит долговечность соединения ПНД с полипропиленовой трубой.

Вопрос-ответ:

Как правильно подготовить трубы ПНД и полипропиленовые к соединению, чтобы избежать протечек?

Подготовка труб начинается с тщательной очистки поверхностей от грязи, жира и пыли. У ПНД трубы срезают торец ровно, без заусенцев, используя специализированный инструмент или острый нож. Полипропиленовую трубу необходимо также обрезать ровно, а затем проверить, чтобы края были гладкими. При стыковке важно, чтобы диаметр труб совпадал, а соединительные элементы подходили по типу и размеру. Перед монтажом не следует забывать проверить комплектность фитингов и убедиться в их исправности.

Какие ошибки чаще всего допускают при соединении ПНД и полипропиленовых труб?

Распространенная ошибка — неправильный выбор фитингов, которые не подходят по диаметру или материалу. Также часто торцы труб не подготавливают должным образом: оставляют заусенцы или загрязнения, что приводит к плохой герметизации. Нередко соединения делают без использования необходимых уплотнителей или клея, что вызывает протечки. Еще одна ошибка — чрезмерное усилие при стыковке, из-за которого деформируются трубы или фитинги.

Можно ли соединять ПНД и полипропиленовые трубы с помощью холодной сварки или нужно использовать только специальные фитинги?

Соединение ПНД и полипропиленовых труб холодной сваркой не рекомендуется, поскольку эти материалы обладают разной структурой и температурой плавления. Для надежного и долговечного соединения лучше применять специализированные фитинги, рассчитанные именно для такого сочетания. Фитинги обеспечивают плотность и механическую прочность стыка, а также позволяют избежать появления микротрещин и протечек в будущем.

Какой инструмент необходим для качественного соединения труб ПНД и полипропилена?

Для работы потребуются нож или труборез для ровного обреза, наждачная бумага или специальный фаскосниматель для удаления заусенцев, а также измерительные инструменты — рулетка или штангенциркуль для точного определения диаметра труб. Кроме того, важно иметь под рукой соответствующие фитинги и герметизирующие материалы — например, ленты ФУМ или уплотнительные кольца, если предусмотрено конструкцией. В некоторых случаях требуется паяльник для полипропиленовых труб, но при соединении с ПНД чаще используют компрессионные или резьбовые соединения.

Как проверить качество соединения после монтажа ПНД и полипропиленовых труб?

После сборки системы следует провести тест на герметичность. Для этого подключают систему к источнику воды и создают давление, равное или превышающее рабочее. Внимательно осматривают места стыков на предмет капель и подтеков. Для более точной проверки можно использовать мыльный раствор, который при наличии утечки образует пузырьки. При отсутствии дефектов соединение считается выполненным правильно. Также рекомендуется проверить соединения через некоторое время эксплуатации, так как на начальном этапе могут проявиться скрытые недостатки.

Какие особенности нужно учитывать при соединении ПНД и полипропиленовой трубы, чтобы избежать протечек?

При соединении полиэтиленовых (ПНД) и полипропиленовых труб важно правильно подготовить поверхности для сварки или использования фитингов. ПНД имеет более гладкую и низкоэнергетическую поверхность, что затрудняет надежное сцепление с материалами на основе полипропилена. Обычно применяется специальный переходник или фитинг, совместимый с обоими типами труб. Необходимо тщательно очистить и обезжирить концы труб перед монтажом, следить за правильной температурой и временем нагрева при сварке, а также избегать перекосов и чрезмерного усилия при сборке. Нарушение этих правил может привести к слабому соединению и протечкам.
