При организации систем полива в частном доме или на дачном участке часто возникает необходимость соединить жесткую полипропиленовую трубу с гибким шлангом. Такое решение позволяет создавать устойчивые магистрали с возможностью оперативного подключения к подвижным элементам системы. Однако надежность и долговечность соединения зависят от правильно подобранных комплектующих и грамотной сборки.
Для герметичного соединения полипропиленовой трубы с резиновым или ПВХ-шлангом используют штуцеры, переходники и обжимные соединения. Наиболее практичный вариант – латунный или пластиковый штуцер с наружной резьбой и «ёлочкой» под диаметр шланга. К нему подбирается полипропиленовая муфта с внутренней резьбой соответствующего типоразмера. Обычно используется резьба 1/2″ или 3/4″, в зависимости от диаметра трубы и шланга.
Для полипропиленовой трубы необходима пайка муфты с внутренней резьбой при помощи специального паяльника. Температура нагрева – около 260°C, время прогрева – 5–7 секунд для трубы диаметром 20 мм. После пайки к муфте накручивается штуцер с использованием фум-ленты или пасты для герметизации. Шланг надевается на «ёлочку» и фиксируется хомутом из нержавеющей стали или усиленного пластика. Для ПВХ-шлангов лучше использовать червячный хомут, обеспечивающий равномерное прижатие без деформации стенок.
Важно учитывать, что соединение должно находиться в легкодоступном месте: это упростит обслуживание, проверку на протечки и замену элементов в случае износа. При прокладке магистралей стоит избегать натяжения шланга или перекоса штуцера – это может привести к разгерметизации.

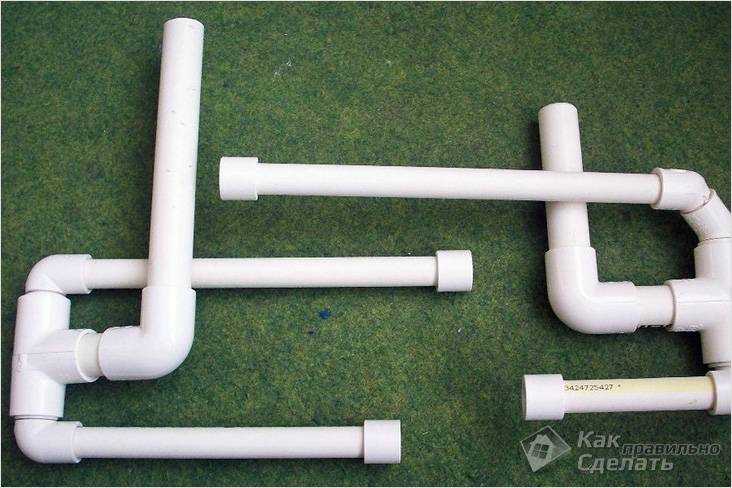

Выбор подходящего диаметра полипропиленовой трубы и шланга
Для стабильной подачи воды при соединении полипропиленовой трубы со шлангом необходимо учитывать внутренний диаметр обеих частей системы. Неправильно подобранные размеры приводят к снижению давления, протечкам и ускоренному износу соединений.
Чаще всего для полива используются полипропиленовые трубы с внешним диаметром 20, 25 или 32 мм. При этом внутренний диаметр зависит от толщины стенки трубы (например, у трубы PN20 25 мм внешний диаметр, внутренний – около 16,6 мм). Шланги для полива обычно имеют внутренний диаметр 13 мм (1/2″), 19 мм (3/4″) или 25 мм (1″).
Чтобы обеспечить надежное соединение без переходников, разница между внутренним диаметром шланга и внешним диаметром штуцера или фитинга на трубе должна составлять не более 1–2 мм. Например, для шланга 19 мм подойдёт труба с наружным диаметром 20 мм и соответствующим фитингом.
При выборе диаметра ориентируйтесь на длину магистрали и давление в системе. Для участков длиной до 20 м и давления до 3 бар достаточно трубы 20 мм и шланга 1/2″. При длине до 50 м и давлении выше 3 бар – труба 25–32 мм, шланг 3/4″ или 1″.
Используйте только армированные или толстостенные шланги для соединения с трубой – они устойчивы к разрывам и сохраняют форму при натяжении. Убедитесь, что фитинг входит в шланг с умеренным усилием: чрезмерная плотность создаёт риски разрыва, слабая посадка – утечки.
Типы фитингов для соединения полипропилена со шлангом
Для надёжного соединения полипропиленовой трубы с поливочным шлангом используются специальные фитинги, обеспечивающие герметичность и устойчивость к давлению. Ниже представлены основные типы фитингов, подходящих для таких соединений.
- Переходник с наружной резьбой (папа) – полипропиленовая часть соединяется пайкой, а резьбовая часть служит для установки латунного или пластикового коннектора под шланг. Подходит для систем с постоянным подключением воды.
- Переходник с внутренней резьбой (мама) – аналогичен предыдущему, но с внутренней резьбой. Используется для подключения к адаптерам или тройникам, установленным на шланг.
- Комбинированный штуцер – один конец выполнен под пайку к полипропилену, другой – в виде рифлёного штуцера под гибкий шланг. Фиксация осуществляется при помощи хомута. Подходит для временных и переносных соединений.
- Фитинг с обжимной гайкой – резьбовое соединение с уплотнительным кольцом и накидной гайкой. Позволяет быстро подсоединять и отсоединять шланг без использования инструментов. Рекомендуется для участков, где требуется регулярное подключение/отключение воды.
- Угловые фитинги – применяются в случаях, когда требуется изменить направление шланга на 90°. Могут иметь резьбовую или штуцерную часть. Используются для экономии места и уменьшения натяжения соединений.
Для долговечного соединения рекомендуется использовать латунные или качественные пластиковые фитинги с антикоррозионным покрытием. Диаметр фитинга должен соответствовать как внутреннему диаметру шланга, так и наружному диаметру полипропиленовой трубы (обычно 20–25 мм для бытового полива). Обязательна герметизация резьбовых соединений с помощью ФУМ-ленты или пакли с пастой.

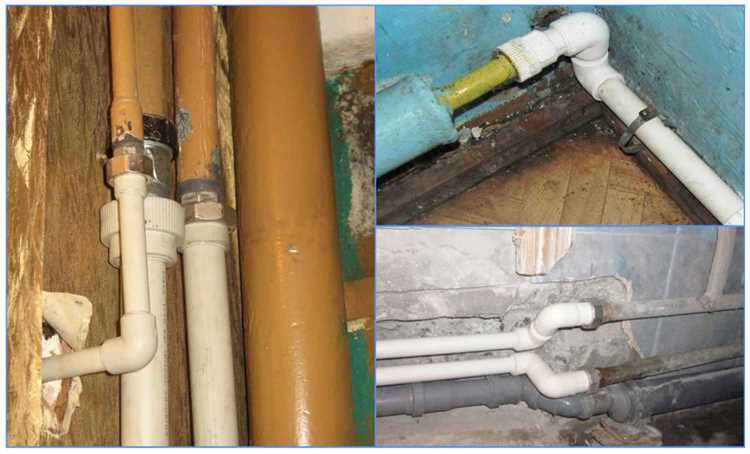

Подготовка полипропиленовой трубы к монтажу
Перед соединением с поливочным шлангом полипропиленовую трубу необходимо точно обрезать под прямым углом. Для этого используют труборез или ножницы для пластиковых труб с фиксатором угла. Погрешность более 2° снижает герметичность соединения.
Обрезанный край трубы следует тщательно зачистить от заусенцев и стружки. Используйте фаскосниматель или мелкозернистую наждачную бумагу, двигаясь по внешнему и внутреннему краю среза. Остатки пластика могут нарушить плотность посадки и вызвать протечку.
Если труба долго хранилась, внутреннюю поверхность промывают водой под давлением и просушивают. Пыль и отложения на стенках ухудшают адгезию герметика и могут попасть в систему при подключении.
Перед дальнейшими действиями убедитесь, что наружный диаметр трубы соответствует диаметру входного отверстия соединителя или штуцера. Стандартные поливочные фитинги рассчитаны на наружный диаметр трубы 20 или 25 мм. Несовпадение размеров приведёт к протечке даже при использовании хомутов.
При необходимости трубу прогревают феном до температуры 60–70 °C, чтобы упростить надевание жёсткого шланга или муфты. Не перегревайте – при температуре выше 90 °C структура полипропилена разрушается.
Способы герметизации стыка трубы и шланга
Для герметичного соединения полипропиленовой трубы и садового шланга требуется учитывать диаметр, материал и давление в системе. Один из эффективных способов – использование латунного или пластикового штуцера с наружной резьбой и переходником с внутренней резьбой под полипропилен. Шланг фиксируется на штуцере хомутом из нержавеющей стали, обеспечивая плотное прилегание без деформации резиновой оболочки.
Если диаметр трубы совпадает с внутренним диаметром шланга, можно применить прямую вставку – гладкий штуцер или отрезок медной/латунной трубки. Герметизация достигается за счёт натяжения шланга и затяжки двойным хомутом: один у торца шланга, второй – на 1–2 см дальше для распределения давления.
При небольшом несоответствии диаметров используют переходные муфты с силиконовым уплотнением. Полипропиленовую трубу предварительно нагревают строительным феном до температуры около 140 °C, затем вставляют адаптер. После охлаждения соединение стабильно и не даёт протечек. На шланг надевается уплотняющий резиновый втулок или применяется сантехнический герметик на основе силикона, устойчивого к УФ и влаге.
Для систем с повышенным давлением (более 3 бар) рекомендуется установка компрессионных фитингов с резьбовой частью и прижимной гайкой. Шланг подсоединяется через зажимную втулку с резиновым кольцом, которое сжимается при затяжке гайки, исключая просачивание воды даже при вибрациях.
Использование переходников с наружной и внутренней резьбой
Переходники с наружной и внутренней резьбой применяются для соединения полипропиленовых труб с резьбовыми элементами системы полива, включая штуцеры, адаптеры и краны. Важно выбирать фитинги с резьбой, соответствующей диаметру трубы и параметрам шланга. Например, для трубы диаметром 20 мм подойдёт комбинированный фитинг с внутренней резьбой 1/2 дюйма.
Перед монтажом на резьбовое соединение необходимо намотать 6–8 витков фум-ленты по ходу резьбы, избегая её захода внутрь фитинга. Это обеспечит герметичность и предотвратит протечки. Не рекомендуется использовать паклю при соединении с пластиковыми деталями – она разбухает и может вызвать растрескивание.
Если используется переходник с наружной резьбой, он вкручивается в фитинг с внутренней резьбой, установленный на трубе методом пайки. Для внутренней резьбы, наоборот, используется наружная часть шлангового адаптера. В обоих случаях после соединения необходимо вручную затянуть резьбу до упора, затем довернуть ключом не более чем на 1/4 оборота – это предотвращает срыв резьбы и деформацию корпуса.
Переходники из латуни предпочтительны при высоком давлении (от 4 бар), но при этом требуется гальваническая изоляция, если в системе используются алюминиевые элементы. Пластиковые резьбовые фитинги допустимы для систем с давлением до 2 бар и температурой не выше 40 °C.
После установки система должна быть испытана под давлением: заполнение водой производится медленно, с контролем всех соединений. При обнаружении подтеков повторная герметизация проводится с полной разборкой и заменой уплотнительного материала.

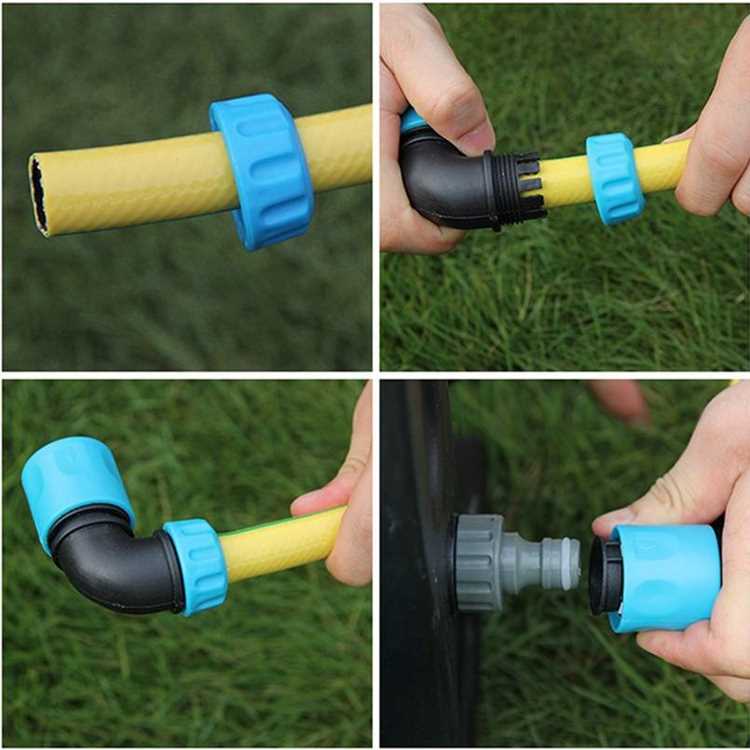

Фиксация шланга на соединительном узле: хомуты и зажимы
Хомуты применяются для сжима шланга, обеспечивая его плотное прилегание к фитингу. Они бывают различных типов, но для бытового использования наиболее распространены модели с пластиковыми или металлическими зубцами, которые надежно фиксируют шланг и не повреждают его поверхность. Оптимальный диаметр хомута должен соответствовать диаметру шланга с учетом возможных изменений в процессе эксплуатации. Слишком большой хомут может ослабить сжатие, а слишком маленький – повредить материал шланга.
Металлические хомуты более прочные и долговечные, однако они подвержены коррозии, поэтому для наружных систем их рекомендуется использовать в сочетании с антикоррозийными покрытиями или в условиях, где высокая влажность не является проблемой. Пластиковые хомуты устойчивы к воздействию внешней среды и легче в установке, но они могут быть менее эффективными для жестких условий эксплуатации.
Зажимы, в отличие от хомутов, создают более равномерное давление по всему периметру шланга, что предотвращает его деформацию. Они могут быть выполнены из нержавеющей стали или прочного пластика, и подходят для использования в тех случаях, когда требуется точная фиксация без риска повреждения шланга.
При установке зажима важно учитывать, что он должен быть зафиксирован на ровной, чистой поверхности фитинга. Неровности или остатки мусора могут помешать герметичности соединения. Зажимы часто используются для более требовательных систем, где необходима высокая прочность и долговечность соединения.
Для достижения максимальной герметичности рекомендуется использовать герметизирующие кольца или тефлоновую ленту, особенно при соединении шланга с пластиковыми фитингами. Это дополнительно обеспечит защиту от утечек воды в местах крепления.
Важно следить за состоянием хомутов и зажимов, поскольку со временем они могут ослабевать из-за воздействия температуры и давления. Регулярная проверка и затяжка соединений поможет избежать непредвиденных проблем в системе полива.

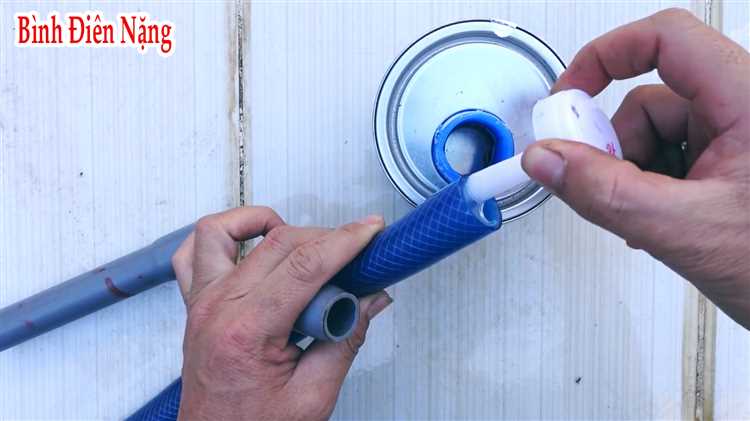

Проверка соединения на протечку после сборки
После того как соединение полипропиленовой трубы с шлангом для полива собрано, важно выполнить тест на герметичность, чтобы предотвратить утечку воды в будущем. Проверку можно провести несколькими способами.
Первый метод – визуальная проверка. Убедитесь, что соединения, резьбы или фитинги правильно зафиксированы. Любые неровности или перекосы на стыке могут быть причиной протечек. Проверку стоит делать сразу после сборки, особенно если соединение выполнено с использованием клеевых составов, которые должны полностью застыть.
Второй метод – проверка под давлением. Для этого подключите систему к источнику воды и постепенно открывайте кран. Лучше всего начать с минимального давления, увеличивая его, наблюдая за состоянием соединений. Протечка, если она есть, проявится сразу.
Третий метод – использование мыльного раствора. Нанесите смесь воды и мыла на места соединений. Появление пузырьков будет свидетельствовать о наличии утечек. Этот метод эффективен на всех стадиях сборки, в том числе при монтаже фитингов с резиновыми уплотнителями.
Если обнаружена протечка, необходимо немедленно разобрать соединение и проверить его элементы на повреждения. Резьбовые соединения можно подтянуть с помощью специального ключа, а для клеевых соединений – дать больше времени на высыхание клея. В случае повреждения уплотнителей или фитингов их следует заменить.
Вопрос-ответ:
Как правильно соединить полипропиленовую трубу с шлангом для полива?
Для соединения полипропиленовой трубы и шланга для полива потребуется специальный фитинг, который подходит для обоих типов материалов. Один из самых популярных способов – это использование переходного муфтового соединения с внутренней резьбой. Внутренняя резьба позволяет накрутить на фитинг шланг, а наружная – соединить с полипропиленовой трубой. Для герметичности можно использовать ленты для герметизации или резиночки. Точно подбирайте диаметр фитинга к диаметру трубы и шланга, чтобы избежать протечек.
Можно ли соединить полипропиленовую трубу с шлангом без использования фитингов?
Соединить полипропиленовую трубу с шлангом без использования фитингов не рекомендуется, так как это может привести к ненадежному соединению и протечкам воды. Без фитинга, особенно в случае высоких нагрузок или давления, соединение будет неустойчивым. Лучше использовать переходные фитинги или быстросъемные соединения, которые обеспечат надежное и долговечное соединение без риска утечек.
Что делать, если шланг слишком большой для фитинга, предназначенного для полипропиленовой трубы?
Если диаметр шланга превышает размер фитинга, используемого для полипропиленовой трубы, можно попробовать использовать специальные адаптеры или переходники, которые обеспечат более плотное соединение. Также можно уменьшить диаметр шланга, обрезав его концы, если это позволяет конструкция. Важно не забывать, что для создания герметичного соединения между шлангом и фитингом потребуется резиновая прокладка или специальный герметик.
Как правильно закрепить шланг на фитинге, чтобы избежать протечек?
Чтобы закрепить шланг на фитинге надежно и избежать протечек, важно тщательно выбрать подходящий по диаметру фитинг. После того как шланг одет на фитинг, нужно затянуть хомут или зажим, который будет удерживать шланг на месте. При этом не стоит затягивать зажим слишком сильно, чтобы не повредить материал шланга. Также полезно использовать герметизирующую ленту на резьбовых соединениях или специальную прокладку для дополнительной герметичности.
Можно ли использовать клеевые составы для соединения полипропиленовой трубы и шланга?
Клеевые составы, предназначенные для полипропиленовых труб, обычно не применяются для соединения с шлангами, так как материалы шлангов (чаще всего резина или пластик) могут не поддаваться воздействию клея, используемого для труб. Для надежного соединения лучше использовать фитинги или специальные переходники. Клеевые составы могут не обеспечивать должную герметичность на соединении шланга и трубы, а также не выдерживать давление воды.
Как правильно соединить полипропиленовую трубу со шлангом для полива?
Для соединения полипропиленовой трубы с шлангом для полива можно использовать специальные адаптеры или муфты с резьбой, которые позволяют надежно закрепить шланг на трубе. Для этого на конце полипропиленовой трубы устанавливается соединительный элемент, соответствующий диаметру шланга. Затем шланг надевается на выход адаптера и фиксируется хомутом. Это решение обеспечивает плотное и герметичное соединение, которое не будет протекать при использовании.
Какие могут возникнуть проблемы при соединении полипропиленовой трубы с шлангом для полива?
Одной из основных проблем является неправильный выбор диаметра соединительных элементов. Если адаптер или муфта не подходят по размеру, соединение может быть не герметичным, что приведет к утечкам воды. Также важно использовать качественные хомуты для фиксации шланга, иначе шланг может соскочить во время работы. Если соединение установлено без должной подготовки, возможны проблемы с креплением или даже повреждение шланга из-за чрезмерного натяжения. Важно заранее проверить, что все компоненты подходят друг к другу по размеру и качеству.
