Для большинства пользователей наушников замена или ремонт проводов – это не всегда доступная задача. Однако правильное соединение проводов помогает не только восстановить звук, но и продлить срок службы устройства. Перед тем как приступить к ремонту, важно точно знать, какие именно элементы наушников требуют подключения, и как правильно их соединить.
Основные компоненты проводки наушников включают три провода: для правого канала (обычно красный), для левого канала (обычно синий или белый) и общий провод (земля), который обычно заземляется через медную или серебряную оболочку. Зачастую, в зависимости от модели наушников, цвета проводов могут отличаться, и важно удостовериться в их назначении перед соединением.
Для соединения проводов используйте качественные инструменты: паяльник с тонким жалом, припой и изолента. При пайке важно убедиться, что каждый провод надежно соединен с соответствующим контактом. Для предотвращения коротких замыканий, используйте термоусадочную трубку или изоленту для изоляции соединений, особенно если проводка была повреждена или подверглась перегибу.
Особое внимание следует уделить полярности соединений. Неправильная пайка может привести к плохому качеству звука, а в некоторых случаях даже к выходу устройства из строя. Поэтому убедитесь, что правый и левый каналы соединены с соответствующими контактами, а общий провод правильно заземлен. Для упрощения процесса можно использовать маркировку на плате или схемах устройства.

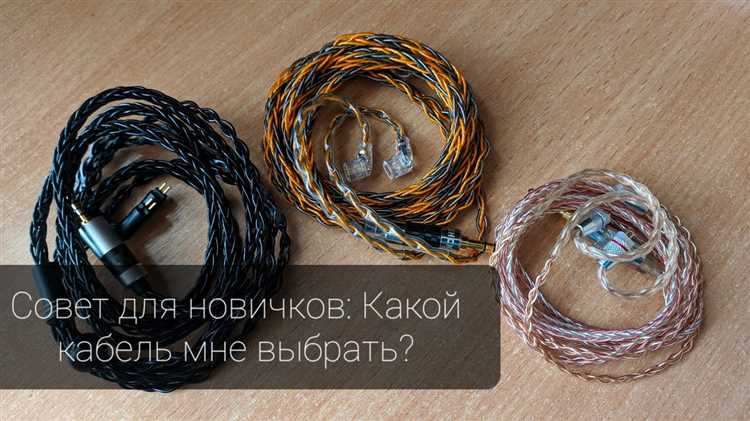

Выбор подходящего кабеля для наушников
Правильный выбор кабеля для наушников критичен для обеспечения качественного звука и долговечности устройства. Рассмотрим основные параметры, на которые стоит обратить внимание при выборе кабеля.
- Материал проводников – от этого зависит как качество передачи сигнала, так и прочность кабеля. Лучший выбор – медь с серебряным покрытием. Это обеспечит минимальные потери сигнала и высокую проводимость. В дешевых моделях часто используется алюминий, который не так устойчив к механическим повреждениям и оказывает большее сопротивление.
- Толщина кабеля – более толстые кабели могут обеспечить лучшую защиту от внешних повреждений, но они также становятся менее гибкими и могут быть неудобными при использовании. Для большинства наушников оптимальная толщина кабеля – около 2–3 мм.
- Количество жил – многожильный кабель будет гибче и устойчивее к перегибам, что важно для удобства использования. Одножильные кабели чаще всего менее гибкие, но они могут быть более долговечными и устойчивыми к воздействию внешних факторов.
- Изоляция – на кабеле с хорошей изоляцией меньше вероятность появления помех и искажений. Лучшие материалы для изоляции – TPE или PVC. TPE (термопластичный эластомер) более гибок и стойк к низким температурам, в отличие от PVC, который менее подвержен механическим повреждениям, но может быть жестким.
- Тип разъемов – выбор разъема зависит от устройства, с которым вы будете использовать наушники. Стандарт 3,5 мм подходит для большинства устройств, но если вы планируете использовать наушники с профессиональной аудиотехникой, стоит обратить внимание на разъемы XLR или TRS (1/4 дюйма).
- Гибкость кабеля – гибкие кабели удобны в повседневном использовании и меньшей вероятностью повреждаются при складировании или использовании на ходу. Определите, насколько важна для вас гибкость кабеля: если наушники будут постоянно в движении, предпочтительнее выбрать более мягкий и гибкий кабель.
- Защита от перегибов – на некоторых кабелях предусмотрены усиленные участки в местах подключения, что предотвращает их перегиб. Это важный момент для долговечности, особенно если кабель будет часто подвергаться механическим воздействиям.
В конечном итоге, выбор кабеля зависит от ваших предпочтений и потребностей. Чтобы обеспечить долговечность и качество звучания, выбирайте кабели с хорошими проводниками, качественной изоляцией и подходящими разъемами для ваших устройств.
Как подготовить провода к соединению
Перед тем как начать соединение проводов наушников, необходимо тщательно подготовить их. Сначала удалите изоляцию с концов проводов, оставив 1–2 см оголенной меди. Для этого используйте острые ножницы или специальный инструмент для снятия изоляции, чтобы не повредить жилы. Оголенные участки не должны быть слишком длинными, так как это может привести к короткому замыканию или ненадежному контакту.
После снятия изоляции аккуратно разделите проводники. На проводах наушников обычно присутствуют несколько жил (чаще всего два или три): один для левого канала, второй для правого, и иногда третий для общего контакта или земли. Разделите их и, при необходимости, аккуратно зачистите каждый провод от лишней изоляции. Обратите внимание на маркировку проводов, если она есть, чтобы правильно их подключить к соответствующим контактам.

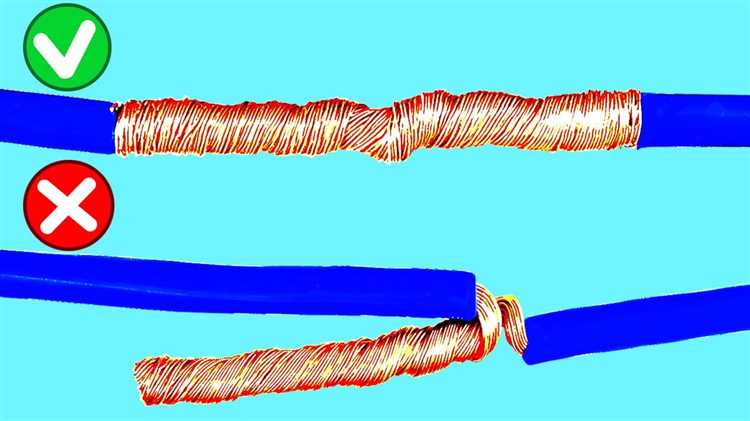

Если провода имеют множество тонких жил, их можно скрутить вместе, чтобы получить одну более плотную жилу, которая будет проще в установке и обеспечит лучший контакт. Для этого используйте пинцет или другие инструменты, чтобы аккуратно свести жилы в одно целое. Это уменьшит вероятность попадания мусора или повреждений в месте соединения.
Перед пайкой или другим способом соединения можно обработать оголенные концы проводов специальным составом для улучшения контакта, например, пастой для пайки. Это поможет создать надежное соединение и повысит долговечность соединения. Однако не стоит перебарщивать с количеством пасты или других химических средств, чтобы избежать излишней проводимости.
Ремонт штекера: что нужно знать
Когда штекер наушников повреждается, первым делом необходимо понять, какой тип соединения используется в штекере. В большинстве случаев это TRS (стерео), TRRS (с микрофоном) или TR (моно). Перед ремонтом убедитесь, что у вас есть соответствующий инструмент, включая паяльник, припой и термоусадочные трубки.
Для начала, аккуратно освободите провод от старого штекера. Снимите изоляцию с проводов, оставив 2-3 см для удобства работы. Обратите внимание на количество проводов внутри кабеля – в наушниках с микрофоном их будет четыре, в стерео – три. Убедитесь, что провод не поврежден изнутри, иначе восстановить соединение будет сложнее.

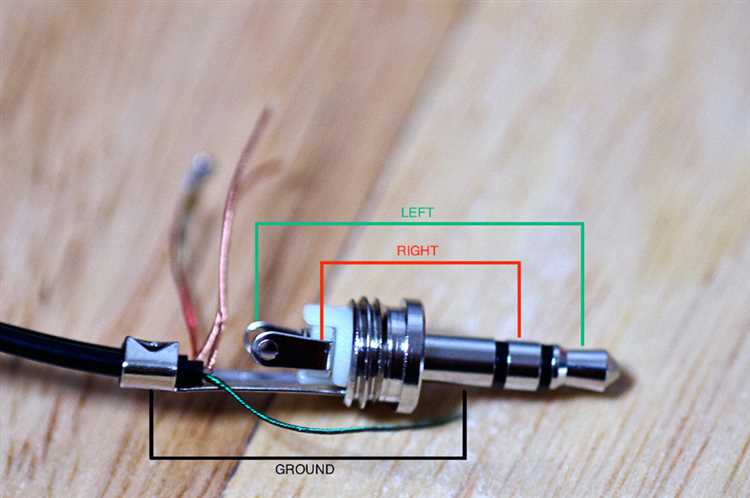

При пайке каждого провода обращайте внимание на его расположение. Например, для TRS (стерео) провод с зелёной изоляцией соединяется с «первым кольцом» штекера (левый канал), красный – с «вторым кольцом» (правый канал), а провод с медной изоляцией подключается к основанию штекера, отвечающему за землю.

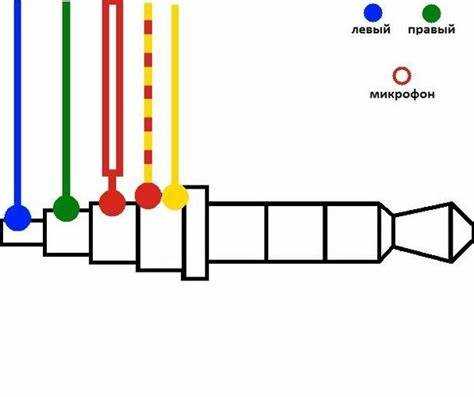

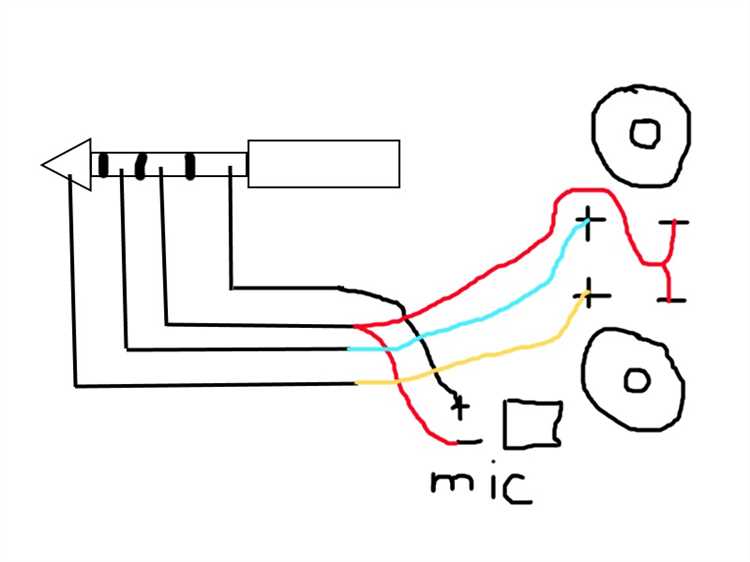

Для TRRS штекера (с микрофоном) добавляется ещё один провод для микрофона. Он обычно имеет жёлтую или белую изоляцию и подключается к третьему кольцу на штекере.
После того как все провода припаяны, аккуратно проверьте соединение с помощью мультиметра, чтобы исключить короткое замыкание или обрывы. Используйте термоусадочные трубки, чтобы предотвратить повреждения проводов и обеспечить защиту от внешних воздействий.
Заключительный шаг – аккуратно вставьте новый штекер в корпус, и зафиксируйте его. Проверьте работоспособность наушников, подключив их к устройству. Если звук стабильный и без искажений, ремонт можно считать завершённым.
Как правильно паять провода наушников
Для качественного соединения проводов наушников и их восстановления важно соблюдать несколько ключевых этапов. Некачественная пайка может привести к плохому контакту и, как следствие, к быстрому выходу из строя устройства.
Перед тем как начать пайку, убедитесь, что у вас есть все необходимые инструменты: паяльник с регулировкой температуры (лучше 30-40 Вт), припой с низким содержанием свинца, флюс для пайки, пинцет, ножницы для подрезки проводов, и изолента или термоусадочная трубка для защиты соединений.
Начинайте с подготовки проводов. Если на проводах есть изоляция, аккуратно удалите её на 5-10 мм с помощью ножа или специального инструмента для зачистки. Важно не повредить медные жилы. После этого извлеките каждую жилу и скрутите их, чтобы предотвратить их расслоение при пайке.
Нанесите флюс на голые концы проводов и на контактные площадки наушников. Это поможет припою легче растекаться и обеспечит хорошее сцепление с поверхностью. Для пайки используйте припой с низким содержанием свинца, чтобы снизить температуру плавления и избежать перегрева проводов.
Подогрейте паяльник до температуры около 350°C, но не перегревайте, чтобы не повредить компоненты наушников. Осторожно поднесите паяльник к жиле и контакту, добавьте припой, дождитесь его растекания и быстро уберите паяльник. Избегайте перегрева проводов, иначе они могут стать хрупкими и легко ломаться.
После пайки аккуратно осмотрите соединение. Провод должен быть прочно припаян, без зазоров и чрезмерного количества припоя. Не допускайте «капель» припоя, которые могут создать короткое замыкание или нарушить работу устройства.
После пайки, если используется термоусадочная трубка, аккуратно наденьте её на соединение и обработайте горячим воздухом или феном. Если используется изолента, аккуратно обмотайте место соединения, обеспечив хорошую изоляцию и защиту от внешних факторов.
Перед сборкой наушников обязательно проверьте каждое соединение с помощью мультиметра. Убедитесь, что нет коротких замыканий и что соединения надежны.
Какие инструменты нужны для соединения проводов
Для качественного соединения проводов наушников потребуется несколько специализированных инструментов. Они помогут сделать работу аккуратно и безопасно, обеспечивая долговечность соединений и их правильную изоляцию.
- Кусачки – для обрезки проводов до нужной длины. Кусачки должны быть с острыми лезвиями, чтобы избежать повреждения проводников внутри кабеля.
- Паяльник – основной инструмент для соединения проводников с помощью припоя. Температура паяльника должна быть около 350°C, а его наконечник – тонким для точной работы.
- Припой – используется для закрепления проводников. Лучше выбирать бессвинцовый припой с добавлением флюса, чтобы избежать коррозии.
- Флюс – специальная жидкость для улучшения паяния. Он помогает припою быстрее растекаться по проводнику и предотвращает его окисление.
- Инструмент для зачистки проводов – это может быть специальная щипка для снятия изоляции. Использование ножа или обычных кусачек может повредить провода.
- Термоусадочная трубка – необходима для изоляции соединений после пайки. С её помощью можно предотвратить короткие замыкания и защитить провода от внешних повреждений.
- Мультиметр – используется для проверки целостности соединений после работы. С его помощью можно измерить сопротивление в соединениях, чтобы убедиться, что пайка выполнена качественно.
- Пинцет – пригодится для аккуратной работы с мелкими элементами, такими как проводники, особенно при пайке в ограниченном пространстве.
Используя эти инструменты, можно добиться качественного и долговечного соединения проводов в наушниках, что повысит их надежность и продолжительность службы.
Как правильно изолировать соединения
Правильная изоляция проводов наушников – ключ к долговечности и безопасности устройства. Существует несколько методов изоляции, которые обеспечивают надежную защиту от коротких замыканий и внешних повреждений.
Для изоляции можно использовать термоусадочные трубки, которые нагреваются и плотно обвивают соединение. Они эффективно защищают от влаги и механических повреждений. Для начала обрезаем лишнюю часть провода, очищаем концы от изоляции и устанавливаем термоусадочную трубку на один из концов провода. Затем с помощью фена или паяльной лампы аккуратно прогреваем трубку до ее усадки.
Если термоусадочная трубка не подходит, можно использовать изоленту. Она идеально подходит для временных решений, но важно, чтобы изоляция была выполнена тщательно. Нужно наклеить изоленту по спирали, немного натягивая ее, чтобы каждый виток надежно покрывал оголенную часть провода.
Особое внимание стоит уделить точкам соединений: здесь можно использовать специальные клеевые изоляторы или эпоксидную смолу для дополнительной герметизации. Это предотвратит попадание влаги или пыли внутрь соединения.
Важно соблюдать аккуратность при нанесении изоляции, не забывая, что любая изоляция должна полностью покрывать обнаженную часть провода и быть хорошо зафиксирована. При этом следует избегать излишков материала, которые могут создавать неудобства при использовании наушников.
Как протестировать наушники после ремонта
После ремонта наушников важно проверить их работоспособность, чтобы убедиться, что все было сделано правильно. Для этого нужно выполнить несколько ключевых действий.
1. Подключите наушники к источнику звука, будь то телефон, компьютер или плеер. Убедитесь, что разъем наушников полностью вставлен в гнездо, чтобы избежать потери сигнала.
2. Включите воспроизведение музыки или другого звука. Используйте разнообразные жанры, чтобы проверить, как наушники передают низкие, средние и высокие частоты. Наушники должны звучать чисто, без искажений или пропадания звука на определенных частотах.
3. Проверяйте оба канала. Убедитесь, что звук идет одновременно в оба наушника. Если один из наушников не работает или звук из него слабее, возможно, проблема осталась не устранена.
4. Проверьте микрофон (если наушники оснащены им). Протестируйте его на звонке или с помощью записи. Убедитесь, что звук чистый, без посторонних шумов, и уровень громкости нормальный.
5. Проверьте провод. Осторожно поверните и потяните его в разных местах, особенно в области разъема и соединений. Если звук искажается или пропадает, это может свидетельствовать о повреждении кабеля.
6. Если наушники беспроводные, убедитесь в надежности соединения Bluetooth. Пройдитесь по комнате, проверяя стабильность сигнала и отсутствие прерываний в звуке.
7. Проверьте комфорт. После ремонта важно убедиться, что амбушюры и головная часть сидят удобно и не вызывают дискомфорта при длительном использовании.
Если при тестировании возникнут проблемы, такие как посторонние звуки, отсутствие одного канала или искажения, рекомендуется проверить соединения или заменить поврежденные компоненты.
Частые ошибки при соединении проводов и как их избежать
Ошибка 1: Неправильная изоляция проводов. Часто при соединении проводов не уделяют достаточного внимания качеству изоляции. Это может привести к короткому замыканию или плохому контакту. Чтобы избежать этой ошибки, используйте термоусадочные трубки или качественную изоляционную ленту для защиты соединений.
Ошибка 2: Неправильная последовательность подключения. Многие забывают, что важно соблюдать правильную полярность и последовательность проводов, особенно при соединении аудиоканалов. Напряжение в одном из каналов может привести к повреждению устройства. Внимательно изучите схемы подключения или следуйте стандартам маркировки.
Ошибка 3: Низкокачественные материалы для соединения. Использование дешевых проводов и несертифицированных соединителей часто ведет к слабому контакту и ухудшению качества звука. Рекомендуется использовать только проверенные и сертифицированные компоненты, которые гарантируют надёжность соединений.
Ошибка 4: Пренебрежение чистотой контактов. Перед соединением проводов важно убедиться, что контакты и провода не покрыты грязью или окислением. Окисленные соединения повышают сопротивление и ухудшают сигнал. Используйте изопропиловый спирт или другие безопасные средства для очистки контактов перед пайкой.
Ошибка 5: Недостаточное внимание к качеству пайки. Некачественная пайка – частая причина проблем с соединениями. Важно использовать хорошую пайку, подходящий припой и качественное оборудование. Пайка должна быть аккуратной и прочной, чтобы соединение не ослабло со временем.
Ошибка 6: Пренебрежение проверкой соединений после монтажа. Многие забывают проверить соединения на наличие обрывов или плохих контактов. После выполнения работы всегда проверяйте каждый провод с помощью мультиметра. Это предотвратит проблемы, которые могут возникнуть в процессе использования наушников.
Вопрос-ответ:
Какие инструменты понадобятся для соединения проводов наушников?
Для соединения проводов наушников обычно потребуется несколько базовых инструментов: паяльник, паяльная кислота (флюс), припой, изолента или термоусадочные трубки, а также ножницы или нож для очистки проводов. Если нужно соединить провода без пайки, подойдут клеммники или скрутки.
Как правильно спаять провода наушников, чтобы они не ломались?
Для качественного соединения проводов наушников с помощью пайки, сначала нужно аккуратно зачистить концы проводов от изоляции. После этого они должны быть подвергнуты пайке — припой наносится на места соединения проводов и контактных площадок. Важно, чтобы пайка была ровной и не образовывала чрезмерных утолщений, которые могут повлиять на гибкость провода.
Что делать, если один из проводов в наушниках перегнил или порвался?
Если провод в наушниках перегнил или порвался, его можно аккуратно отремонтировать. Для этого нужно отрезать поврежденный участок, очистить концы проводов и заново соединить их с помощью пайки или с использованием специальной клеммы. После этого лучше всего изолировать места соединения термоусадочной трубкой или изолентой, чтобы предотвратить короткое замыкание.
Как избежать повреждения провода при его спаивании или соединении?
Чтобы не повредить провод при пайке или соединении, нужно соблюдать осторожность. Важно не перегревать провод и не допускать перегрева изоляции, так как это может привести к повреждению проводников. Рекомендуется использовать паяльник с регулируемой температурой, а также правильно выбирать припой, подходящий для работы с такими мелкими деталями, как наушники.
Можно ли соединить провода наушников без пайки?
Да, соединить провода наушников можно и без пайки. Для этого используют клеммники или коннекторы, которые зажимают проводники, обеспечивая хороший контакт. Также можно применить метод скрутки проводов, но такой способ может быть менее надежным в долгосрочной перспективе. Важно после соединения хорошенько изолировать места соединения, чтобы избежать коротких замыканий.
