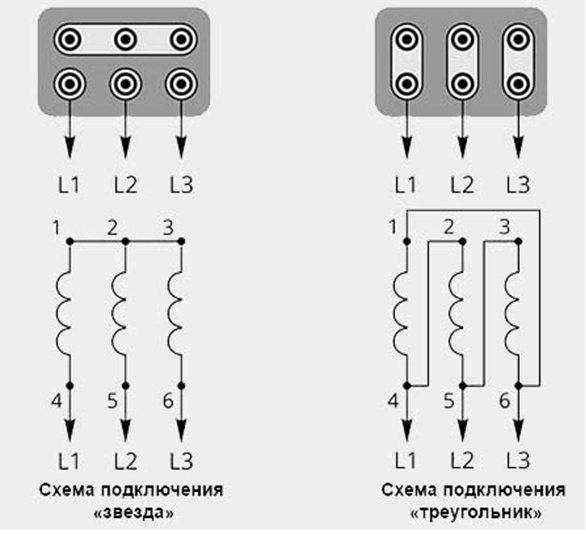

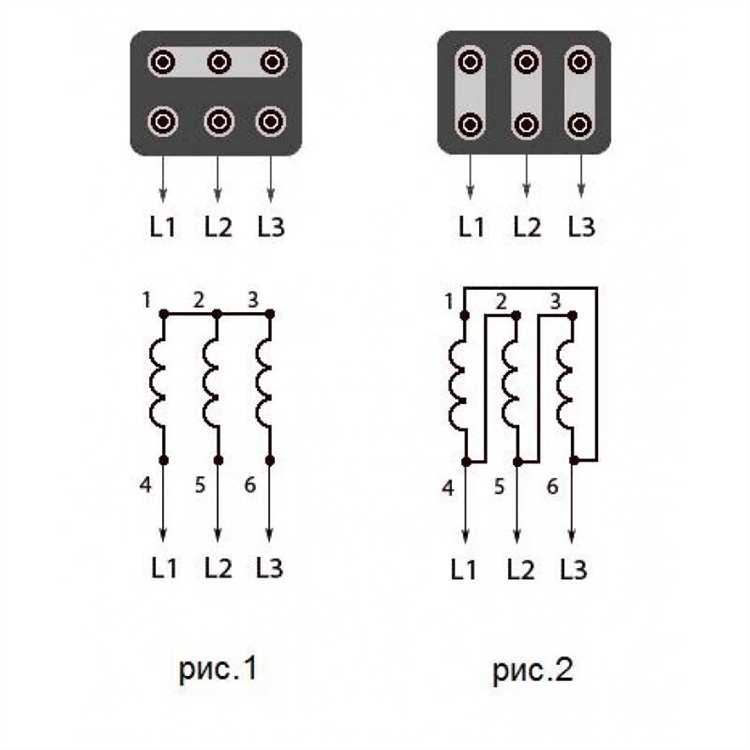

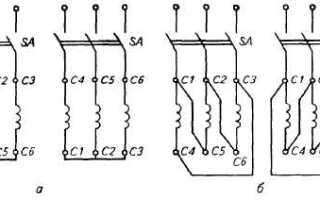

Соединение обмоток трехфазного асинхронного двигателя по схеме «звезда» предусматривает объединение одного конца каждой из трех фазных обмоток в общую точку нейтрали. Эта конфигурация обеспечивает снижение фазного напряжения до величины, равной линейному напряжению, делённому на корень из трёх, что важно для корректной работы при стандартных напряжениях питания.
Рекомендации по монтажу включают обязательную проверку целостности каждой обмотки перед подключением и использование маркировки для исключения ошибок. Звездное соединение чаще применяется в двигателях с номинальным напряжением 380 В и ниже, а также для пуска двигателей с высокой мощностью, где требуется плавный запуск и минимизация пусковых токов.
Определение и назначение соединения звездой в трехфазных двигателях
Звездное соединение применяется для работы трехфазных двигателей в сетях с линейным напряжением 380 В при фазном 220 В. Оно обеспечивает снижение пускового тока примерно в 3 раза по сравнению с треугольником, что уменьшает нагрузку на питающую сеть и защищает оборудование от перегрузок в момент запуска.
Назначение соединения звездой заключается в обеспечении безопасного запуска и стабильной работы двигателя на номинальных параметрах. Также оно позволяет использовать двигатель при напряжениях с высоким значением фазного напряжения, обеспечивая соответствие изоляции и снижая тепловую нагрузку на обмотки.
При звезде важна правильная установка нейтральной точки для предотвращения асимметрии фазных напряжений и минимизации токов утечки. В сетях с заземленной нейтралью повышается электробезопасность, а наличие нейтрали позволяет контролировать состояние обмоток и диагностировать повреждения.
Для выбора звезды необходимо учитывать параметры сети и технические характеристики двигателя: номинальное напряжение, ток и режим работы. Рекомендовано применять соединение звездой для двигателей с мощностью выше 3 кВт при питании от сети 380 В и при необходимости ограничения пусковых токов.
Первым этапом проводят подготовку концов обмоток: снимают изоляцию на длину не менее 10 мм с каждой жилы, затем скручивают провода соответствующих фаз поочередно, обеспечивая плотное и равномерное переплетение жил. Скрутка должна быть тугой, без пропусков и свободных участков, что предотвращает нагрев и искрение.
В случае применения клеммных колодок или специальных клемм важно использовать медные или луженые наконечники, подходящие по размеру для проводов и клеммы, чтобы избежать окисления и коррозии. Рекомендуется использовать динамометрический ключ для равномерного затягивания винтов, чтобы не повредить жилы и обеспечить стабильный контакт.
При выполнении соединения необходимо строго соблюдать схему подключения обмоток, чтобы избежать перекрестного соединения фаз. Допускается использовать маркировку проводов и протокол проверки омметром для контроля правильности и целостности соединения.
Выбор сечения и типа проводов для соединения звездой
Тип проводов – предпочтительны медные жилы с одножильной или многожильной конструкцией, обладающие высокой гибкостью и устойчивостью к вибрациям. Для стационарных установок допустимы кабели с ПВХ изоляцией, в помещениях с повышенной влажностью или агрессивной средой лучше применять с резиновой или силиконовой изоляцией.
Сечение жил рассчитывается исходя из тока статора двигателя и длины кабеля. При длине до 20 метров сечение должно соответствовать допустимому току, указанному в справочных таблицах ПУЭ. Для двигателей мощностью до 5 кВт обычно достаточно провода с сечением 1,5–2,5 мм², для двигателей от 5 до 15 кВт – 4–6 мм². Если длина кабеля превышает 20 метров, сечение увеличивают с учетом потерь напряжения не более 3–5%.
Использование алюминиевых проводов возможно, но требует увеличения сечения примерно на 1,5 раза по сравнению с медью и надежного подключения для предотвращения окисления и повышения контактного сопротивления.
Обязательное условие – качественное исполнение соединений с применением клемм или пайки, исключающее механические повреждения жил и надежно фиксирующее провод в клеммах.
Проверка правильности соединения обмоток звездой мультиметром
Если сопротивление между фазами значительно отличается или нет равенства сопротивлений к нейтрали, соединение может быть выполнено неправильно либо имеется обрыв или короткое замыкание в обмотках.
Использование мультиметра с функцией измерения сопротивления с точностью не менее 1 Ом обеспечивает достоверность проверки. Измерения выполняйте при комнатной температуре, чтобы избежать влияния тепловых изменений на сопротивление обмоток.
Типичные ошибки при соединении обмоток звездой и методы их устранения
- Отсутствие контроля равенства сопротивлений обмоток: Разница в сопротивлениях вызывает неравномерное распределение токов.
Устранение: Перед подключением измерьте сопротивление каждой обмотки; отклонение более 5% требует проверки целостности и возможной замены обмотки. - Использование изоляционных материалов низкого качества или поврежденной изоляции: Может привести к короткому замыканию в месте соединения.
Устранение: Применяйте термоусадочные трубки или электроизоляционную ленту, проверяйте изоляцию на целостность перед сборкой. - Неправильное затягивание клемм и соединений: Ослабленные контакты вызывают искрение и перегрев.
Устранение: Используйте динамометрический ключ для контроля усилия затяжки, проверяйте надежность контактов после монтажа.
Соблюдение указанных рекомендаций предотвращает нарушение симметрии фазных токов, обеспечивает правильный пуск и надежную эксплуатацию двигателя, минимизируя риск аварий и увеличивая срок службы оборудования.
Влияние соединения звездой на пусковые характеристики двигателя
Соединение обмоток трехфазного двигателя звездой снижает напряжение на каждой фазе до величины, равной линейному напряжению, делённому на √3. Это напрямую влияет на пусковой ток и пусковой момент.
- Пусковой ток при звездообразном соединении составляет примерно 58% от тока при соединении треугольником, что уменьшает нагрузку на сеть и снижает риск перегрева пусковых элементов.
- Пусковой момент снижается до 33-35% от номинального момента двигателя при соединении звездой, что ограничивает пусковые нагрузки на механическую часть и уменьшает вероятность пробуксовки.
- Уменьшение пускового момента и тока позволяет применять двигатели с меньшими пусковыми реле и предохранителями, что снижает стоимость и сложность системы пуска.
Рекомендуется использовать соединение звездой для пуска мощных двигателей с тяжелой нагрузкой, если требуется плавный и безопасный старт без резких перегрузок в электрической сети и механизме.

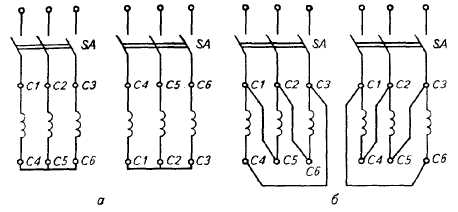

При переходе с пуска на рабочий режим обычно переключают обмотки с соединения звездой на треугольник, чтобы обеспечить полный номинальный момент и мощность.
- Для оптимизации пусковых характеристик контролируйте время переключения с соединения звезда на треугольник – обычно 0,5–2 секунды.
- При слишком коротком времени возможен скачок тока и механическая нагрузка, при слишком длинном – недостаток момента для преодоления нагрузки.
- Используйте схемы с контакторами и таймерами для автоматического переключения и защиты двигателя.
Вопрос-ответ:
Почему для соединения выводов обмоток трехфазного двигателя выбирают именно схему «звезда»?
Соединение «звезда» позволяет обеспечить работу двигателя от сети с определенным напряжением и при этом снизить пусковой ток. В такой схеме каждый конец обмотки соединяется в одну общую точку, а начала обмоток подключаются к фазам сети. Это способствует равномерному распределению напряжения по каждой фазе и уменьшению напряжения на каждой обмотке по сравнению с соединением «треугольник».
Как определить правильное расположение выводов при соединении обмоток звездой?

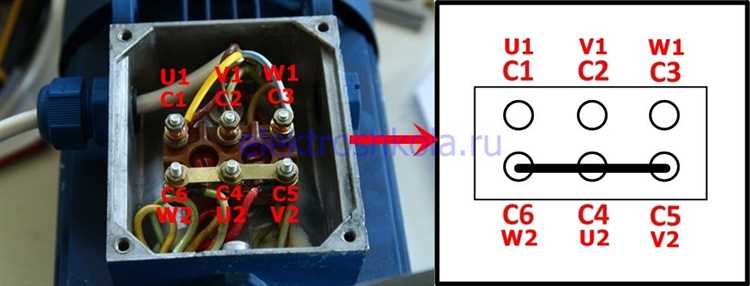

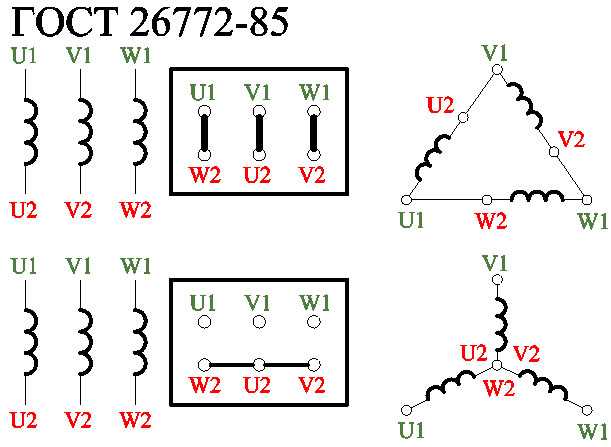

Для соединения по схеме «звезда» необходимо правильно сопоставить выводы обмоток, чтобы получить общую точку нейтрали. Обычно у трехфазного двигателя есть по два вывода на каждую фазу: начало и конец обмотки. Концы всех трех обмоток соединяют вместе, формируя узел, который не подключается к сети напрямую, а начала обмоток подключаются к фазам. Если допустить ошибку в соединении, двигатель может работать с пониженной мощностью или не запуститься.
Какие особенности работы двигателя с подключением обмоток «звездой» в сравнении с «треугольником»?

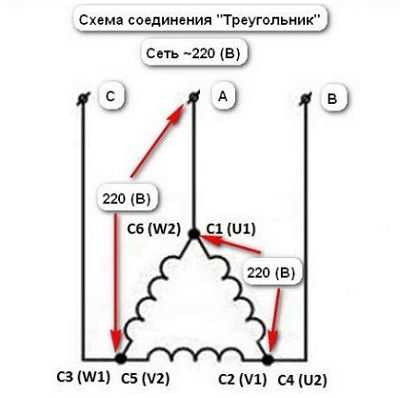

При подключении обмоток «звездой» каждая фаза получает напряжение, равное линейному напряжению сети, деленному на корень из трех, то есть ниже, чем при соединении «треугольником». Это ведет к меньшему пусковому току и уменьшенной нагрузке на электросеть. Однако двигатель при этом развивает меньшую мощность. Соединение «треугольник» обеспечивает полное линейное напряжение на каждой обмотке, что увеличивает мощность, но требует более мощной сети и устойчивых пусковых условий.
Что происходит с током в обмотках при переходе от соединения «треугольник» к «звезде»?
При переходе к соединению «звезда» ток, протекающий через каждую обмотку, снижается примерно в √3 раза по сравнению с «треугольником». Это связано с уменьшением напряжения на каждой фазе и, соответственно, уменьшением нагрузки на обмотки. Такой переход часто используется для мягкого пуска двигателя, чтобы избежать перегрузки электросети и снизить механический износ оборудования.
В каких случаях целесообразно использовать соединение «звезда» для трехфазного двигателя?
Соединение «звезда» применяют при необходимости запуска мощного двигателя с пониженным пусковым током, особенно если электросеть не рассчитана на резкие перегрузки. Также такая схема удобна, если нужно обеспечить двигатель от источника с определенным уровнем напряжения или при эксплуатации оборудования, работающего в режиме с нагрузками ниже максимальных. При постоянной работе на полную мощность предпочтительнее соединение «треугольник».
Почему при соединении выводов обмоток трехфазного двигателя звездой нейтральный провод часто оставляют незадействованным?
В типичной схеме соединения звездой нейтральный провод нужен не всегда. Его используют в тех случаях, когда требуется обеспечить симметрию фазных напряжений или подключение нагрузки с возможностью снимать нейтральное напряжение. В большинстве промышленных двигателей нейтраль не задействуют, так как нагрузки сбалансированы, и ток по нейтральному проводу будет равен нулю. Таким образом, нейтраль служит резервом для ситуаций с несимметричной нагрузкой или при необходимости контроля состояния обмоток.
