Чем отличается дюймовая резьба от трубной

Дюймовая и трубная резьба – два разных стандарта, которые часто путают из-за схожего внешнего вида и совпадения некоторых номинальных размеров. Однако эти резьбы имеют различные геометрические характеристики, области применения и методы обозначения, что критически важно при проектировании и монтаже соединений под давлением.

Основное различие – в профиле резьбы и шаге. Дюймовая резьба (BSW, UNF, UNC) имеет угол профиля 55° или 60°, используется преимущественно в механике и измеряется по числу витков на дюйм (TPI). Трубная резьба (G, R, BSP) разработана для герметичных соединений труб и фитингов, угол профиля составляет 55°, и её шаг может отличаться даже при одинаковом номинале, например, 1/2″.

У дюймовой резьбы измеряется наружный диаметр, тогда как у трубной – номинальный внутренний диаметр условного прохода. Это создает путаницу при подборе компонентов: деталь с маркировкой 1/2″ BSP не совпадает по размеру с 1/2″ UNC. Пример: наружный диаметр 1/2″ BSP составляет около 20,955 мм, в то время как 1/2″ UNC – примерно 12,7 мм.

При выборе между этими типами необходимо учитывать давление, тип среды, требования к герметичности и стандарты оборудования. Для водопровода, газа и гидравлики предпочтительнее использовать трубную резьбу. Дюймовая резьба подходит для машиностроительных и конструкционных соединений, где герметичность не является критическим параметром.

Как визуально отличить дюймовую резьбу от трубной на деталях

При осмотре резьбовых соединений важно учитывать несколько признаков, которые позволяют точно определить тип резьбы. Дюймовая и трубная резьбы внешне похожи, но различия становятся заметными при внимательном анализе параметров профиля и шага.

Первое отличие – угол профиля резьбы. У дюймовой резьбы (BSW, UNC, UNF) угол составляет 60°, тогда как у трубной резьбы BSP – 55°. Это можно определить с помощью шаблона угла или визуально при хорошем освещении и увеличении – профиль трубной резьбы заметно «плоский».

Второй критерий – шаг резьбы. У дюймовой резьбы шаг больше при одинаковом внешнем диаметре. Например, резьба 1/2″ UNC имеет 13 ниток на дюйм, а трубная BSP 1/2″ – 14 ниток. Разницу можно определить, приложив эталонную линейку с TPI-разметкой.

Третий признак – внешний диаметр. У дюймовых резьб диаметр соответствует номинальному значению (например, 1/2″ ≈ 12,7 мм), тогда как у трубной BSP 1/2″ внешний диаметр составляет около 20,9 мм. Это легко проверить штангенциркулем.

Дополнительная особенность – форма и длина резьбового участка. У трубных соединений витки часто укорочены и могут быть слегка сужены к концу – особенно в конических вариантах BSPT. Дюймовые резьбы, как правило, имеют равномерную цилиндрическую форму по всей длине.

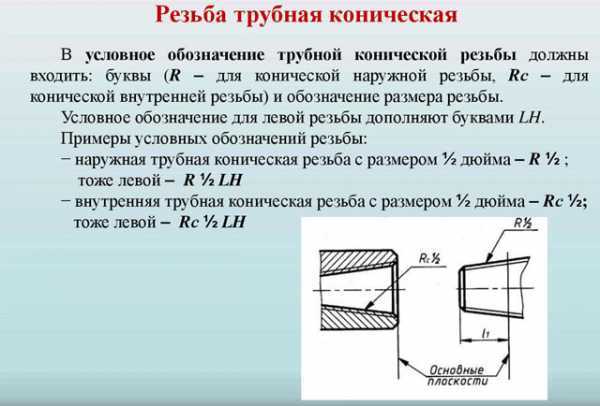

Также стоит обратить внимание на маркировку. На корпусе детали может быть указано обозначение типа резьбы: BSP, G, R – для трубных, UNC, UNF, W – для дюймовых. Эта информация критична при подборе соединений.

Какие измерительные инструменты использовать для определения типа резьбы

Для точного определения типа резьбы применяют специализированные инструменты, позволяющие отличить дюймовую и трубную резьбу по профилю, шагу и диаметру.

Резьбомер – основной инструмент для быстрого определения шага резьбы. Для дюймовых резьб используют дюймовые резьбомеры с диапазоном от 4 до 40 ниток на дюйм (TPI). Для метрических или трубных – соответствующие аналоги с указанием шага в миллиметрах или нитках на дюйм, включая специализированные вставки для трубной BSP и NPT резьбы.

Штангенциркуль необходим для измерения наружного и внутреннего диаметров. Дюймовая резьба указывается в дюймах, трубная – по условному проходу, который не соответствует наружному диаметру, поэтому важно знать стандарт (например, 1/2″ BSP соответствует примерно 21 мм).

Микрометр используется при необходимости более высокой точности, особенно при работе с мелкой резьбой, где требуется определение различий в пределах сотых долей миллиметра.

Угломер поможет определить угол профиля. У дюймовой резьбы угол профиля составляет 60°, а у трубной BSP – также 55°, что позволяет их отличать визуально при наличии угломера или профиломера.

Резьбовые калибры – наиболее надежный способ проверки соответствия стандарту. Используются пробки и кольца с обозначением конкретных резьбовых параметров. Например, калибр NPT 1/4″ сразу покажет, подходит ли резьба по профилю и конусности.

Оптические приборы, такие как измерительный проектор или цифровой микроскоп, позволяют детально рассмотреть профиль резьбы и сравнить его с эталонными изображениями. Это особенно полезно при анализе нестандартных или изношенных соединений.

Чем различаются профили ниток дюймовой и трубной резьбы

Дюймовая резьба имеет треугольный профиль с углом между боковыми сторонами нитки 55° (для резьбы британского стандарта BSW) или 60° (для американского UNC/UNF). Углы строго регламентированы стандартами, и точность выдерживания профиля критична для взаимозаменяемости соединений.

Трубная резьба по британскому стандарту BSP также имеет треугольный профиль, но всегда с углом 55°. Однако ключевое отличие – это форма и обработка вершины и впадины нитки. У BSP вершины и впадины скруглены, тогда как у BSW они плоские. Такая форма уменьшает концентрацию напряжений, что важно для герметичных соединений трубопроводов.

У дюймовых резьб профиль нитки может иметь различную высоту в зависимости от стандарта (например, у UNC высота резьбы больше, чем у UNF). У трубных резьб BSP высота нитки стандартизирована и меньше, чем у большинства дюймовых резьб, что обеспечивает более плотное прилегание при использовании герметиков.

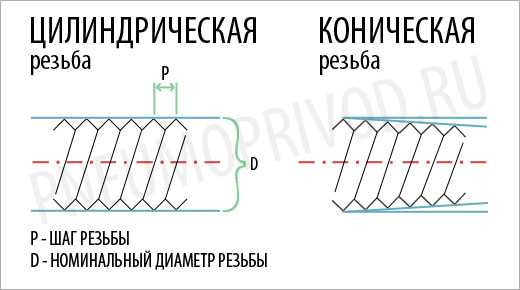

Еще одно отличие – тип посадки. У трубной резьбы BSPT (конусной) профиль сохраняется, но резьба нарезается под углом к оси, что создает коническую форму. При этом профиль нитки сохраняет те же параметры, но форма всей резьбы способствует самогерметизации при закручивании. У дюймовой резьбы все резьбы параллельные, герметизация достигается через уплотнители или шайбы, а не профиль.

При выборе между ними учитывайте не только шаг и диаметр, но и геометрию нитки, особенно если соединение будет подвергаться давлению или вибрациям. Неправильное сопоставление профилей приведет к невозможности герметичного и надежного соединения.

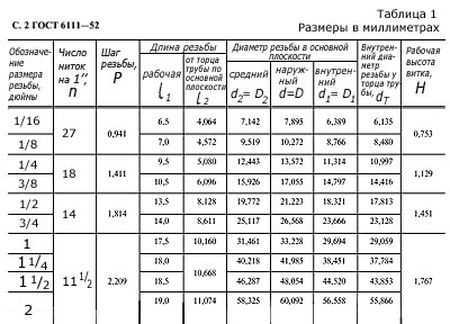

В каких единицах измеряется шаг и диаметр дюймовой и трубной резьбы

Трубная резьба также указывается в дюймах, но обозначаемый диаметр – это не внешний диаметр резьбы, а условный внутренний диаметр трубы. Например, G 1/2″ не соответствует 0,5 дюйма внешнего диаметра, а обозначает, что резьба подходит для трубы с условным проходом 1/2″. Реальный внешний диаметр такой резьбы – около 20,955 мм. Шаг определяется числом ниток на дюйм (также TPI), как и у дюймовой резьбы.

Важно: не путать метрическое обозначение шага (в миллиметрах) с дюймовым. В дюймовой системе нельзя использовать миллиметры для описания шага – это приведёт к ошибкам в подборе соединений. Используйте только TPI при работе с дюймовыми и трубными стандартами.

Совместимы ли дюймовые и трубные резьбы между собой в резьбовых соединениях

Дюймовая резьба (UN/UNC/UNF) и трубная резьба (BSP, NPT) имеют существенные различия, из-за которых они несовместимы в большинстве случаев. Несмотря на то что обе системы используют дюймовое измерение, геометрия профиля, угол нарезки и шаг резьбы различаются.

• Угол профиля дюймовой резьбы составляет 60°, у трубной резьбы BSP – 55°, у NPT – также 60°, но с конической формой.
• Форма витков отличается: дюймовая резьба имеет острый треугольный профиль, у BSP витки округлённые.
• Шаг и число витков на дюйм могут совпадать, но при несовпадении профиля это не обеспечивает герметичность и надёжность соединения.
• BSPP (прямая трубная резьба) и BSPT (коническая) не совместимы с NPT даже при визуально схожем диаметре.

Неправильное сочетание может привести к следующим проблемам:

1. Потеря герметичности из-за несоответствия угла и профиля резьбы.
2. Механическое повреждение резьбовых элементов.
3. Нарушение прочности соединения и утечки при давлении.

Для обеспечения надёжности:

• Используйте только полностью совместимые типы резьбы: BSP с BSP, NPT с NPT, UN с UN и т.д.
• При необходимости стыковки разных стандартов применяйте переходники, изготовленные с учётом различий профиля и формы резьбы.
• Не ориентируйтесь только на диаметр – учитывайте шаг, форму и угол профиля.

Совмещение дюймовой и трубной резьбы без точного соответствия стандарта недопустимо в системах, где требуется герметичность и безопасность соединения.

Где применяются трубные резьбы и почему они стандарт в сантехнике

Трубные резьбы – основа соединений в системах водоснабжения, отопления и газоснабжения. Их конструкция обеспечивает герметичность и надежность при работе с жидкостями и газами под давлением.

Основные сферы применения трубной резьбы:

• Водопроводные трубы – резьбы обеспечивают соединение элементов с минимальным риском протечек;
• Отопительные системы – стандартные резьбовые соединения выдерживают температурные и давление нагрузки;
• Газовые коммуникации – трубные резьбы применяются для надежного и безопасного монтажа;
• Промышленное оборудование – где необходимы разборные и прочные соединения трубопроводов;
• Сантехнические фитинги – краны, тройники, переходники оснащаются трубной резьбой для совместимости.

Причины, по которым трубная резьба стала стандартом в сантехнике:

1. Унификация размеров и профилей. Международные стандарты (например, ISO 7-1, ГОСТ 6357-81) гарантируют совместимость деталей разных производителей.
2. Высокая герметичность. Конусная или цилиндрическая форма резьбы в сочетании с уплотнительными материалами (лента ФУМ, пакля) обеспечивает надежное уплотнение без специальных прокладок.
3. Простота монтажа и демонтажа. Резьбовые соединения позволяют быстро заменить или отремонтировать отдельные участки без разрушения конструкции.
4. Устойчивость к коррозии и механическим нагрузкам. Резьба обеспечивает равномерное распределение напряжений, снижая риск повреждений при эксплуатации.
5. Экономичность. Резьбовые фитинги доступны, не требуют сложного оборудования для монтажа и подходят для большинства материалов труб.

Таким образом, трубная резьба – оптимальное решение для создания долговечных, ремонтопригодных и стандартизированных соединений в сантехнических системах.

Почему дюймовая резьба часто используется в машиностроении и приборостроении

Дюймовая резьба стандартизирована международными нормами, что обеспечивает совместимость деталей из разных стран и упрощает глобальные поставки. В машиностроении и приборостроении её выбирают за точную метрологическую базу – шаг резьбы и угол профиля оптимизированы для создания прочных и герметичных соединений с минимальным износом.

Применение дюймовой резьбы оправдано в системах с высокими требованиями к точности и надежности, например, в гидравлических узлах и измерительных приборах. Конструктивно она допускает повторное многократное соединение и разъединение без потери качества стыка, что критично для сервисного обслуживания сложного оборудования.

Кроме того, резьба дюймового стандарта хорошо работает с типовыми уплотнителями и обеспечивает оптимальный уровень натяга, снижая риск протечек в трубопроводах и корпусах приборов. Рекомендовано использовать её при проектировании элементов с высокой цикличностью эксплуатации и необходимостью точной центровки.

Как избежать ошибок при заказе резьбовых соединений и фитингов

Первое, что нужно учесть – точное определение типа резьбы: дюймовая (например, BSP) или трубная (например, метрическая или дюймовая по ГОСТ). Ошибки часто возникают при смешении стандартов, что приводит к несовместимости деталей и протечкам.

Для правильного выбора резьбы важно измерять не только диаметр, но и шаг резьбы с помощью калибра или резьбового шаблона. Не полагайтесь на визуальное сравнение, так как близкие по размеру резьбы могут иметь разные шаги и профиль.

Обязательно указывайте в заказе стандарты и обозначения резьбы: например, G1/2″ BSP или Rp1/2″ для дюймовой трубной резьбы. Это позволит поставщику подобрать фитинги с нужной совместимостью.

Уточняйте класс точности резьбы и допуски, особенно если система работает под высоким давлением или требует герметичности. Несоответствие параметров снижает надежность соединения и срок службы оборудования.

Для переходных соединений указывайте обе стороны резьбы с точными параметрами. При необходимости применяйте переходники, соответствующие нормативам, чтобы избежать механических повреждений и утечек.

Перед оформлением заказа сверяйте спецификации с технической документацией оборудования и консультируйтесь с инженерами. Это уменьшит риск приобретения неподходящих фитингов и ускорит монтаж.

Вопрос-ответ:

В чем основные конструктивные различия между дюймовой и трубной резьбой?

Дюймовая резьба характеризуется определенным шагом и углом профиля, который обычно равен 55 градусам, тогда как трубная резьба имеет немного иной профиль с упором для герметизации. Трубная резьба предназначена для соединения труб и обеспечивания герметичности без дополнительной прокладки, за счет особой формы витков и меньшего шага по сравнению с дюймовой.

Почему нельзя использовать дюймовую резьбу вместо трубной при монтаже водопроводных систем?

Дюймовая резьба не предназначена для герметичного соединения труб без уплотнительных материалов, так как ее профиль не обеспечивает плотного прилегания. Трубная резьба создана с расчетом на уплотнение непосредственно за счет формы резьбы и давления при соединении, что предотвращает протечки. Использование дюймовой резьбы в таких системах может привести к протечкам и повреждению оборудования.

Какие стандарты применяются для дюймовой и трубной резьбы, и как они влияют на выбор резьбы?

Дюймовая резьба обычно соответствует стандартам ISO или ANSI с обозначением UNC/UNF, где шаг и диаметр регламентированы для крепежных элементов. Трубная резьба, как правило, следует стандартам ГОСТ или ISO 7-1 (BSP), где особое внимание уделяется герметичности и совместимости с трубопроводной арматурой. Знание этих стандартов помогает выбрать правильный тип резьбы, подходящий для конкретных задач и обеспечивающий надежное соединение.

Как визуально отличить дюймовую резьбу от трубной без использования инструментов?

Дюймовая резьба обычно имеет более острые и четкие витки с равномерным шагом и углом, а трубная резьба заметно отличается за счет закругленных витков и часто более мелкого шага. Кроме того, трубная резьба может иметь характерный конусный участок, который обеспечивает плотное соединение. При внимательном осмотре и сравнении можно определить тип резьбы даже без специальных измерительных приборов.

Какие последствия могут возникнуть при неправильном выборе между дюймовой и трубной резьбой в промышленном оборудовании?

Использование неподходящей резьбы приводит к снижению надежности соединений, появлению течей, поломкам и необходимости частого ремонта. В промышленных условиях это может вызвать простой оборудования и увеличение затрат на обслуживание. Важно правильно определить тип резьбы, чтобы обеспечить долговечность и безопасность эксплуатации систем, особенно тех, где присутствуют высокие давления и агрессивные среды.
