Выбор формы жала паяльника напрямую влияет на качество пайки, теплообмен и доступ к компонентам. На практике наиболее востребованы два типа: круглое (цилиндрическое) и плоское (лезвиеобразное). Каждое из них оптимизировано под определённые задачи и условия работы, что требует осознанного подхода при выборе.
Ошибочный выбор формы жала может привести к перегреву, слабым соединениям или повреждению компонентов. Поэтому стоит ориентироваться не только на универсальность, но и на конкретные требования каждого участка пайки. Опытный монтажник часто меняет жало в зависимости от задачи, комбинируя точность и производительность.

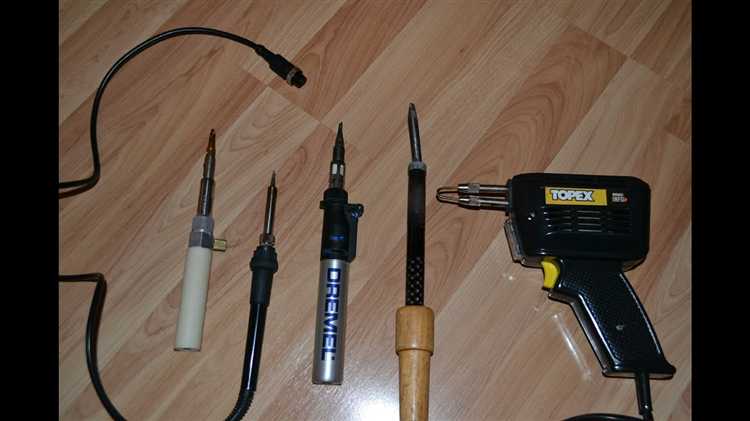

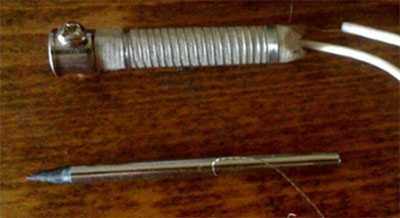

Когда выбирать круглое жало для пайки проводов
Круглое жало, чаще всего в виде конического или цилиндрического наконечника, подходит для пайки многожильных и одиночных проводов диаметром до 1,5 мм. Такое жало обеспечивает точечную подачу тепла и позволяет равномерно прогреть скрутку без перегрева изоляции.
Выбор круглого жала оправдан при пайке в труднодоступных местах, например, внутри корпусов или в углублениях, где плоское жало физически не помещается. Также оно удобно при пайке вертикальных соединений, так как меньше контактирует с окружающими элементами и снижает риск случайного замыкания.
При работе с термочувствительными компонентами, где требуется минимизировать площадь теплового контакта, круглое жало позволяет контролировать температуру подачи и избежать перегрева жилы.
Оптимальный диаметр жала – от 0,5 до 1 мм для тонких проводов и до 2 мм для более массивных скруток. Использование канифоли или флюса средней активности усиливает капиллярный эффект при пайке круглым жалом, улучшая затекание припоя в межжильное пространство.
Не рекомендуется применять круглое жало при пайке широких площадок или проводов большого сечения – в этих случаях теплоотдачи будет недостаточно для качественного соединения.
Удобство плоского жала при монтаже SMD-компонентов
Плоское жало обеспечивает равномерное распределение тепла по всей контактной поверхности, что критично при пайке мелких SMD-компонентов с плотной компоновкой. Благодаря увеличенной площади соприкосновения, тепло передаётся быстрее, снижая риск перегрева чувствительных элементов.
Разница в распределении тепла между типами жал
Плоское жало обладает увеличенной площадью контакта с поверхностью пайки, что обеспечивает более равномерное распределение тепла. Это особенно важно при работе с многоножечными компонентами и массивными контактными площадками. Температура по всей длине кромки сохраняется стабильной, благодаря чему уменьшается риск локального перегрева и отслаивания дорожек.
Круглое жало сконцентрировано на точечном нагреве. Тепло поступает через малую зону, из-за чего при пайке крупных элементов могут возникать перепады температуры. Контактная точка быстро теряет тепло при соприкосновении с массивными деталями, что требует увеличения времени нагрева или повышения температуры паяльника, что, в свою очередь, увеличивает риск термического повреждения чувствительных компонентов.
Как форма жала влияет на удержание припоя
Форма жала непосредственно определяет поведение припоя на его поверхности. Круглое жало, особенно с коническим или цилиндрическим профилем, удерживает меньший объем припоя из-за ограниченной площади контакта и высокой текучести припоя вниз по жалу. Это снижает стабильность пайки при многоточечных соединениях и усложняет равномерную подачу припоя на дорожки.
Плоские жала с U-образной выемкой дополнительно удерживают припой в области углубления, предотвращая его стекание при наклоне паяльника. Это позволяет дозировать объем припоя без дополнительной подачи и сохранять его на протяжении всей операции, снижая риск сухих пайков.
Для минимизации разбрызгивания и перегрева важно учитывать, что избыточный объем припоя легче удерживается именно плоскими жалами. Они способствуют равномерному распределению припоя по шву и позволяют контролировать смачивание без перегрева компонентов.
Скорость нагрева круглого и плоского жала в работе
Форма жала влияет на теплопередачу и скорость выхода паяльника на рабочую температуру. Разница особенно заметна при переходе от дежурного режима к активному пайке, когда требуется быстрое восстановление температуры наконечника.
- Круглое жало (например, тип B) нагревается равномерно по всей поверхности, но его тепловая масса меньше, чем у плоского. Это позволяет достичь номинальной температуры быстрее – в среднем за 8–12 секунд на 60-ваттном паяльнике.
- Плоское жало (тип D или K) обладает большей площадью контакта с нагревателем и заготовкой. Из-за увеличенного объёма металла нагрев занимает больше времени – около 12–18 секунд, но отдача тепла в процессе пайки стабильнее.
При серийной пайке компонентов с массивными площадками выгоднее использовать плоское жало – оно медленнее теряет температуру при касании. Для работы с мелкими SMD-деталями предпочтительнее круглое – быстро нагревается, не перегревает площадки.
- Для мобильных работ и мелкого ремонта – жало типа B или BC (быстрый старт).
- Для стационарных задач и массивных проводников – жало типа D или K (тепловая инерция).
При выборе важно учитывать не только скорость нагрева, но и стабильность температуры в процессе пайки. Быстрый нагрев – не всегда преимущество, если он сопровождается быстрым охлаждением при контакте.

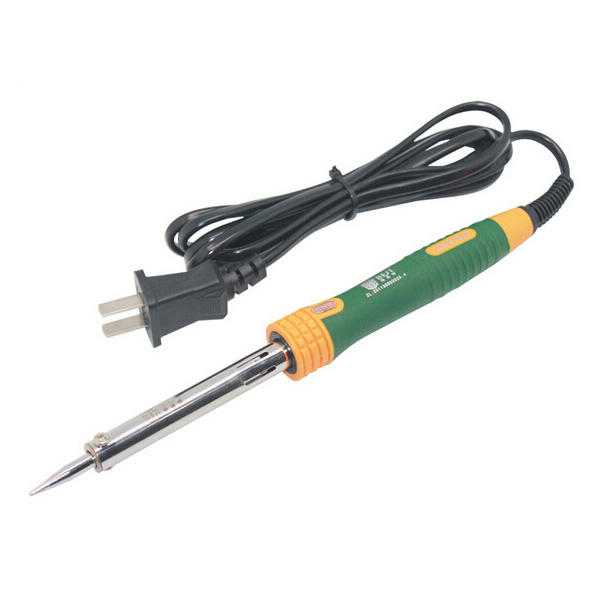

Подходящие формы жал для точечной пайки
Для точечной пайки оптимальными считаются жала конической и игольчатой формы. Конические жала с заострённым концом обеспечивают направленную подачу тепла на ограниченную область, что критично при работе с плотными SMD-компонентами. Диаметр кончика не должен превышать 0,4 мм для высокой точности позиционирования.
Жала круглого сечения с утолщением на конце менее эффективны для точечной пайки из-за трудностей с прицельной подачей тепла. Они применяются преимущественно для пайки проводов и массивных контактов, где точность не критична.
Уход и очистка круглого и плоского жала
Эффективность паяльника напрямую зависит от состояния жала. Пренебрежение регулярной очисткой приводит к ухудшению теплопередачи и образованию оксидной пленки, особенно при использовании бессвинцового припоя.
- Круглое жало чаще страдает от неравномерного нагара. Для его очистки рекомендуется использовать латунную стружку. Механические губки или наждачная бумага недопустимы – они повреждают геометрию жала.
- Плоское жало более подвержено локальному перегреву на кромке. После каждой пайки следует удалять остатки флюса с помощью безворсовой салфетки и изопропилового спирта. Для удаления стойких загрязнений подходит мягкая стекловолоконная щетка.
- Наносить свежий припой на жало следует сразу после очистки, пока оно горячее – это предотвратит окисление медного слоя.
- При длительном использовании жала теряют лужение. Восстановление проводят с помощью активной пасты для лужения и высокотемпературного припоя.
- Плоское жало требует более частой перекалибровки температуры паяльника – его форма создает температурные зоны, где перегрев разрушает покрытие быстрее.
Хранение паяльника без остатков припоя на жале приводит к быстрому окислению, особенно у плоских жал с большой открытой поверхностью. Рекомендуется всегда оставлять тонкий слой припоя перед выключением устройства.
Какая форма жала подходит для пайки в труднодоступных местах
Для пайки в ограниченном пространстве оптимально использовать жала с тонким и удлинённым наконечником. Лучший выбор – конусообразное жало с острым концом (тип B или I). Оно обеспечивает точечный нагрев и минимальный контакт с окружающими элементами, снижая риск случайного перегрева соседних компонентов.
Плоское жало, даже узкое, ограничено в маневренности и может создавать трудности при пайке под углом. Круглое коническое жало, наоборот, позволяет вводить его под любым углом, включая вертикальный доступ, что критично при пайке под радиаторами или в корпусах с ограниченным просветом.
Для увеличения точности рекомендуется использовать жала диаметром не более 0,2–0,4 мм. Они позволяют контролировать объём припоя и исключают затекание на соседние дорожки. Эффективность также зависит от длины рабочего участка – чем он длиннее, тем проще добраться до глубоко расположенных точек пайки.
Вопрос-ответ:
Чем отличается поведение припоя при использовании круглого и плоского жала?
При использовании круглого жала припой подаётся точечно и концентрируется в одной области. Это удобно для мелких соединений, когда требуется высокая точность. Плоское жало, в отличие от него, позволяет равномерно распределить тепло по более широкой площади, благодаря чему припой растекается лучше, особенно на крупных контактных площадках или при работе с проводами. Такой тип жала может быть полезен для демонтажа или пайки массивных компонентов.
Какой тип жала лучше выбрать для начинающего?
Новичкам часто советуют начинать с круглого (конусного или цилиндрического) жала. Оно позволяет аккуратнее контролировать процесс пайки и подходит для большинства базовых задач, таких как пайка проводов и мелких элементов. Со временем, по мере накопления опыта, можно попробовать и плоское жало, особенно если вы начнёте сталкиваться с более крупными соединениями.
Можно ли использовать плоское жало для поверхностного монтажа (SMD)?
Да, можно. Плоское жало иногда даже удобнее при пайке SMD-компонентов, особенно в тех случаях, когда применяется метод «волны» или пайка с подачей припоя на несколько ножек сразу. Оно позволяет быстро прогреть контактные площадки и равномерно нанести припой. Однако для точечной пайки отдельных мелких элементов круглая форма остаётся предпочтительной.
Как влияет форма жала на скорость нагрева и остывания?
Форма жала может влиять на теплопередачу, но не на скорость его нагрева от станции. Плоское жало обычно имеет большую площадь соприкосновения с поверхностью, из-за чего тепло передаётся быстрее и объекты прогреваются быстрее. Но это же может привести к более быстрому оттоку тепла от жала, и оно чуть быстрее теряет температуру, если не компенсируется подачей энергии. Круглое жало работает более точечно, и температура на его кончике стабильнее при пайке мелких деталей.
Какой ресурс у круглого и плоского жала — изнашиваются ли они по-разному?
Оба типа жала изнашиваются со временем, особенно при высокой температуре, некачественном припое или агрессивной чистке. Однако плоские жала могут изнашиваться чуть быстрее при частом контакте с крупными площадками, так как рабочая часть у них шире и нагрузка распределяется по большей поверхности. При этом они часто дешевле в замене. Круглое жало, особенно при точной пайке, сохраняет форму дольше, но требует аккуратности при чистке, чтобы не стереть кончик.
