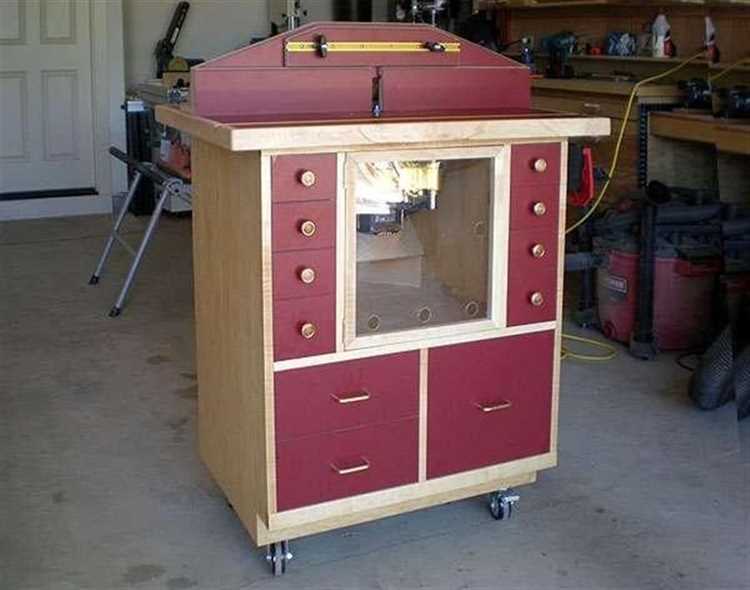

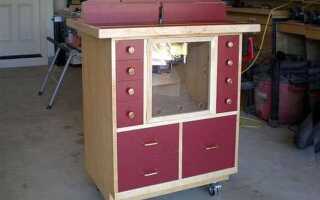

Фрезерный стол позволяет превратить ручной фрезер в стационарный инструмент, повысить точность обработки и упростить работу с заготовками. Основное преимущество – стабильное основание и возможность использования направляющих, упоров и шаблонов. Для сборки потребуется фанера или MDF толщиной от 18 мм, алюминиевые профили, стандартный фрезер и минимальный набор инструмента: дрель, лобзик, шуруповерт и шлифовальная машинка.
Основание стола лучше всего выполнить из двух слоев фанеры, склеенных между собой. Размер рабочей поверхности – от 600×400 до 800×600 мм, в зависимости от габаритов мастерской и размера заготовок. В центральной части нужно вырезать окно под фрезер. Его форму определяют по подошве конкретной модели. Рекомендуется предусмотреть сменную вставку – это упростит установку разных фрезеров и замену элементов конструкции при износе.
Для фиксации фрезера используется либо заводская монтажная пластина, либо самодельная – из текстолита или алюминия толщиной 6–8 мм. Крепление должно обеспечивать жёсткость и точное позиционирование. Желательно предусмотреть регулировку высоты фрезера сверху – через подъёмный механизм или винт с шестигранником. Это избавит от необходимости переворачивать стол при каждой настройке.
Дополнительно потребуется направляющая линейка, упоры, пылеудаление и защита рабочего места. Направляющая изготавливается из фанеры или алюминиевого профиля и фиксируется струбцинами или на пазах. Оптимальная высота стола – около 850 мм. Поверхность можно покрыть ламинатом или HPL-пластиком для уменьшения трения.

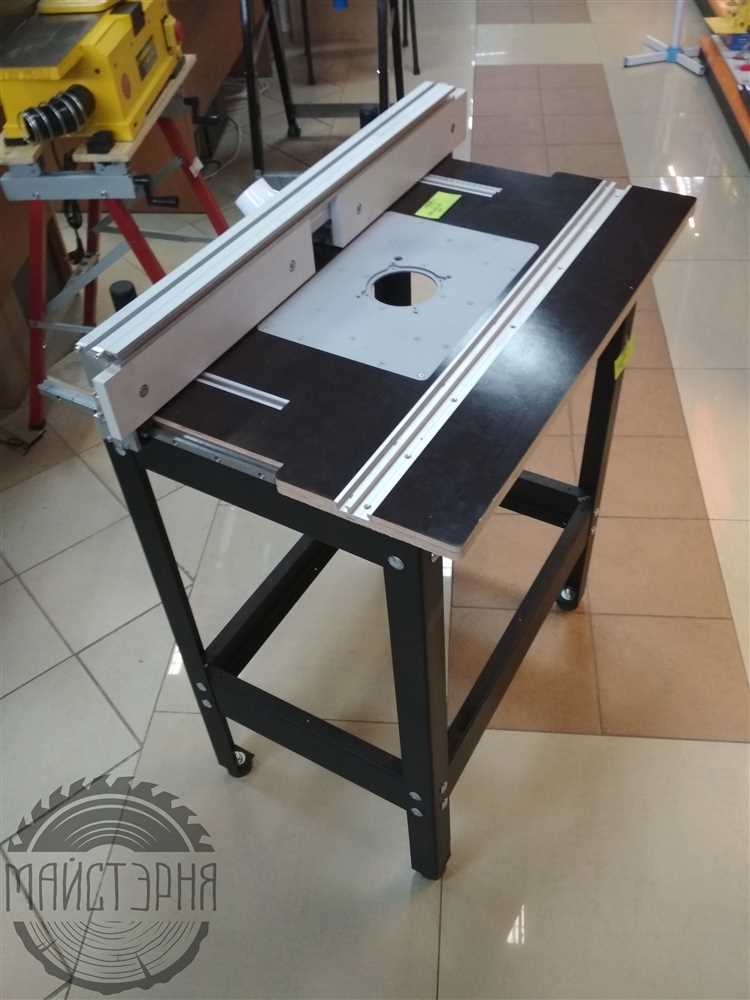

Выбор подходящей плиты для крепления фрезера
Плита должна быть изготовлена из прочного материала, сохраняющего геометрию под нагрузкой. Наиболее распространённые варианты – алюминий толщиной 6–10 мм или фенолопласт минимум 10 мм. Пластик ПВХ или фанера непригодны из-за прогиба и износа.
Размер плиты подбирается по основанию фрезера и размеру отверстия в столешнице. Оптимально – от 200×300 мм до 250×350 мм. Важно предусмотреть возможность регулировки и фиксации высоты, а также центрирования фрезера относительно отверстия.
Отверстие под фрезу должно быть сменным или оснащено съёмными кольцами (инсерты). Это позволяет точно подбирать диаметр под конкретную оснастку и минимизировать зазор.
Крепёжные отверстия под фрезер необходимо размечать точно. Использование универсальных плит с множеством заранее просверленных отверстий упрощает установку, но снижает жёсткость конструкции. Предпочтительнее – сплошная плита с индивидуальной разметкой.
Обязательно наличие зенковок под крепёж, чтобы головки винтов не выступали над плоскостью. Дополнительно можно предусмотреть резьбовые втулки или вставки для частого демонтажа фрезера без износа резьбы в самой плите.
Перед установкой необходимо проверить отсутствие перекоса и люфта. Плита должна вставляться в проём плотно, без зазоров, но с возможностью лёгкого демонтажа. Рекомендуется установка регулировочных винтов по углам для точной настройки уровня относительно столешницы.
Изготовление или покупка столешницы с усилением
Толщина столешницы должна быть не менее 25 мм. Оптимальный материал – фанера ФК или ФСФ от 18 мм в два слоя с проклейкой и стяжкой саморезами. Альтернатива – ЛДСП толщиной 28–38 мм с усилением снизу. Цель – исключить прогиб в районе крепления фрезера.
Для усиления используют стальные уголки 40×40 мм, лист алюминия толщиной 4–6 мм или деревянные накладки из бруса 40×50 мм. Усиление монтируется крест-накрест или вдоль длинной стороны столешницы. Расстояние между усилителями – не более 20 см от центра фрезера до края плиты.
В зоне установки фрезера вырезается проём под монтажную пластину или основание фрезера. Площадку вокруг выреза дополнительно усиливают алюминиевой рамкой или фанерной вставкой. Если используется монтажная пластина, она должна быть не тоньше 6 мм и жёстко крепиться к столешнице с 8 винтами по периметру.
Покупные столешницы чаще всего выполнены из MDF или фенольной фанеры с ламинированием. Важно проверить наличие закладных усилений и монтажной пластины. Готовая столешница экономит время, но при изготовлении вручную можно учесть габариты конкретного фрезера и индивидуальные требования.

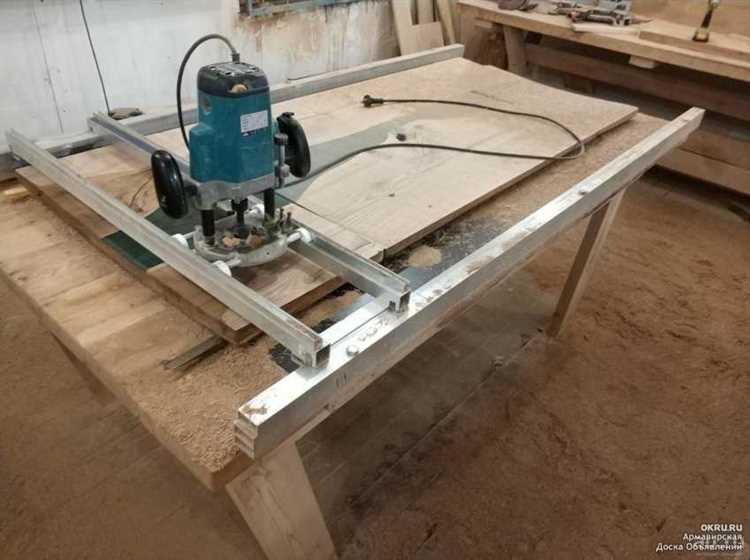

Установка направляющей с точной регулировкой
Для стабильной и точной работы фрезера направляющая должна быть жёсткой, прямолинейной и иметь возможность микроперемещений. Рекомендуется использовать алюминиевый профиль толщиной не менее 6 мм или фанеру берёзовую ФСФ толщиной от 18 мм с прямолинейной кромкой, обработанной на рейсмусе или фуганке.
Крепление направляющей выполняется через паз или винтовые отверстия. Для точной регулировки установите винтовые стяжки М6 с гайками-барашками или барашковыми винтами. На одной стороне добавьте удлинённую прорезь под регулировочный винт – это позволит смещать направляющую в пределах 2–3 мм с шагом до 0.1 мм. Регулировочный винт устанавливается с упором в фиксированную закладную гайку или шпильку, закреплённую в плите стола.
Порядок установки:
1. Установите направляющую параллельно прорезному отверстию под фрезу, используя линейку и штангенциркуль. Допуск на отклонение – не более 0.1 мм по всей длине.
2. Закрепите один край направляющей неподвижно через винты М6 с шайбами.
3. Второй край оснастите регулировочным винтом с упором, позволяющим точно настраивать зазор между фрезой и направляющей.
4. Для минимизации вибраций рекомендуется использовать подкладки из резины толщиной 1–2 мм между направляющей и столешницей.
Дополнительно: для повторяемости настроек установите измерительную шкалу вдоль края направляющей или добавьте цифровой индикатор линейного перемещения с точностью до 0.01 мм.

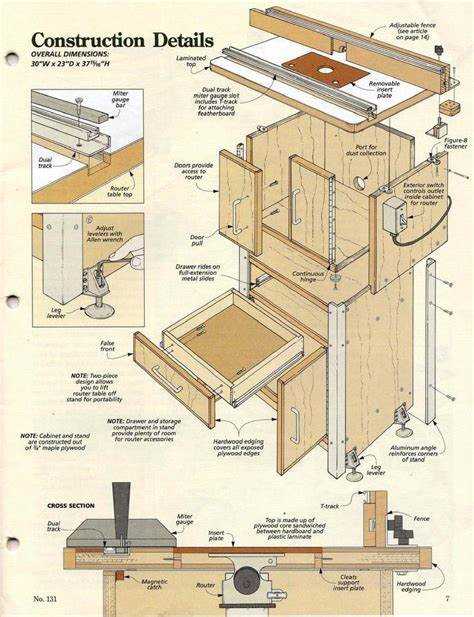

Организация пылеудаления и вытяжки
Без эффективного пылеудаления работа на фрезерном столе приводит к накоплению древесной пыли, которая мешает обзору, ухудшает качество обработки и засоряет механизмы. Основная задача – организовать удаление стружки сразу в двух зонах: под фрезерной пластиной и вокруг направляющей.
- Установите патрубок для подключения пылесоса непосредственно под фрезером. Оптимальный диаметр – 100 мм, если используется строительный пылесос средней мощности. При меньшем диаметре потребуется усиленная тяга или циклонный сепаратор.
- Во вставной панели сделайте отверстие под патрубок или монтируйте короб с отводом, направленным к задней части стола. Герметизируйте соединения – используйте резиновые уплотнители или герметик на силиконовой основе.
- На направляющей (упоре) предусмотрите второй канал пылеудаления. Используйте щелевой коллектор с крышкой, установленной за фрезой. Щель шириной 20–30 мм вдоль центра упора обеспечивает сбор основной части стружки.
- Соедините оба канала через Y-образный тройник с одним пылесосом. Если модель позволяет – включите синхронизацию с запуском фрезера.
- Установите заслонки на каждом из входов Y-тройника. Это позволяет перенаправлять поток в зависимости от задачи: чистовая обработка – больше тяги в упоре; глубокий проход – под столом.
- Если используется циклон, размещайте его как можно ближе к столу. Это снижает потери тяги и продлевает срок службы фильтров пылесоса.
Желательно предусмотреть прозрачное окошко или доступ к внутренней части короба под фрезером для контроля накопления отходов. Регулярная чистка снижает нагрузку на вытяжную систему и предотвращает перегрев инструмента.
Монтаж системы фиксации заготовки
Для надёжной фиксации заготовок на фрезерном столе рекомендуется установить Т-образные направляющие (Т-слоты). Используются алюминиевые Т-треки шириной 19 мм с пазом под стандартный прижим 1/4″. Они врезаются в поверхность стола заподлицо с помощью ручного фрезера с прямой фрезой и ограничителями глубины. Глубина паза – 9,5 мм, ширина – 19 мм.
Размещать треки следует параллельно или перпендикулярно фрезерной линейке, в зависимости от предполагаемых операций. Оптимальное расстояние от центра фрезы до оси направляющей – 100–150 мм. Для крепления трека используйте шурупы 3,5×16 мм с зенковкой. Предварительно засверливаются отверстия диаметром 2,5 мм.
Прижимы изготавливаются из фанеры толщиной 12 мм или алюминиевого профиля. Для регулировки зажима используются болты с квадратной головкой под Т-паз и барашковые гайки. Рекомендуется предусмотреть прорези в прижимах для быстрой подстройки под высоту и ширину заготовки.
Альтернативой служат быстрозажимные фиксаторы на рычажной основе. Их устанавливают на краях стола, укрепляя болтами М6 через вклеенные гайки или металлические втулки. Рабочее усилие фиксируется настройкой эксцентрика.
Обязательное условие – жёсткость крепления. После монтажа следует проверить люфты при имитации фрезеровки. Если прижимы двигаются под нагрузкой, увеличить площадь опоры или заменить элементы на более жёсткие.
Регулировка подъёма и смены фрезы снизу
Для точной настройки высоты фрезы необходимо получить доступ к креплению инструмента снизу стола. Это обеспечивает удобство регулировки без демонтажа всего узла.
- Отключите ручной фрезер от сети для безопасности.
- Освободите фиксирующие винты или гайки крепления фрезы, обычно расположенные на шпинделе снизу.
- С помощью ключа аккуратно извлеките фрезу, проверяя состояние цанги и зажимных элементов.
- При установке новой фрезы убедитесь, что она входит до упора, без зазоров, и надежно зафиксируйте крепления моментом затяжки согласно технической документации фрезера (обычно 10-15 Нм).
- Регулировка подъёма фрезы осуществляется с помощью винтов или маховика подъёма, который приводит в движение шпиндель относительно поверхности стола.
- Для точной настройки используйте линейку или индикатор глубины с шагом измерения не более 0,1 мм.
- После установки нужной высоты повторно затяните все крепления, проверив отсутствие люфта.
Регулярная проверка и смазка ходового механизма подъёма обеспечит плавность и точность регулировок.

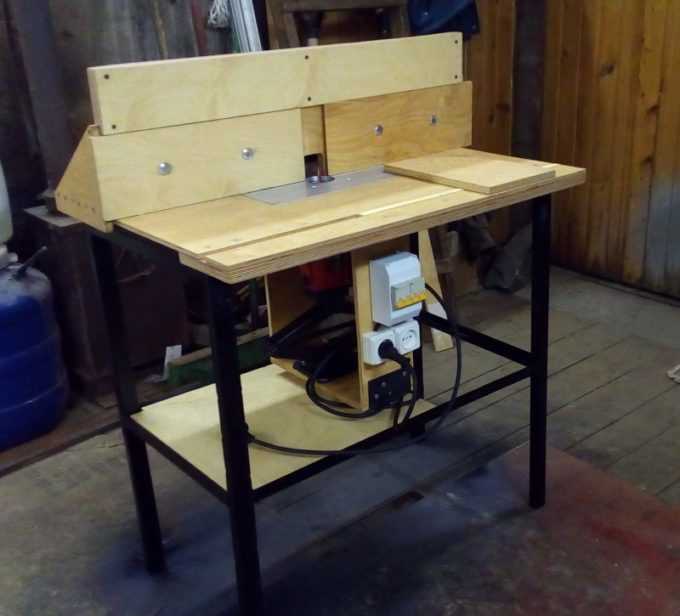

Подключение питания и обеспечение безопасности
Для подключения фрезерного стола к электросети необходимо использовать отдельную линию с автоматическим выключателем на 16 А, рассчитанным на индуктивную нагрузку. Кабель должен иметь сечение не менее 2,5 мм², желательно медный. Розетка обязана быть заземлена и соответствовать стандарту IP44 или выше, чтобы исключить попадание пыли и влаги.
Перед первым включением проверьте исправность заземления мультиметром – сопротивление заземляющего контура не должно превышать 4 Ом. Не допускается эксплуатация без заземления.
Для защиты оператора установите двухпозиционный выключатель с функцией «мёртвой руки» – при отпускании кнопки питание мгновенно отключается. Также рекомендуется установка УЗО (устройство защитного отключения) с током срабатывания 30 мА, что уменьшит риск поражения электрическим током.
Все контакты и клеммы внутри электрошкафа должны быть затянуты с усилием, указанным в технической документации, чтобы избежать искрения и перегрева. Используйте клеммные колодки с маркировкой для упрощения обслуживания и предотвращения ошибок при подключении.
Обязательно установите кабельный ввод с уплотнительной манжетой, чтобы исключить попадание стружки и пыли внутрь распределительной коробки. Провода должны быть уложены так, чтобы избежать натяжения и контакта с движущимися частями станка.
Для дополнительной безопасности место установки фрезерного стола следует оснастить защитным экраном из прозрачного ударопрочного материала, а также предусмотреть кнопку аварийной остановки, доступную с любой рабочей позиции.
Вопрос-ответ:
Какие инструменты понадобятся для сборки фрезерного стола для ручного фрезера?
Для сборки фрезерного стола обычно требуются следующие инструменты: шуруповерт или отвертка, ключи гаечные или разводной ключ, рулетка или линейка для точных замеров, уровень для проверки ровности поверхности, а также дрель с набором сверл для крепления деталей. Иногда пригодится стамеска или напильник для обработки краёв, чтобы избежать зазоров и обеспечить плотную посадку. Все инструменты должны быть удобны в использовании, чтобы сборка прошла гладко и быстро.
Как выбрать материал для изготовления фрезерного стола?
Выбор материала зависит от бюджета и целей использования стола. Чаще всего для изготовления берут MDF или фанеру толщиной от 18 мм — эти материалы ровные, прочные и хорошо обрабатываются. Металлические элементы применяются для усиления и крепления деталей. Главное — чтобы поверхность была ровной и достаточно прочной, чтобы выдерживать вибрации и нагрузку от фрезера. Некоторые предпочитают использовать ламинированные плиты для защиты от влаги и удобства очистки.
Как правильно закрепить ручной фрезер на столе, чтобы он не сдвигался во время работы?
Для надежной фиксации фрезера на столе используют специальные крепёжные пластины или рамки, которые идут в комплекте с некоторыми моделями. Если их нет, можно изготовить крепёж самостоятельно из металлических уголков и болтов. Важно, чтобы фрезер плотно прилегал к столу без люфта, и при этом можно было быстро снять его при необходимости. Регулировка должна быть простой, но при этом достаточно жёсткой, чтобы вибрации не вызывали смещения.
Какие ошибки чаще всего допускают при сборке фрезерного стола, и как их избежать?
Одна из частых ошибок — неправильное выравнивание поверхности стола, из-за чего фрезер работает с перекосом и детали получаются неровными. Чтобы избежать этого, необходимо тщательно проверять уровень и, при необходимости, подгонять элементы. Еще одна ошибка — слабое крепление фрезера, которое приводит к сдвигам во время работы. Также иногда забывают про удобство доступа к регулировочным элементам. Важно тщательно следовать инструкции и проверять каждый этап сборки.
Как сделать стол более удобным для работы с разными типами ручных фрезеров?
Для универсальности стола стоит предусмотреть сменные крепления или площадки, которые легко менять в зависимости от модели фрезера. Можно сделать систему быстросъёмных элементов, чтобы не тратить много времени на переустановку. Также удобно предусмотреть регулировку высоты столешницы и угла наклона, чтобы адаптировать рабочее место под разные задачи. Важно, чтобы конструкция оставалась устойчивой и прочной, несмотря на все подвижные части.
Какие материалы и инструменты нужны для сборки фрезерного стола для ручного фрезера?
Для создания фрезерного стола понадобятся: лист ЛДСП или МДФ толщиной не менее 18 мм для столешницы, алюминиевый или стальной профиль для направляющих, крепежные элементы (болты, гайки, шайбы), а также сам ручной фрезер. Из инструментов пригодятся дрель, шуруповерт, лобзик или циркулярная пила для вырезания отверстий, рулетка, уровень и отвертки. Иногда полезно иметь подручные приспособления для точной установки фрезера и направляющих. Важно, чтобы материалы были прочными и устойчивыми к нагрузкам, чтобы стол сохранял стабильность при работе.
Как правильно закрепить ручной фрезер на столе, чтобы обеспечить безопасность и удобство работы?
Фрезер крепится к столу с помощью монтажной пластины, которая должна быть надежно зафиксирована на столешнице. Сначала вырезается отверстие в столе по размеру подошвы фрезера, после чего закрепляют монтажную пластину с помощью болтов или винтов, обеспечивая плотное прилегание. При затягивании крепежа нужно проверить, чтобы фрезер не смещался и не вибрировал во время работы. Очень важно, чтобы кнопки управления оставались доступными, а кабель питания не мешал. Для удобства можно предусмотреть возможность быстрой установки и снятия фрезера с крепления. Такой подход снижает риск случайных травм и помогает добиться точности в обработке деталей.
