В конструкции любого электродвигателя два ключевых элемента – ротор и статор. Ротор – это подвижная часть, напрямую связанная с выходным валом, через который передаётся крутящий момент. Статор, напротив, остается неподвижным и выполняет функцию генерации вращающегося магнитного поля, воздействующего на ротор. Их взаимодействие – основа преобразования электрической энергии в механическую.
Материалы, используемые для изготовления этих компонентов, существенно различаются. Ротор обычно содержит обмотку или короткозамкнутую алюминиевую (либо медную) клетку, внедрённую в сердечник из ферромагнитной стали. Статор, в свою очередь, формируется из пакета тонких изолированных листов электротехнической стали с канавками для медных или алюминиевых обмоток. Эти различия обоснованы задачами: минимизация вихревых токов в статоре и обеспечение электромагнитной инерции в роторе.
Ремонтопригодность и обслуживание также различаются. Статор подвержен термическому старению обмоток и чаще выходит из строя при перегрузках, тогда как ротор чаще страдает от механических повреждений, особенно при нарушениях балансировки или перекосе фаз. Поэтому диагностика ротора включает измерение вибрации, а статора – тепловизионный контроль и анализ изоляции.
Понимание этих различий позволяет точнее подбирать тип электродвигателя под конкретные условия эксплуатации – будь то асинхронный двигатель с короткозамкнутым ротором для насосного оборудования или синхронный с возбуждением в роторе для прецизионных приводов. Техническая эффективность, надёжность и срок службы напрямую зависят от конфигурации ротора и статора.
Из чего изготовлены ротор и статор: материалы и их свойства
Сердечники ротора и статора изготавливаются из электротехнической стали с высоким содержанием кремния (обычно 2,5–3,5%). Этот сплав обладает малой удельной магнитной проводимостью и сниженной коэрцитивной силой, что уменьшает потери на вихревые токи и гистерезис в переменном магнитном поле. Листы стали толщиной 0,35–0,5 мм изолируются лаком для предотвращения токов Фуко.
Обмотки статора выполняются из медного провода с эмалевой изоляцией. Медь выбрана за высокую электропроводность (более 57 МСм/м), что минимизирует омические потери и нагрев. В маломощных или бюджетных двигателях допустимо использование алюминия, но он уступает меди по току нагрузки и тепловой стойкости.
Роторы короткозамкнутых асинхронных двигателей имеют литые алюминиевые или медные «беличьи клетки». Литьё алюминия осуществляется под давлением в сердечник из той же электротехнической стали. Медные клетки дороже и сложнее в изготовлении, но применяются в высокоэффективных двигателях (IE3 и выше) из-за меньшего удельного сопротивления.
В синхронных двигателях с постоянными магнитами используются неодим-железо-бор (NdFeB) или самарий-кобальт (SmCo). Первый вариант обеспечивает высокую энергоемкость (до 400 кДж/м³) при компактных размерах, но требует термостабилизации. Самарий-кобальтовые магниты устойчивы к перегреву и коррозии, но дороже и менее доступные.
Изоляционные материалы внутри статора – это термостойкие компаунды на основе эпоксидных смол или полиэфиримидов, выдерживающие температуры до 180 °C (класс изоляции F и H). Лаки и пропитки обеспечивают механическую прочность и защиту от влаги и пыли.

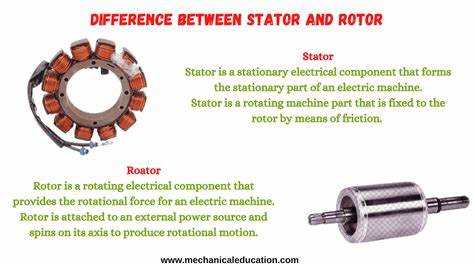

Как устроены ротор и статор в асинхронных электродвигателях

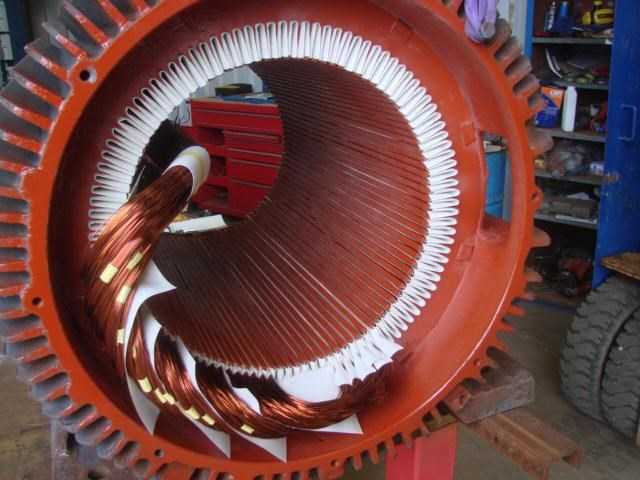

Статор асинхронного электродвигателя представляет собой неподвижную часть, состоящую из стального сердечника и медных или алюминиевых обмоток. Сердечник формируется из тонких листов электротехнической стали, изолированных друг от друга для снижения вихревых токов. Обмотки укладываются в пазы сердечника и соединяются в звезду или треугольник в зависимости от схемы подключения. Количество пар полюсов определяет скорость вращения магнитного поля и, соответственно, номинальную скорость ротора.
Ротор чаще всего выполнен по схеме короткозамкнутой обмотки, так называемой «беличьей клетки». Он состоит из стального сердечника с продольными пазами, в которые залиты алюминиевые стержни, замкнутые с обоих концов кольцами. Такая конструкция обеспечивает высокую механическую прочность и низкое сопротивление току. При подаче напряжения на статор, создаётся вращающееся магнитное поле, индуцирующее ток в роторе, что вызывает вращение с частотой, чуть меньшей синхронной.
Для более тяжёлых условий эксплуатации применяют роторы с фазной обмоткой. В этом случае стержни заменяются полноценной трехфазной обмоткой, подключённой к внешнему реостату через кольца и щетки. Это позволяет регулировать пусковой момент и ток, снижая нагрузку на питающую сеть.
Правильный выбор конструкции ротора зависит от задач: «беличья клетка» предпочтительна в серийных приводах, где важны надёжность и простота, тогда как фазный ротор целесообразен при необходимости плавного пуска и регулирования скорости.
Роль ротора и статора в процессе электромагнитной индукции
Электромагнитная индукция в электродвигателе реализуется за счёт взаимодействия магнитного поля статора и токов, индуцируемых в роторе. Это основа преобразования электрической энергии в механическую.
- Статор создаёт вращающееся магнитное поле с помощью обмоток, питаемых переменным током. Частота тока определяет скорость вращения поля.
- Ротор, находясь в этом вращающемся поле, испытывает изменение магнитного потока, что вызывает индуцирование ЭДС согласно закону Фарадея.
- Индуцированная ЭДС создаёт ток в замкнутом контуре ротора (обычно короткозамкнутом), который взаимодействует с магнитным полем статора. Возникающая сила Лоренца приводит ротор в движение.
Ключевые параметры, влияющие на эффективность индукции:
- Сопротивление обмоток ротора – низкое сопротивление способствует большему току, но вызывает нагрев. Оптимальный выбор материала (например, медь вместо алюминия) повышает КПД.
- Число полюсов статора – влияет на синхронную скорость вращения поля. Чем больше полюсов, тем ниже скорость и выше момент при том же напряжении.
- Зазор между ротором и статором – минимальный воздушный зазор увеличивает плотность магнитного потока и снижает потери.
Для стабильной индукции критично обеспечить симметричность обмоток и сбалансированное питание. Любое отклонение вызывает неравномерное магнитное поле, снижая эффективность и вызывая вибрации.
Как ротор и статор влияют на частоту вращения двигателя
Частота вращения двигателя напрямую зависит от конструкции и взаимодействия ротора и статора. В асинхронных двигателях статор создает вращающееся магнитное поле, частота которого определяется подведённым переменным током. Например, при частоте питающей сети 50 Гц и двухполюсной обмотке статора синхронная частота поля составляет 3000 об/мин.
Ротор, в свою очередь, отстает от этого поля на величину, называемую скольжением. Скольжение определяется нагрузкой на валу и сопротивлением обмотки ротора. При увеличении сопротивления, например, за счёт включения дополнительных резисторов в фазный ротор, частота вращения снижается, что позволяет управлять моментом и пусковыми характеристиками.
В синхронных двигателях ротор вращается с той же частотой, что и поле статора. Поэтому стабильность частоты вращения обеспечивается именно синхронным режимом. Отклонение возможно лишь при нарушении синхронности, что указывает на неправильную настройку или перегрузку.
Материал сердечника статора влияет на скорость намагничивания, а форма пазов – на распределение магнитного потока. Эти параметры определяют потери в стали и токи в обмотках, которые, в свою очередь, влияют на эффективность создания вращающегося поля и стабильность частоты вращения.
Оптимальный подбор количества полюсов статора позволяет задать нужную базовую частоту вращения. Для изменения этой частоты применяют частотные преобразователи, которые регулируют напряжение и частоту питания статора, изменяя вращающееся магнитное поле и синхронную скорость.
Особенности охлаждения ротора и статора при длительной работе
При продолжительной эксплуатации электродвигателя тепловыделение в роторе и статоре достигает критических уровней, что требует различных подходов к их охлаждению.
- Охлаждение статора осуществляется через внешнюю вентиляцию и систему теплоотвода. Основной источник нагрева – обмотки, в которых протекает рабочий ток. Повышение температуры выше 120 °C приводит к деградации изоляции, поэтому применяют:
- принудительную вентиляцию с осевыми или радиальными вентиляторами;
- жидкостное охлаждение в каналах между сердечником и корпусом;
- термодатчики для отслеживания перегрева с автоматическим отключением при превышении предела.
- Ротор охлаждается сложнее из-за вращения и ограниченного пространства. Основной источник тепла – токи в короткозамкнутых стержнях и вихревые токи. Эффективные методы:
- радиальные вентиляционные каналы, встроенные в сердечник ротора;
- центробежные вентиляторы, закреплённые на валу, обеспечивающие отток нагретого воздуха;
- использование композитных материалов с высокой теплопроводностью для снижения локального перегрева;
- динамическое балансирование потока воздуха внутри кожуха для равномерного охлаждения ротора.
При проектировании системы охлаждения важно учитывать тепловую инерцию: даже после остановки двигателя температура обмоток может продолжать расти в течение 5–10 минут. Рекомендуется обеспечить отложенное выключение вентиляторов минимум на 15 минут после остановки двигателя.
Что выходит из строя чаще: типовые неисправности ротора и статора
Ротор и статор электродвигателя подвержены разным типам повреждений, но по статистике неисправности статора встречаются чаще – до 60-70% всех поломок. Основная причина – перегрев и изоляционные пробои обмоток, вызванные повышенными токами, пылью и влажностью. Изоляция статора разрушается вследствие старения и термических нагрузок, что приводит к коротким замыканиям между витками и снижению эффективности двигателя.
Второй распространённый дефект статора – механические повреждения креплений и сердечника, вызванные вибрациями или внешними ударами. Они приводят к изменению магнитного поля и увеличению уровня шума.
Ротор выходит из строя реже, примерно в 30-40% случаев, с основными проблемами, связанными с повреждением короткозамкнутых колец или валов. Часто встречаются трещины и изломы в алюминиевом или медном проводе ротора, возникающие из-за вибраций, перекосов или ударных нагрузок. Износ подшипников также чаще отражается на работе ротора, вызывая дисбаланс и дополнительное трение.
Для уменьшения числа неисправностей статора важно регулярно контролировать состояние изоляции с помощью мегаомметра, поддерживать чистоту обмоток и обеспечивать качественное охлаждение. Ротор требует своевременной балансировки, проверки подшипников и визуального осмотра на предмет трещин и повреждений.
Как отличить поломку ротора от неисправности статора на практике
Диагностика ротора начинается с проверки механической части: осмотрите вал на наличие биения, заеданий или повреждений. Примените омметр для измерения сопротивления обмоток ротора; при обрыве или коротком замыкании показания будут значительно отличаться от нормативных. Для асинхронных двигателей полезно использовать тест на кольца и щетки – при износе или обрыве цепи ротор не сможет создавать магнитное поле.
Диагностика статора включает проверку целостности и изоляции обмоток. Измерьте сопротивление каждой фазовой обмотки: значительное расхождение укажет на обрыв. Используйте мегомметр для оценки изоляции между обмотками и корпусом; низкие показатели говорят о пробое. Также полезно провести тест на наличие короткого замыкания между витками с помощью специального прибора (например, варистора или импульсного тестера).
Практическое различие видно при работе двигателя: если при пуске он гудит, но не развивает обороты – чаще проблема в роторе (состояние обмоток или механика). При перегреве, неравномерной вибрации и повышенном токе – причиной зачастую становится статор. Для точного определения используйте фазометры и токовые клещи, сравнивая токи по фазам. Значительное различие токов указывает на статор, а равномерное превышение – на проблемы с ротором.
Можно ли заменить ротор или статор отдельно: нюансы ремонта
Замена ротора или статора по отдельности возможна, но требует точного соблюдения технических требований и оценки состояния компонентов. Ротор и статор взаимосвязаны по параметрам, поэтому замена одного элемента без учёта другого может привести к снижению эффективности и преждевременному износу.

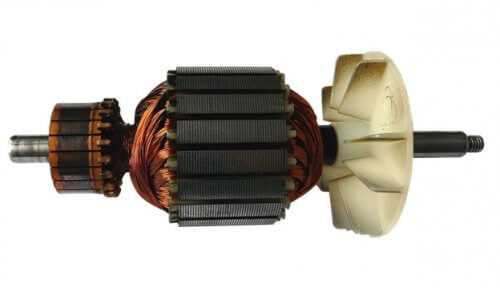

Ротор обычно меняют при повреждении валов, деформациях магнитопровода или обрыве обмоток. При этом важно подобрать ротор с идентичными характеристиками: массой, моментом инерции, числом пазов и типом обмотки. Несовпадение этих параметров ухудшит динамику двигателя и повысит вибрации.
Статор
Важным аспектом является проверка совместимости нового компонента с системой охлаждения и креплениями. При отсутствии заводских аналогов допустима частичная намотка обмоток ротора или статора, но это должно выполняться с учётом электромагнитных характеристик и сертифицированными специалистами.
В случае значительного износа одного из элементов комплексная замена предпочтительнее, так как разница износа приводит к дисбалансу и риску аварийных режимов. Контроль геометрии, измерение сопротивления обмоток и проверка балансировки обязательны после ремонта.
Вопрос-ответ:
В чем состоит основное различие между ротором и статором в электродвигателе?
Ротор — это вращающаяся часть электродвигателя, которая получает механическое движение, тогда как статор — неподвижная часть, создающая магнитное поле. Их взаимодействие обеспечивает работу двигателя.
Почему ротор должен вращаться, а статор оставаться неподвижным?
Ротор вращается, так как именно он передает механическую энергию на вал и далее к рабочему оборудованию. Статор создает магнитное поле, которое заставляет ротор двигаться, поэтому его конструкция рассчитана на неподвижность для стабильного функционирования электродвигателя.
Какие материалы обычно используются для изготовления ротора и статора и почему?
Статор обычно изготавливается из тонких листов электротехнической стали, которые уменьшают потери на вихревые токи и увеличивают магнитную проницаемость. Ротор также выполняется из стали, но с учетом его механических нагрузок и необходимости устойчивости к износу. В некоторых конструкциях используются алюминиевые или медные обмотки для улучшения электропроводности.
Как конструктивно различаются ротор и статор в типичных электродвигателях?
Статор состоит из корпуса с закрепленными обмотками, которые создают магнитное поле, и остается неподвижным. Ротор, наоборот, установлен на валу и включает в себя магнитные элементы или обмотки, которые взаимодействуют с полем статора, что приводит к его вращению. В зависимости от типа двигателя ротор может быть с короткозамкнутой обмоткой, с обмотками или постоянными магнитами.
Как взаимодействие между ротором и статором обеспечивает работу электродвигателя?
Статор генерирует вращающееся магнитное поле, которое воздействует на проводники ротора, создавая электромагнитные силы. Эти силы вызывают вращение ротора вокруг своей оси. Таким образом, электрическая энергия преобразуется в механическую за счет взаимодействия между двумя этими частями.
В чем основное отличие ротора от статора в электродвигателе?
Ротор и статор — это две ключевые части электродвигателя, выполняющие разные функции. Статор — это неподвижная часть, которая создает магнитное поле, необходимое для работы двигателя. Он обычно состоит из обмоток и сердечника. Ротор, напротив, вращается внутри статора и взаимодействует с магнитным полем, что приводит к механическому вращению вала двигателя. Таким образом, статор создает поле, а ротор отвечает за преобразование электрической энергии в механическое движение.
