Чем отличается цемент м300 от м500

Цемент марки М300 используется преимущественно для неответственных конструкций: стяжек, кладки, дорожек и подготовительных слоёв. Его прочность на сжатие составляет до 300 кгс/см². В составе М300 преобладают клинкер, гипс и минеральные добавки, часто в более высокой доле, чем в цементах высших марок. Это снижает себестоимость, но также ограничивает области применения.

Цемент М500 отличается высокой прочностью – до 500 кгс/см², что делает его оптимальным выбором для конструкций с повышенными требованиями к несущей способности: армированных фундаментов, колонн, мостовых опор. В его составе содержится больше клинкера и меньше инертных примесей, благодаря чему он быстрее набирает прочность и обеспечивает долговечность конструкций при нагрузках и агрессивных условиях.

Выбор марки цемента должен основываться на конкретных требованиях проекта. Для наружных работ и временных конструкций достаточно М300. Для монолитных железобетонных элементов и объектов с высоким уровнем ответственности необходим М500. Использование неподходящей марки может привести к преждевременному разрушению конструкции.

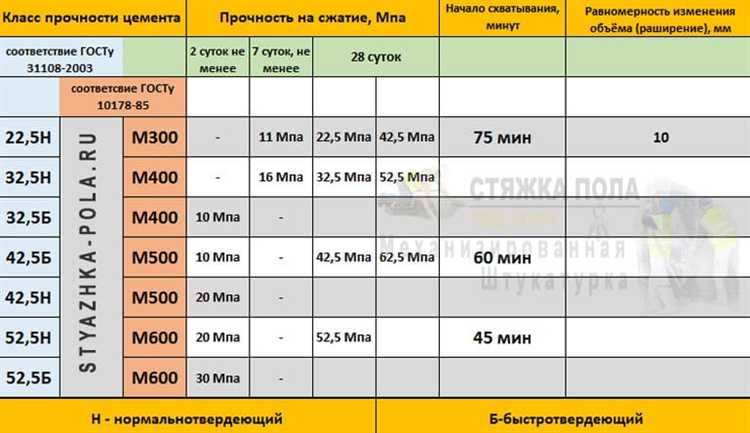

Разница между цементом М300 и М500 по составу и прочности

Цемент М300 изготавливается с меньшим содержанием клинкера и включает в себя больше минеральных добавок, таких как зола-унос и доменные шлаки. Это снижает его стоимость, но и уменьшает механическую прочность. Основное применение – ненагруженные конструкции, стяжки, кладочные и штукатурные растворы. Его предел прочности на сжатие достигает 300 кгс/см² (около 30 МПа) через 28 суток твердения.

Цемент М500 содержит высокий процент клинкера и практически не включает активные минеральные добавки, что обеспечивает быстрое набор прочности и высокую устойчивость к агрессивной среде. Его марочная прочность составляет 500 кгс/см² (примерно 50 МПа) при стандартном испытании. Используется для несущих конструкций, изготовления железобетонных изделий, в гидротехническом и дорожном строительстве.

М300 непригоден для конструкций, подверженных значительным нагрузкам или воздействию влаги и температур. М500 предпочтителен при необходимости быстрой распалубки, морозостойкости и долговечности. Выбор зависит от технических требований: для фундамента частного дома оптимален М500, тогда как для черновой внутренней отделки целесообразнее использовать М300.

Химический состав цемента М300 и М500: в чём отличие

Цемент М300 производится на основе клинкера с пониженным содержанием силикатов кальция и высоким уровнем добавок. В его составе преобладают гипс (до 5%), минеральные добавки (до 35%), включая золу-унос, доменный шлак и пуццоланы. Содержание трёхкальциевого силиката (C₃S) не превышает 45%, что снижает активность материала на ранних сроках твердения.

Цемент М500 содержит более 65% клинкера с высокой концентрацией C₃S и C₂S. Присутствие трёхкальциевого алюмината (C₃A) не превышает 10%, что улучшает стойкость к сульфатной коррозии. Количество гипса ограничено 3–4%, а минеральные добавки – не более 5%, что позволяет достичь высокой ранней и марочной прочности.

Основное различие – в концентрации активных силикатов и объёме наполнителей. М300 содержит больше инертных компонентов, что делает его менее прочным и менее устойчивым к агрессивным средам. М500 формируется из более чистого клинкера, без примесей, которые снижают гидратационную активность. Это обеспечивает его высокую реакционную способность и прочностные характеристики.

Рекомендация: использовать М300 для временных или малонагруженных конструкций, а М500 – для несущих элементов, фундаментов и условий с повышенной влажностью или химической агрессией.

Какие добавки используются в М300 и М500 и как они влияют на свойства

Цемент М300 чаще всего содержит золу-унос, шлак и гипс. Зола-унос снижает тепловыделение при твердении, что важно для монолитных работ в жаркую погоду. Шлак уменьшает водопоглощение, повышая морозостойкость. Гипс регулирует время схватывания, не допуская преждевременного отверждения смеси.

В цементе М500 применяются более активные добавки: пуццоланы, пластификаторы, микрокремнезем. Пуццоланы увеличивают прочность в долгосрочной перспективе и улучшают устойчивость к сульфатам. Микрокремнезем уменьшает пористость и ускоряет набор прочности на ранних этапах. Пластификаторы снижают потребность в воде на 15–25 %, улучшая подвижность без потери прочности.

Для М300 добавки выбираются с акцентом на экономичность и стабильность в условиях стандартного строительства. В М500 – на высокую начальную прочность и устойчивость в агрессивных средах. Добавление хлористого кальция в М500 допустимо только при контролируемых условиях, поскольку он ускоряет твердение, но может вызвать коррозию арматуры при превышении дозировки.

Выбор состава добавок должен учитывать назначение цемента: М300 подходит для стяжек и кладки, М500 – для конструкционных элементов, где критична нагрузочная способность и скорость схватывания.

Сравнение прочности на сжатие: данные лабораторных испытаний

Испытания на сжатие показали существенную разницу в показателях прочности между цементами М300 и М500. Исследования проводились при температуре +20 °C и относительной влажности 95 %, с использованием стандартных кубиков 20×20×20 см.

• Через 3 суток твердения цемент М300 достиг прочности 12,5 МПа, тогда как М500 показал 25,7 МПа.
• На 7-е сутки прочность М300 составила 21,3 МПа, М500 – 38,9 МПа.
• Через 28 суток цемент М300 продемонстрировал прочность 32,8 МПа, М500 – 54,2 МПа.

М500 отличается более интенсивным набором прочности на ранних этапах, что особенно критично при производстве ЖБИ и работах с ограниченными сроками твердения. Цемент М300 демонстрирует стабильный, но медленный прирост, подходящий для малонагруженных конструкций.

1. Для фундаментов частных домов и ненагруженных элементов – целесообразно применять М300.
2. Для мостов, колонн, балок и монолитных плит – рекомендуется использовать М500.
3. При температуре ниже +10 °C М500 сохраняет эффективность, тогда как М300 требует добавления противоморозных присадок.

Результаты испытаний подтверждают: при необходимости высокой начальной прочности и долговечности предпочтителен цемент марки М500.

Как различия в составе отражаются на сроке схватывания и твердении

Цемент М300 содержит меньше клинкера и больше минеральных добавок по сравнению с М500. Это напрямую влияет на кинетику гидратации: М300 начинает схватываться позже – примерно через 2–3 часа после замешивания, в то время как М500 схватывается уже через 45–60 минут. Ускоренное начало реакции у М500 обусловлено повышенным содержанием трехкальциевого силиката (C₃S), который активно взаимодействует с водой в первые часы.

Полное твердение у М300 происходит медленнее. Через 7 суток он набирает около 60–70 % проектной прочности, тогда как М500 достигает 80–90 % за аналогичный период. Это особенно критично при производстве конструкций с короткими циклами формования или в условиях пониженных температур – М500 предпочтительнее из-за устойчивой динамики твердения.

Применение М300 оправдано при незначительных нагрузках и отсутствии жестких сроков, поскольку его замедленное твердение может привести к перерасходу тепловой энергии при прогреве в зимнее время. В противоположность этому, М500 эффективно используется в системах быстровозводимых конструкций, где важно быстрое развитие прочности.

При выборе марки необходимо учитывать наличие сульфатостойких компонентов и активных минеральных добавок, так как они дополнительно замедляют или ускоряют процессы. В составе М500 часто присутствуют регуляторы схватывания на основе гипса, дозировка которых строго контролируется. В М300 возможны значительные отклонения, что снижает стабильность сроков твердения при переменных условиях эксплуатации.

Подходит ли М300 или М500 для изготовления бетонных конструкций разных типов

Цемент М300 применяется преимущественно в частном строительстве для неответственных конструкций. Его прочностные характеристики ограничиваются пределом 300 кгс/см², что делает его пригодным для изготовления бетонных отмосток, стяжек, садовых дорожек, фундаментов под легкие сооружения. Для конструкций, испытывающих значительные нагрузки, использование М300 нецелесообразно из-за риска преждевременного разрушения материала.

Цемент М500, обладающий пределом прочности до 500 кгс/см², используется в производстве высокопрочного бетона марок от В30 и выше. Он подходит для изготовления монолитных фундаментов многоэтажных зданий, армированных колонн, балок, перекрытий, лестничных маршей и других ответственных элементов. Также он применяется в производстве железобетонных изделий и конструкций, рассчитанных на повышенные эксплуатационные нагрузки и агрессивные среды.

Для несущих элементов, испытывающих динамическую или вибрационную нагрузку, цемент М500 предпочтителен. При строительстве в условиях низких температур или высокой влажности его гидратационные свойства обеспечивают устойчивость к коррозии и морозостойкость. М300 в этих условиях показывает ограниченную эффективность.

Выбор марки цемента должен соответствовать расчетной нагрузке на конструкцию, условиям эксплуатации и требуемому сроку службы. Использование М300 оправдано в случаях, где требования к прочности минимальны, в остальных ситуациях предпочтение следует отдавать М500.

Выбор марки цемента в зависимости от задач: частное строительство, фундамент, кладка

При частном строительстве выбор марки цемента напрямую влияет на прочность и долговечность конструкций. Марки М300 и М500 существенно различаются по характеристикам, и применение каждой оправдано только в определённых условиях.

Для фундамента жилого дома с нагрузкой средней величины оптимален цемент марки М500. Его прочность достигает 50 МПа, что обеспечивает высокую устойчивость к сжатию, особенно при строительстве на подвижных или пучинистых грунтах. Цемент М500 быстрее схватывается, что важно при заливке монолитных плит и ленточных фундаментов, где требуется минимизировать усадку и трещинообразование.

При кладке стен из кирпича или блоков предпочтительнее использовать цемент М300. Его прочности (до 30 МПа) достаточно для несущих перегородок и внешних стен, при этом он обладает более пластичной структурой, что облегчает работу. К тому же он менее склонен к растрескиванию в тонком слое раствора, что критично при кладке.

В случаях устройства стяжек, заливки дорожек и подготовительных слоёв под отмостку целесообразно применять М300. Применение М500 здесь неоправданно экономически: его высокая прочность избыточна, а цена выше на 20–30%.

Ниже представлены рекомендуемые марки цемента в зависимости от задач:

Вопрос-ответ:

Чем отличается цемент М300 от М500 по составу?

Основное различие между цементом М300 и М500 заключается в пропорциях клинкера, минеральных добавок и степени измельчения. В цементе марки М500 содержится больше клинкера и меньше добавок, что обеспечивает более высокую прочность. Кроме того, он проходит более тонкий помол, благодаря чему приобретает лучшие сцепляющие свойства. В цементе М300, напротив, больше добавок, таких как шлак или зола, и менее интенсивный помол. Это удешевляет его производство, но снижает прочность.

Можно ли использовать цемент М300 для строительства фундамента?

Цемент марки М300 чаще всего применяют для неответственных конструкций, например, стяжек, дорожек или садовых построек. Для фундамента частного дома он может быть использован, но только при строительстве на плотных сухих грунтах и при соблюдении всех требований к армированию и водоотведению. Однако специалисты чаще рекомендуют использовать цемент М400 или М500, особенно если дом капитальный или планируется несколько этажей.

Почему цемент М500 дороже М300?

Цена цемента М500 выше, потому что он содержит больше основного вяжущего компонента — клинкера — и меньше минеральных добавок. Также его производство требует более тонкого помола и строгого контроля качества. Всё это увеличивает себестоимость материала. Кроме того, более высокая марка обеспечивает большую прочность и долговечность, что делает М500 востребованным при строительстве несущих конструкций и в условиях повышенных нагрузок.

Какая прочность у цемента М300 и М500?

Цифры в марках указывают на предел прочности на сжатие через 28 суток после затворения. У цемента М300 эта прочность составляет примерно 300 кг/см², у М500 — около 500 кг/см². Это значит, что М500 способен выдерживать значительно большие нагрузки, что и обуславливает его использование в более ответственных строительных задачах.

Как выбрать между цементом М300 и М500 для частного строительства?

Выбор зависит от вида работ. Если планируется заливка тротуара, подготовка стяжки пола, установка заборов или строительство легких хозпостроек, то цемент М300 вполне подойдет. Он дешевле и удовлетворяет требованиям для таких нагрузок. А вот для фундамента, несущих стен или бетонных перекрытий лучше использовать М500 — он надежнее и долговечнее. При выборе также стоит учитывать климат, уровень грунтовых вод и проектные нагрузки на конструкцию.
