Что входит в состав полной электрической цепи и зачем нужны её элементы
Полная электрическая цепь включает в себя все необходимые компоненты, обеспечивающие движение электрического тока по замкнутому контуру. Каждый элемент выполняет строго определённую функцию и не может быть исключён без нарушения работы всей системы.
- Источник электродвижущей силы (ЭДС) – преобразует различные виды энергии (химическую, механическую, солнечную) в электрическую. Примеры: гальванические элементы, аккумуляторы, генераторы. Он создаёт разность потенциалов, обеспечивая движение электронов по цепи.
- Проводники – соединяют элементы цепи, образуя замкнутый контур. Изготавливаются из меди, алюминия или других материалов с низким сопротивлением. Качество проводников влияет на уровень потерь энергии и надёжность всей системы.
- Нагрузки – устройства, преобразующие электрическую энергию в другие виды (тепло, свет, движение). К ним относятся лампы, двигатели, нагреватели. Подбор нагрузки должен соответствовать характеристикам источника и сечениям проводов, чтобы избежать перегрева и аварий.
- Ключ (выключатель) – управляет замыканием и размыканием цепи. Используется для обеспечения безопасности и контроля работы устройства. При проектировании учитываются параметры тока, напряжения и тип нагрузки.
Без любого из этих элементов цепь либо не будет функционировать, либо станет небезопасной. Особенно критично учитывать соответствие технических характеристик всех компонентов между собой для надёжной и эффективной работы цепи.
Как определить границы участка цепи на практике
Определение границ участка цепи требует точного понимания, какие элементы входят в анализируемую часть, и какие – остаются за её пределами. Ниже приведён пошаговый подход, применимый при работе с реальной электрической схемой.
- Найдите цель анализа. Например: измерение тока через резистор, определение напряжения на участке, расчёт мощности.
- Идентифицируйте два узла, между которыми расположены интересующие элементы. Эти узлы и будут границами участка.
- Проследите соединения между выбранными узлами. Все элементы, подключённые напрямую между ними, входят в участок цепи.
- Проверьте наличие параллельных ветвей. Если ветвь соединяет те же узлы, её тоже следует включить в рассматриваемый участок.
- Исключите элементы, не замыкающиеся на выбранные узлы. Например, элементы, подключённые к другим частям схемы через промежуточные узлы, к участку не относятся.
Практические рекомендации:
- Используйте цветную разметку при работе со схемой: выделите границы участка, элементы внутри и вне его.
- Для сложных схем полезно составить список всех узлов с обозначениями – это помогает точно фиксировать границы.
- При симметричных конфигурациях не полагайтесь на визуальное впечатление, опирайтесь на электрические соединения и узлы.
- В цифровых симуляторах используйте функцию «метки узлов» и режим просмотра путей тока – они точно отображают структуру соединений.
Границы участка цепи определяются не произвольно, а на основе физических соединений и конкретной задачи. Неправильное определение границ приводит к ошибкам в расчетах и искажению понимания процессов в цепи.
Чем отличается анализ токов в участке цепи и в полной цепи
Анализ токов в участке цепи предполагает исследование конкретного фрагмента электрической схемы, ограниченного двумя узлами. В этом случае применяется метод законов Кирхгофа для тока (ЗКТ), и основное внимание уделяется сохранению тока в узлах. Входящие и выходящие токи суммируются, при этом источник питания может не входить в рассматриваемый участок. Расчёты часто проводятся для определения токов в резисторах, конденсаторах или катушках в условиях заданных напряжений на концах участка.

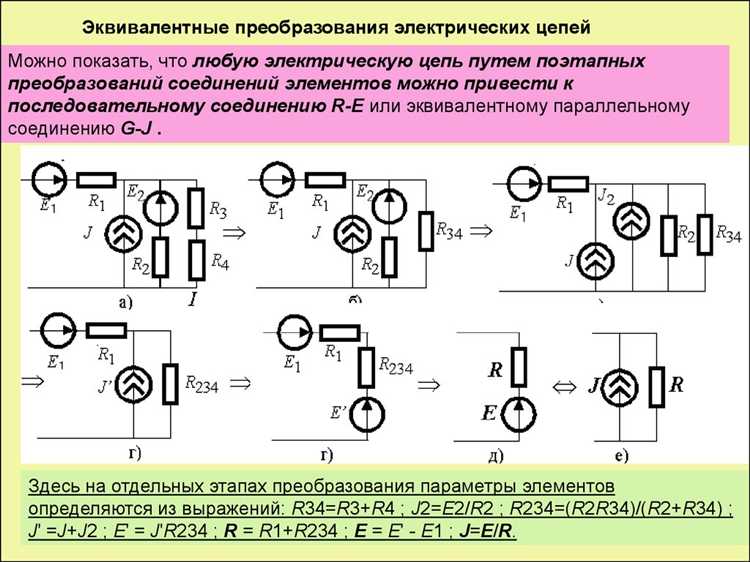

Анализ полной цепи требует учёта всех источников ЭДС, сопротивлений и ветвей, включая ответвления и параллельные участки. Применяется как закон Ома, так и оба закона Кирхгофа в совокупности. Необходимо составление системы уравнений по методам контурных токов или узловых потенциалов. Такой подход позволяет определить распределение токов по всей схеме, включая внутренние токи источников и замыкающие контуры. Пренебрежение сопротивлениями соединительных проводов может повлиять на точность только в полной цепи, где важны все потери энергии.
При локальном анализе не учитываются взаимные влияния между удалёнными участками, что допустимо при исследовании, например, отдельных резистивных делителей. В полной цепи игнорирование таких связей приводит к грубым ошибкам в расчётах. Поэтому для точного анализа всего устройства необходимо полное моделирование схемы с учётом всех ветвей и элементов.
Как поведение источника питания влияет на работу полной цепи
Электрический источник питания определяет параметры всей цепи: напряжение, ток и характер распределения энергии между элементами. Даже небольшое отклонение в характеристиках источника может привести к некорректной работе всей системы.
Основные параметры источника – это ЭДС (электродвижущая сила) и внутреннее сопротивление. При подключении нагрузки, внутренняя структура источника влияет на величину тока и на падение напряжения в цепи.
Если внутреннее сопротивление велико, то при увеличении тока напряжение на клеммах источника заметно снижается. Это критично для чувствительных устройств: нестабильное питание приводит к сбоям в логике работы, нагреву компонентов и снижению срока службы.
Источники с импульсной стабилизацией обеспечивают стабильное напряжение даже при резких изменениях нагрузки. В отличие от линейных источников, они менее чувствительны к колебаниям входного напряжения и термическим потерям.
Важно учитывать допустимую нагрузочную способность источника. Превышение этой величины вызывает перегрев, отключение защиты или выход из строя. Для цепей с индуктивной нагрузкой (например, электродвигателей) критично наличие источника, устойчивого к скачкам тока при включении.
Время отклика источника также оказывает влияние. При питании цепей с высокой частотой переключений (например, в цифровой технике), задержки даже в миллисекунды могут вызвать потерю данных или сбой логики.
Для обеспечения надежной работы полной цепи рекомендуется выбирать источник с запасом по мощности минимум на 20%, низким внутренним сопротивлением и встроенными защитами от перегрузки и короткого замыкания. При проектировании критически важно согласовать параметры источника с потребителями энергии в цепи.
Почему нельзя использовать формулы для полной цепи при расчётах участка
Формулы для полной электрической цепи, такие как I = ε / (R + r), учитывают внутреннее сопротивление источника r и применимы только тогда, когда рассматривается вся цепь от полюса до полюса источника. При расчётах участка цепи внутреннее сопротивление не участвует, так как на участке действует уже выделенное напряжение – напряжение на клеммах источника, а не ЭДС.

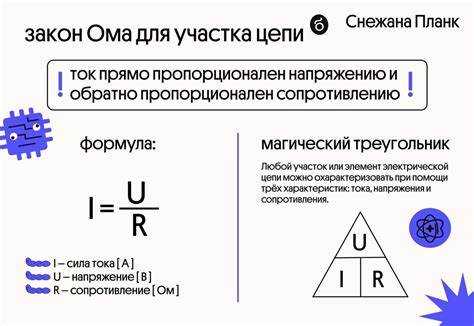

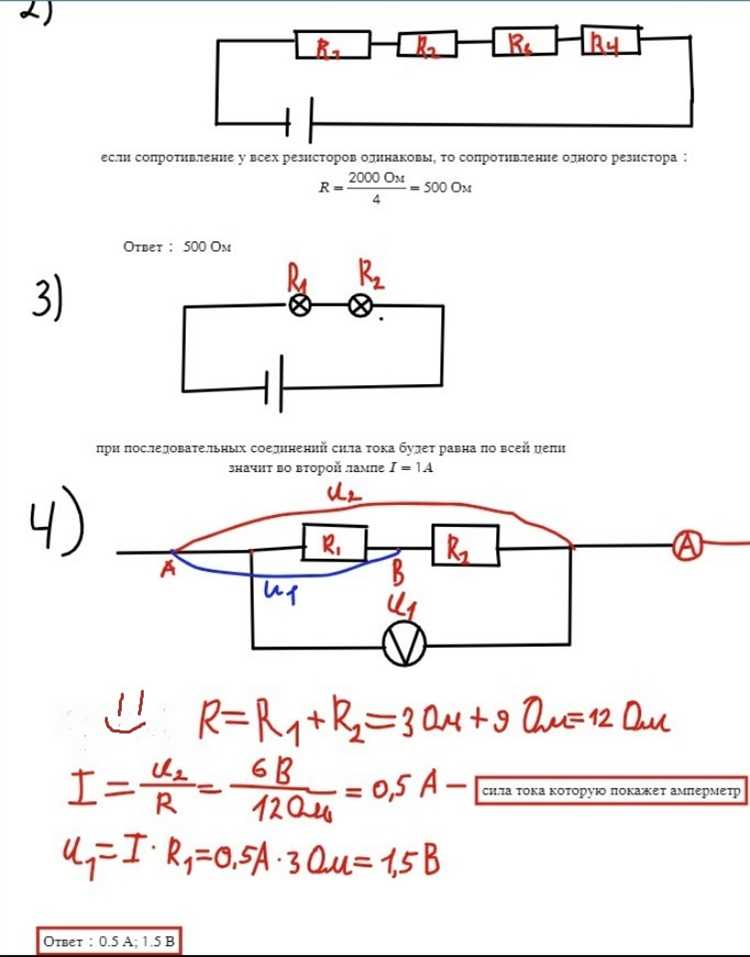

Например, при вычислении тока в отдельном резисторе следует использовать закон Ома для участка: I = U / R, где U – напряжение между точками подключения. Подставлять ЭДС вместо U – грубая ошибка, так как напряжение на участке обычно меньше ЭДС из-за падения напряжения внутри источника.
Если же применить формулу для полной цепи к участку, расчёт приведёт к завышенному значению тока. Это особенно критично в точных измерениях, например, при расчётах в лабораторных работах или в инженерных схемах, где требуется учитывать реальные условия подачи питания.
Также формулы полной цепи предполагают замкнутость контура. На участке же может не быть замыкания, или его параметры могут отличаться, например, при наличии параллельных ветвей или источников, работающих в режиме нагрузки. Применение формул без учёта этих факторов искажает физическую картину и приводит к неверному результату.
Рекомендация: всегда определяйте границы рассматриваемой цепи. Если источник включён в анализ – используйте формулы с ЭДС и внутренним сопротивлением. Если источник вне пределов участка – учитывайте только внешние элементы и реальное напряжение между точками подключения.
В каких случаях нужно рассматривать только участок цепи, а не всю цепь

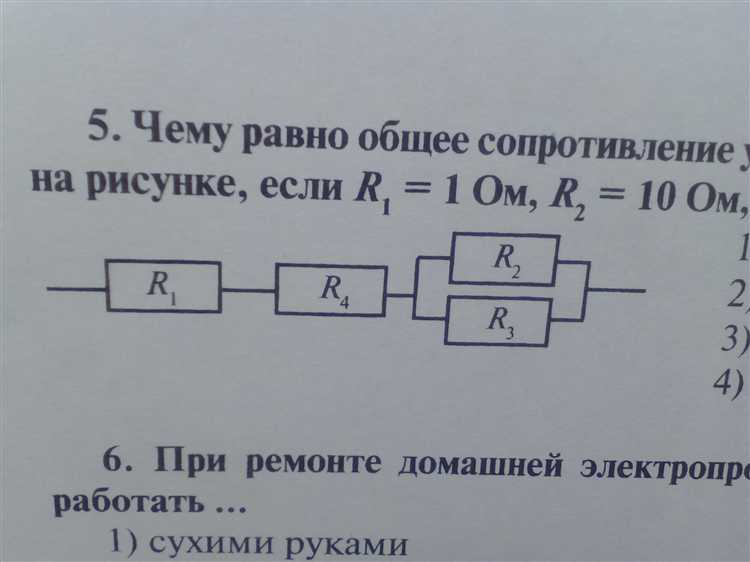

Рассмотрение отдельного участка цепи оправдано при анализе локальных процессов, таких как оценка потерь мощности на конкретном резисторе или определение напряжения на одном элементе. Если остальные части цепи не влияют на параметры выбранного участка, анализ всего контура избыточен.
При проведении расчётов сложных сетей с повторяющимися узлами эффективным методом становится выделение и изучение типового участка для упрощения математической модели. Такой подход снижает вычислительную нагрузку и позволяет получить ключевые характеристики без учёта всей схемы.
В условиях проектирования и тестирования отдельных модулей электрооборудования важен анализ только тех участков, которые непосредственно участвуют в рабочем процессе, так как подключение к полной цепи может искажать реальные параметры и усложнять диагностику.
При оценке влияния внешних факторов (например, электромагнитных помех) или в условиях лабораторных испытаний рассматривают узкие участки, чтобы изолировать источник влияния и получить точные данные по его воздействию.
Для анализа переходных процессов и временных характеристик часто выбирают конкретный участок, особенно если остальные элементы обладают значительно большим временем реакции или индуктивностью, что позволяет выделить релевантные временные масштабы без лишних осложнений.
Вопрос-ответ:
В чем принципиальное отличие участка цепи от полной электрической цепи?
Участок цепи представляет собой часть электрической цепи, включающую определённые элементы, тогда как полная цепь — это замкнутая система, по которой проходит ток от источника через все элементы и возвращается обратно. То есть участок — это фрагмент, а цепь в целом — целостное соединение, обеспечивающее токовый поток.
Почему важно различать понятия участка цепи и полной цепи при изучении электротехники?
Различие помогает правильно анализировать работу электрических схем. Изучая участок, можно сосредоточиться на конкретных элементах и их взаимодействии, не учитывая остальные части. Понимание полной цепи позволяет оценить общие процессы — например, как напряжение распределяется по всем элементам и как влияет источник питания.
Можно ли использовать формулы для участка цепи при расчётах полной электрической цепи?
Формулы для отдельных участков часто служат основой для расчётов, но для всей цепи необходимо учитывать все её части и их взаимосвязи. Например, для участка подходит закон Ома, а при работе с полной цепью учитывают ещё суммарное сопротивление, распределение напряжений и токов, а также влияние источников и нагрузок.
Как меняется поведение электрического тока в участке цепи по сравнению с полной цепью?
В участке цепи ток определяется параметрами только этого фрагмента и может не учитывать влияние других элементов. В полной цепи ток зависит от всей конфигурации, включая источник и все нагрузки. Это влияет на величину тока и напряжения, которые распределяются по всей системе.
Какие примеры участков цепи можно выделить в бытовых электрических схемах?
В бытовых приборах участок цепи может представлять собой отдельный резистор с проводами или элемент управления, например переключатель. Полная цепь же включает источник питания (например, батарею или сеть), все соединённые компоненты и замыкающий путь для тока. Рассматривая участок, удобнее анализировать конкретные части без учёта всей системы.
