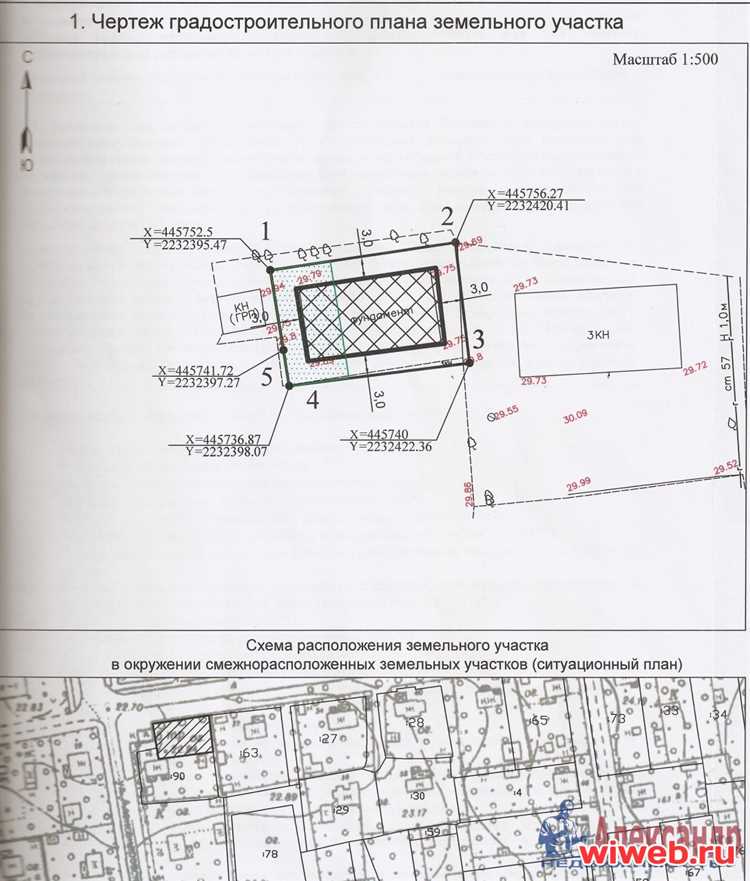

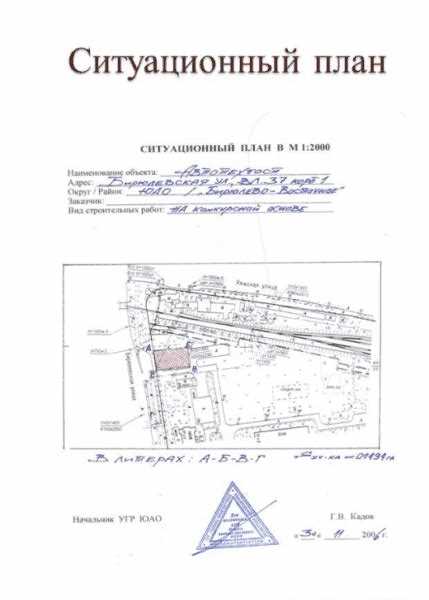

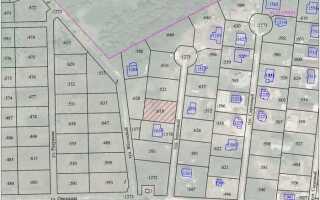

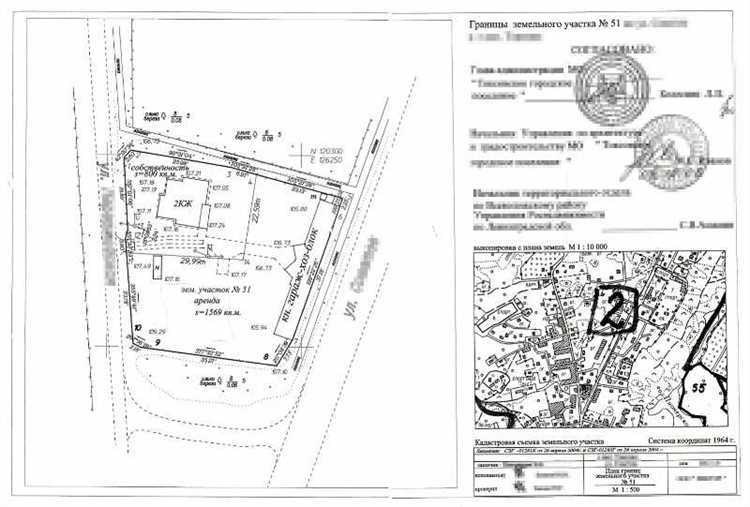

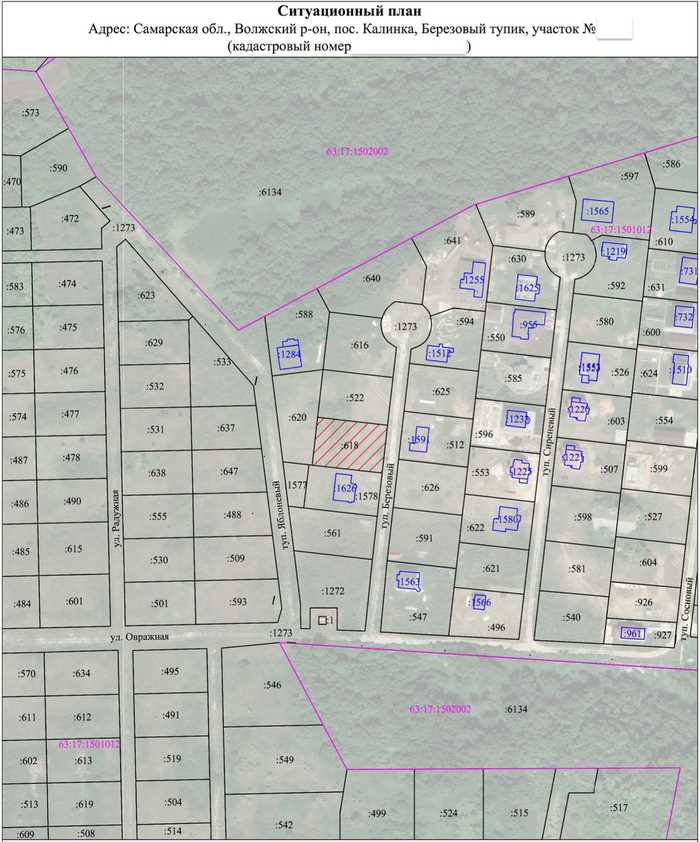

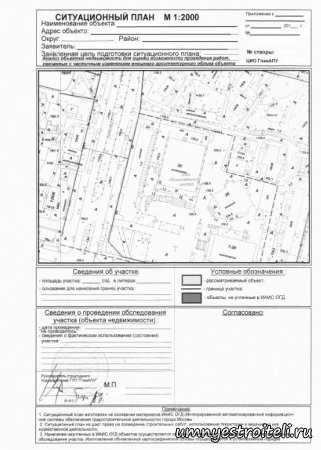

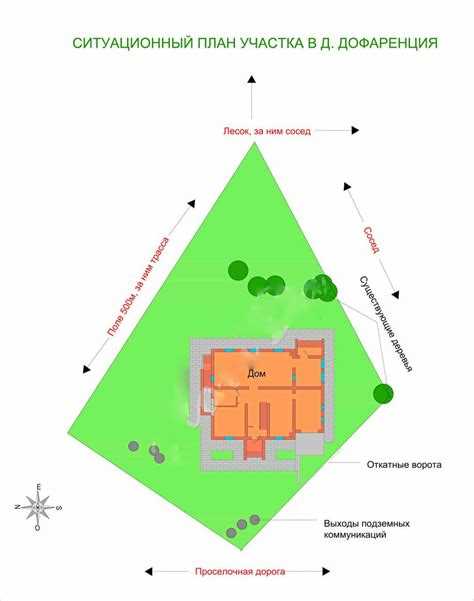

Как сделать ситуационный план участка

Ситуационный план – это не просто схема расположения объектов на участке. Это точное отображение всех элементов, которые присутствуют на территории, с учётом топографии, коммуникаций и растительности. Для создания такого плана не требуется профессиональное оборудование или услуги специалистов, достаточно знаний и правильных инструментов. Важно учесть, что даже небольшие ошибки на этом этапе могут повлиять на дальнейшее проектирование и эксплуатацию участка.

Первый шаг в создании ситуационного плана – это измерение участка. Для этого используйте рулетку, лазерный дальномер или GPS-устройства для более точных данных. Наносите на бумагу или в специальное ПО размеры участка с учётом всех его границ, включая соседние участки, если это необходимо. Важно зафиксировать точные углы и размеры, чтобы избежать искажения в дальнейшем.

После того как контуры участка будут определены, необходимо обозначить ключевые объекты: дом, хозпостройки, дороги, деревья и кустарники. Это поможет не только планировать использование земли, но и учесть возможное влияние на проектирование системы водоотведения и других инженерных коммуникаций.

Рекомендуется использовать масштаб 1:100 или 1:200, чтобы на плане были видны все детали. Для удобства можно воспользоваться специальными онлайн-сервисами или программами, которые помогут сделать план более точным и детализированным.

Не забывайте включить на плане размещение инженерных коммуникаций: водопровод, электричество, газ, канализация. Это особенно важно, если вы планируете строительство нового объекта. Правильное расположение этих элементов сэкономит время и деньги в будущем.

Как выбрать масштаб для ситуационного плана участка

Выбор масштаба для ситуационного плана участка – важный этап, определяющий точность и удобство использования плана. Масштаб зависит от размера участка и целей планирования. Важно, чтобы план был достаточно детализированным для отображения всех важных объектов, но в то же время удобным для восприятия и работы.

Для небольших участков (до 6 соток) рекомендуется использовать масштаб 1:100 или 1:200. Этот масштаб позволяет четко изобразить расположение всех объектов, таких как дома, заборы, дорожки, а также учесть ландшафтные особенности. При этом такой план достаточно компактен и легко читаем.

Для более крупных участков (от 6 до 20 соток) оптимальными являются масштабы 1:500 и 1:1000. Эти масштабы позволяют учесть расположение крупных объектов (сад, огород, зона отдыха) и структуру участка в целом. Однако детали на таких планах будут представлены менее точно, чем на планах меньших участков.

Для участков размером более 20 соток или при необходимости отображения большей территории рекомендуется использовать масштаб 1:2000 или 1:5000. Эти масштабы предназначены для общего обозрения и планирования, но они не позволяют точно прорисовать мелкие элементы ландшафта или деталей строений. Однако для проектов, связанных с общим зонированием территории, этого масштаба вполне достаточно.

При выборе масштаба также стоит учитывать тип документа. Для инженерных и архитектурных проектов часто используют более крупные масштабы, такие как 1:50 или 1:25, чтобы точно отобразить расположение инженерных коммуникаций, элементов конструкции и других мелких объектов. В таких случаях детализированность является критически важной.

При выборе масштаба всегда руководствуйтесь балансом между необходимой детализацией и удобством восприятия. Масштаб не должен быть слишком мелким, чтобы не потерять важные детали, и не слишком крупным, чтобы не усложнить восприятие общей картины участка.

Подготовка участка перед созданием плана

Перед тем как приступить к разработке ситуационного плана участка, необходимо провести тщательную подготовку территории. Это поможет избежать ошибок при планировании и сделать проект более точным.

Начните с измерений: используйте рулетку или лазерный дальномер для определения точных границ участка. Проверьте, чтобы измерения были выполнены вдоль основных осей, это обеспечит правильную ориентацию будущего плана. Особое внимание уделите углам, где можно зафиксировать координаты, чтобы избежать искажения масштаба.

Оцените рельеф участка. Для этого можно использовать нивелир или же воспользоваться профессиональными картами рельефа, если они доступны. Замеры перепадов высот помогут понять, где могут возникнуть проблемы с дренажем или планировкой. Важно сразу определить точки низин и возвышений, чтобы учесть их при распределении нагрузок и водоотводе.

Освободите участок от временных объектов, мусора, а также растений, которые не будут использованы в будущем проекте. Это необходимо для того, чтобы план не содержал лишних элементов, мешающих точной визуализации территории. Если на участке есть старые постройки или инженерные коммуникации, их расположение следует точно обозначить для дальнейшей работы.

Затем, определитесь с ориентацией участка относительно сторон света. Это важно для правильной планировки солнечных зон и определения местоположения зданий и садовых объектов. Изучите окружающую застройку и особенности природного ландшафта, чтобы план был гармонично вписан в окружающую среду.

Наконец, отметьте все ключевые элементы, такие как дороги, подъезды, а также зоны с особым назначением (например, участки с деревьями или источниками воды). Подготовка участка с учётом всех этих факторов обеспечит точность ситуационного плана и успешное его воплощение.

Основные элементы, которые должны быть на ситуационном плане

Ситуационный план участка представляет собой графическое отображение территории, на которой планируется строительство или другие виды работ. Он должен включать в себя несколько ключевых элементов, чтобы быть полезным в процессе проектирования и реализации. Вот перечень основных компонентов, которые обязательно должны быть на таком плане:

• Границы участка – точное обозначение границ территории, включая размеры и форму участка. Это важный элемент для определения точных параметров застройки и соблюдения нормативных требований.
• Существующие здания и сооружения – все объекты, которые уже находятся на участке или прилегают к нему. Это может включать жилые дома, хозяйственные постройки, гаражи, заборы и другие элементы, которые могут повлиять на проект.
• Инженерные коммуникации – расположение всех коммуникаций, таких как водоснабжение, канализация, электросети, газовые трубы и кабели связи. Указание точных координат этих элементов важно для правильного подключения новых объектов к существующим сетям.
• Дороги и подъезды – дорожные сети, пути подъезда и подъезды, которые могут использоваться для доступа на участок. Особенно важно для участков, где планируется строительство многоквартирных или коммерческих объектов.
• Рельеф местности – контуры участка с указанием перепадов высот, оврагов, склонов и других особенностей рельефа. Это поможет в планировании строительства и расчете нагрузки на фундамент.
• Зеленые насаждения – деревья, кустарники, газоны и другие растения, которые нужно учитывать при проектировании. На таких участках могут быть ограничения по вырубке деревьев или пересадке растений.
• Объекты благоустройства – элементы, которые улучшают условия проживания на участке: парковки, детские и спортивные площадки, зоны отдыха. Эти элементы могут быть расположены внутри территории или за ее пределами.
• Зоны с ограничениями использования – участки, на которых строительство или изменение ландшафта ограничено нормативными актами. Это могут быть природоохранные зоны, охраняемые памятники или зоны с особыми условиями землепользования.
• Местоположение соседних объектов – расположение соседних участков, их особенности и возможность воздействия на проектируемую территорию. Это может включать расстояния между объектами, а также их использование (жилые дома, производственные предприятия и т.д.).
• Элементы безопасности – зоны с повышенными требованиями безопасности, например, площадки для хранения опасных материалов или места с повышенным риском.

Важно помнить, что ситуационный план должен быть как можно более точным и актуальным, чтобы избежать ошибок при проектировании и строительстве. Поэтому каждое обозначение должно быть проверено и соответствовать действующим нормам и стандартам.

Как точно измерить и отметить границы участка

Точное измерение и разметка границ участка – ключевой этап при составлении ситуационного плана. Чтобы избежать ошибок, необходимо следовать четкому алгоритму и использовать правильные инструменты.

Для начала следует определиться с точками отсчёта. Определение точных углов участка важно, чтобы избежать перекосов в плане. Рекомендуется начинать от одного из углов участка, который легко найти по соседним объектам, таким как дома или заборы.

Основные этапы работы:

1. Выбор точек отсчёта: Убедитесь, что выбранные ориентиры фиксированы и не подлежат изменениям. Обычно это углы соседних участков или элементы заборов, стойки столбов.
2. Использование рулетки: При измерении сторон участка важно использовать рулетку длиной не менее 50 метров. Для точности проводите измерения вдоль прямых линий и старайтесь избегать ошибок на поворотах.
3. Правило «треугольника»: Для точности углов используйте метод треугольника с равными сторонами (3-4-5). Это поможет точно выявить прямые углы и отклонения от них.
4. Нивелир и уровень: Для измерения высоты или перепадов в участке используйте нивелир. С его помощью можно точно определить разницу в уровнях земли между двумя точками и учесть её при разметке.

Когда границы участка определены, приступайте к разметке:

1. Маркеры: Используйте деревянные колышки или специальные пластиковые маркеры для обозначения углов и поворотов участка. При необходимости соединяйте их веревкой, чтобы визуально зафиксировать прямые линии.
2. Прямая линия: Для разметки прямых линий между маркерами используйте длинную веревку или шпагат. Закрепите его на начальной точке и натяните до следующей, чтобы точно измерить расстояние.
3. Проверка углов: После того как маркеры установлены, проверьте углы с помощью метода 3-4-5 или угольника, чтобы убедиться в правильности разметки.

При работе с угловыми участками, где требуется точность, используйте специальные угломеры или даже лазерные дальномеры, чтобы свести к минимуму возможные ошибки. После завершения разметки на месте можно приступать к нанесению точных размеров на ситуационный план.

Планирование расположения зданий и сооружений на участке

Правильное расположение зданий на участке требует внимательного подхода. При проектировании важно учитывать функциональные, экологические и эстетические факторы. Этапы планирования включают выбор места для каждого объекта, анализ участка и учет всех необходимых условий.

1. Определение основных зон участка

Перед размещением зданий важно разделить участок на функциональные зоны. Жилая зона должна быть отдалена от шумных объектов (гаражей, технических помещений). Подсобные сооружения, такие как сараи или хозяйственные постройки, размещаются в зоне с меньшей нагрузкой, чтобы не затруднять основной план участка.

2. Учет солнечной активности

Расположение зданий и сооружений должно учитывать направления солнца. Главное жилое помещение стоит разместить так, чтобы окна выходили на юг или юго-восток. Это обеспечит максимальное освещение в зимний период и будет способствовать естественному отоплению. Помещения с окнами на север и северо-запад обычно становятся холодными и менее комфортными.

3. Проектирование подъездных путей

Дороги и подъездные пути должны быть расположены таким образом, чтобы обеспечить удобный доступ к каждому зданию на участке. Прямой доступ к дому обеспечит лёгкость в обслуживании, а гаражи и другие вспомогательные сооружения лучше располагать вдоль дороги или на расстоянии от главных жилых помещений.

4. Учет ветерозащищенности

Особое внимание следует уделить защите от сильных ветров. Наиболее уязвимыми являются участки, открытые с северо-западной стороны. Рекомендуется размещать защитные сооружения, такие как живые изгороди или стены, которые помогут создать природные барьеры от ветра.

5. Инфраструктура и коммуникации

При проектировании расположения зданий важно заранее предусмотреть прокладку инженерных коммуникаций: водоснабжения, электроснабжения, канализации. Трубопроводы должны быть расположены так, чтобы минимизировать их длину и сложность монтажа. Желательно, чтобы все сооружения располагались рядом с точками подключения к основным коммуникациям.

6. Ландшафтные особенности

Если участок имеет сложный рельеф, нужно продумать, как правильно разместить здания, чтобы использовать природные уклоны в своих интересах. Участки с крутыми склонами часто требуют укрепления, а на ровных территориях можно использовать дренажные системы для предотвращения застоя воды вокруг зданий.

7. Приватность и комфорт

Размещение зданий должно обеспечивать комфорт и уединение. Не стоит проектировать окна с выходом прямо на соседский участок. Природные элементы, такие как деревья и кустарники, могут использоваться для улучшения приватности и создания живой изгороди.

Рекомендации по учету природных особенностей участка

Природные особенности участка играют ключевую роль в проектировании ситуационного плана. Учет рельефа, климата, водных ресурсов и растительности поможет избежать ошибок в размещении построек и обеспечит долговечность объектов. Вот основные рекомендации, которые стоит учитывать при создании плана участка.

1. Рельеф – начальный этап разработки планировки требует анализа топографии участка. Определите участки с уклоном, чтобы правильно расположить здания, дорожки и систему водоотведения. На склонах можно планировать террасы, а низины – использовать для организации дренажа. Уклон более 10% требует специального подхода к проектированию фундаментов, которые должны учитывать возможные нагрузки.

2. Водоемы и водоотведение – расположение водоемов (пруд, река, ручей) или близость к ним требует особого внимания. Проектируя участок, учитывайте риск затопления, особенно в низменных районах. Обеспечьте достаточное расстояние между постройками и водоемами, чтобы избежать повреждений от паводков. Разработайте систему дренажа, которая обеспечит отвод воды от зданий.

3. Почвы – тип почвы оказывает влияние на выбор фундамента и садовых растений. Песчаные и супесчаные почвы хорошо проводят воду, но могут быть нестабильными для тяжелых сооружений. Глинистые почвы плохо проводят воду и склонны к замерзанию, что делает их менее подходящими для многих типов фундаментов. Для тяжелых зданий лучше выбирать сваи или ленточные фундаменты с укреплением.

4. Климатические условия – климат влияет на выбор строительных материалов и планировку. В регионах с сильными морозами необходимо учитывать глубину промерзания почвы при проектировании фундамента. Для жарких регионов стоит предусмотреть тени и защиту от солнца с помощью деревьев, навесов или искусственных конструкций.

5. Растительность – наличие деревьев и кустарников может быть как преимуществом, так и проблемой. Старые деревья могут создавать тень и служить естественным барьером от ветра, но их корни могут повредить трубы или фундамент. При проектировании учитывайте рост и расположение деревьев, избегайте посадки растений, которые будут затенять основные зоны участка или мешать постройкам.

6. Ветер и солнечная активность – ветрозащитные зоны стоит размещать с учетом преобладающих направлений ветра. Для защиты от сильных ветров можно использовать живые изгороди или плотные заборы. Определите места, где солнце будет наиболее активно в течение дня, и спланируйте расположение зон отдыха, чтобы избежать перегрева и излишней жары.

Тщательное планирование с учетом этих факторов сделает участок не только удобным, но и безопасным для использования в долгосрочной перспективе.

Как учитывать инфраструктуру и коммуникации при составлении плана

При разработке ситуационного плана участка важно не только отобразить рельеф и расположение зданий, но и учесть все элементы инфраструктуры и коммуникации, которые обеспечат функциональность пространства. Основные объекты инфраструктуры, такие как водоснабжение, электроснабжение, отопление, а также дороги и пути доступа, должны быть размещены с учетом логистики и удобства эксплуатации.

Первым шагом является определение точек подключения к внешним коммуникациям. Для водоснабжения это могут быть центральные водопроводные линии, а для электроснабжения – трансформаторные подстанции или линии электропередач. Прокладка внутренних коммуникаций должна быть продумана с учетом минимизации затрат и максимальной эффективности. Например, сети водоснабжения и канализации часто прокладываются вдоль дорог или застройки, что позволяет минимизировать раскопки и увеличивает доступность для ремонта.

Если участок не подключен к централизованным системам, важно заранее учитывать возможность прокладки альтернативных коммуникаций. Для водоснабжения можно рассматривать установку колодца или бурение скважины, для электроснабжения – использование генераторов или солнечных панелей. Важно на этом этапе учитывать затраты на подключение и эксплуатацию, а также юридические и экологические ограничения.

Особое внимание стоит уделить расположению газовых коммуникаций. Если участок подключен к газопроводной сети, необходимо учитывать требования безопасности и минимальные расстояния между газовыми трубами и другими объектами. При отсутствии централизованного газоснабжения, возможно, будет необходимо предусмотреть установку баллонов с газом или выбор альтернативных источников энергии.

Дорожная сеть и доступ к участку также должны быть продуманы с учетом типа транспорта, который будет использоваться. Для тяжелого транспорта или грузовых автомобилей следует предусмотреть широкие подъездные пути, уклон не более 10%, а также места для маневрирования. Если участок будет использоваться для сельского хозяйства, важно учесть необходимость подключения к региональной сети дорог с твердым покрытием, чтобы облегчить транспортировку урожая и материалов.

Наконец, при проектировании ситуационного плана следует учитывать расположение всех объектов, связанных с жизнедеятельностью участка: парковочные места, освещение, системы ливневой канализации и другие элементы, которые обеспечивают комфорт и безопасность. Все коммуникации должны быть расположены таким образом, чтобы не мешать движению транспорта и пешеходов, а также не нарушать естественные потоки воды и экосистему.

Ошибки, которых следует избегать при создании ситуационного плана

При создании ситуационного плана участка важно учитывать множество факторов. Ошибки на этом этапе могут привести к неточным данным и затруднить дальнейшую работу. Вот основные моменты, на которые стоит обратить внимание.

1. Неправильный масштаб

Использование неверного масштаба затрудняет восприятие плана и точность измерений. При проектировании важно выбрать масштаб, соответствующий размеру участка и деталям, которые должны быть отражены на плане. Например, для дачного участка подходящий масштаб – 1:100 или 1:200, в зависимости от уровня детализации.

2. Отсутствие привязки к реальным точкам

Важно, чтобы план был привязан к точным географическим координатам. Использование условных точек без привязки к реальности может привести к ошибкам в размещении объектов на участке. Рекомендуется использовать геодезические данные или опираться на точные измерения с использованием GPS или специального инструмента.

3. Недооценка масштаба объектов

При проектировании часто недооценка размеров объектов становится причиной дальнейших сложностей. Например, неправильно рассчитанная площадь здания или дорожек может привести к неудобствам в дальнейшем. Лучше всегда заранее уточнить размеры объектов, опираясь на технические характеристики.

4. Игнорирование топографии участка

Ошибки в учете рельефа могут вызвать проблемы при размещении объектов, прокладке коммуникаций и ландшафтном дизайне. Следует заранее учитывать перепады высот, особенности водоотведения и плотность почвы. Это поможет избежать проблем с дренажом и осадками.

5. Неверное размещение коммуникаций

Необходимо точно отразить расположение инженерных сетей (водопровод, электрика, газ). Ошибки в планировании могут привести к необходимости переделывать проект или даже нарушать строительные нормы и правила. Каждое изменение требует согласования с местными органами или специалистами по проектированию коммуникаций.

6. Пренебрежение зоной безопасности

При проектировании нужно учитывать нормативные требования по минимальным расстояниям между объектами и границами участка, а также с учетом соблюдения противопожарных норм. Недостаточное внимание к этому вопросу может привести к конфликтам с соседями или к штрафам от проверяющих органов.

7. Сложность восприятия плана

Чрезмерно загроможденный деталями план затрудняет его восприятие. Все элементы должны быть четко и логично расположены, чтобы избежать путаницы. Использование множества цветовых оттенков, мелких шрифтов и лишних деталей делает план трудным для восприятия и может вызвать ошибки при его интерпретации.

8. Неучет сезонных факторов

При проектировании важно учитывать сезонность и погодные условия. Например, не стоит забывать об особенности осадков, снежных нагрузок и растительности, которые могут изменяться в разные сезоны. Это влияет на правильность размещения объектов и выбор материалов.

9. Пренебрежение возможными изменениями

Многие проекты не учитывают будущие изменения на участке, такие как расширение здания или изменения в ландшафтном дизайне. План должен предусматривать возможность корректировок и адаптации к изменениям в будущем.

Вопрос-ответ:

Что такое ситуационный план участка и зачем его создавать?

Ситуационный план участка — это чертеж, на котором отображаются важнейшие элементы территории: границы, здания, дороги, растения и другие объекты. Такой план помогает визуализировать расположение всех элементов на участке и позволяет правильно распределить пространство для различных целей. Создание ситуационного плана важно для планирования строительства, ландшафтных работ и последующего использования земли.

Какие шаги нужно предпринять для создания ситуационного плана своими руками?

Для создания ситуационного плана участка следует пройти несколько этапов. Сначала нужно провести замеры участка, чтобы точно определить его границы и размеры. Затем на бумаге или в специальной программе начертить эти границы, а также расположение существующих объектов: зданий, дорог, деревьев, заборов и других элементов. После этого, при необходимости, можно добавить предложения по улучшению и организации пространства, такие как проект будущих построек или зон для отдыха.

Нужно ли использовать специальные программы для создания ситуационного плана, или можно обойтись обычной бумагой и линейкой?

Для создания ситуационного плана можно использовать как традиционные методы, так и современные программы. Если участок небольшой, и вы не планируете сложные изменения, то можно обойтись обычной бумагой, линейкой и карандашом. Однако для точности и удобства лучше воспользоваться специальными программами, например, AutoCAD или SketchUp. Они позволяют не только точно отобразить размеры, но и визуализировать проект, а также в дальнейшем легко внести коррективы.

Как учитывать особенности рельефа участка при создании ситуационного плана?

При создании ситуационного плана важно учитывать рельеф участка, особенно если он имеет значительные перепады высот. Для этого нужно сделать топографическую съемку, чтобы точно отразить все неровности земли: холмы, ямы, наклоны. На плане такие особенности можно показать с помощью контурных линий или отметок высот. Это поможет при проектировании строительства или озеленения, чтобы избежать проблем с дренажем и правильно спланировать расположение объектов.
