Что такое узип в электрике и как оно работает

Устройство защитного отключения от импульсных перенапряжений (УЗИП) предназначено для защиты электрических сетей и оборудования от повреждений, вызванных резкими скачками напряжения. Основной функцией УЗИП является ограничение перенапряжений, которые могут возникать из-за молниевых разрядов, коммутационных процессов и других внешних и внутренних факторов.

Принцип работы УЗИП базируется на быстром переключении между изолированным состоянием и состоянием, позволяющим отводить избыточный ток в землю. При нормальном напряжении устройство не оказывает влияния на работу сети, однако при превышении установленного порога срабатывает, снижая напряжение до безопасного уровня. Это достигается благодаря элементам, таким как варисторы или газоразрядники, которые имеют нелинейную характеристику сопротивления.

Выбор УЗИП по классу и параметрам зависит от типа объекта и условий эксплуатации. Для промышленных систем рекомендуется использовать устройства с высокой пропускной способностью импульса, способные выдерживать токи в десятки килоампер, а для бытовых – модели с меньшими номиналами, но с сохранением быстрого времени отклика. Корректное применение УЗИП значительно увеличивает срок службы оборудования и снижает риски аварий, связанных с перенапряжениями.

УЗИП в электрике: принцип работы и назначение

Устройство защиты от импульсных перенапряжений (УЗИП) предназначено для предотвращения повреждений электрооборудования из-за резких скачков напряжения, возникающих при грозовых разрядах или коммутационных процессах в электросети.

Принцип работы УЗИП основан на быстром переключении тока перенапряжения на землю или в нейтральную линию, снижая тем самым напряжение до безопасного уровня. В основе устройства лежат варисторы, газоразрядники или супрессоры, которые начинают проводить ток при достижении порогового напряжения.

Важным параметром УЗИП является его номинальное напряжение срабатывания, которое должно быть выше рабочего напряжения сети, но достаточно низким, чтобы эффективно защитить оборудование. Кроме того, учитывается максимальный ток импульса, который устройство способно пропустить без повреждений.

УЗИП классифицируются по классам: тип 1 предназначен для защиты от прямых ударов молнии и устанавливается в главных распределительных щитах; тип 2 применяется для защиты в подраспределительных щитах от вторичных перенапряжений; тип 3 используется для защиты отдельного оборудования и чувствительных приборов.

При выборе УЗИП важно учитывать параметры сети – напряжение, тип заземления и уровень вероятных перенапряжений. Устройство должно монтироваться как можно ближе к защищаемому оборудованию, чтобы минимизировать длину проводников и снизить индуктивные потери.

Регулярная проверка работоспособности УЗИП необходима, так как со временем элементы защиты теряют свои свойства и требуют замены. Использование УЗИП снижает риск выхода из строя электроники и значительно увеличивает срок службы оборудования.

Что такое УЗИП и где оно применяется

Устройство защиты от импульсных перенапряжений (УЗИП) предназначено для ограничения напряжений, возникающих при скачках напряжения в электрической сети, таких как грозовые разряды или коммутационные процессы. УЗИП эффективно предотвращает повреждение электроприборов и снижает риск выхода из строя оборудования.

Основное применение УЗИП – защита электросетей низкого и среднего напряжения в жилых, коммерческих и промышленных зданиях. Они устанавливаются на вводе электроснабжения, в распределительных щитах и в точках подключения особо чувствительных устройств.

Ключевые сферы применения включают системы электроснабжения с частыми перепадами напряжения, объекты с дорогостоящим электронным оборудованием, а также объекты, расположенные в зонах с повышенной грозовой активностью. Важно выбирать УЗИП с характеристиками, соответствующими типу сети и уровню импульсного тока, чтобы обеспечить максимальную надежность защиты.

Типы УЗИП и их особенности

УЗИП (устройство защиты от импульсных перенапряжений) классифицируются по трем основным типам: Тип 1, Тип 2 и Тип 3, каждый из которых предназначен для разных этапов и уровней защиты электрических систем.

Тип 1 устанавливается на вводе электроустановки и рассчитан на работу при прямом попадании молнии или при переключениях в энергосети с высоким током импульса. Отличается способностью выдерживать токи импульса до 100 кА и выше. Важно применять Тип 1 в зданиях с молниезащитой, чтобы защитить основное электрооборудование.

Тип 2 устанавливается после Типа 1 или непосредственно в распределительных щитах. Предназначен для снижения перенапряжений, оставшихся после воздействия Типа 1, и защиты от импульсов, возникающих внутри здания. Рабочий ток импульса обычно до 40 кА. Рекомендуется использовать совместно с автоматическими выключателями для повышения надежности.

Тип 3 устанавливается в непосредственной близости к защищаемому оборудованию. Обеспечивает финальную фильтрацию оставшихся импульсных перенапряжений, снижая их до безопасного уровня для чувствительной электроники. Максимальный ток импульса невысок – порядка 5 кА. Использование Типа 3 целесообразно для компьютерной техники, систем автоматизации и телекоммуникаций.

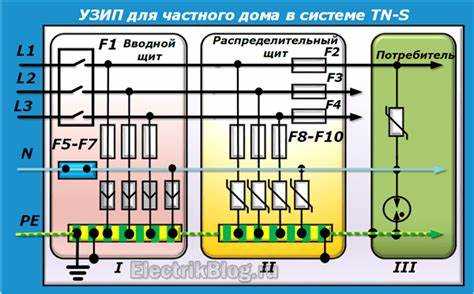

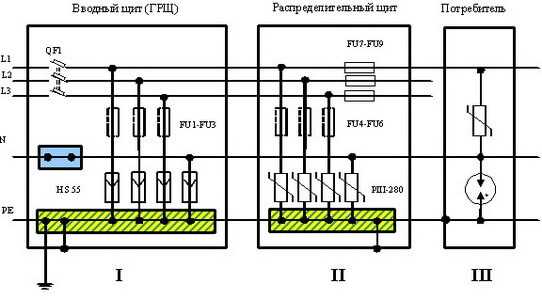

Выбор типа УЗИП зависит от уровня риска, характеристик сети и требований к защищаемому оборудованию. На практике наиболее эффективна комплексная схема: последовательно устанавливать Тип 1 на вводе, Тип 2 в распределительном щите и Тип 3 у конечного оборудования. Такое сочетание обеспечивает многоуровневую защиту, минимизируя вероятность повреждений и простоев.

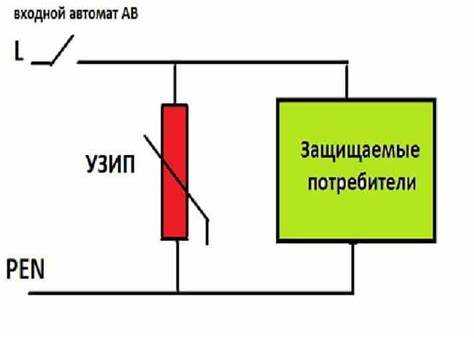

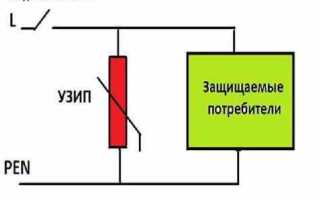

Как УЗИП защищает электрооборудование от перенапряжений

Устройство защиты от импульсных перенапряжений (УЗИП) действует как контролируемый разрядник, ограничивая величину напряжения, проходящего к оборудованию. При возникновении скачка напряжения, например, из-за грозового разряда или коммутационных процессов в электросети, УЗИП мгновенно переключается в режим высокой проводимости, отводя избыточный ток в землю или на нейтраль.

Ключевой параметр защиты – уровень остаточного напряжения, который не должен превышать максимального допустимого для конкретного оборудования. Современные УЗИП обеспечивают снижение импульса перенапряжения до величины, безопасной для электронных компонентов, часто до 1.2–1.5 кВ в сетях 230 В.

Реагирование устройства происходит за время менее 25 наносекунд, что исключает пробой изоляции и выход из строя чувствительной электроники. Для эффективной работы необходимо устанавливать УЗИП вблизи защищаемого оборудования, минимизируя длину проводников, чтобы снизить влияние индуктивности и повысить скорость срабатывания.

Рекомендуется использовать комплексную схему защиты, включающую несколько уровней УЗИП с разными характеристиками ограничения: первый уровень – для отведения мощных импульсов, второй – для точного ограничения остаточного напряжения. Это позволяет избежать перегрузки одного устройства и повысить общий ресурс защиты.

Монтаж должен предусматривать надежное заземление и соответствие токовым характеристикам сети, так как неправильное подключение снижает эффективность УЗИП и может привести к повреждению оборудования или возгоранию.

Контроль состояния УЗИП осуществляется по индикаторам или с помощью дистанционного мониторинга, что важно для своевременной замены сработавших элементов и сохранения надежности электросистемы.

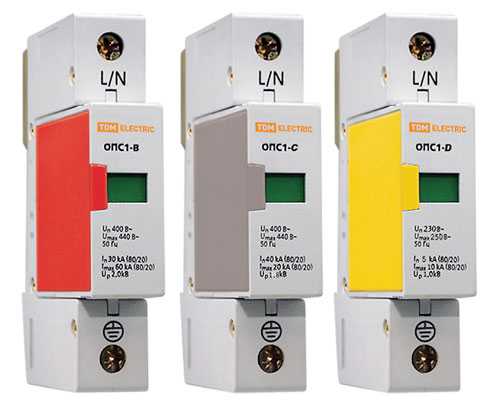

Устройство и компоненты типового УЗИП

Типовое устройство защитного устройства от импульсных перенапряжений (УЗИП) состоит из трех основных компонентов: варистора, газового разрядника и термобиметаллического размыкателя.

Варистор – основной элемент, обеспечивающий ограничение перенапряжения. Он выполнен из оксида металлов и обладает нелинейной вольт-амперной характеристикой, резко снижая сопротивление при превышении номинального напряжения. Для промышленных УЗИП часто применяются варисторы с номинальным напряжением, соответствующим рабочему напряжению сети с запасом 10-20%.

Газовый разрядник служит для быстрого переключения тока при высоковольтных импульсах, таких как молниевые разряды. Он имеет электродную систему внутри герметичного корпуса, заполненного инертным газом. При достижении определенного напряжения газ ионизируется, обеспечивая пробой и быстрое отведение перенапряжения на землю.

Термобиметаллический размыкатель выполняет функцию защиты от длительных перегрузок и коротких замыканий. При повышении температуры вследствие протекания токов разрядника он деформируется и разрывает цепь, предотвращая выход из строя варистора и других компонентов.

Дополнительно в состав УЗИП могут входить предохранители для защиты от перегрузок, а также индикаторы состояния, сигнализирующие о работоспособности устройства. Для обеспечения надежности монтажа корпус устройства изготавливается из негорючих материалов с высоким уровнем электрической прочности.

Выбор УЗИП для жилых и промышленных объектов

При выборе устройства защиты от импульсных перенапряжений (УЗИП) важно учитывать специфику эксплуатации, уровень риска и требования к электросети объекта.

• Жилые объекты: Обычно достаточно применения УЗИП классов II или III, которые защищают бытовые приборы от импульсов, возникающих в результате грозы и коммутационных операций. Оптимальны модули с номинальным током импульса от 10 кА до 20 кА на полюс. Для квартир и частных домов предпочтительно использовать комбинированные УЗИП с функцией фильтрации шумов и быстрым откликом.
• Промышленные объекты: Требуется более высокий уровень защиты, часто с использованием комплексных систем из нескольких уровней УЗИП (классы I + II + III). Для объектов с высоким уровнем риска грозовых воздействий и мощным оборудованием целесообразно выбирать устройства с номинальным импульсным током от 40 кА до 100 кА и выше. УЗИП должны иметь высокую энергоемкость и выдерживать многократные импульсы без снижения эффективности.

Рекомендации по выбору УЗИП:

1. Определить максимальный уровень перенапряжения, характерный для региона и объекта.
2. Выбрать УЗИП с номинальным импульсным током, превышающим расчетные пики перенапряжения не менее чем на 20-30%.
3. Для промышленных систем предусмотреть каскадную защиту с последовательным подключением УЗИП разных классов.
4. Учитывать особенности электросети: TN-C, TN-S, IT – требования к УЗИП различаются по способу подключения и параметрам.
5. Обеспечить качественное заземление для эффективной работы устройств защиты.
6. Проверять наличие сертификатов соответствия и соответствие технических характеристик нормативным документам (ГОСТ, IEC).

Правильный подбор УЗИП снижает риск выхода из строя оборудования и сокращает расходы на ремонт, обеспечивая надежную защиту электросети и подключенных устройств.

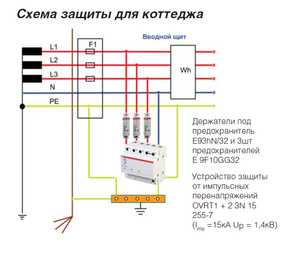

Правила монтажа и подключения УЗИП в электрощите

Устройство защиты от импульсных перенапряжений (УЗИП) устанавливается в электрощит на отдельной DIN-рейке, максимально близко к вводу электроэнергии. Это снижает ток перенапряжения на всей системе и минимизирует зону поражения.

• Перед монтажом отключите питание на вводе и убедитесь в отсутствии напряжения на шинах и клеммах.
• Подключайте УЗИП строго согласно схеме производителя, соблюдая полярность и порядок фаз.
• Используйте медные или алюминиевые шины с сечением, не менее рекомендованного (обычно не менее 16 мм²), для подключения УЗИП к вводным линиям.
• Длина соединительных проводников должна быть минимальной – не более 0,5 м, чтобы снизить индуктивное сопротивление и обеспечить эффективный отвод перенапряжений.
• Все соединения должны быть туго затянуты и проверены на надежность контакта, чтобы исключить повышение сопротивления и нагрев.

Особое внимание уделяется заземлению:

• УЗИП обязательно подключается к контуру заземления с сопротивлением не выше 10 Ом.
• Заземляющий проводник должен иметь максимально короткий и прямой путь до заземляющего устройства, чтобы избежать повышения индуктивности.
• Запрещается использовать нулевой рабочий провод (N) в качестве заземления для УЗИП.

Для повышения надежности и безопасности соблюдайте следующие рекомендации:

1. Монтируйте УЗИП до вводного автомата или предохранителя, чтобы обеспечить защиту всей установки.
2. При установке нескольких УЗИП разных типов (например, типа 1 и типа 2) расположите их последовательно, соблюдая рекомендации производителя.
3. Проводите регулярный визуальный осмотр и тестирование состояния УЗИП согласно эксплуатационным регламентам.

Диагностика и тестирование УЗИП на работоспособность

Для оценки состояния устройства защиты от импульсных перенапряжений (УЗИП) применяют измерения остаточного напряжения и проверку проходного сопротивления. Необходимо фиксировать уровень защитного напряжения в пределах, указанных производителем, так как отклонение более чем на 10% свидетельствует о снижении эффективности или повреждении модуля.

Тестирование проводят при отключенном напряжении питания и с помощью специализированного измерительного оборудования – испытательных установок с генерацией импульсных перенапряжений. Проверяется способность УЗИП ограничивать ток и поглощать энергию импульса с параметрами, соответствующими стандартам IEC 61643-11 или ГОСТ Р 51318.11-99.

Регулярность диагностики рекомендуется не реже одного раза в год в промышленных и коммерческих объектах с высокими требованиями к электробезопасности. В жилых зданиях достаточно проверки каждые 2-3 года, либо после сильных грозовых разрядов и срабатывания защитного элемента.

Контроль технического состояния проводится по результатам измерения сопротивления изоляции и визуальному осмотру на наличие внешних повреждений, следов перегрева или коррозии. Превышение пороговых значений сопротивления утечки свидетельствует о деградации компонентов.

Использование встроенных индикаторов состояния (LED или механических флажков) позволяет оперативно выявить срабатывание УЗИП без демонтажа. В случае обнаружения повреждений или превышения рабочих параметров следует заменить устройство для сохранения надежности защиты электроустановок.

Причины выхода из строя и замена УЗИП

Основная причина выхода из строя устройств защиты от импульсных перенапряжений (УЗИП) – воздействие прямых или индуцированных ударов молнии, вызывающих превышение номинальных параметров устройства. При этом внутри УЗИП возникают тепловые и электрические перенапряжения, ведущие к деградации или полному разрушению защитных элементов – варисторов, газоразрядников или тиристорных модулей.

Накопление мелких повреждений происходит и при многократных повторных импульсах, даже если каждый отдельный импульс не превышает допустимых значений. Варисторы со временем теряют способность быстро ограничивать перенапряжение, что приводит к повышенному риску повреждения подключенного оборудования.

Другие причины выхода из строя включают неправильный монтаж: нарушение полярности, неправильный выбор по номинальному току или напряжению, отсутствие регулярного технического контроля. Перегрев вследствие плохой вентиляции корпуса или соединений ускоряет старение компонентов.

Для диагностики неисправного УЗИП применяют визуальный осмотр на наличие деформаций и обугливания, а также измерение сопротивления между фазой и землей, и между фазами. Значительное отклонение от нормы указывает на потерю работоспособности.

Замена УЗИП необходима при выявлении нарушений рабочих параметров, видимых повреждениях или после воздействия импульсных перенапряжений, превышающих паспортные характеристики устройства. Рекомендуется устанавливать новые УЗИП с учетом максимальных токов молнии и с запасом по номинальному напряжению, а также периодически проводить профилактические проверки – не реже одного раза в два года.

Вопрос-ответ:

Что такое УЗИП и для чего он используется в электросетях?

УЗИП — это устройство, предназначенное для защиты электрического оборудования от перенапряжений, которые могут возникать из-за грозовых разрядов или коммутационных процессов. Его задача — быстро снизить повышенное напряжение до безопасного уровня, предотвращая повреждения и обеспечивая надежность работы электроустановок.

Как работает устройство защиты от импульсных перенапряжений?

Принцип работы основан на способности УЗИП переключать ток при появлении высокого импульсного напряжения. В нормальном режиме устройство пропускает ток без изменений, а при резком скачке напряжения оно начинает проводить ток на землю или в нулевой провод, снижая напряжение в сети. После того как перенапряжение исчезает, УЗИП возвращается в исходное состояние.

Какие виды перенапряжений защищает УЗИП и чем они отличаются?

УЗИП предназначены для защиты от импульсных перенапряжений двух типов: атмосферных, возникающих при ударах молнии в линии электропередач или рядом с ней, и коммутационных, которые появляются при переключениях внутри электроустановок. Атмосферные перенапряжения обычно имеют большую амплитуду и короткую длительность, тогда как коммутационные — меньшую амплитуду, но могут быть более длительными.

Как правильно выбрать устройство защиты от перенапряжений для дома или производства?

Выбор зависит от характеристик электросети и требований к оборудованию. Нужно учитывать номинальное напряжение, максимальный ток, который устройство может пропустить, и тип защищаемой нагрузки. Для жилых помещений обычно выбирают УЗИП с низким уровнем защиты и быстродействием, для производственных — с более высокой стойкостью и возможностью выдерживать большие токи. Также важен класс устройства, определяющий его место установки в системе защиты.

Какие признаки указывают на неисправность УЗИП и когда его следует менять?

Основные признаки — снижение эффективности защиты, появление повреждений на корпусе или видимые следы перегрева. Если устройство сработало несколько раз подряд, его внутренние элементы могут быть изношены, и оно перестанет выполнять функции. Обычно рекомендуется проверять состояние УЗИП при плановом обслуживании и менять его при первых признаках ухудшения работы, чтобы избежать риска повреждения оборудования.

Как работает устройство защиты от импульсных перенапряжений (УЗИП) и какую функцию оно выполняет в электрической системе?

Устройство защиты от импульсных перенапряжений (УЗИП) предназначено для предотвращения повреждений электрического оборудования из-за резких скачков напряжения, которые могут возникать при грозах или переключениях в электросети. В основе работы УЗИП лежит элемент, способный быстро снижать напряжение при появлении импульса, направляя избыточный ток в землю или нейтраль. Это позволяет избежать пробоя изоляции и выхода из строя приборов. После устранения скачка устройство возвращается в исходное состояние, готовое к следующему импульсу. УЗИП устанавливают на вводах электроснабжения и на линиях питания чувствительной техники для повышения надежности работы.
