Жиклер и форсунка – ключевые элементы систем подачи топлива и воздуха в двигателях внутреннего сгорания, но их назначение, конструкция и принципы работы различны. Жиклер представляет собой калиброванное отверстие, через которое проходит строго дозированное количество жидкости или газа. Он не регулируется в процессе работы, а работает по принципу постоянного сечения.
Форсунка – это устройство, способное изменять параметры подачи, включая давление, количество и дисперсность распыла. В современных системах впрыска форсунки управляются электронным блоком и обеспечивают высокую точность дозировки топлива в зависимости от режима работы двигателя. Основное отличие – наличие механизма распыла и возможности регулировки в реальном времени.
Выбор между жиклером и форсункой зависит от требований к точности подачи, типу двигателя и условий эксплуатации. В карбюраторных системах предпочтение отдается жиклерам за простоту и надежность. В инжекторных системах используются форсунки, так как они обеспечивают адаптивное и более экономичное сгорание топлива.
При обслуживании важно учитывать, что засорение жиклера влияет на расход топлива и стабильность холостого хода, в то время как неисправность форсунки может вызвать провалы при ускорении или ошибки ЭБУ. Рекомендовано использовать ультразвуковую очистку для форсунок и смену жиклера на новый при обнаружении отклонений в подаче.
Назначение жиклера и форсунки в топливной системе
Жиклёр и форсунка – элементы дозирования топлива, однако их функции различаются в зависимости от типа двигателя и конструкции системы подачи.
Жиклёр используется преимущественно в карбюраторных двигателях. Его основная задача – стабилизация расхода топлива за счёт сечения calibrated отверстия. Конструкция жиклёра обеспечивает постоянный поток топлива при заданном давлении, не зависящий от температурных колебаний и внешних условий. Подбор сечения жиклёра влияет на состав рабочей смеси: увеличение диаметра приводит к обогащению, уменьшение – к обеднению.
Форсунка применяется в системах впрыска. Она выполняет дозированную подачу топлива под высоким давлением с помощью электромагнитного или пьезоэлемента. Распыление обеспечивается встроенным распылителем с точно рассчитанным профилем отверстий. Форсунка открывается по сигналу электронного блока управления (ЭБУ), и продолжительность её открытия напрямую определяет подачу топлива. Тип форсунки (моновпрыск, распределённый, прямой) влияет на точность смесеобразования и уровень токсичности выхлопа.
Выбор и техническое состояние этих компонентов критически важны. Загрязнение жиклёра приводит к обеднению смеси, детонации и перегреву. Форсунка с нарушенной формой факела распыла увеличивает расход, ухудшает динамику и затрудняет запуск. Для диагностики состояния форсунок рекомендуется использовать стенды с визуализацией формы факела и проверкой объёма впрыска. Жиклёры требуют механической прочистки или замены при повреждении калиброванного отверстия.
Конструктивные отличия: из чего сделаны и как устроены
Жиклер и форсунка имеют разные конструкционные принципы, определяющие их применение и поведение в системах подачи топлива и жидкости.
- Жиклер – это простая механическая деталь с фиксированным отверстием. Изготавливается преимущественно из латуни или нержавеющей стали. Основная задача – дозирование жидкости за счёт геометрии отверстия.
- Форма отверстия у жиклера постоянна, чаще цилиндрическая, с калиброванным диаметром от 0,1 до 1,5 мм в зависимости от задачи. Проточка может иметь коническую фаску для стабилизации потока.
- Жиклер не имеет подвижных элементов и не требует подключения к источнику управления. Внутренняя поверхность тщательно полируется для предотвращения турбулентности.

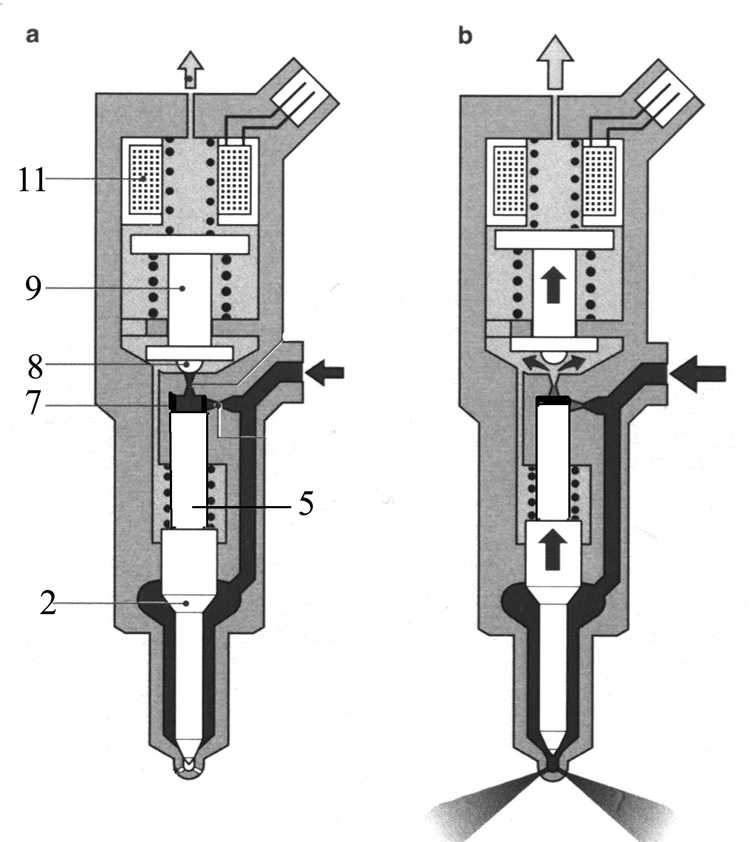

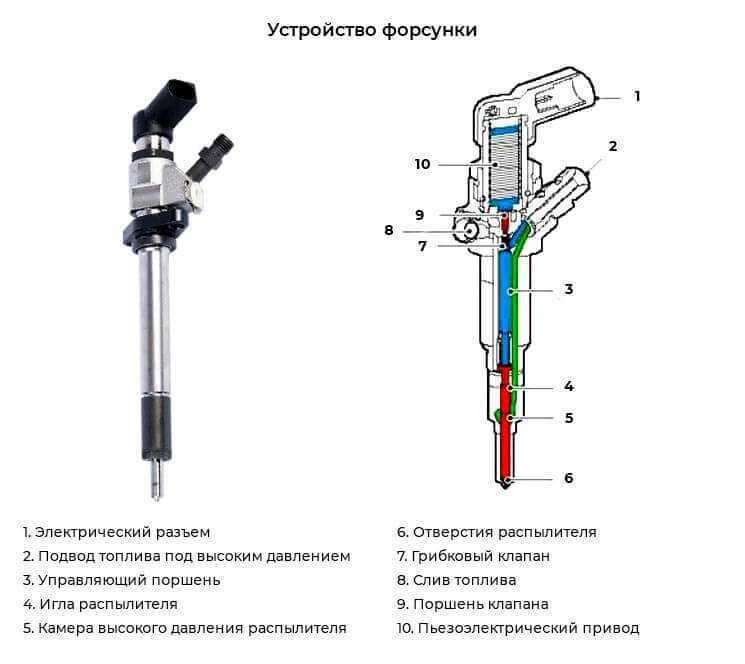

- Форсунка – это сложный узел, включающий корпус, запорный клапан (механический или электромагнитный), распылительную головку и уплотнительные элементы. Корпус изготавливается из жаропрочной стали или алюминиевого сплава с антикоррозийным покрытием.
- Рабочее отверстие формируется прецизионной шлифовкой или лазерной перфорацией. Оно может быть одноточечным или многоканальным, с формированием факела определённой формы: конусного, веерообразного, струйного.
- Форсунки требуют подключения к управляющему блоку, так как открытие и закрытие канала подачи осуществляется по сигналу. Внутри располагается миниатюрный фильтр для защиты от загрязнений.
При выборе компонента важно учитывать:
- Для систем с постоянным расходом и низкими требованиями к форме потока предпочтительнее жиклер.
- При необходимости точной дозировки, регулировки и распыления под давлением – только форсунка.
- Материал исполнения должен соответствовать химическому составу рабочей среды: кислоты требуют тефлона или титана, топливо – стали с антикоррозийной обработкой.
Принцип работы жиклера против принципа работы форсунки
Жиклёр функционирует по принципу дозированной подачи топлива через калиброванное отверстие. Он не регулирует поток динамически – подача зависит исключительно от разрежения во впускном тракте и диаметра канала. Изменение характеристик требует физической замены жиклёра на элемент с иным сечением. Это делает систему предсказуемой, но ограниченной в адаптации к переменным нагрузкам или условиям.
Форсунка использует электромагнитный клапан, управляемый ЭБУ, для прецизионной подачи топлива. Давление сохраняется постоянным, а количество впрыска регулируется длительностью открытия клапана. Это позволяет изменять подачу топлива в реальном времени, оптимизируя соотношение воздух-топливо под конкретные обороты, нагрузку и температуру. Форсунки могут обеспечивать многоточечный и фазированный впрыск, включая прямой впрыск в цилиндры.
Жиклёры уместны в простых системах без необходимости электронной коррекции. Форсунки обеспечивают точность и адаптивность, требуемую для современных ДВС с требованиями по экологии и эффективности. При проектировании системы важно учитывать требуемую точность дозирования, возможность электронного управления и диапазон рабочих условий.
Как определить, какой элемент установлен в системе
Проверьте наличие управляющих сигналов. При включении системы форсунка получает импульсы с ЭБУ, что можно зафиксировать с помощью осциллографа или диагностического сканера. Жиклеры не управляются электроникой – они работают исключительно за счёт давления жидкости или газа.
Измерьте диаметр проходного отверстия. У жиклера он постоянный и может быть подписан на корпусе в виде числового значения (например, 0.75 или 1.2). Форсунка может изменять расход в зависимости от импульса, поэтому номинальный диаметр здесь не отражает реальную производительность.

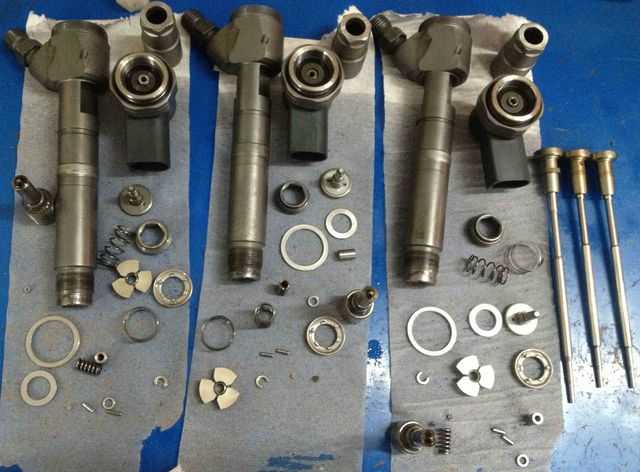

Если элемент можно разобрать без специальных инструментов и он не содержит движущихся частей – это, вероятно, жиклер. Форсунка содержит внутренние клапаны, фильтры и пружины, что делает её конструкцию сложнее.
Наконец, обратитесь к маркировке. Производители указывают модель и тип на корпусе. По этим данным можно точно установить принадлежность элемента: жиклеры маркируются номерами диаметров, а форсунки – буквенно-цифровыми кодами производителя.
Когда жиклер заменяется форсункой: примеры и причины
Замена жиклера на форсунку происходит в тех случаях, когда требуется более точное, регулируемое и динамически управляемое дозирование топлива или другой рабочей жидкости. Ниже перечислены основные ситуации и причины перехода.
- Переход на электронное управление: В системах с карбюратором жиклеры обеспечивают статичную подачу топлива. При переходе на инжекторную систему с ЭБУ жиклеры теряют актуальность – их заменяют электромагнитные форсунки, управляемые по сигналу датчиков.
- Требуется переменное соотношение смеси: В двигателях с фазированным впрыском форсунки позволяют адаптировать состав топливной смеси в реальном времени в зависимости от нагрузки, температуры и оборотов. Жиклеры не способны на такую адаптацию.
- Промышленные горелки и котлы: В оборудовании, где необходимо менять тепловую мощность или состав топлива (газ/дизель), форсунки с регулируемой производительностью заменяют стандартные жиклеры с фиксированным диаметром.
- Системы впрыска воды или реагентов: В современных дизельных установках для нейтрализации NOx применяется AdBlue. Подача жидкости осуществляется через форсунки, так как необходима точность впрыска. Жиклеры не обеспечивают нужной дисперсии и управления.
- Авиационные двигатели: В турбореактивных двигателях подача топлива требует микродозирования и устойчивого распыления при разных режимах полета. Форсунки с многоуровневым каналом и термостойкими материалами пришли на смену жиклерам низкой точности.
Использование форсунок оправдано в системах, где требуется вариативность, высокая точность, управление по обратной связи и широкий диапазон условий эксплуатации. Жиклеры остаются актуальны только в простых, неавтоматизированных устройствах с постоянным расходом.
Особенности ухода и обслуживания каждого элемента
Жиклер требует регулярной очистки от накопившихся отложений и загрязнений, так как даже мелкие засоры существенно влияют на подачу топлива или воздуха. Для очистки применяют специальные аэрозоли или ультразвуковую обработку. При промывке важно избегать механического повреждения тонкого канала жиклера, так как это нарушит дозировку и работу системы.

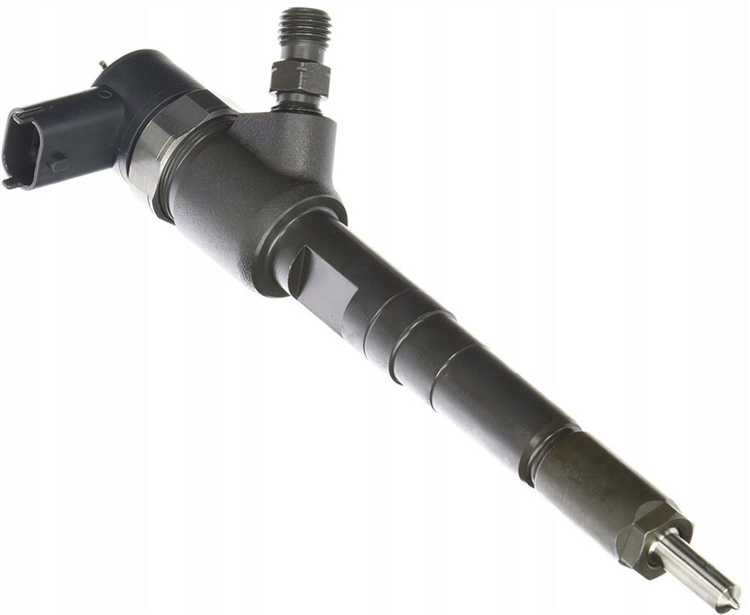

Форсунка нуждается в проверке и очистке систем подачи под высоким давлением. Для удаления нагара и отложений используются профессиональные очистители с повышенной проникающей способностью. Кроме того, форсунки требуют регулярной диагностики распыления с помощью стендов, чтобы определить равномерность и качество распыла. Засорение или износ приводят к ухудшению распыления и потере мощности двигателя.
Обязательной процедурой для обоих элементов является проверка герметичности и состояния уплотнительных колец. Их замена при первых признаках износа предотвращает утечки и снижает риск повреждений. При обслуживании необходимо использовать оригинальные или рекомендованные производителем запчасти.
Рекомендуется придерживаться регламентных сроков обслуживания, указанных производителем техники, поскольку чрезмерная эксплуатация без чистки значительно сокращает срок службы жиклера и форсунки и приводит к нестабильной работе двигателя.
Вопрос-ответ:
В чем главные конструктивные отличия между жиклером и форсункой?
Жиклер — это небольшое устройство с отверстием фиксированного диаметра, которое регулирует поток жидкости или воздуха, проходящего через него. Форсунка же представляет собой более сложный элемент, предназначенный для распыления жидкости, создавая мелкодисперсную струю. Она может иметь несколько отверстий или специальные каналы для формирования определённой формы струи. Таким образом, основное отличие — это функция и конструкция: жиклер контролирует объём потока, а форсунка обеспечивает его распыление.
Как влияет разница между жиклером и форсункой на работу двигателя автомобиля?
Жиклеры в карбюраторах служат для дозирования топлива или воздуха, обеспечивая стабильное горение смеси. Если размер жиклера подобран неправильно, это может привести к бедной или богатой смеси и нарушить работу мотора. Форсунки в системе впрыска распыляют топливо тонкими каплями, что улучшает его сгорание и повышает КПД двигателя. Неправильная работа форсунки приведёт к неполному сгоранию и повышенному расходу топлива. В итоге разница в конструкции напрямую отражается на качестве смеси и эффективности двигателя.
Можно ли использовать жиклер вместо форсунки в топливной системе?
В большинстве случаев нет. Жиклеры и форсунки имеют разные задачи и конструкцию. Жиклеры ограничивают поток через узкое отверстие без формирования распыла, тогда как форсунки обеспечивают мелкодисперсное распыление топлива, что важно для равномерного смешивания с воздухом. Использование жиклера вместо форсунки может привести к неравномерному горению, снижению мощности и увеличению расхода топлива.
Какие материалы применяются для изготовления жиклеров и форсунок, и почему?
Жиклеры чаще всего изготавливают из латуни или нержавеющей стали, так как эти материалы обладают высокой коррозионной стойкостью и достаточной прочностью для поддержания точного диаметра отверстия. Форсунки делают из более сложных материалов, включая высококачественную сталь и иногда с дополнительным покрытием, устойчивым к износу и воздействию топлива под высоким давлением. Это необходимо, чтобы сохранять точность распыла и долговечность устройства в сложных условиях эксплуатации.
Как правильно выбирать жиклер или форсунку для конкретной техники?
Выбор зависит от типа и назначения техники, а также от условий эксплуатации. Для жиклеров важно подобрать диаметр отверстия, соответствующий требуемому расходу жидкости или воздуха, что обычно указывается в технической документации. Для форсунок необходимо учитывать давление системы, тип распыляемой жидкости и желаемую форму струи. Важно использовать детали, рекомендованные производителем, чтобы обеспечить стабильную и безопасную работу оборудования.
В чём конкретное отличие жиклера от форсунки в конструкции и принципе работы?
Жиклер — это элемент с отверстием фиксированного диаметра, который дозирует поток жидкости или топлива, обеспечивая определённое количество вещества за единицу времени. Обычно жиклер не имеет движущихся частей и служит как точечный регулятор расхода. Форсунка же — более сложный узел, который может включать механизм распыла, подачу под давлением и распыливание жидкости на мелкие капли. Форсунка активно управляет формой и направлением потока, обеспечивая равномерное распыление топлива в камеру сгорания или в систему орошения. Таким образом, главная разница — в назначении и степени сложности: жиклер дозирует, форсунка формирует и распределяет поток.
Какой из этих компонентов — жиклер или форсунка — чаще применяется в автомобильных карбюраторах и почему?
В карбюраторах традиционно используются жиклеры, поскольку они обеспечивают точное дозирование топлива при разных режимах работы двигателя без сложных механизмов. Жиклеры легко заменить и подобрать под конкретные параметры двигателя, что делает их удобными и надёжными в обслуживании. Форсунки в карбюраторах встречаются реже, поскольку их основная задача — распыление топлива под давлением, что более характерно для систем с непосредственным впрыском топлива. В современных двигателях с впрыском топливо подаётся именно через форсунки, что обеспечивает более точное распределение и экономию топлива, но в классических карбюраторах именно жиклеры остаются ключевыми элементами.
