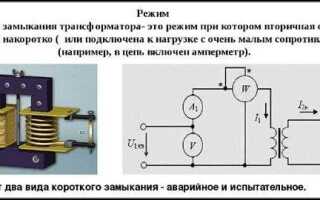

Что означает режим короткого замыкания трансформатора

Режим короткого замыкания трансформатора – это искусственно создаваемое состояние, при котором вторичная обмотка замыкается накоротко, а на первичную подаётся пониженное напряжение. Такой режим применяется для определения параметров трансформатора: полного сопротивления, потерь короткого замыкания, тока и напряжения короткого замыкания.

Во время испытания ток в первичной обмотке постепенно увеличивается до номинального значения. При этом измеряются активные потери, возникающие в меди обмоток, и напряжение на входе, позволяющее рассчитать эквивалентное сопротивление трансформатора. Испытание проводится при полностью замкнутой вторичной цепи, что исключает влияние на результат потерь в стали.

Напряжение короткого замыкания, обозначаемое как U_кз, выражается в процентах от номинального напряжения и служит критически важным параметром при расчётах токов КЗ в сетях. Например, если U_кз составляет 6%, это означает, что номинальный ток во входной обмотке достигается при 6% от номинального напряжения.

Понимание особенностей режима короткого замыкания позволяет точно оценить термическую и электродинамическую стойкость трансформатора, а также выбрать защитные устройства с учётом допустимых токов и временных характеристик. Регулярные испытания по данному методу обязательны при вводе трансформатора в эксплуатацию и после капитального ремонта.

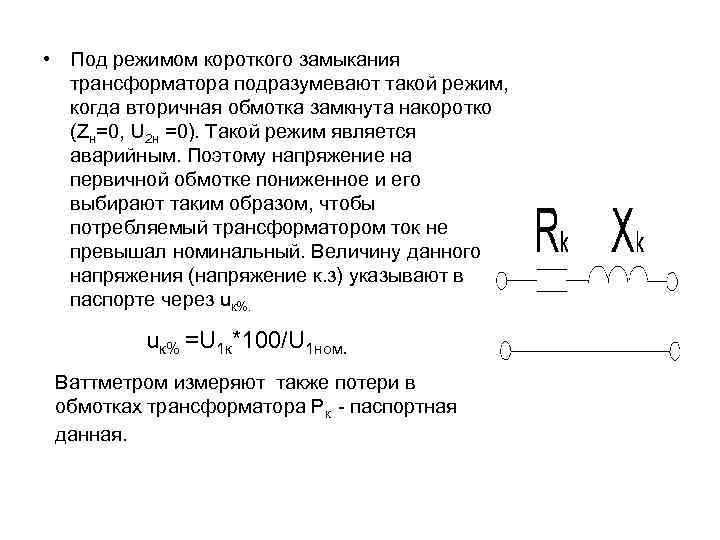

Когда и зачем проводится испытание на короткое замыкание трансформатора

Испытание на короткое замыкание выполняется при пониженном напряжении на одной из обмоток, при этом вторая замыкается накоротко. Цель – определить активные и реактивные потери в меди, а также рассчитать эквивалентное сопротивление трансформатора.

Проводится в следующих случаях:

1. Заводские испытания. Производятся для верификации расчётных характеристик: полного сопротивления, падения напряжения, потерь в обмотках. Это обязательный этап перед вводом оборудования в эксплуатацию.

2. Плановая диагностика. Применяется на объектах с высоким уровнем нагрузки, где необходимо контролировать изменение сопротивления, вызванное старением изоляции или деградацией обмоток.

3. После капитального ремонта. Используется для подтверждения корректности восстановления электрических характеристик. Сравниваются новые данные с паспортными значениями.

4. Перед модернизацией или заменой автоматических выключателей. Точные значения тока короткого замыкания позволяют правильно подобрать уставки защитных устройств.

Ключевые параметры, определяемые в процессе испытания:

– Потери короткого замыкания (Вт);
– Сопротивление короткого замыкания, выраженное в процентах от номинального напряжения;
– Нагрев обмоток в режиме максимального тока.

Для испытания применяют автотрансформатор или регулируемый источник напряжения. Уровень подаваемого напряжения составляет 5–10% от номинального, что исключает насыщение сердечника. Измеряется ток, напряжение и мощность с точностью не ниже класса 0,5.

Результаты анализа используются при расчёте токов КЗ, проверке тепловой стойкости, корректировке параметров РЗА. Игнорирование испытания увеличивает риск повреждения оборудования при сетевых авариях.

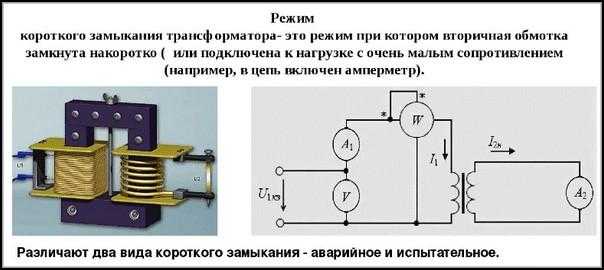

Как выглядит схема подключения при режиме короткого замыкания

Для проведения испытания трансформатора в режиме короткого замыкания вторичная обмотка замыкается накоротко через амперметр с высокой точностью, а на первичную подаётся пониженное напряжение от регулируемого автотрансформатора. Основная задача – создать условия, при которых в обмотках протекает номинальный ток без превышения допустимого нагрева.

Последовательность включения: регулируемый автотрансформатор – амперметр – первичная обмотка трансформатора. Параллельно первичной обмотке подключаются вольтметр и ваттметр (в соответствии с типом схемы измерения мощности).

Важно обеспечить надежный контакт всех соединений и контроль температуры трансформатора на протяжении всего испытания.

Какие параметры измеряются при испытании на короткое замыкание

Испытание трансформатора на короткое замыкание проводится при номинальной частоте, при пониженном напряжении на одной обмотке, тогда как вторая замкнута. Основная цель – определить потери и импеданс короткого замыкания.

Ток короткого замыкания – измеряется в замкнутой обмотке. Он должен соответствовать расчетному значению при подаче напряжения, равного напряжению короткого замыкания.

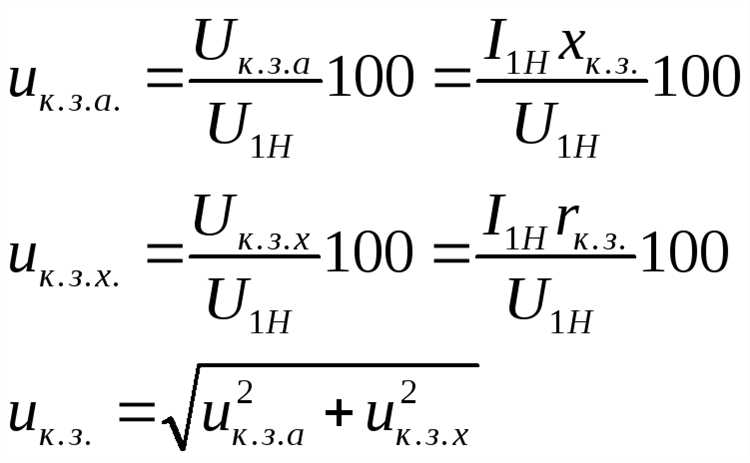

Напряжение короткого замыкания – это напряжение, необходимое для протекания номинального тока в условиях короткозамкнутой вторичной обмотки. Обычно выражается в процентах от номинального напряжения.
Полная мощность короткого замыкания – определяется по формуле Sкз = √3 × Uкз × Iном (для трехфазных трансформаторов). Важно для расчёта токов КЗ в сети.
Активные потери – потери в обмотках при токе короткого замыкания, определяются по показаниям ваттметра. Пропорциональны квадрату тока и сопротивлению обмоток.
Импеданс короткого замыкания – комплексная величина, включающая активную и реактивную составляющие. На его основе рассчитываются параметры защиты и устойчивость трансформатора к коротким замыканиям.

Измерения проводят с применением амперметра, вольтметра, ваттметра. Все приборы должны быть классов точности не ниже 0,5. Температура обмоток должна быть учтена для приведения значений потерь к стандартным условиям.

Как рассчитать сопротивление короткого замыкания трансформатора

Для расчёта сопротивления короткого замыкания трансформатора требуется знание мощности короткого замыкания, номинального напряжения и мощности трансформатора. Основная формула:

Z_кз = (U_кз / 100) × (U_ном² / S_ном)

Где:

Z_кз – сопротивление короткого замыкания, Ом
U_кз – напряжение короткого замыкания, %
U_ном – номинальное напряжение, В
S_ном – номинальная мощность трансформатора, ВА

Пример. Дано: трансформатор мощностью 1000 кВА, номинальное напряжение 10 кВ, напряжение короткого замыкания – 6%.

Преобразуем напряжение в В: 10 кВ = 10 000 В.

Подставим значения:

Z_кз = (6 / 100) × (10 000² / 1 000 000) = 0,06 × 100 = 6 Ом

Результат – сопротивление короткого замыкания трансформатора составляет 6 Ом.

Если известны активная и реактивная составляющие сопротивления, они определяются через:

Z_кз = √(R² + X²)

Для их выделения измеряют ток и напряжение при коротком замыкании, затем рассчитывают:

R = P / I²
X = √(Z² — R²)

Где:

P – активная мощность, Вт
I – ток короткого замыкания, А
Z – полное сопротивление короткого замыкания, Ом

Результаты применяются для оценки потерь и проверки согласования трансформатора с питающей сетью.

Что показывает напряжение короткого замыкания и как его определить

Напряжение короткого замыкания (Uk) показывает, какое напряжение нужно подать на обмотку высокого напряжения трансформатора, чтобы при замкнутой обмотке низкого напряжения создать номинальный ток. Этот параметр выражается в процентах от номинального напряжения и указывает на внутренние потери и падение напряжения при рабочей нагрузке.

Если, например, трансформатор имеет номинальное напряжение 10 кВ и его напряжение короткого замыкания составляет 6%, это означает, что при подаче 600 В на первичную обмотку при короткозамкнутой вторичной обмотке через обмотку потечёт номинальный ток. Значение напрямую связано с полным сопротивлением трансформатора и используется при расчётах токов КЗ, выбора аппаратов защиты и проверки устойчивости системы.

Определение Uk выполняется при испытании короткого замыкания. На одну из обмоток подаётся напряжение с регулируемым источником, вторая замыкается накоротко. Напряжение повышают до тех пор, пока ток в цепи не достигнет номинального значения. Зафиксированное в этот момент напряжение и будет искомым значением Uk. Измерения проводят при номинальной частоте и при комнатной температуре.

Для расчётов используют формулу: Uk (%) = (Uисп / Uном) × 100%, где Uисп – напряжение при испытании, Uном – номинальное напряжение обмотки, на которую оно подаётся.

Значения Uk для силовых трансформаторов обычно лежат в диапазоне от 4% до 12% в зависимости от мощности, конструкции и уровня изоляции. Заниженное значение может привести к недостаточной устойчивости, завышенное – к избыточным потерям и сложностям при параллельной работе трансформаторов.

Как интерпретировать полученные данные короткозамкнутого режима

Значение Uкз напрямую связано с суммарным сопротивлением и индуктивностью трансформатора в цепи короткого замыкания. Чем выше Uкз, тем больше внутренние потери и сопротивление, что указывает на уровень нагрева и возможные ограничения по нагрузке.

Ток короткого замыкания (Iкз) показывает максимальный ток, протекающий при замыкании и рассчитывается по формуле Iкз = Iном / (Uкз / 100). Значение Iкз служит основой для выбора защитных устройств и оценки механической прочности обмоток и магнитопровода.

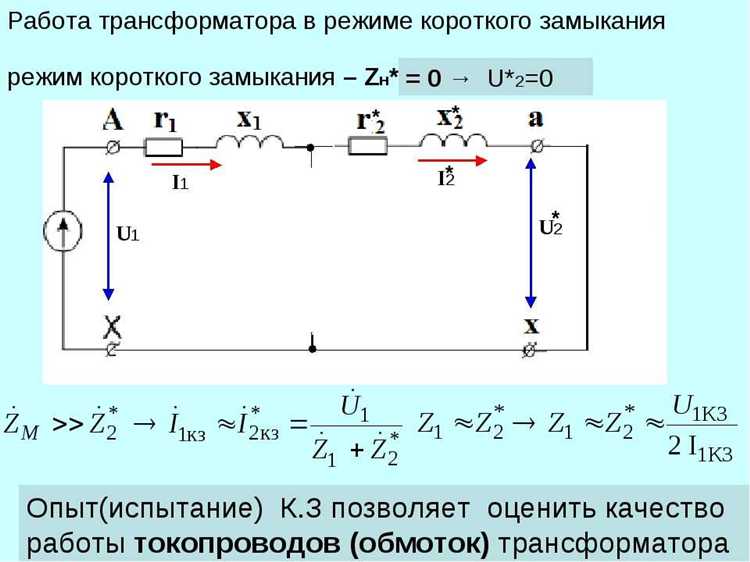

По данным короткозамкнутого режима определяют параметры эквивалентной схемы трансформатора – активное и реактивное сопротивления обмоток. Для этого измеряют активную составляющую тока и напряжения, что позволяет оценить потери короткого замыкания и составить баланс тепловых нагрузок.

Использование данных помогает проверить соответствие заявленным техническим характеристикам и выявить возможные дефекты, такие как неплотности в обмотках или ухудшение изоляции, проявляющиеся в изменении сопротивления и индуктивности.

Полученные показатели применяют для расчёта пусковых токов, корректировки систем защиты и прогнозирования работы трансформатора в аварийных режимах. Точное понимание значений Uкз и Iкз минимизирует риск повреждений при эксплуатационных перегрузках.

Какие ошибки возникают при проведении испытания и как их избежать

Основная ошибка при испытании режима короткого замыкания – неправильный выбор тока и времени протекания испытания. Недостаточный ток приводит к неполному нагреву обмоток, а слишком длительное воздействие вызывает повреждения изоляции. Рекомендуется точно рассчитывать ток короткого замыкания по паспортным данным трансформатора и выдерживать время не более 2–3 секунд.

Нарушение техники безопасности при работе с высокими токами приводит к опасным ситуациям и повреждению оборудования. Следует применять средства защиты, контролировать исправность приборов и обеспечивать надёжное заземление.

Недостаточный контроль температуры обмоток во время испытания повышает риск повреждений. Используют термопары или инфракрасные датчики, фиксируют значения до и после испытания, исключая перегрев.

Ошибки в подготовке трансформатора к испытанию: наличие влаги, загрязнений или механических повреждений искажает результаты. Перед тестом проводят очистку, сушку и визуальный осмотр, проверяют состояние изоляции и крепления элементов.

Как использовать результаты режима короткого замыкания для расчётов в сети

Режим короткого замыкания определяет параметры трансформатора при максимальном токе, что позволяет рассчитать напряжение и токи при авариях в сети. Основные данные для расчетов:

Напряжение короткого замыкания (Uкз) – выражается в процентах от номинального напряжения, показывает, какое напряжение необходимо приложить к первичной обмотке трансформатора для протекания номинального тока при закороченной вторичной обмотке.
Импеданс короткого замыкания (Zкз) – комплексное сопротивление, влияющее на токи короткого замыкания и распределение напряжений в сети.

Использование результатов режима короткого замыкания позволяет:

Определить максимальные токи короткого замыкания для выбора защитных устройств и их настройки.
Рассчитать падение напряжения на трансформаторе при аварийных режимах и нагрузках, что влияет на стабильность и качество питания.
Оценить нагрев и механические нагрузки трансформатора при кратковременных коротких замыканиях, что важно для выбора защит от перегрузок.
Провести расчет распределения токов короткого замыкания в узлах электрической сети с учетом параметров трансформатора и других элементов.

Для расчетов в сети обычно используют формулы:

Ток короткого замыкания Iкз = Iном / (Uкз / 100), где Iном – номинальный ток трансформатора.
Падение напряжения ΔU = I × Zкз, где I – ток нагрузки или короткого замыкания.

Практические рекомендации:

Всегда учитывайте температурный коэффициент сопротивления, так как импеданс изменяется с температурой обмоток.
Используйте результаты испытаний режима короткого замыкания для точного определения параметров модели трансформатора при расчетах в программных комплексах.
Сравнивайте рассчитанные токи короткого замыкания с техническими характеристиками защиты, чтобы избежать ложных срабатываний или недостаточной чувствительности.

Вопрос-ответ:

Что означает режим короткого замыкания трансформатора и зачем он нужен?

Режим короткого замыкания — это специальный испытательный режим трансформатора, при котором на его выходной стороне создаётся искусственное короткое замыкание. Это позволяет измерить параметры трансформатора, такие как внутреннее сопротивление и потери на нагрев, без необходимости подключения к реальной нагрузке. Этот режим важен для проверки качества и исправности оборудования.

Какие параметры трансформатора определяют во время испытания режимом короткого замыкания?

Во время испытания режимом короткого замыкания измеряют сопротивление обмоток трансформатора, ток короткого замыкания и напряжение, при котором происходит это состояние. На основе этих данных рассчитывают коэффициенты потерь энергии на нагрев, параметры внутренней устойчивости и определяют возможность трансформатора работать в заданных условиях без перегрева и повреждений.

Чем отличается режим короткого замыкания от режима холостого хода трансформатора?

Режим короткого замыкания характеризуется тем, что на выходе трансформатора создаётся нагрузка с очень низким сопротивлением, близким к нулю, что вызывает большой ток в обмотках. В режиме холостого хода трансформатор работает без нагрузки, то есть без подключения внешней цепи, что позволяет измерить потери в магнитном сердечнике и ток холостого хода. Таким образом, каждый из этих режимов служит для определения разных характеристик трансформатора.

Как проводится испытание трансформатора в режиме короткого замыкания и какие меры предосторожности необходимо соблюдать?

Испытание начинается с того, что первичная обмотка трансформатора подключается к пониженному напряжению, а вторичная — замыкается накоротко. Постепенно увеличивают напряжение до достижения установленного значения, при котором измеряются ток и потери. Во время процедуры важно контролировать нагрев и предотвращать длительное протекание тока короткого замыкания, чтобы не повредить трансформатор. Также необходим контроль правильности подключений и использование защитных устройств для предотвращения аварий.
