Плиты перекрытия и плиты покрытия – это железобетонные элементы, которые выполняют схожие функции, но применяются в разных конструктивных условиях. Их нельзя использовать взаимозаменяемо без учета ряда технических параметров. Ошибка в выборе может привести к перерасходу материалов, снижению прочности конструкции и ускоренному износу здания.

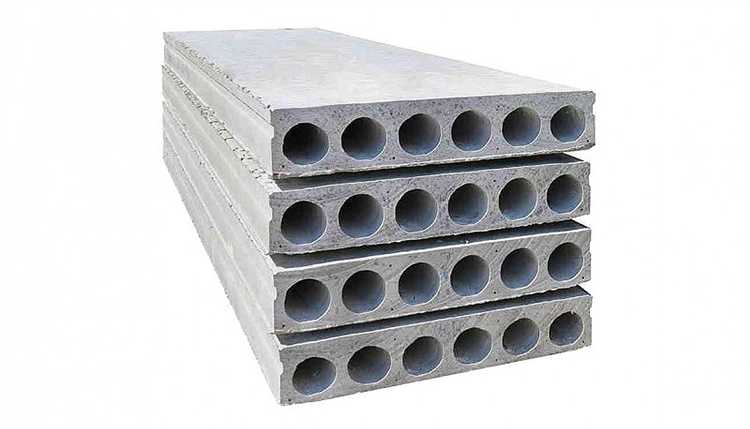

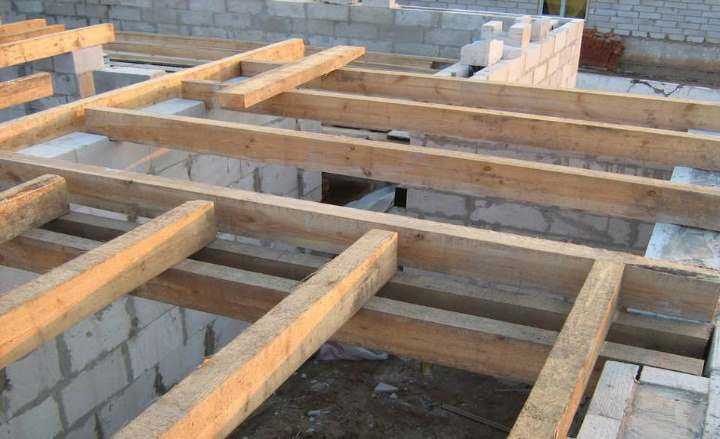

Плиты перекрытия монтируются внутри здания и служат горизонтальными несущими элементами между этажами. Они рассчитываются с учетом равномерной нагрузки от мебели, оборудования и передвижения людей. Для жилых и общественных зданий нормативная нагрузка составляет от 300 до 500 кг/м². Конструктивно чаще используются многопустотные железобетонные плиты длиной от 2,4 до 12 м и шириной 1,2 м, которые укладываются на несущие стены или балки.
Плиты покрытия применяются в верхней части здания и воспринимают нагрузки от осадков, снеговой массы и ветра. Нормативные нагрузки на покрытие могут достигать 180–320 кг/м² в зависимости от региона и типа крыши. Кроме того, эти плиты должны обеспечивать достаточную теплоизоляцию, влагостойкость и стойкость к перепадам температур. Конструктивно они могут быть как многопустотными, так и сплошными, с усиленными ребрами жесткости.
Основное отличие – в характере восприятия нагрузок и условиях эксплуатации. Плиты перекрытия работают в условиях стабильной температуры и влажности, тогда как плиты покрытия подвергаются атмосферным воздействиям. Поэтому в проектах покрытий чаще закладываются элементы с защитным слоем бетона повышенной плотности и морозостойкости. При выборе между ними необходимо руководствоваться СНиПами и конкретными расчетами по несущей способности, теплотехнике и долговечности конструкции.
Назначение плит перекрытия и плит покрытия в строительных конструкциях

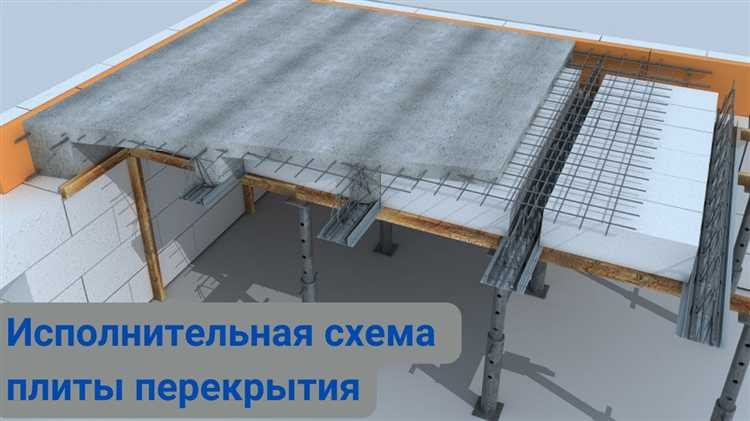

Плиты перекрытия служат для разделения этажей в многоэтажных зданиях и восприятия эксплуатационных нагрузок от мебели, людей, перегородок и оборудования. Основное требование к этим плитам – высокая несущая способность при минимальном прогибе. Они должны обеспечивать жесткость горизонтальных диафрагм, воспринимать вертикальные нагрузки и передавать их на несущие стены или каркасные элементы.
Для жилых зданий расчетная нагрузка на плиту перекрытия обычно составляет от 400 до 800 кг/м², в общественных и производственных зданиях – выше. Важно учитывать не только статические, но и динамические нагрузки, например, вибрации от шагов или работы техники. Конструкция перекрытия также должна обеспечивать звукоизоляцию и огнестойкость согласно требованиям СНиП и СП.
Плиты покрытия применяются в завершении строительного объема, то есть на уровне кровли. Их задача – воспринимать нагрузки от кровельных слоёв, снега, ветра и реже – от обслуживающего персонала. В отличие от плит перекрытия, эти элементы не работают на восприятие внутренних нагрузок, поэтому к ним предъявляются менее жёсткие требования по звукоизоляции, но повышенные – по теплосопротивлению и гидроизоляционной совместимости.
Плиты покрытия чаще проектируются с уклоном для отвода воды и часто имеют интегрированные каналы или гофры для прокладки инженерных систем. При проектировании учитываются ветровые и снеговые нагрузки в соответствии с климатическим районом строительства. Минимальный запас прочности должен обеспечивать эксплуатацию без прогиба и потери герметичности в течение всего срока службы.
Конструктивные особенности: толщина, армирование и форма плит
Плиты перекрытия и покрытия различаются по ряду конструктивных параметров, определяющих их эксплуатационные характеристики и сферу применения.
Толщина: плиты перекрытия рассчитаны на восприятие значительных вертикальных нагрузок, включая вес людей, мебели и перегородок. Их толщина варьируется от 160 до 300 мм в зависимости от пролёта и расчетной нагрузки. Плиты покрытия, предназначенные в основном для защиты от атмосферных воздействий, обычно имеют толщину от 120 до 220 мм, что снижает общий вес конструкции и нагрузку на несущие элементы.
Армирование: в плитах перекрытия применяется продольное и поперечное армирование с увеличенной плотностью арматурного каркаса. Используются стержни класса A500 диаметром 10–16 мм. В многопустотных плитах перекрытия предусматривается предварительное напряжение арматуры для увеличения прочности и уменьшения прогиба. Плиты покрытия часто армируются менее интенсивно – арматура диаметром 8–12 мм, без предварительного напряжения, так как нагрузки от снеговых и ветровых воздействий существенно ниже эксплуатационных нагрузок перекрытий.

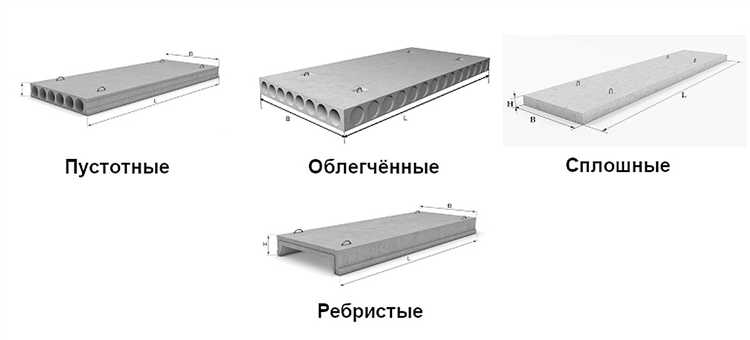

Форма: плиты перекрытия имеют строго прямоугольную форму с продольными пустотами, ориентированными по направлению пролета. Это обеспечивает равномерное распределение нагрузки и упрощает монтаж. Плиты покрытия могут иметь сложную геометрию, включая наклонные грани и специальные вырезы для укладки утеплителя и водоотводящих элементов. Часто применяются ребристые или шатровые формы, повышающие жёсткость без увеличения массы.
Материалы изготовления и их влияние на выбор типа плиты
Плиты перекрытия и покрытия изготавливаются из различных материалов, каждый из которых определяет область применения, грузоподъёмность и долговечность конструкции. Выбор материала зависит от условий эксплуатации, нагрузок и типа здания.
- Железобетон: самый распространённый материал для плит перекрытия. Армирование повышает устойчивость к изгибающим моментам и допускает пролёты до 12 м. Используется в жилых и промышленных зданиях, где важна несущая способность. Подходит для многослойных конструкций с последующим утеплением и шумоизоляцией.
- Преднапряжённый железобетон: применяется в плитах покрытия, особенно при больших пролётах (до 18 м) и повышенных нагрузках. Минимизирует прогибы, увеличивает срок службы при меньшей толщине. Подходит для производственных и складских помещений.
- Лёгкий бетон (керамзитобетон, пенобетон): снижает массу конструкции, облегчает монтаж, но ограничивает несущую способность. Применяется в малоэтажном строительстве, преимущественно для плит покрытия с минимальными нагрузками.

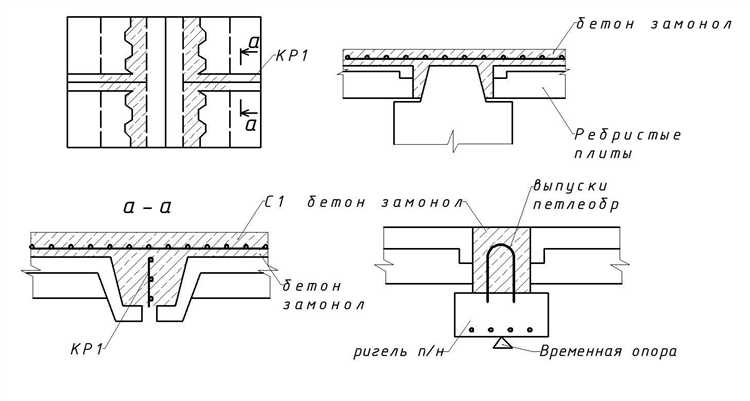

- Сборно-монолитные конструкции: сочетают преимущества заводского изготовления и гибкости монолитного бетона. Используются для перекрытий при нестандартных планировках или сложной геометрии здания. Удобны для реконструкций.
- Металлические плиты: применяются в покрытиях, особенно при необходимости лёгкой сборки и демонтажа. Обеспечивают высокую скорость монтажа, но требуют защиты от коррозии и тепловых потерь.
При выборе материала важно учитывать не только расчётную нагрузку, но и условия эксплуатации: влажность, температурные перепады, требования к звуко- и теплоизоляции. Например, для жилых помещений предпочтительнее железобетонные перекрытия с улучшенными звукоизоляционными характеристиками, а для ангаров и производственных объектов – преднапряжённые плиты покрытия с увеличенным пролётом.
Нагрузки и условия эксплуатации: где применяются разные типы плит
Плиты перекрытия работают в условиях внутренних нагрузок зданий и используются для разделения этажей. Они рассчитываются на восприятие равномерно распределённых нагрузок от людей, мебели и инженерных систем. Средняя нормативная нагрузка составляет 400–800 кг/м², а для технических этажей – до 1000 кг/м². Условия эксплуатации – стабильная температура и минимальные перепады влажности.
Плиты покрытия предназначены для перекрытия верхнего уровня зданий и подвергаются воздействию атмосферных факторов. Они должны выдерживать снеговые и ветровые нагрузки, которые зависят от климатической зоны. В средней полосе России снеговая нагрузка достигает 180–240 кг/м², а в северных регионах – более 300 кг/м². Ветровая нагрузка варьируется от 20 до 80 кг/м². Эти плиты требуют защиты от промерзания и агрессивной внешней среды, поэтому при проектировании учитываются температурные деформации и необходимость уклонов для водоотвода.
Для производственных и складских объектов с высокими эксплуатационными нагрузками применяются предварительно напряжённые плиты. Они чаще используются в виде плит покрытия, когда необходимо перекрытие больших пролётов (до 12 м) без промежуточных опор. В жилом строительстве с нормированной нагрузкой чаще применяются пустотные плиты перекрытия с пролётами до 6–9 м.
Выбор типа плиты зависит от её положения в конструкции, вида нагрузок и условий среды. Ошибка в применении, например, установка плиты перекрытия в качестве покрытия без дополнительной защиты, приводит к ускоренному износу и снижению несущей способности.
Особенности монтажа: различия в технологии укладки плит

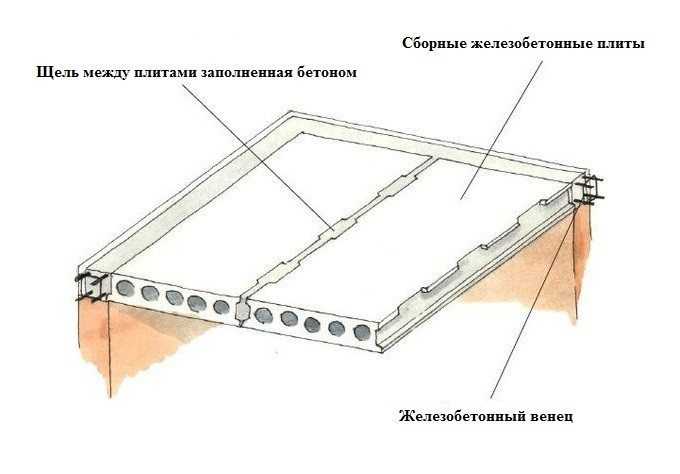

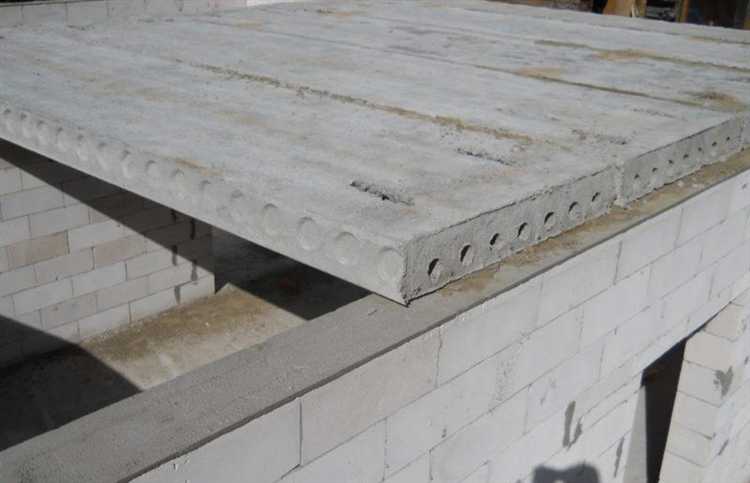

Монтаж плит перекрытия выполняется по несущим стенам или балкам с учётом передаваемой нагрузки от верхних этажей. Требуется точная нивелировка опорных поверхностей – перепад превышением 10 мм недопустим. Для фиксации применяют цементно-песчаный раствор марки не ниже М100, слой – 20–30 мм. Раскладка плит осуществляется от осевой линии с зазором 20–30 мм между элементами, который затем заполняется бетоном.
Плиты покрытия укладываются на несущие элементы кровельной системы – ригели, фермы, стальные прогоны. Основное требование – обеспечение минимальной подвижности конструкции при ветровых и температурных воздействиях. Применяется арматурное крепление к металлоконструкциям с обязательным устройством температурных швов через каждые 15–20 метров. Швы герметизируются мастиками или полимерными составами для защиты от протечек.
Для плит покрытия критична точность уклона – не менее 2% в сторону водоотводящих воронок. В процессе монтажа строго контролируется направление укладки с учётом проектной схемы водоотведения. Любое отклонение приводит к застою воды и снижению долговечности гидроизоляции. В отличие от перекрытий, при монтаже плит покрытия используют временные фиксаторы для стабилизации до устройства кровельного пирога.
Маркировка плит: как правильно определить тип по обозначению
Маркировка железобетонных плит содержит четкую информацию о назначении, размерах и характеристиках изделия. Основное различие в обозначениях плит перекрытия и плит покрытия заключается в первых буквах маркировки.
Плиты перекрытия обозначаются буквой П. Далее указываются длина в дециметрах, ширина, класс бетона и несущая нагрузка. Например, П24-12-16 – плита перекрытия длиной 2,4 м, шириной 1,2 м, с классом бетона 16.
Плиты покрытия маркируются буквой Пк или ПК. Дополнительно в маркировке могут указываться усиленные ребра жесткости, что важно для крыш и навесов. Например, ПК30-15-18 – плита покрытия длиной 3 м, шириной 1,5 м, бетон класса 18.
Важно обращать внимание на индекс нагрузки и класс бетона, так как плиты покрытия рассчитаны на воздействие атмосферных факторов и собственный вес кровельных материалов, тогда как плиты перекрытия – на нагрузку от этажей и оборудования.
В маркировке также присутствуют дополнительные символы, обозначающие тип арматуры или наличие пустот. Например, буква П с индексом ПП означает плиту с предварительно напряженной арматурой, что актуально для плит перекрытия.
Для правильного определения типа плиты необходимо внимательно читать маркировку по всей длине, учитывая буквенные и цифровые коды, чтобы исключить ошибочную установку и обеспечить требуемую прочность и долговечность конструкции.
Вопрос-ответ:
В чем основные конструктивные различия между плитами перекрытия и плитами покрытия?
Плиты перекрытия предназначены для создания горизонтальных конструкций между этажами здания, поэтому они рассчитаны на высокие нагрузки от веса людей, мебели и оборудования. Обычно они имеют большую толщину и армируются для повышения прочности. Плиты покрытия служат для защиты здания сверху, выполняя функцию кровли или основания кровельного слоя, поэтому они часто легче и могут иметь дополнительные тепло- и гидроизоляционные свойства. Конструктивно плиты покрытия чаще всего тоньше и рассчитаны на меньшую нагрузку.
Почему при проектировании зданий важно различать плиты перекрытия и плиты покрытия?
Каждый тип плиты имеет свою задачу и требования по нагрузке и долговечности. Если использовать плиту покрытия в роли перекрытия, она может не выдержать нужных нагрузок и быстро прийти в негодность. Аналогично, применение плиты перекрытия как покрытия может привести к излишнему расходу материалов и усложнению монтажа. Правильный выбор позволяет обеспечить безопасность, комфорт и экономичность строительства.
Какие материалы обычно применяются для изготовления плит перекрытия и плит покрытия?
Плиты перекрытия чаще всего изготавливают из железобетона — это позволяет сочетать прочность бетона и гибкость армирования. Для плит покрытия используют как железобетон, так и легкие материалы, например, керамзитобетон или полистиролбетон с армирующими добавками, чтобы снизить вес конструкции. Также для кровельных плит иногда применяются материалы с улучшенными теплоизоляционными свойствами.
Как влияют условия эксплуатации на выбор между плитами перекрытия и покрытия?
Плиты перекрытия должны выдерживать значительные постоянные и временные нагрузки, такие как вес конструкций, людей и оборудования, а также динамические воздействия. Плиты покрытия в основном подвержены воздействию атмосферных условий — дождя, снега, перепадов температур. Поэтому плиты покрытия должны обладать хорошей защитой от влаги и температурных деформаций, а плиты перекрытия — высокой несущей способностью и устойчивостью к нагрузкам внутри здания.
