Ключевое различие между трубами для наружной и внутренней канализации заключается в материалах и технических характеристиках, обусловленных условиями эксплуатации. Внутренние системы работают в стабильной температурной среде и не подвергаются внешним механическим нагрузкам, тогда как наружные трубы должны выдерживать перепады температур, давление грунта, подвижки почвы и воздействие ультрафиолета.
Для внутренней канализации применяются трубы из полипропилена (PP) и поливинилхлорида (PVC), толщина стенки которых варьируется в пределах 1,8–2,2 мм. Эти трубы имеют серый или белый цвет, обладают гладкой внутренней поверхностью для снижения риска засоров и рассчитаны на работу в пределах температуры стоков до +60 °C (кратковременно до +95 °C).
Наружные канализационные трубы, как правило, изготавливаются из ПВХ или полиэтилена высокой плотности (HDPE), имеют стенку толщиной от 3,2 мм и выше, и окрашены в оранжевый или коричневый цвет для повышения видимости при монтаже. Они характеризуются повышенной кольцевой жесткостью (SN4, SN8) и устойчивостью к нагрузкам от проезжей части или глубокой засыпки грунтом.
Рекомендация: при выборе труб важно учитывать глубину прокладки, тип почвы и предполагаемую нагрузку. Для заглублённых систем под автомобильными дорогами предпочтительнее использовать трубы с классом жесткости SN8. Внутренние трубы не подходят для внешней прокладки, даже если визуально они идентичны – они не выдерживают мороза и давления грунта.
Из каких материалов изготавливаются трубы для наружной и внутренней канализации
Для внутренней канализации применяются трубы из полипропилена (PP), поливинилхлорида (PVC) и полиэтилена низкого давления (ПНД). Полипропиленовые трубы устойчивы к высоким температурам (до 95 °C), малошумны и обладают гладкой внутренней поверхностью, препятствующей образованию отложений. PVC-трубы легче монтируются, имеют высокую химическую стойкость, но не переносят перегрева. ПНД применяется реже – преимущественно в многоэтажных зданиях с агрессивной средой, где требуется дополнительная устойчивость к ударам и химикатам.
Для наружной канализации основными материалами являются поливинилхлорид (НПВХ), полиэтилен высокой плотности (ПЭ100) и полипропилен. НПВХ отличается морозостойкостью, устойчивостью к коррозии и долговечностью до 50 лет при правильной укладке. ПЭ100 применяется для безнапорной и напорной канализации, обладает высокой кольцевой жесткостью и выдерживает давление до 16 атмосфер. Наружные полипропиленовые трубы реже используются, но подходят для систем с агрессивными стоками и в местах с высокими механическими нагрузками.
Для внутренней разводки оптимален полипропилен с повышенной термостойкостью. Для наружной канализации – НПВХ с двойной стенкой и гофрированной внешней поверхностью, обеспечивающей прочность при укладке в грунт. Выбор материала зависит от температуры сточных вод, глубины залегания и предполагаемых нагрузок на трубопровод.
Чем отличается конструкция труб для наружной и внутренней канализации
Трубы для наружной канализации изготавливаются с расчетом на высокие механические нагрузки и воздействие агрессивной внешней среды. Их конструкция предполагает толстостенные стенки, двух- или трёхслойную структуру и часто включает гофрированную внешнюю поверхность для повышения прочности. Такие трубы обычно производятся из полипропилена (PP) или непластифицированного поливинилхлорида (НПВХ) и выдерживают температуру от -40 до +60 °C.

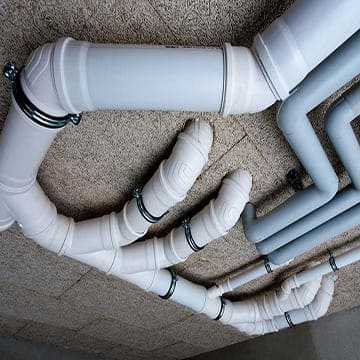

Внутренние трубы, напротив, рассчитаны на эксплуатацию в стабильных температурных и механических условиях. Они имеют гладкую однослойную стенку меньшей толщины, что облегчает монтаж и снижает вес системы. Материалы – чаще всего полипропилен (PPR) или полиэтилен (PE), устойчивые к горячим бытовым стокам до +95 °C. Конструкция ориентирована на бесшумность потока и стойкость к химическим соединениям моющих средств.

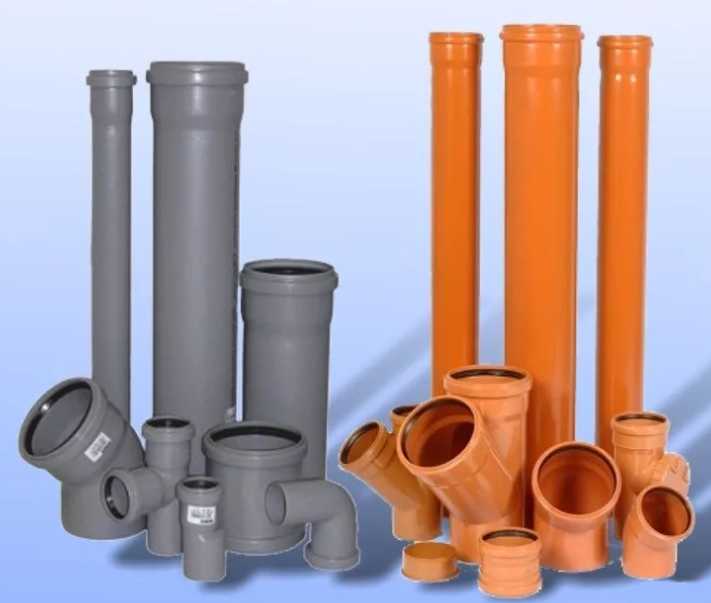

Наружные трубы производятся в оранжевом или коричневом цвете для визуального различия при прокладке в грунте, внутренние – преимущественно серые или белые. Диаметры наружных труб начинаются от 110 мм и выше, чтобы обеспечить свободный проход большого объема стоков, в то время как внутренние могут иметь сечение от 32 до 110 мм.
Для укладки под землей рекомендуется использовать трубы с кольцевой жесткостью не ниже SN4, а в условиях повышенной нагрузки – SN8. Внутренние системы не требуют такой жесткости, поэтому допускается использование труб с минимальной механической прочностью.
Какие диаметры труб применяются внутри и снаружи здания
Для внутренней канализации используются трубы диаметром 32, 40, 50, 75 и 110 мм. Диаметр 32 мм применяется для подключения умывальников и биде, 40 мм – для душевых кабин и ванн, 50 мм – для стиральных машин и кухонных моек. Трубы диаметром 75 мм устанавливаются реже, преимущественно для группового подключения сантехники. Основной стояк и отводы к унитазу выполняются трубами диаметром 110 мм.

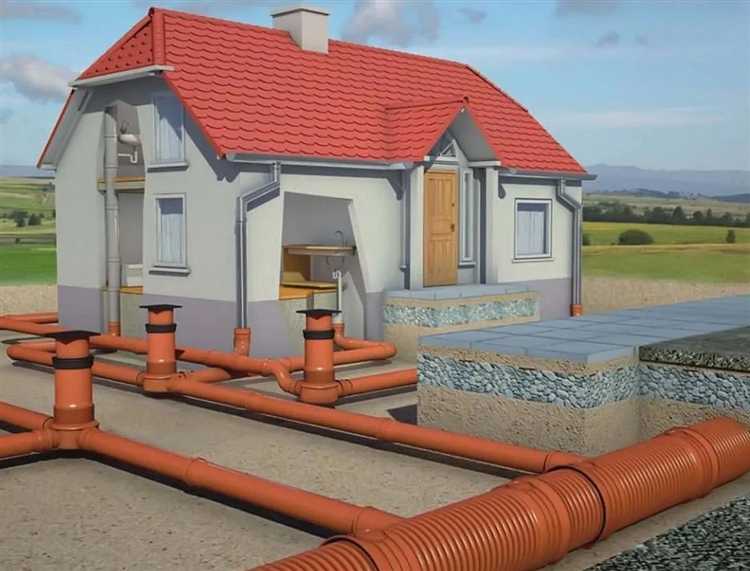

Во внешней канализации используются трубы диаметром 110, 160, 200, 250 и 315 мм. Для частных домов в большинстве случаев достаточно 110 мм для отведения сточных вод от здания до септика. При большей протяжённости или подключении нескольких зданий применяются трубы 160 мм и выше. Диаметры 200 мм и более используются в системах многоквартирных домов и магистральных сетях.
Наружные трубы должны обеспечивать свободное прохождение стоков без засоров и замедлений, особенно при самотечном принципе работы. Диаметр подбирается с учётом длины трассы, уклона, объема сточных вод и количества подключённых потребителей.
Какого цвета трубы используют для внутренней и наружной канализации и почему
Цвет трубы служит не декоративной, а функциональной маркировкой, отражающей назначение, материал и устойчивость изделия к условиям эксплуатации. Внутренняя и наружная канализация требуют труб с разными характеристиками, что напрямую влияет на их цвет.
- Внутренняя канализация: используются трубы серого цвета. Они изготавливаются из полипропилена (PP) или поливинилхлорида (ПВХ) с минимальной устойчивостью к ультрафиолету и низким температурам, поскольку монтируются внутри помещений. Серый цвет упрощает идентификацию труб при разводке инженерных систем внутри зданий.

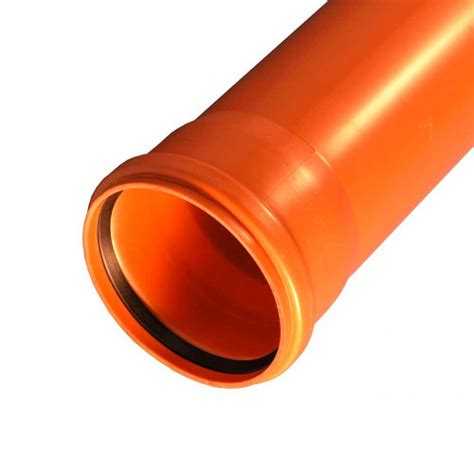

- Наружная канализация: применяются трубы оранжевого или терракотового цвета. Этот окрас сигнализирует о высокой устойчивости к механическим нагрузкам и перепадам температур. Такие трубы изготавливаются из модифицированного ПВХ (PVC-U) или полиэтилена (PE), имеют утолщённые стенки и стойкий пигмент, который сохраняет цвет при длительном воздействии ультрафиолета.
Цветовая маркировка стандартизирована: отклонение от указанных цветов влечёт трудности при техническом обслуживании и может нарушать нормативные требования. Применение труб несоответствующего цвета (например, серых труб снаружи) приводит к преждевременному износу из-за несоответствия их эксплуатационным условиям.
Какие нормативы регламентируют выбор труб для наружной и внутренней прокладки
Для внутренней канализации применяются трубы, соответствующие требованиям ГОСТ 52134 и ГОСТ Р 53630. Эти стандарты определяют характеристики труб из полипропилена и ПВХ, включая толщину стенки, температурную стойкость и допустимое давление. Внутренняя сеть должна выдерживать кратковременное повышение температуры до 95 °C и иметь класс горючести не ниже Г2 по ГОСТ 30244.
Выбор труб для наружной канализации регулируется ГОСТ 32414 и ГОСТ Р 54475. Эти документы устанавливают характеристики полиэтиленовых и ПВХ труб, применяемых вне зданий. Основное требование – устойчивость к нагрузке SN4, SN8 или выше, в зависимости от глубины заложения и транспортной нагрузки. Материалы должны сохранять прочность при температурах до -20 °C и быть устойчивыми к воздействию агрессивных грунтовых вод.
СП 30.13330 и СП 40.107 дополняют регламенты, указывая минимальный уклон трубопроводов, тип соединений и необходимость ревизий. Наружные сети требуют герметичных раструбных соединений или сварки, внутренние допускают клеевые и раструбные соединения без уплотнителей при горизонтальной прокладке.
Для жилых зданий также учитываются положения ТСН и СНиП 2.04.01-85*, где зафиксированы граничные уровни шума и предельные отклонения при монтаже. При проектировании всегда учитывается совокупность норм, включая региональные дополнения и санитарные правила.
Какие нагрузки должны выдерживать трубы в помещении и в грунте
Трубы внутренней канализации эксплуатируются преимущественно при статических нагрузках минимальной интенсивности. Основные нагрузки – вес транспортируемых стоков и давление монтажных креплений. Стандартные полипропиленовые или ПВХ-трубы диаметром до 110 мм рассчитаны на внутреннее рабочее давление до 0,6 МПа, что обеспечивает надежность при бытовых условиях. Внутренние трубы не требуют высокой механической прочности на сжатие, но должны выдерживать локальные удары при случайных воздействиях, например, падении инструментов.
Трубы наружной канализации сталкиваются с гораздо более серьезными нагрузками. Основная нагрузка – давление грунта, которое зависит от глубины прокладки, плотности и влажности почвы. Для труб, заложенных на глубину 1,5–2 метра, давление грунта достигает 15–25 кПа, при глубинах более 3 метров – до 40–60 кПа. Кроме того, трубы должны выдерживать нагрузку от движущегося транспорта, которая по нормативам для жилых зон составляет не менее 3,5 тонны на ось. Для этого наружные трубы изготавливают из жестких ПВХ или полиэтилена высокой плотности (ПНД) с классом жесткости SN4, SN8 и выше.
Важна также стойкость труб к динамическим нагрузкам при сезонных подвижках грунта и вибрациях. Наружные трубы должны иметь предел прочности на раздавливание не менее 4000 Н/м² для SN4 и свыше 8000 Н/м² для SN8. Кроме того, при прокладке рекомендуется использовать песчаную подушку и защитные бетонные кольца или плиты для равномерного распределения давления и предотвращения деформаций.
Можно ли использовать внутренние трубы снаружи и наоборот
Трубы для внутренней канализации не предназначены для эксплуатации на улице из-за низкой стойкости к ультрафиолету, перепадам температур и механическим нагрузкам. Поливинилхлорид (ПВХ) и полиэтилен, применяемые во внутренних трубах, часто имеют тонкие стенки и неустойчивы к морозу и воздействию солнечного света, что приводит к растрескиванию и деформации при уличных условиях.
Наружные трубы изготавливаются с более толстыми стенками, армированием или использованием специальных стабилизаторов УФ-излучения, что обеспечивает долговечность в агрессивной среде. Использование внутренних труб снаружи резко сокращает срок службы системы и повышает риск аварий.
Обратное применение – наружных труб внутри помещений – технически возможно, но нецелесообразно. Наружные трубы тяжелее и имеют более жесткую конструкцию, что усложняет монтаж и требует дополнительных крепежных элементов. Также их повышенная жесткость снижает шумоизоляционные свойства системы канализации.
Рекомендуется строго соблюдать назначение труб: внутренние для внутренней канализации, наружные – для внешних сетей. При необходимости прокладки труб в сложных условиях лучше выбирать специализированные материалы, предназначенные именно для соответствующих условий эксплуатации.
Вопрос-ответ:
В чем основные отличия материалов труб, используемых для наружной и внутренней канализации?
Трубы для наружной канализации обычно изготавливают из более прочных и устойчивых к воздействию окружающей среды материалов, например, ПВХ высокой плотности или полиэтилена. Это связано с необходимостью противостоять механическим нагрузкам и перепадам температуры. Для внутренней канализации чаще используют пластик меньшей плотности, такой как ПВХ или полипропилен, поскольку внутри помещения трубы не подвергаются таким экстремальным условиям.
Почему нельзя использовать трубы для внутренней канализации снаружи дома?
Трубы, предназначенные для внутренней канализации, не рассчитаны на влияние внешних факторов — они хуже сопротивляются воздействию ультрафиолета, перепадам температуры и механическим нагрузкам, которые неизбежны вне здания. Использование таких труб на улице приводит к быстрому разрушению материала, появлению трещин и протечек.
Какие требования предъявляются к трубам наружной канализации с точки зрения монтажа и долговечности?
Для наружной канализации важна высокая устойчивость труб к нагрузкам со стороны грунта и возможной техники, а также к коррозии и воздействию агрессивных химических веществ в почве. Монтаж требует правильной укладки с соблюдением уклона для самотечного стока и устройства надежных стыков, чтобы избежать проникновения грунтовых вод и просадок. Также учитывается защита от ультрафиолетового излучения, если трубы находятся на поверхности.
Как различается диаметр труб для внутренней и наружной канализации, и почему это важно?
Трубы для внутренней канализации обычно имеют меньший диаметр — от 50 до 110 мм, что достаточно для отвода бытовых стоков. Наружная канализация требует труб большего диаметра, начиная примерно с 110 мм и выше, чтобы обеспечить пропускную способность для больших объемов сточных вод и избежать засоров. Выбор правильного диаметра влияет на надежность всей системы и предотвращает частые аварии.
