Циклон – устройство, которое отделяет пыль и мусор из воздушного потока без использования мешков или фильтров, существенно повышая эффективность пылесоса. Самодельный циклон позволит снизить расходы на расходные материалы и упростить процесс очистки.
Для изготовления циклонного фильтра потребуется пластиковая бутылка объёмом 1,5–2 литра, герметичные соединения и пластиковая труба диаметром 50 мм для входного патрубка. Важно обеспечить правильный угол подачи воздуха – входящий поток должен создавать закручивающее движение по спирали, что достигается смещением входного патрубка к боковой стенке корпуса под углом примерно 20–30 градусов.
Установка такого устройства занимает не более 30 минут и не требует специальных инструментов. Правильное исполнение позволит добиться отделения до 90% пыли и значительно продлить срок службы моторного фильтра пылесоса. В статье приведены точные размеры и рекомендации по сборке, которые помогут сделать рабочий циклон без лишних затрат времени и средств.

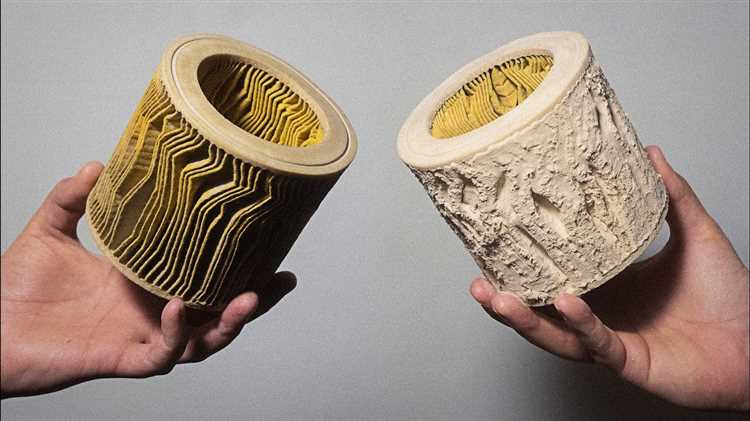

Выбор подходящих материалов для самодельного циклона
Корпус циклона удобнее всего изготавливать из пластиковой канализационной трубы диаметром 110 мм. Этот материал легко обрабатывается, устойчив к износу и выдерживает поток воздуха с пылью без деформации. Альтернатива – жесть толщиной 0,5–0,7 мм, но для работы с металлом потребуется опыт и инструмент.
Конус можно сформировать из того же пластика или использовать пластиковые воронки большого объёма. Если используется жесть, она позволяет создать более острый угол, что увеличивает эффективность отделения пыли. Оптимальный угол конуса – около 30–40 градусов.
Для верхней крышки подойдёт фанера толщиной 10–12 мм или прочный ПВХ. Важно, чтобы материал не коробился под действием потока воздуха и надёжно фиксировал патрубки. Отверстия в крышке следует вырезать строго по диаметру труб, чтобы избежать утечек.
Патрубки для входа и выхода воздуха лучше взять из гофрированных шлангов диаметром 50 мм. Они легко соединяются с корпусом через переходники или сантехнические фитинги. Герметичность соединений обеспечивается силиконовым герметиком или уплотнительными кольцами.
Контейнер для сбора пыли – пластиковое ведро с герметичной крышкой объёмом от 10 литров. Обязательное условие – жёсткие стенки, чтобы избежать деформации при падении давления внутри циклона.

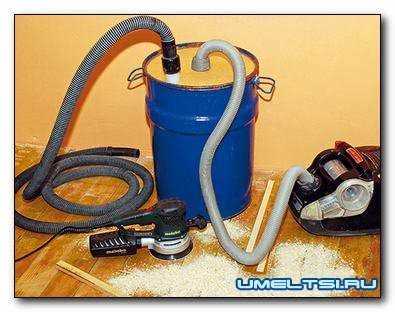

Чертежи и размеры деталей для циклонного фильтра
Цилиндр корпуса: диаметр – 150 мм, высота – 300 мм. Материал – пластиковая труба ПВХ или листовой пластик толщиной 3–5 мм. Нижняя часть соединяется с конической воронкой.
Конус (воронка): высота – 200 мм, верхний диаметр – 150 мм, нижний – 40 мм. Изготавливается из того же материала, что и корпус. Угол конуса около 20–25 градусов для оптимального вихревого потока.
Входной патрубок: диаметр – 50 мм, длина – 100 мм. Устанавливается тангенциально на высоте 50 мм от верхнего края цилиндра. Рекомендуется прямоугольное сечение (50×40 мм) для стабильного завихрения потока.
Выходной патрубок (центральная труба): диаметр – 40 мм, длина – 250 мм. Вставляется в крышку сверху, уходит внутрь корпуса на 50 мм. Труба не должна касаться конуса.
Крышка корпуса: круг диаметром 150 мм. В центре отверстие под выходной патрубок, сбоку – отверстие под входной. Материал – фанера или пластик толщиной 5 мм. Герметизируется уплотнителем или силиконовым герметиком.
Сборочный зазор между деталями: минимальный – не более 1 мм. Все соединения желательно проклеить эпоксидной смолой или термоклеем. Для прочности допускается использование винтов или саморезов по пластику.
Техника сборки корпуса и соединения элементов
Для изготовления корпуса циклона используется пластиковое ведро объёмом 10–20 литров или труба ПВХ диаметром 110–160 мм. Верхнюю крышку делают из фанеры толщиной 8–10 мм с отверстием по центру для входной трубы. Нижняя часть корпуса соединяется с приёмным баком, обеспечивая герметичность.
- На боковой поверхности корпуса прорезается отверстие под входной патрубок под углом 30–45° по касательной. Это обеспечивает вращение потока и отделение пыли по инерции.
- Выходной патрубок (труба диаметром 40–50 мм) устанавливается строго по центру верхней крышки, выступая внутрь корпуса на 3–5 см. Это минимизирует утечку крупных частиц в пылесос.
- Патрубки фиксируются силиконом или термоклеем, затем дополнительно уплотняются саморезами и герметиком для предотвращения подсоса воздуха.
- Соединение циклона с пылесосом и приёмной ёмкостью выполняется через сантехнические муфты с уплотнительными кольцами или гибкими шлангами. Применение хомутов обязательно.
- Корпус крепится к основе (фанера или металл) с помощью уголков или саморезов, обеспечивая устойчивость конструкции при эксплуатации.
Все соединения проверяются на герметичность: включается пылесос, и места стыков обрабатываются мыльным раствором – при наличии утечек появляются пузыри.
Методы создания вращающегося потока воздуха внутри циклона
Эффективность циклона напрямую зависит от правильной организации вихревого потока. Основной способ – тангенциальный ввод воздуха. Воздух направляется в корпус циклона по касательной к его внутренней стенке, что инициирует вращательное движение. Для этого используется патрубок, установленный под углом 90° к оси корпуса.
Диаметр входного патрубка должен составлять примерно 0,25–0,30 от диаметра корпуса циклона. Если он будет шире, снижается скорость вращения, а значит – и эффективность отделения частиц. Узкий патрубок создаёт чрезмерное сопротивление, снижая производительность.
Форма входа – прямоугольная, высота соответствует высоте цилиндрической части циклона. Расположение строго в верхней части цилиндра, ближе к крышке. Это позволяет сформировать устойчивый нисходящий вихрь, необходимый для центробежного отделения пыли.
Для стабилизации потока используется внутренняя вставка – конфузор. Она направляет воздух к центру спирали, формируя стабильное ядро вихря. Диаметр конфузора – около 0,5 диаметра корпуса. Длина – не более 0,6 высоты цилиндрической части, иначе возрастает сопротивление.
Нижняя часть циклона – коническая. Угол конуса – 15–20°. При меньшем угле пыль оседает эффективнее, но увеличиваются габариты. При большем – усиливается турбулентность, что ухудшает отделение частиц.
Для отвода очищенного воздуха используется центральная труба (вытяжной канал), погружённая в вихрь. Её диаметр – 0,4–0,5 диаметра корпуса. Глубина погружения – 0,3–0,5 высоты цилиндра. Это важно для захвата чистого воздуха из центральной зоны без попадания пыли с периферии.

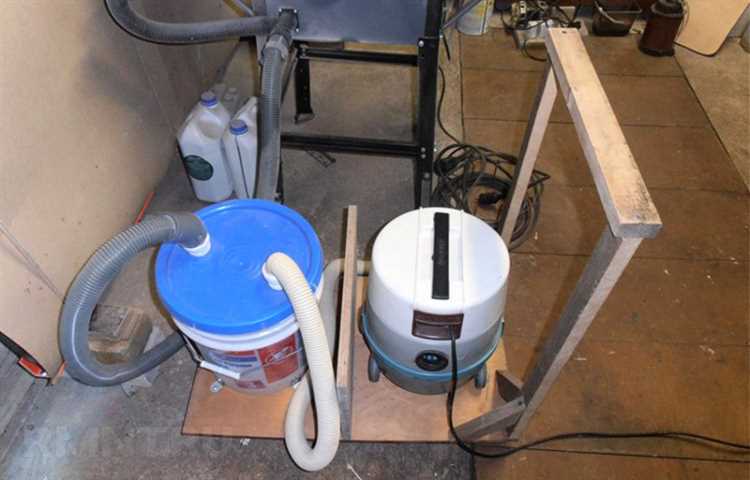

Подключение циклона к пылесосу и проверка герметичности
Для соединения циклона с пылесосом необходим гибкий шланг диаметром, соответствующим патрубкам обеих систем. Если диаметр шланга отличается, используйте пластиковые переходники или адаптеры, изготовленные из сантехнических деталей ПВХ. Герметизация соединений обязательна – применяйте термоклей, сантехнический герметик или плотные резиновые уплотнители.
Входной патрубок циклона подключается к рабочему инструменту (например, шлифмашине), выходной – к всасывающему отверстию пылесоса. Убедитесь, что направление потока соответствует конструкции циклона: вход сбоку, выход – сверху.
После сборки проверьте герметичность. Включите пылесос и рукой обхватите все соединения. Если ощущается подсос воздуха – утечка есть. Для выявления слабых мест используйте мыльный раствор: нанесите кисточкой и наблюдайте за появлением пузырей. Устраните негерметичность путем повторной герметизации.
Особое внимание уделите крышке циклона и соединению с пылесборником – малейшая щель резко снижает эффективность. Проверьте, не поднимается ли пыль при включении. Если да – герметичность нарушена или поток воздуха слишком мощный, что требует установки дросселя на входе.
Советы по уходу и чистке самодельного циклона
Проверка герметичности соединений – обязательная процедура после каждого использования. Обратите внимание на стыки между воронкой, контейнером и шлангом. Даже небольшие утечки снижают эффективность сепарации пыли. При обнаружении подсоса воздуха используйте силиконовый герметик или уплотнительную ленту.
Очищайте контейнер после каждого цикла работы, особенно при сборе мелкодисперсной пыли. Не допускайте переполнения: уровень мусора не должен превышать 70% объёма. Переполненный бак приводит к засорению фильтра пылесоса и потере мощности всасывания.
Очищайте внутренние стенки циклона от налипших частиц раз в 5–7 применений. Для этого разберите конструкцию и промойте в тёплой воде без агрессивных моющих средств. После мойки тщательно высушите все детали во избежание коррозии и образования плесени.
Проверяйте и очищайте входной и выходной патрубки от засоров. Забитый вход нарушает поток воздуха, а загрязнённый выход может повлиять на работу основного фильтра пылесоса. Используйте тонкий ершик или мягкую щётку.
Контролируйте состояние прозрачных элементов. Если они теряют прозрачность, это затрудняет визуальный контроль заполнения. Аккуратно полируйте пластик специализированными средствами, не содержащими абразивов.
Раз в месяц проверяйте кривизну воронки и форму сепарационной камеры. Деформации снижают центробежную силу и ухудшают разделение частиц. При обнаружении перекосов корректируйте форму с помощью фена или меняйте повреждённую деталь.
Вопрос-ответ:
Можно ли сделать циклон из подручных материалов, которые есть дома?
Да, вполне возможно. Для этого подойдут пластиковые бутылки, канистры, ведра от краски, сантехнические трубы и крышки от пластиковых банок. Главное — обеспечить герметичность всех соединений и соблюсти форму циклона: он должен сужаться вниз, создавая центробежную силу, которая будет отделять пыль от воздуха. Важно также правильно расположить вход и выход воздуха — они должны быть размещены таким образом, чтобы воздух закручивался внутри корпуса.
Какой диаметр должен быть у входного патрубка циклона?
Диаметр входного патрубка обычно подбирается по размеру шланга пылесоса, чтобы не терялась мощность всасывания. Если шланг диаметром 32 мм, то и входной патрубок должен быть такого же размера. Слишком узкий патрубок будет создавать сопротивление, а слишком широкий ухудшит завихрение потока, и пыль не будет эффективно отделяться.
Нужно ли использовать фильтр в самодельном циклоне?
Если циклон собран правильно, он способен улавливать до 90–95% мусора и пыли. Однако для мелкой пыли, особенно строительной, дополнительный фильтр лучше всё же установить — например, тонкую сетку или поролон в верхней части устройства или на выходе перед двигателем пылесоса. Это поможет защитить мотор от попадания пыли и продлит срок службы техники.
Циклон сильно шумит при работе. Это нормально?
Некоторый шум — это обычное явление, особенно если используются пластиковые детали и поток воздуха закручивается с большой скоростью. Но если звук слишком громкий или резкий, проверьте, не болтается ли что-то внутри, не нарушена ли герметичность и не вибрируют ли стенки. Иногда помогает обклеить корпус шумоизоляционным материалом, например, фольгированным утеплителем или вспененным полиэтиленом.
Сколько времени занимает сборка самодельного циклона?
Всё зависит от того, какие материалы есть под рукой и насколько точно вы планируете всё подогнать. В среднем, если всё подготовлено, на сборку уходит 1,5–3 часа. Больше времени может потребоваться на подгонку труб, герметизацию стыков и проверку герметичности конструкции. Тестирование работы и устранение мелких недочетов обычно занимает ещё около получаса.
