Дроссель представляет собой индуктивный элемент, предназначенный для ограничения переменных токов высокой частоты и фильтрации помех. В его основе лежит катушка индуктивности, параметры которой напрямую влияют на его рабочие характеристики – индуктивность измеряется в Генри (Гн) и подбирается в зависимости от частоты и силы тока в цепи. Основной принцип работы дросселя основан на свойствах самоиндукции: при изменении тока через катушку возникает противо-ЭДС, препятствующая этим изменениям.
В импульсных блоках питания дроссель снижает высокочастотные пульсации, улучшая электромагнитную совместимость устройства. В цепях переменного тока его применяют для подавления радиочастотных помех, особенно в диапазоне 10 кГц–10 МГц. В цепях постоянного тока он выполняет роль фильтра, сглаживающего скачки напряжения при коммутации нагрузок. Правильный выбор дросселя позволяет избежать перегрева компонентов и снизить уровень наводок на чувствительные участки схемы.
При проектировании фильтров важно учитывать не только индуктивность, но и активное сопротивление обмотки, ток насыщения сердечника и добротность. Например, при токах выше 1 А рекомендуется использовать дроссели на ферритовых сердечниках с высоким коэффициентом насыщения. Для высокочастотных применений эффективны тороидальные дроссели с минимальными потерями и низким уровнем рассеивания магнитного поля.
Как дроссель ограничивает ток в цепи переменного тока
Дроссель, представляющий собой индуктивность, ограничивает ток за счёт реактивного сопротивления, которое возрастает пропорционально частоте переменного тока. При синусоидальном напряжении с частотой 50 Гц индуктивное сопротивление XL рассчитывается по формуле: XL = 2πfL, где f – частота, L – индуктивность в Генри. При увеличении f или L ток уменьшается, поскольку сопротивление возрастает.
В отличие от резистора, дроссель не расходует энергию на тепло, а накапливает её в магнитном поле. Это особенно эффективно в цепях, где требуется подавление пульсаций тока без значительных потерь мощности. При включении в последовательную цепь с нагрузкой дроссель замедляет нарастание тока, создавая противо-ЭДС, направленную противоположно изменению тока.
Пример: при индуктивности 10 мГн и частоте 1 кГц дроссель создаёт сопротивление около 62,8 Ом. Это значительно снижает амплитуду тока в сравнении с ситуацией, когда дроссель отсутствует. При этом напряжение на дросселе искажается из-за фазового сдвига между током и напряжением, что учитывается при проектировании фильтров и подавляющих цепей.
Дроссели эффективно применяются для ограничения токов в импульсных источниках питания, ПЧ, светодиодных драйверах, где важно избежать резких бросков тока при коммутации. Для этих целей выбираются дроссели с высокой добротностью и соответствующей частотной характеристикой.
Роль дросселя в подавлении высокочастотных помех
Дроссель эффективно подавляет высокочастотные помехи за счёт своей индуктивности, создающей реактивное сопротивление, растущее пропорционально частоте сигнала. При частотах выше 100 кГц индуктивное сопротивление типичного дросселя (например, 10 мкГн) достигает десятков Ом, что резко снижает амплитуду помех в цепи.
Наиболее заметный эффект достигается при установке дросселя в последовательное соединение с нагрузкой или источником питания. В фильтрах типа LC он совместно с конденсатором формирует низкочастотный фильтр второго порядка с крутизной среза 40 дБ/дек. Это позволяет снижать уровень электромагнитных наводок в диапазоне 1–30 МГц, типичном для импульсных источников питания и цифровых устройств.
Для suppression-помех предпочтительно использовать дроссели с ферритовым сердечником, обладающие высокой магнитной проницаемостью (μ > 1000), что обеспечивает значительное подавление на высоких частотах без заметного влияния на рабочие токи. Важно выбирать компоненты с низким активным сопротивлением (Rdc), чтобы минимизировать тепловые потери и падение напряжения.
Размещение дросселя максимально близко к источнику высокочастотных помех (например, выходу ШИМ-контроллера) существенно увеличивает его эффективность. При проектировании печатной платы необходимо минимизировать длину проводников до и после дросселя, чтобы избежать повторного захвата помех наводками.
В аудиотрактах и линиях передачи данных применяются специализированные дроссели с дифференциальной структурой (common mode chokes), эффективно устраняющие синфазные помехи без искажения полезного сигнала. Их индуктивность подбирается исходя из спектра помех, а не частоты сигнала, что требует предварительного анализа спектрального состава помех.
Использование дросселей в импульсных источниках питания
В импульсных источниках питания дроссели играют ключевую роль в формировании стабильного выходного напряжения и подавлении высокочастотных помех. Они используются в двух основных узлах: в фильтрах и в силовой части преобразователя.
В первичной цепи дроссель ограничивает пиковые токи при включении и снижает уровень электромагнитных помех (EMI). Для этого применяются синфазные дроссели с высоким коэффициентом индуктивности (до нескольких миллигенри) и ферритовыми сердечниками с низкими потерями на высоких частотах.
В фильтрующих цепях выходного каскада дроссель совместно с конденсатором образует LC-фильтр, эффективно сглаживающий пульсации. Индуктивность выбирается с учётом рабочей частоты ШИМ-контроллера (обычно от 50 до 500 кГц), номинального выходного тока и допустимого уровня пульсаций. Например, для выходного тока 5 А и частоты 250 кГц оптимальной будет индуктивность в пределах 10–22 мкГн.
В понижающих (buck) преобразователях дроссель размещается между переключающим транзистором и выходом. Он накапливает энергию в фазе включения ключа и отдает её нагрузке в фазе выключения, обеспечивая непрерывность тока. Повышение индуктивности снижает пульсации, но увеличивает габариты и стоимость компонента. Используются тороидальные и цилиндрические сердечники из порошковых материалов или ферритов с низкими потерями.
Особое внимание уделяется параметрам насыщения. Дроссель должен сохранять линейность характеристики при максимальном токе. При превышении тока насыщения эффективность преобразователя падает, возрастает уровень помех и тепловые потери. Поэтому важно выбирать компоненты с запасом по току не менее 20% от номинальной нагрузки.
Компактные импульсные источники требуют минимизации паразитных параметров. Используются дроссели с минимальным сопротивлением обмотки (DCR) для снижения потерь и повышения КПД. В критичных по шуму приложениях применяют дроссели с экранированной конструкцией, снижающей рассеивание магнитного поля.
При проектировании важно учитывать тепловой режим. Нагрев дросселя свыше 100 °C снижает срок службы и вызывает дрейф параметров. Рекомендуется использовать компоненты с термостойкими изоляционными материалами и обеспечивать эффективное охлаждение.
Влияние индуктивности дросселя на работу цепи
Индуктивность дросселя определяет его способность противодействовать изменениям тока. Чем выше индуктивность, тем медленнее нарастает ток при включении цепи, что критично для защиты чувствительных компонентов от токовых бросков.
При фильтрации пульсаций в источниках питания дроссель с индуктивностью 1–10 мГн эффективно сглаживает высокочастотные колебания, снижая уровень помех на выходе до 10–20 мВ при нагрузке до 1 А. Повышение индуктивности выше 20 мГн может привести к чрезмерному падению напряжения и снижению КПД, особенно при высоких токах.
В импульсных преобразователях оптимальный диапазон индуктивности зависит от частоты коммутации. При 100 кГц дроссель с индуктивностью 47–100 мкГн обеспечивает стабильный ток в режиме непрерывной проводимости, предотвращая перегрев ключей и трансформаторов. Использование меньших значений (менее 22 мкГн) приводит к пульсациям тока свыше 40%, что увеличивает электромагнитные помехи и нагрузку на выходные конденсаторы.
В схемах ограничения пускового тока рекомендуются дроссели с индуктивностью 200–500 мкГн, способные ограничить ток до безопасных значений в первые миллисекунды включения. Недостаточная индуктивность приводит к кратковременному току до 10–15 А, что сокращает срок службы диодов и электролитических конденсаторов.
Рекомендация: при выборе индуктивности необходимо учитывать рабочую частоту, токовую нагрузку и требования к уровню помех. Неверно подобранная индуктивность дросселя снижает эффективность фильтрации, увеличивает тепловые потери и создает риск повреждения компонентов цепи.

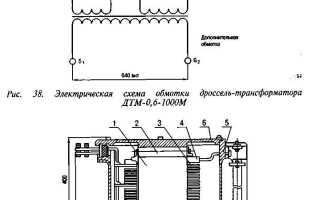

Отличия дросселя от трансформатора и катушки индуктивности
Дроссель представляет собой пассивный индуктивный элемент, предназначенный для ограничения переменного тока за счёт реактивного сопротивления. В отличие от трансформатора, дроссель не предназначен для преобразования уровней напряжения или гальванической развязки цепей. У дросселя одна обмотка, тогда как трансформатор всегда содержит минимум две, взаимодействующих посредством магнитного поля.
Катушка индуктивности может использоваться в самых разных целях, включая фильтрацию, накопление энергии и создание колебательных контуров. Дроссель – это частный случай катушки индуктивности, но с чёткой специализацией: подавление высокочастотных помех или ограничение быстрого нарастания тока. В отличие от универсальной катушки, дроссели подбираются по индуктивности, допустимому току и сопротивлению на высоких частотах.
Конструктивно дроссели оптимизируются под минимальные потери на сердечнике при работе в заданном диапазоне частот. Трансформаторы, напротив, разрабатываются с прицелом на максимальную передачу энергии между обмотками. Дроссели чаще имеют ферритовые или порошковые сердечники с высоким магнитным сопротивлением, чтобы исключить насыщение при постоянной составляющей тока.
При выборе компонента важно учитывать: если требуется подавление помех – применяется дроссель; при передаче энергии между цепями – трансформатор; при создании резонансных или накапливающих цепей – катушка индуктивности. Неправильный выбор ведёт к потере эффективности и перегреву компонентов.

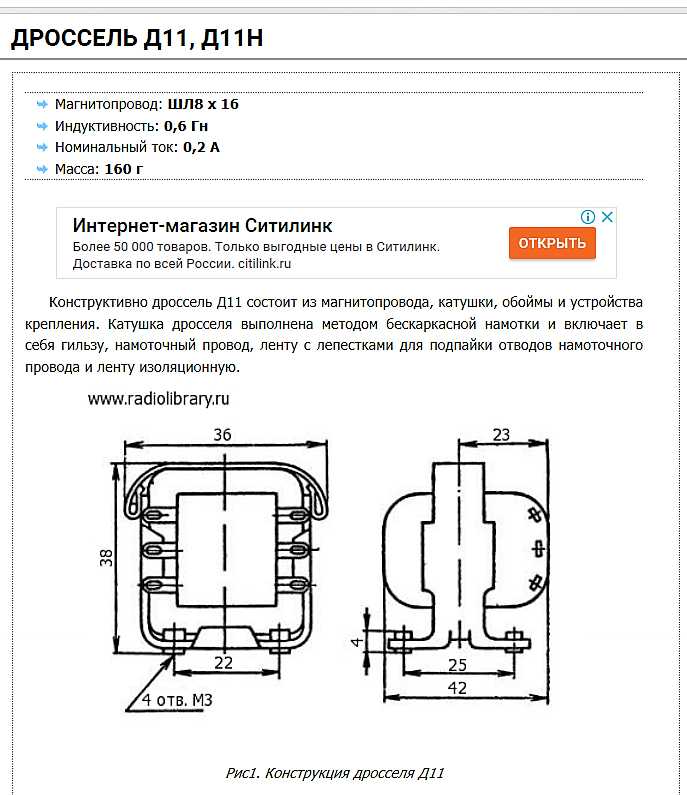

Критерии выбора дросселя для конкретной схемы
Ток насыщения выбирается с запасом минимум 20–30% относительно максимального рабочего тока, чтобы избежать искажений из-за насыщения сердечника. Для схем с импульсными токами важно учитывать пик-ток, так как короткие импульсы могут вызвать локальное насыщение.
Сопротивление обмотки влияет на потери и тепловой режим. Минимальное сопротивление обеспечивает снижение тепловыделения и повышение КПД. В цепях с низким напряжением падение напряжения на дросселе не должно превышать 5% от рабочего напряжения.
Материал сердечника определяет частотные характеристики. Ферритовые сердечники применяются для высокочастотных схем, обладая малой паразитной емкостью, тогда как порошковые или железные подходят для низких частот и больших токов.
Габариты и монтажный тип выбираются исходя из условий установки и доступного пространства, учитывая требования к теплоотводу и механической прочности. При необходимости компенсации емкостных паразитных элементов рекомендуется выбирать конструкции с минимальной паразитной емкостью.
Причины нагрева дросселя и методы его снижения
Нагрев дросселя обусловлен в первую очередь потерями в его магнитопроводе и обмотках, что напрямую связано с физическими процессами в сердечнике и проводнике.
- Потери в сердечнике: Основной источник – вихревые и гистерезисные токи. При переменном токе в магнитопроводе возникают вихревые токи, вызывающие локальный нагрев. Гистерезисные потери зависят от свойств материала сердечника и частоты тока.
- Омические потери в обмотках: Ток, проходящий через медную или алюминиевую проволоку, вызывает выделение тепла пропорционально квадрату тока (P=I²R). Чем больше сила тока и меньше сечение проводника, тем выше нагрев.
- Насыщение сердечника: При превышении магнитного потока сердечник насыщается, что приводит к резкому увеличению магнитных потерь и сильному росту температуры.
- Недостаточная вентиляция и тепловой обмен: Плохое охлаждение, отсутствие теплоотводящих элементов или ограниченное пространство для рассеивания тепла повышают температуру устройства.
Для снижения нагрева дросселя применяют следующие методы:
- Использование магнитных материалов с низкими потерями: ферриты или тонкостенные ламинированные стали с минимальными вихревыми и гистерезисными потерями.
- Оптимизация конструкции сердечника: ламинирование или использование порошковых магнитных материалов для снижения вихревых токов.
- Увеличение сечения проводника обмоток: снижение удельного сопротивления и уменьшение тепловыделения, особенно важно при больших токах.
- Применение проводников с высокой теплопроводностью и качественной изоляцией: улучшает отвод тепла и предотвращает локальные перегревы.
- Повышение эффективности охлаждения: установка радиаторов, вентиляторов, либо использование принудительной вентиляции и теплоотводящих композиций.
- Правильный расчет режима работы: обеспечение работы дросселя в пределах номинальных токов и частот, исключение насыщения магнитопровода.
Вопрос-ответ:
Для чего применяется дроссель в электрических цепях?
Дроссель служит для ограничения скорости изменения тока в цепи и сглаживания колебаний. Он предотвращает резкие перепады тока, что помогает защитить другие элементы схемы и улучшить стабильность работы устройств.
Как устроен дроссель и из каких компонентов он состоит?
Дроссель представляет собой катушку индуктивности, обычно намотанную на ферритовый или металлический сердечник. Основными элементами являются проводник (обмотка) и сердечник, который усиливает магнитное поле и повышает индуктивность.
Каким образом дроссель влияет на переменный и постоянный ток?
Для постоянного тока дроссель ведёт себя практически как проводник с небольшим сопротивлением, поскольку индуктивное сопротивление зависит от частоты и при нулевой частоте мало выражено. Для переменного тока дроссель создает сопротивление, которое увеличивается с ростом частоты, тем самым уменьшая амплитуду высокочастотных колебаний и шумов.
Почему дроссели используются в блоках питания и радиотехнике?
В блоках питания дроссели помогают сгладить пульсации напряжения, уменьшая помехи и обеспечивая более стабильное напряжение на выходе. В радиотехнике они выполняют функцию фильтра, подавляя высокочастотные шумы и предотвращая их проникновение в чувствительные участки схемы.
Как выбрать подходящий дроссель для конкретной схемы?
При выборе учитывают индуктивность, ток, который будет проходить через дроссель, и рабочую частоту цепи. Важно подобрать дроссель с запасом по току, чтобы избежать перегрева, а также обратить внимание на параметры сердечника и качество изготовления, так как от этого зависит стабильность работы и эффективность фильтрации.
