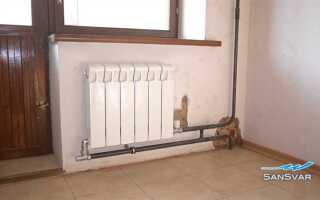

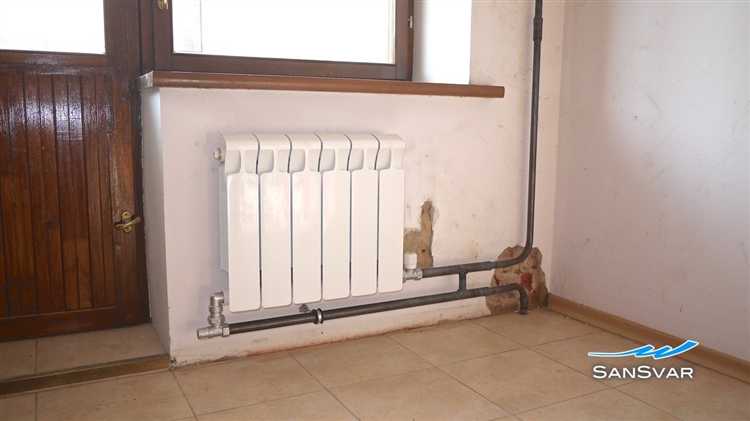

Нижнее подключение радиатора предполагает подвод теплоносителя снизу устройства, что особенно актуально при скрытой прокладке труб в полу или стене. Этот способ подключения обеспечивает аккуратный внешний вид и минимизирует видимость инженерных коммуникаций. Однако он требует точного соблюдения технических условий и использования специализированных комплектующих.
Для реализации нижнего подключения потребуется термостатический клапан с нижним подключением, обратный клапан и соединительные элементы (американки), обеспечивающие герметичное соединение радиатора с трубами. Расстояние между входом и выходом радиатора должно соответствовать стандарту – чаще всего это 50 мм, что важно учитывать при выборе модели радиатора и арматуры.
Особое внимание следует уделить типу разводки системы отопления: при двухтрубной системе важно правильно организовать подачу и обратку, чтобы исключить потерю эффективности. При однотрубной системе может понадобиться установка байпаса с регулировочным вентилем.
Для защиты системы рекомендуется предусмотреть фильтр грубой очистки перед входом теплоносителя, особенно если в системе используется металлическая арматура. Также стоит учитывать материал труб: для полипропиленовых или металлопластиковых труб требуется соответствующая пресс-фурнитура с уплотнительными кольцами.
Перед монтажом важно проверить совместимость выбранной арматуры с радиатором и наличие технической документации, указывающей на возможность нижнего подключения. Ошибки в этом этапе могут привести к неэффективному обогреву или протечкам.
Как выбрать радиатор с нижним подключением
При выборе радиатора с нижним подключением необходимо учитывать расстояние между центрами входного и выходного патрубков. Стандарт – 50 мм. Если подключение не соответствует этому параметру, потребуется дополнительная переоснастка системы.
Совместимость с типом теплоносителя критична. Для централизованных систем выбирайте модели из стали или биметалла с антикоррозийным покрытием, способные выдерживать перепады давления до 10–15 бар. Для автономных систем подходят алюминиевые и медные радиаторы.
Проверьте расположение патрубков: при нижнем подключении они находятся внизу корпуса, чаще всего – по центру или сбоку. Центральное подключение удобнее при прокладке труб в полу, боковое – для скрытого монтажа вдоль стены.
Оцените тепловую мощность. Она должна соответствовать расчетной потребности помещения. В среднем требуется 100 Вт на 1 м² при потолках до 2,7 м. Например, для комнаты 20 м² – радиатор мощностью не менее 2000 Вт.
Наличие термостатического клапана с нижним подключением позволяет точно регулировать температуру. Ищите модели, в которых клапан уже встроен или предусмотрено место для его установки.
Убедитесь в наличии встроенного или совместимого узла подключения – компактного блока, обеспечивающего подачу и обратку с возможностью перекрытия и слива без демонтажа радиатора.

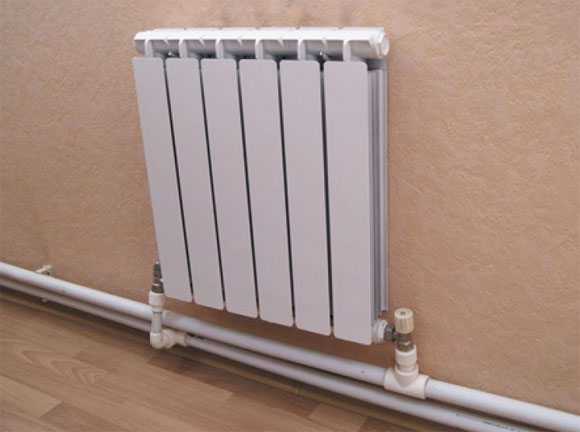

Какие виды нижнего подключения бывают
Существует два основных типа нижнего подключения радиатора: боковое симметричное и диагональное перекрёстное. Каждый из них требует разных условий монтажа и влияет на эффективность теплоотдачи.
Боковое симметричное подключение предполагает подачу и обратку, расположенные рядом на одном торце радиатора. Это наиболее распространённый вариант для современных моделей с нижним подключением. Он позволяет скрыть трубы в полу или плинтусе, обеспечивая аккуратный внешний вид. При этом важно строго соблюдать направление подачи, указанное производителем, иначе мощность отопительного прибора может снизиться на 10–15%.
Диагональное перекрёстное подключение используется в системах, где радиатор подключается к трубопроводу с противоположных сторон. Подача осуществляется с одной стороны внизу, обратка – с другой. Этот способ обеспечивает более равномерный прогрев всей поверхности, особенно актуален для длинных моделей (от 12 секций и более), снижая теплопотери и устраняя зоны плохого прогрева.
Для каждого варианта необходимо использовать соответствующие термостатические клапаны, нижние узлы подключения (с встроенным байпасом при двухтрубной системе) и правильно подбирать направление движения теплоносителя. Ошибки при выборе типа подключения могут привести к снижению эффективности отопления и неравномерному прогреву помещения.

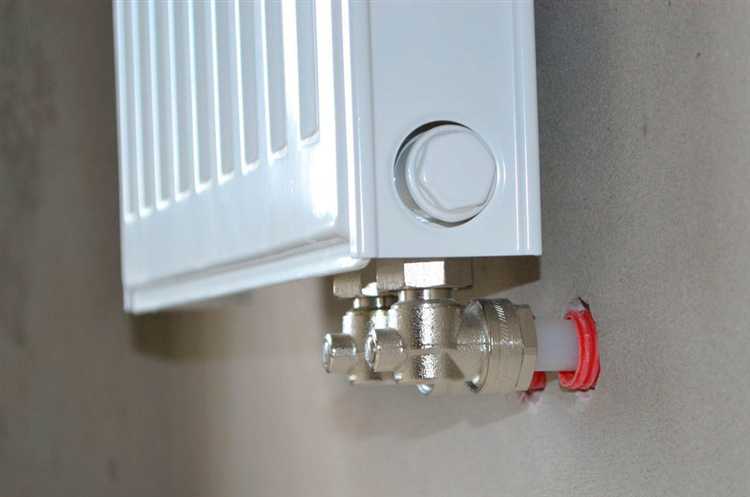

Что учитывать при выборе монтажного комплекта
Для нижнего подключения радиатора необходим монтажный комплект, точно соответствующий типу радиатора и разводке труб. Неправильно подобранные элементы приводят к утечкам, нарушению циркуляции теплоносителя и снижению эффективности отопления.
Первое, на что нужно обратить внимание – это расстояние между входом и выходом радиатора. У стандартных моделей оно составляет 50 мм, но есть исключения. Монтажный комплект должен иметь соответствующее межосевое расстояние, иначе подключение будет невозможным без дополнительных переходников.
Тип подключения – правостороннее, левостороннее или универсальное – определяет направление подачи и обратки. Нельзя выбирать комплект «на глаз»: ориентация должна соответствовать проекту системы отопления. Универсальные комплекты подходят для монтажа с любой стороны, но стоят дороже.
Материал фитингов и соединений критически важен. Для медных труб – латунь, для металлопластика – никелированные элементы с уплотнительными кольцами. Использование неподходящих материалов вызывает гальваническую коррозию и разрушение соединений.
Убедитесь, что в комплект входят запорные клапаны или термостатические элементы, если требуется регулировка температуры. Некоторые комплекты идут без управляющей арматуры, что ограничивает функциональность радиатора после установки.
Наличие встроенного байпаса обязательно для однотрубной системы. Он обеспечивает циркуляцию теплоносителя при перекрытии подачи в радиатор. В двухтрубных системах байпас не требуется, и его наличие может ухудшить балансировку системы.

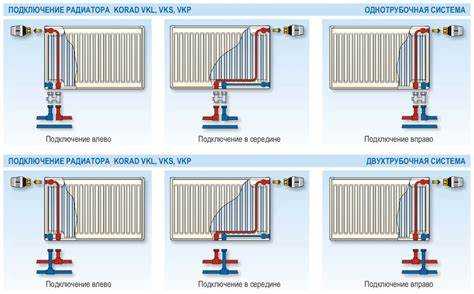

Нужны ли термостат и вентиль при нижнем подключении
При нижнем подключении радиатора установка термостата и вентиля не просто желательна, а необходима для корректной работы системы отопления. Это связано с особенностями движения теплоносителя и ограниченным доступом к узлам регулировки.
- Термостатический клапан регулирует объём поступающего теплоносителя, поддерживая заданную температуру в помещении. При нижнем подключении термостат чаще всего размещается непосредственно на подающем патрубке в составе специального узла подключения.
- Запорный вентиль устанавливается на обратке и позволяет перекрыть поток без демонтажа радиатора. Это упрощает обслуживание, слив теплоносителя и отключение отдельного прибора без остановки всей системы.
Выбирая термостат, следует учитывать:
- Совместимость с типом радиатора (чаще используется термоголовка с клапаном Danfoss или аналогичные по стандарту M30×1,5);
- Диапазон регулировки температуры – оптимально от +6 до +28 °C;
- Установка строго по направлению потока, указанному стрелкой на корпусе клапана.
Для нижнего подключения применяются специальные узлы с интегрированным термостатом и вентилем. Они бывают:
- Прямые и угловые – выбираются в зависимости от конфигурации подводки труб;
- С межосевым расстоянием 50 мм – стандарт для большинства современных радиаторов;
- С возможностью установки термоголовки как слева, так и справа – упрощает монтаж.
Отсутствие термостата и вентиля при нижнем подключении приводит к перегреву, невозможности балансировки системы и затруднённому обслуживанию. Установка этих элементов – базовое требование для эффективной и управляемой работы отопления.

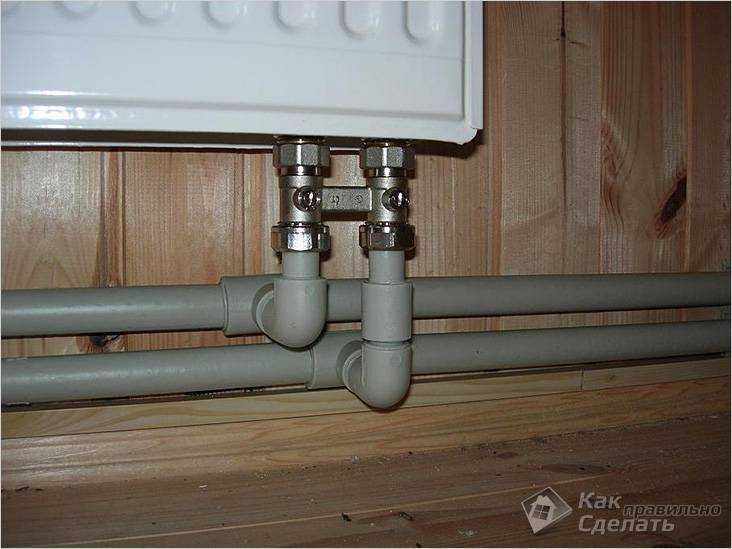

Как подобрать трубы и фитинги для подключения снизу
Для нижнего подключения радиатора требуются трубы с минимальными теплопотерями и точной геометрией. Наиболее эффективный выбор – металлопластиковые (диаметр 16 мм) или сшитый полиэтилен PEX-a/PERТ, устойчивые к температурным деформациям. Для системы с высоким давлением и температурой предпочтительнее армированные полипропиленовые трубы (PN25), но при условии профессиональной пайки.
Фитинги подбираются с учетом типа труб и схемы подключения. Для металлопластика требуются обжимные или пресс-фитинги из латуни. При использовании PEX лучше применять надвижные фитинги – они исключают утечки и выдерживают скачки давления. Уголки 90° и соединители должны соответствовать шагу подключения радиатора (обычно 50 мм).
Обязательно учитывать тип резьбы на радиаторе: внутренняя G1/2″ или G3/4″. Для подключения к коллектору применяются евроконусы с накидной гайкой и уплотнительным кольцом. Необходима точная подгонка длины труб, чтобы избежать натяжения на соединениях. Все элементы должны быть из совместимых материалов, чтобы исключить гальваническую коррозию.
При скрытой прокладке труб в стяжке или штробе используйте гофру или изоляцию для компенсации температурного расширения. Разводку рекомендуется тестировать под давлением перед подключением радиатора. Подбирать компоненты лучше в комплексе, от одного производителя, чтобы исключить несовместимость.
Какие инструменты потребуются для монтажа
Трубный ключ с возможностью регулировки размера для надежного захвата фитингов диаметром от 16 до 32 мм. Рекомендуется выбирать модели с хромированным покрытием для защиты от коррозии.
Газовый ключ
Труборез или ножовка по металлу для точного и ровного обреза труб. Труборез предпочтительнее, так как исключает деформацию труб.
Разводной ключ
Уровень
Лента ФУМгерметизирующая паста для уплотнения резьбовых соединений и предотвращения протечек.
Перфоратор или дрель с ударной функцией
Отвес или лазерный уровень
Моток армированной сантехнической ленты
Перчатки с защитой от порезов

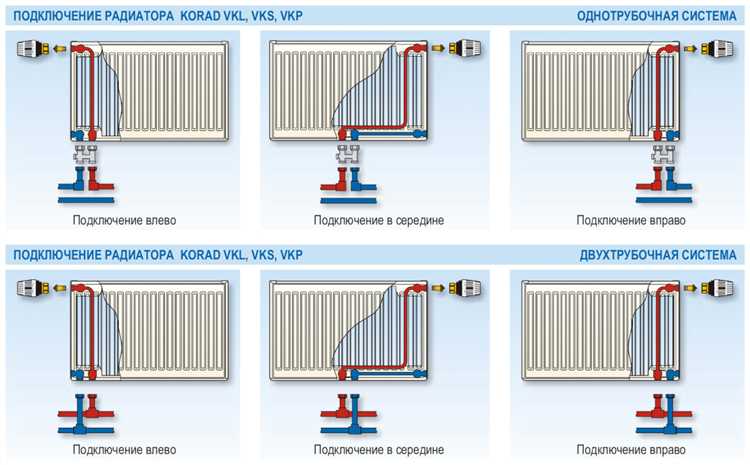

Особенности установки радиатора с нижним подключением
Монтаж радиатора с нижним подключением требует соблюдения точного порядка действий и учета специфики системы отопления.
- Выбор места подводки труб: трубы подводятся снизу к радиатору, обычно через одну из двух нижних боковых заглушек. Для скрытого монтажа рекомендуется использовать специальные монтажные комплекты с угловыми или прямыми термостатическими вентилями.
- Обеспечение правильного уклона труб: труба подачи должна иметь небольшой уклон в сторону радиатора (не менее 1-2°), чтобы предотвратить образование воздушных пробок и обеспечить эффективный гидравлический поток.
- Использование обратного клапана: для предотвращения обратного течения теплоносителя рекомендуется установка обратного клапана в системе, особенно если радиаторы подключаются к сложной или большой системе отопления.
- Подбор арматуры: применяется комплект для нижнего подключения, который включает терморегулятор, клапаны и соединительные элементы, адаптированные под диаметры трубопровода и резьбу радиатора.
- Установка воздушного клапана: несмотря на нижнее подключение, воздухоотводчик должен располагаться на верхней части радиатора для своевременного удаления воздуха из системы.
- Герметичность соединений: все резьбовые и пресс-соединения необходимо тщательно уплотнить с помощью фум-ленты или специальных прокладок, учитывая давление в системе, которое может достигать 10 бар.
- Проверка гидравлики после монтажа: после подключения радиатора необходимо провести гидравлические испытания с давлением, превышающим рабочее минимум на 20%, чтобы выявить возможные утечки и дефекты монтажа.
Важным аспектом является точное соблюдение рекомендаций производителя радиатора и комплектующих, так как конструкция нижнего подключения отличается от классического и требует адаптированных решений для обеспечения стабильной работы отопительной системы.

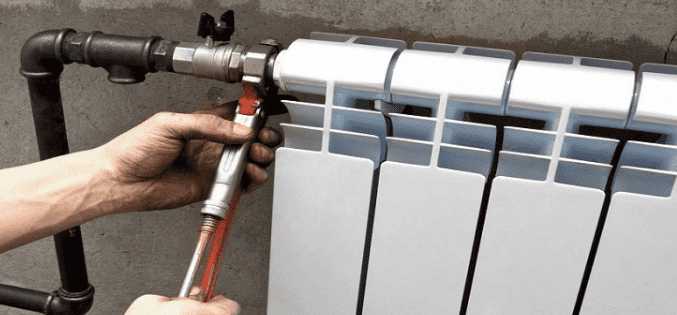

Частые ошибки при нижнем подключении и как их избежать
Основная ошибка – неправильный выбор диаметра труб и фитингов. Использование труб меньшего сечения снижает скорость циркуляции теплоносителя, из-за чего радиатор нагревается неравномерно. Рекомендуется применять трубы и фитинги диаметром, соответствующим проектной схеме системы отопления.
Ошибка в расположении обратного и подающего патрубков приводит к появлению воздушных пробок и плохому прогреву. При нижнем подключении подающая труба должна располагаться ближе к центру радиатора, обратная – сбоку. Неправильное чередование патрубков снижает эффективность теплообмена и увеличивает риск гидравлических ударов.
Недостаточное уплотнение резьбовых соединений вызывает протечки. Для предотвращения течи следует использовать специальные ленты ФУМ или сантехнические пасты. Запрещено применять уплотнители, не предназначенные для отопительных систем, чтобы избежать разрушения соединений при нагреве.
Игнорирование установки воздухоотводчика приводит к скоплению воздуха внутри радиатора, что уменьшает тепловую отдачу. Обязательно монтировать автоматический или ручной клапан в верхней точке радиатора при нижнем подключении.
Несоблюдение уклона труб снижает естественную циркуляцию теплоносителя. Трубы подачи и обратки должны иметь уклон не менее 2-3 мм на метр в сторону котла для предотвращения застойных зон и повышения КПД системы.
Вопрос-ответ:
Какие элементы необходимы для нижнего подключения радиатора отопления?
Для организации нижнего подключения радиатора требуются специальные фитинги, такие как отводы для подачи и обратки, а также запорные вентили или краны. Помимо этого, нужен подходящий радиатор с выходами для нижнего подключения, труба, соответствующая диаметру радиатора и системы отопления, а также крепежные элементы для надежной установки.
Чем отличается нижнее подключение радиатора от бокового и когда оно оправдано?
Нижнее подключение отличается тем, что подача и обратка идут снизу, что позволяет скрыть трубы под полом или в стене, обеспечивая более аккуратный внешний вид. Такой способ подходит для помещений с дизайнерскими требованиями к интерьеру или когда необходимо минимизировать видимость труб. Однако важно учитывать, что эффективность циркуляции теплоносителя может немного снижаться, поэтому в некоторых случаях стоит использовать специальные модели радиаторов.
Какие трудности могут возникнуть при монтаже нижнего подключения радиатора?
Основные сложности связаны с правильным подбором и установкой фитингов, которые должны обеспечивать герметичность и не создавать лишнего сопротивления потоку воды. Иногда требуется дополнительное оборудование, например, циркуляционный насос для улучшения движения теплоносителя. Кроме того, неправильное расположение труб или отсутствие доступа к запорной арматуре может усложнить обслуживание и ремонт системы.
Как правильно выполнить утепление и герметизацию труб при нижнем подключении радиатора?
Для сохранения тепла и предотвращения теплопотерь важно использовать теплоизоляционные материалы, подходящие для труб отопления, например, вспененный полиэтилен или пенополиизол. Трубы следует утеплять по всей длине, особенно в местах прохождения через стены или пол. Герметизация соединений достигается с помощью качественных уплотнительных материалов — ленты ФУМ, сантехнических паст или специальных прокладок. После монтажа рекомендуется проверить систему на отсутствие протечек.
