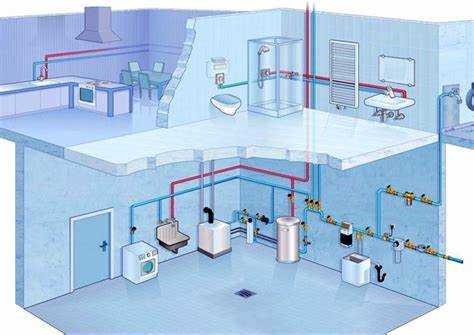

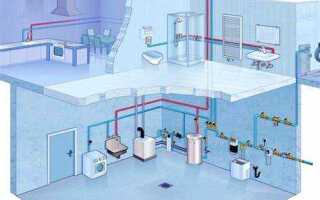

Наружные сети водоснабжения обеспечивают транспортировку питьевой воды от источника до потребителя, включая трубопроводы, распределительные коллекторы, запорную арматуру и узлы учета. Основные типы труб – полиэтиленовые, стальные и чугунные, выбор зависит от давления, состава воды и условий прокладки. Ключевая задача – сохранить качество воды и исключить потери при транспортировке.
Сети канализации делятся на хозяйственно-бытовые, ливневые и производственные. Каждый тип требует особого подхода к материалам и конструкции. Трубопроводы из ПВХ и бетонные каналы применяются в зависимости от нагрузки и агрессивности среды. Важна правильная организация уклонов и установка колодцев для обслуживания и предотвращения засоров.
Проектирование наружных сетей должно учитывать расчетные нагрузки, глубину промерзания грунта и гидравлические параметры. Установка запорной арматуры и систем аварийного сброса необходима для оперативного реагирования на аварии и минимизации последствий. При планировании рекомендуется соблюдать нормативы СНиП и ГОСТ для надежности и долговечности коммуникаций.
Наружные сети водоснабжения и канализации: виды, состав и назначение
Наружные сети водоснабжения предназначены для подачи питьевой воды от источников к потребителям. Основные виды – магистральные и распределительные водопроводы. Магистральные обеспечивают транспорт воды на большие расстояния, распределительные – подачу к конкретным объектам.
Состав таких сетей включает трубопроводы (стальные, полиэтиленовые, чугунные), насосные станции, водоразборные колонки и запорную арматуру. Для предотвращения загрязнений и утечек обязательны колодцы для технического обслуживания и контроля герметичности.
Наружные сети канализации служат для отвода сточных вод от зданий к очистным сооружениям. Выделяют бытовую, ливневую и производственную канализацию. Бытовая собирает хозяйственно-бытовые стоки, ливневая – дождевые воды, производственная – отходы промышленных предприятий.
Состав канализационных сетей включает трубопроводы из прочных материалов (пластик, бетон, керамика), колодцы для осмотров и прочисток, насосные станции для подъема сточных вод. Важным элементом является система вентиляции для предотвращения взрывоопасных газов и неприятных запахов.
Назначение наружных сетей – обеспечение надежного и безопасного транспорта воды и сточных вод с минимальными потерями и нарушениями санитарных норм. Правильный выбор материалов и конфигурации учитывает тип грунта, климатические условия и особенности эксплуатации.
Типы наружных водопроводных сетей и их технические характеристики
Наружные водопроводные сети подразделяются на магистральные, распределительные и вводные. Магистральные сети предназначены для подачи воды от источника к распределительным узлам, обладают повышенной пропускной способностью и высокой прочностью труб. Диаметры труб магистральных сетей обычно варьируются от 150 до 1000 мм, материал – сталь, полиэтилен высокого давления (ПЭ), чугун или асбестоцемент.
Распределительные сети обеспечивают подачу воды потребителям в пределах микрорайонов и жилых кварталов. Диаметры труб составляют 50–300 мм, используются трубы из полиэтилена, поливинилхлорида (ПВХ) и чугуна с цементно-песчаным покрытием. Для повышения надежности прокладываются с минимальным уклоном, предусматривается возможность перекрытия участков с помощью запорной арматуры.
Вводные сети соединяют распределительные сети с отдельными зданиями или комплексами. Диаметры вводных труб не превышают 50–150 мм, материалы – полиэтилен и металлопластик. Вводы оснащаются запорной и регулирующей арматурой, счетчиками воды и устройствами для предотвращения обратного потока.
Для обеспечения долговечности и устойчивости к внешним воздействиям трубы наружных сетей монтируют с обязательной антикоррозионной защитой и изоляцией, учитывая грунтовые условия и климатические факторы. Рабочее давление в магистральных сетях достигает 1,6–2,5 МПа, в распределительных – до 1,0 МПа.
При проектировании учитывают допустимые скорости движения воды: в магистральных – 1,5–2,5 м/с, в распределительных – 0,7–1,5 м/с, что снижает гидравлические потери и износ трубопроводов. Правильный выбор типа сети и соответствующих характеристик обеспечивает надежное снабжение водой без потерь и аварийных ситуаций.
Конструктивные элементы канализационных сетей и их функции
Канализационные сети состоят из нескольких ключевых элементов, каждый из которых выполняет определённые задачи для обеспечения устойчивой и безаварийной работы системы.
- Трубы – основной транспортный элемент, по которому стоки перемещаются к очистным сооружениям или точкам сброса. Материалы – ПВХ, полиэтилен, чугун, бетон. Диаметры выбираются с учётом максимальных объёмов стока и уклона.
- Колодцы – служат для перехода на другой диаметр или направление труб, а также для проведения обслуживания и очистки. Важно соблюдать размеры и укрепление стенок, чтобы предотвратить обрушение и обеспечить доступ.
- Лотки и каналы – применяются для открытого сброса или при недостатке места для укладки труб в грунте. Материалы – бетон, металл, пластик, с учётом коррозионной устойчивости и нагрузок.
- Фильтры и пескоуловители – устанавливаются для удаления твёрдых включений и песка, предотвращая засоры и повреждения трубопровода. Размещаются на входах в насосные станции или очистные сооружения.
- Обратные клапаны – предотвращают обратный ток сточных вод в систему при перепадах давления или авариях, обеспечивая надёжность и безопасность эксплуатации.
- Насосные станции – используются в местах с недостаточным уклоном или при необходимости подъёма стоков на большую высоту. Оборудуются насосами, резервуарами и системами автоматики.
- Дождеприёмные колодцы и решётки – обеспечивают сбор и фильтрацию поверхностных вод, предотвращая попадание крупных частиц и мусора в канализацию.
Для повышения долговечности и функциональности канализационных сетей следует учитывать качество материалов, точность монтажа, регулярное техническое обслуживание и своевременную очистку ключевых элементов.
Материалы для труб и оборудования в наружных системах водоснабжения
Для труб наружных водопроводных сетей чаще всего применяются полиэтилен (ПЭ), полиэтилен низкого давления (ПНД), поливинилхлорид (ПВХ) и сталь. ПЭ-трубы устойчивы к коррозии, химически инертны, обладают высокой гибкостью и долговечностью, что обеспечивает срок службы свыше 50 лет при эксплуатации в земле. ПВХ-трубы легче, чем стальные, хорошо сопротивляются агрессивным средам, однако менее устойчивы к механическим повреждениям при монтаже. Стальные трубы востребованы при высоком давлении и на участках с повышенной нагрузкой, но требуют защитного покрытия для предотвращения коррозии и регулярного технического обслуживания.
Соединения труб чаще выполняются с помощью фитингов из тех же материалов, что и трубы, с применением сварки или раструбного соединения с уплотнительными кольцами. Для ПЭ и ПВХ предпочтительна электромуфтовая или стыковая сварка, обеспечивающая герметичность и прочность шва.
Арматура – задвижки, краны и обратные клапаны – изготавливается из чугуна, бронзы или нержавеющей стали. Чугунная арматура применяется при стандартных условиях эксплуатации, обладает хорошей прочностью, но подвержена коррозии. Бронзовые изделия рекомендуются для систем с питьевой водой, так как устойчивы к агрессивным средам и обладают антимикробными свойствами. Нержавеющая сталь востребована в особо ответственных участках с высоким давлением и требованием к долговечности.
Для защиты труб от механических повреждений и воздействия окружающей среды применяется изоляция из пенополиэтилена или вспененного полиуретана. Эти материалы уменьшают теплопотери и обеспечивают дополнительную защиту от коррозии.
Выбор материала определяется условиями эксплуатации: химическим составом воды, температурой, давлением и типом грунта. Для питьевого водоснабжения стандарты регламентируют применение только сертифицированных материалов с доказанной экологической безопасностью и отсутствием выделения вредных веществ.
Особенности прокладки и монтажа наружных сетей водоснабжения и канализации
Трубы для водоснабжения предпочтительно использовать полиэтиленовые низкого давления (ПНД) с рабочим давлением от 1,6 до 6,3 МПа, что позволяет выдерживать изменения давления и исключает коррозию. Для канализации часто применяют полиэтиленовые или ПВХ трубы с гладкой внутренней поверхностью, уменьшающей засоры и повышающей гидравлическую эффективность.
Монтаж труб выполняется методом сварки или муфтового соединения с обязательной герметизацией стыков. Для предотвращения деформаций при усадке грунта рекомендуется устанавливать компенсаторы и опоры с возможностью смещения. Контроль уклона трубопровода важен для канализационных систем – минимальный уклон составляет 0,02 (2%), что обеспечивает самотёк сточных вод.
При переходе через дороги или железнодорожные пути применяют защитные футляры из стальных или ПНД труб большего диаметра. Для предотвращения попадания грунтовых вод в систему необходимо использовать обратные клапаны и водонепроницаемые вводы на вводах в здания.
Перед засыпкой траншей проводят испытания трубопровода на прочность и герметичность с применением гидравлических или пневматических методов. Засыпка выполняется послойно с трамбовкой каждого слоя, чтобы избежать смещения труб и обеспечить равномерную опору. На завершающем этапе устанавливают колодцы и смотровые камеры с жёсткими крышками для обслуживания и контроля.
Обслуживание и ремонт узлов на наружных водопроводных и канализационных сетях
Обслуживание узлов наружных водопроводных и канализационных сетей требует регулярной проверки состояния соединений, арматуры и запорной техники. Для водопроводных узлов важно контролировать герметичность стыков, отсутствие коррозии на металлических элементах и износ резиновых уплотнителей. Рекомендуется проводить осмотр не реже одного раза в полгода с использованием приборов для выявления утечек и дефектов.
В канализационных узлах особое внимание уделяется проходимости и целостности соединений, а также состоянию гидрозатворов. Для предотвращения засоров и разрушения конструкций следует использовать гидродинамическую очистку минимум раз в год. При обнаружении деформаций труб или нарушения герметичности производится локальный ремонт с применением трубных муфт или замена поврежденных участков.
Ремонтные работы включают демонтаж поврежденных элементов, очистку соединений от коррозии и загрязнений, замену уплотнительных колец и прокладок. Для повышения надежности узлов применяют антикоррозионные покрытия и защитные изоляционные материалы. При замене запорной арматуры требуется соблюдение проектных параметров давления и пропускной способности.
Для предупреждения аварий и увеличения срока службы узлов рекомендуется вести журнал технического обслуживания с фиксацией выявленных дефектов, проведенных работ и используемых материалов. Внедрение автоматизированных систем контроля давления и протечек повышает оперативность реагирования на неисправности.
Правила выбора типа наружных сетей для разных видов объектов
При проектировании наружных сетей водоснабжения и канализации важно учитывать назначение объекта, масштаб строительства и особенности эксплуатации. Для жилых домов малого и среднего класса предпочтительнее применять полиэтиленовые трубы диаметром от 50 до 150 мм для водоснабжения и ПВХ или ПП трубы с диаметром 100–200 мм для канализации. Это обеспечивает экономию и долговечность.
Для промышленных объектов и крупных жилых комплексов рекомендуется использовать трубы из чугунных или стальных сплавов с антикоррозийным покрытием, особенно в случаях повышенной нагрузки и агрессивных сред. Диаметры водопроводных магистралей варьируются от 150 до 400 мм, канализационных – от 200 до 600 мм в зависимости от расчетных объемов стоков.
Объекты с высокой вероятностью сезонных гидрологических изменений требуют применения сетей с защитой от промерзания: прокладка труб ниже глубины промерзания грунта или использование теплоизоляционных материалов. Для водоснабжения в таких условиях целесообразна гофрированная полиэтиленовая труба с дополнительной защитой.
Для объектов с ограниченным доступом и узкими коммуникационными коридорами предпочтительнее компактные трубопроводы из ПНД с высокой гибкостью и стойкостью к механическим воздействиям. При этом монтаж сетей должен учитывать возможность быстрого обслуживания и замены участков без разборки значительных конструкций.
Для канализационных систем с высоким содержанием агрессивных веществ и абразивных частиц необходимо выбирать трубы из полипропилена или специальных химически стойких композитов. При высокой нагрузке используют коллекторные системы с внутренним армированием и увеличенным диаметром для предотвращения засоров и повреждений.
В случае водоснабжения объектов с повышенными санитарными требованиями (больницы, детские учреждения) предпочтительны материалы с антимикробными свойствами и гладкой внутренней поверхностью для минимизации застоя воды и развития микроорганизмов.
Каждый вид наружной сети должен сопровождаться детальным расчетом гидравлических параметров, учётом местных климатических условий и возможностей обслуживания. Несоблюдение этих требований приводит к ускоренному износу и повышенным затратам на эксплуатацию.
Вопрос-ответ:
Какие основные виды наружных сетей водоснабжения существуют и чем они отличаются?
Наружные сети водоснабжения делятся на магистральные и распределительные. Магистральные сети предназначены для транспортировки воды от источника или насосной станции к районам потребления. Они рассчитаны на большие объемы и имеют повышенное давление. Распределительные сети обеспечивают подачу воды непосредственно к потребителям — жилым домам, предприятиям, учреждениям. Они менее мощные и имеют разветвленную структуру, обеспечивая равномерное снабжение по территории.
Из чего состоит наружная канализационная система и какова её основная задача?
Наружная канализационная система включает в себя сеть трубопроводов, колодцев и приемных устройств, которые собирают и отводят сточные воды от зданий и территорий. Главная задача такой системы — обеспечить надежный сбор и транспортировку отходов на очистные сооружения или в места сброса, не допуская загрязнения окружающей среды и обеспечивая санитарные условия.
Какие материалы чаще всего используют для изготовления труб наружных водопроводных и канализационных сетей?
Для наружных водопроводных сетей традиционно применяют трубы из чугуна, стали, полиэтилена и поливинилхлорида (ПВХ). Выбор материала зависит от условий эксплуатации, стоимости и срока службы. Для канализационных систем чаще используют трубы из ПВХ и полиэтилена, так как они устойчивы к химическим веществам в сточных водах и обладают хорошей коррозионной стойкостью.
Почему важно правильно проектировать наружные сети водоснабжения и канализации?
Проектирование этих систем влияет на их работоспособность и долговечность. Неправильно выбранный диаметр труб или схема прокладки могут привести к снижению давления воды, засорам или повреждениям. Кроме того, продуманная планировка обеспечивает удобный доступ для обслуживания и ремонта, предотвращая аварийные ситуации и сокращая затраты на эксплуатацию.
Какие виды обслуживания и ремонта необходимы для наружных сетей водоснабжения и канализации?
Регулярное обслуживание включает очистку трубопроводов от отложений и засоров, проверку состояния колодцев и запорной арматуры. Также проводят инспекцию на предмет протечек и механических повреждений. В случае обнаружения дефектов выполняется ремонт или замена отдельных участков. Такой подход помогает поддерживать надежность систем и предотвращает серьезные аварии.
Какие бывают виды наружных сетей водоснабжения и канализации, и для чего они предназначены?
Наружные сети водоснабжения подразделяются на несколько типов в зависимости от их назначения: магистральные, распределительные и вводные. Магистральные сети обеспечивают транспортировку большого объёма воды от источника к районам потребления, распределительные — доставляют воду к конкретным кварталам и зданиям, а вводные — подключают отдельные здания к распределительной системе. Канализационные сети тоже бывают разными — бытовые, ливневые и промышленные. Бытовые принимают сточные воды из жилых домов и объектов социальной инфраструктуры, ливневые собирают дождевые воды с улиц и площадей, а промышленные — отводят отходы производств. Каждая из этих сетей играет важную роль в обеспечении санитарных норм и сохранении экологии, поддерживая комфорт и безопасность городской среды.
