Электрическое поле – это форма материи, через которую реализуется взаимодействие между электрически заряженными телами. Его существование устанавливается по действию на пробный положительный заряд. Поле характеризуется векторной величиной – напряжённостью, определяемой как сила, действующая на единичный заряд: 𝐸 = F/q. Направление напряжённости совпадает с направлением силы, действующей на положительный заряд.
Источником электрического поля служат как неподвижные, так и движущиеся заряды. Вакуум не исключает возможность существования поля – оно способно распространяться в пространстве независимо от среды. Линии напряжённости поля исходят от положительных зарядов и направлены к отрицательным, формируя конфигурации, наглядно отражающие распределение сил в данной области.
Электрическое поле подчиняется принципу суперпозиции: результирующее поле в точке пространства определяется как векторная сумма полей, создаваемых каждым отдельным зарядом. Это позволяет анализировать сложные распределения зарядов, используя разложение на элементарные составляющие. Пример – поле системы двух равных по модулю, но противоположных по знаку зарядов, создающее дипольное распределение с характерным направлением силовых линий.
Скалярная характеристика поля – потенциальная энергия, зависящая от положения заряда в поле. Её производная по координате даёт значение напряжённости. Электростатическое поле является потенциальным: работа по перемещению заряда зависит только от начального и конечного положения, а не от траектории. Это свойство используется при анализе энергии электрических систем, расчёте напряжений и ёмкостей в цепях постоянного тока.

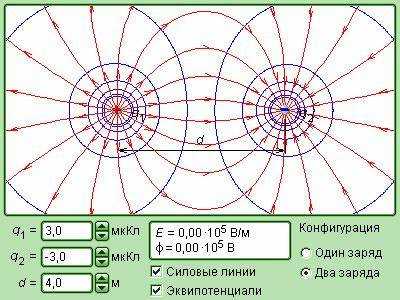

Как определить направление электрического поля от точечного заряда
Электрическое поле от точечного заряда направлено вдоль радиус-вектора, соединяющего заряд и точку наблюдения. Направление определяется знаком заряда:
- от положительного заряда поле направлено радиально наружу;
- к отрицательному заряду – радиально внутрь.
Для нахождения направления в конкретной точке выполните следующие действия:
- Обозначьте координаты заряда \( (x_q, y_q, z_q) \) и точки наблюдения \( (x_p, y_p, z_p) \).
- Найдите радиус-вектор: \( \vec{r} = (x_p — x_q, y_p — y_q, z_p — z_q) \).
- Если заряд положительный, направление совпадает с \( \vec{r} \); если отрицательный – противоположно \( \vec{r} \).
Пример: заряд +q находится в начале координат, точка наблюдения – в координате (2, 0, 0). Вектор поля: \( \vec{E} \parallel (2, 0, 0) \). При замене заряда на -q: \( \vec{E} \parallel (-2, 0, 0) \).
Направление не зависит от модуля заряда или расстояния – только от его знака и положения относительно точки наблюдения.
Какие приборы используются для визуализации линий электрического поля
Электростатический демонстрационный набор – основной инструмент для показа структуры поля. В его состав входят плоский контейнер, заполненный вязкой жидкостью (например, касторовым маслом), и мелкие семена растительных культур или алюминиевые опилки. При помещении электродов и подаче напряжения частицы ориентируются вдоль силовых линий. Метод подходит для изучения поля между пластинами, точками и сложными конфигурациями.
Планшет с проводящей бумагой позволяет точно измерять и отображать эквипотенциальные линии, из которых вытекает направление силовых линий. Путём подключения источника напряжения и использования зонда можно фиксировать потенциалы в различных точках. На основе полученных данных строится карта поля.
Осциллограф с электрическим щупом применяется при исследовании переменных полей. Измеряя напряжение в различных точках пространства, можно построить распределение напряженности. Для высокоточной визуализации используют щупы с минимальным влиянием на систему.
Компьютерные симуляторы, такие как PhET от Университета Колорадо, предоставляют интерактивную модель поля для различных конфигураций зарядов. Они позволяют точно отслеживать изменение направления и плотности силовых линий при варьировании параметров системы. Используются в образовательных и исследовательских целях.
Жидкокристаллические индикаторы напряженности содержат материалы, изменяющие оптические свойства в зависимости от электрического поля. Эти устройства наглядно отображают распределение поля в реальном времени, особенно полезны в экспериментах с высоковольтными установками.
Как рассчитывается напряженность поля в различных средах
Напряженность электрического поля Е в вакууме или воздухе рассчитывается по формуле E = F / q, где F – сила, действующая на пробный заряд q. Эта формула применима только для однородных и изотропных сред при отсутствии экранирующих эффектов.
В диэлектриках напряженность поля определяется с учетом поляризации. Используется выражение E = D / (ε₀ε), где D – вектор электрической индукции, ε₀ – электрическая постоянная (≈ 8.854×10⁻¹² Ф/м), ε – относительная диэлектрическая проницаемость среды. При наличии неоднородностей ε зависит от координат, и расчет проводится с применением метода разбиения области на участки с постоянным ε.
В проводниках во внутренней области статическое поле отсутствует (E = 0), а на поверхности оно перпендикулярно и определяется по формуле E = σ / ε₀, где σ – поверхностная плотность заряда. Это справедливо только для электростатического равновесия.
В анизотропных средах, таких как кристаллы, напряженность рассчитывается с учетом тензорной формы диэлектрической проницаемости: Dᵢ = εᵢⱼEⱼ, где εᵢⱼ – компоненты тензора. Переход к напряженности требует решения системы линейных уравнений с использованием матриц.
При наличии границы между средами напряженность изменяется по граничным условиям: тангенциальная компонента E сохраняется, нормальная – меняется обратно пропорционально ε. Это используется при расчётах в многослойных структурах и на интерфейсах материалов с разными свойствами.

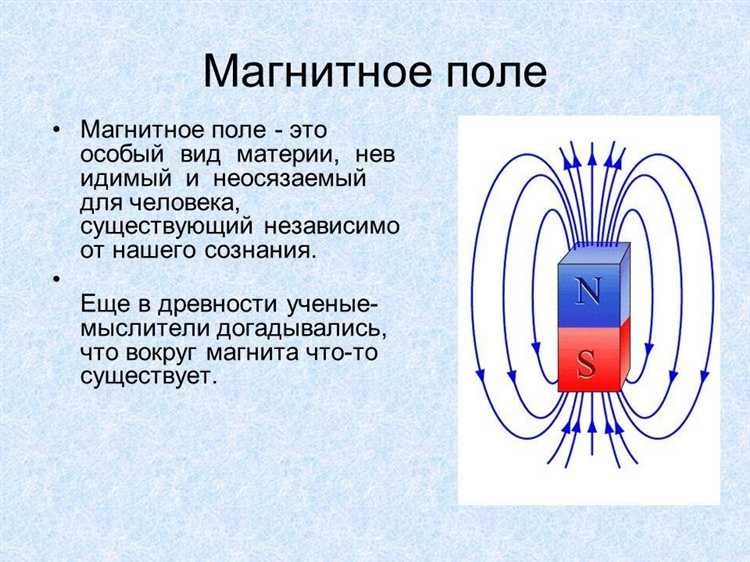

Влияние формы проводника на распределение электрического поля
Распределение электрического поля существенно зависит от геометрии проводника. Наибольшая напряжённость возникает в местах с малым радиусом кривизны, таких как острые углы и края. Это обусловлено локальным увеличением плотности зарядов в этих зонах, что подтверждается экспериментально и соответствует решениям уравнения Лапласа для электростатического потенциала.
- На сферических проводниках заряд распределяется равномерно, и поле вне сферы идентично полю точечного заряда, расположенного в центре.
- Для удлинённых тел, например, цилиндров, поле усиливается на концах, особенно при уменьшении радиуса закругления торцов.
- У проводников с острыми выступами поле может превышать в десятки раз значение, характерное для плоских участков. Это используется в коронных разрядниках и ионизаторах.
Важным практическим следствием является необходимость избегать острых краёв в конструкциях под высоким напряжением:
- Округляйте элементы с малым радиусом кривизны – радиус ≥ 5 мм снижает вероятность пробоя.
- Исключайте изолированные выступы и острые точки – именно они служат центрами ионизации воздуха.
- Для равномерного поля предпочтительны симметричные и гладкие формы – сферы, эллипсоиды, цилиндры с закруглениями.
Моделирование с помощью метода конечных элементов (FEM) позволяет точно оценить локальные пики напряжённости и оптимизировать форму токонесущих частей. Это особенно актуально при проектировании ВЧ-устройств, трансформаторов, ВН-изоляторов.
Как происходит экранирование электрического поля в практике
Экранирование электрического поля основано на перераспределении зарядов внутри проводящего материала, окружающего источник поля. При попадании внешнего электрического поля на проводник свободные заряды перемещаются таким образом, чтобы компенсировать воздействие поля внутри объема, заключённого в экран.
Наиболее распространённый способ – использование металлических оболочек, чаще всего из меди или алюминия. Толщина экрана подбирается с учетом частоты и амплитуды поля. Например, для низкочастотных полей (до 100 кГц) важна высокая электропроводность и сплошность экрана. Для высокочастотных полей (свыше 10 МГц) более критично качество заземления и отсутствие щелей, даже длиной менее миллиметра.
Для эффективного экранирования все соединения должны быть электрически непрерывными. Используются пайка, сварка или специальные зажимы с минимальным переходным сопротивлением. Наличие изоляционной прокладки между экраном и объектом нарушает экранирующий эффект, если нет надёжного пути для отвода индуцированных зарядов.
В практике измерений и в лабораторной технике применяют экранирующие кабели с оплеткой, подключённой к общему потенциалу. При этом важно избегать образования замкнутых контуров, создающих паразитные токи. Экраны подключают к «земле» в одной точке, особенно при работе с чувствительной электроникой.
Электростатическое экранирование принципиально неэффективно для переменных магнитных полей – для них используют ферромагнитные материалы (например, пермаллой), что требует иной подход. Поэтому в сложных системах применяют многослойную защиту: первый слой отражает электрическое поле, второй – ослабляет магнитную компоненту.
Эффективность экранирования проверяют с помощью электростатических пробников и анализаторов спектра. Падение напряжённости поля более чем на 90% внутри экрана считается допустимым минимумом для большинства промышленных применений.
Что показывает опыт Милликена об электрическом поле между пластинами
Опыт Милликена с каплями масла демонстрирует точное измерение силы электрического поля между двумя плоскими пластинами. При приложении известного напряжения между пластинами создаётся однородное электрическое поле, величина которого рассчитывается по формуле E = U/d, где U – напряжение, d – расстояние между пластинами.
Измеряя скорость движения заряженных масляных капель в поле и учитывая силы тяжести и вязкости воздуха, Милликен определял величину заряда на каплях. Ключевым результатом стало подтверждение квантизации заряда – заряды кратны элементарной величине e.
Опыт наглядно показывает, что электрическое поле между пластинами однородно и его сила строго пропорциональна приложенному напряжению и обратно пропорциональна расстоянию между пластинами. Это важно при расчётах сил, действующих на заряженные частицы в таких полях.
Рекомендация: для точности измерений необходимо тщательно контролировать расстояние между пластинами, исключать влияние конвекций и учитывать вязкость воздуха при расчётах. Применение опыта Милликена эффективно в задачах, связанных с точным определением зарядов и исследованием взаимодействия зарядов с электростатическим полем.
Вопрос-ответ:
Что такое электрическое поле и как оно образуется?
Электрическое поле — это пространство вокруг электрически заряженных тел, в котором на другие заряды действует сила. Оно возникает из-за наличия электрического заряда и распространяется в окружающем пространстве, влияя на другие заряды, находящиеся в этом поле.
Какие основные характеристики электрического поля можно измерить?
Ключевые параметры электрического поля — это напряжённость и потенциал. Напряжённость показывает, с какой силой поле действует на единичный положительный заряд в данной точке, а потенциал отражает энергию, которую обладает заряд в этом поле. Измерение этих величин позволяет понять распределение и силу поля вокруг источника заряда.
Почему электрическое поле называют векторным полем?
Электрическое поле имеет направление и величину в каждой точке пространства. Это означает, что для каждой точки можно указать вектор, который показывает направление силы, действующей на положительный заряд, и её величину. Поэтому электрическое поле описывается именно как векторное поле, а не просто как число.
Какая связь между электрическим полем и электрическим зарядом?
Электрический заряд является источником электрического поля. Без заряда электрическое поле не существует. Заряд создаёт вокруг себя поле, которое воздействует на другие заряды. Чем больше заряд, тем сильнее и дальше распространяется его поле.
Как изменяется электрическое поле при увеличении расстояния от источника?
С увеличением расстояния от заряда напряжённость электрического поля уменьшается. В случае точечного заряда сила поля падает обратно пропорционально квадрату расстояния. Это значит, что при удвоении расстояния сила воздействия уменьшается примерно в четыре раза.
Что такое электрическое поле и как его можно представить?
Электрическое поле — это особая физическая величина, которая возникает вокруг электрически заряженных тел и действует на другие заряды, находящиеся в этом пространстве. Его можно представить как пространство, в котором на пробный заряд действует сила. Обычно электрическое поле изображают с помощью линий, которые показывают направление и силу поля: там, где линии плотнее, сила больше, а направление линий указывает путь, по которому движется положительный заряд.
Какие основные свойства характеризуют электрическое поле?

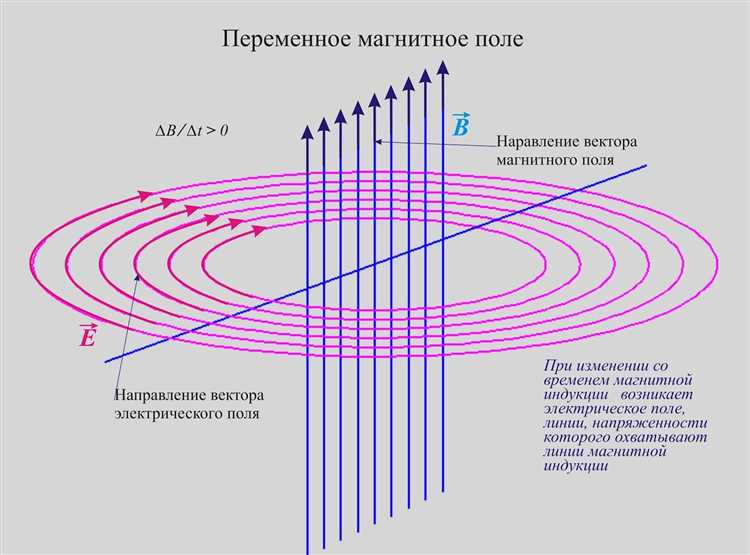

Электрическое поле обладает несколькими важными свойствами. Оно существует вокруг всех электрических зарядов и способно оказывать влияние на другие заряды без прямого контакта. Сила, действующая на заряд, пропорциональна величине этого заряда и зависит от напряженности поля в данной точке. Кроме того, электрическое поле имеет направление — оно направлено от положительных зарядов к отрицательным. Поле может быть как постоянным, создаваемым неподвижными зарядами, так и изменяющимся во времени, что наблюдается, например, в электромагнитных волнах.
