Что такое эпра в светильниках

Электронные пускорегулирующие аппараты (ЭПРА) заменили традиционные электромагнитные аналоги в светильниках благодаря их эффективности, компактности и ресурсоемкости. В отличие от электромагнитных ПРА, электронные устройства обеспечивают мгновенный пуск ламп, отсутствие мерцания и значительное снижение энергопотребления – до 20% при той же световой отдаче.

Одним из ключевых преимуществ ЭПРА является стабилизация тока в лампах, что снижает нагрузку на светильник и продлевает срок службы источников света. Особенно это важно в линейных люминесцентных светильниках T8 и T5, где точность подачи напряжения критична для предотвращения деградации люминофора.

Применение ЭПРА позволяет реализовать функции диммирования, автоматического отключения при неисправностях, совместимость с датчиками движения и системами управления освещением. Это особенно актуально в коммерческих и административных зданиях, где автоматизация освещения способствует сокращению эксплуатационных расходов.

При выборе ЭПРА следует учитывать номинальную мощность лампы, температурный режим эксплуатации, коэффициент мощности (cosφ) не ниже 0.95 и уровень электромагнитных помех. Оптимальными считаются модели с защитой от перегрева и короткого замыкания, соответствующие стандарту EN 61347-2-3.

Принцип работы электронных ПРА в люминесцентных светильниках

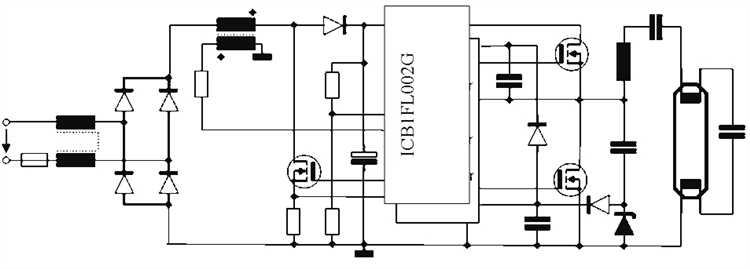

Электронные пускорегулирующие аппараты (ЭПРА) преобразуют сетевое напряжение 220 В, 50 Гц в высокочастотное напряжение 25–50 кГц, что значительно снижает потери энергии и исключает мерцание лампы. На первом этапе ЭПРА выпрямляет переменное напряжение с помощью диодного моста, затем сглаживает пульсации с помощью электролитического конденсатора.

Далее импульсный преобразователь (обычно на транзисторах с ШИМ-управлением) формирует высокочастотный сигнал, который подаётся на индуктивную нагрузку, согласованную с характеристиками люминесцентной лампы. Это обеспечивает быстрое разогревание электродов и стабильное возбуждение газового разряда.

Высокая частота работы исключает стробоскопический эффект, улучшает световой поток и продлевает срок службы лампы на 20–30% по сравнению с электромагнитными аналогами. Кроме того, ЭПРА автоматически отключает подачу напряжения при выходе лампы из строя, предотвращая перегрев и повышенное энергопотребление.

Рекомендуется использовать ЭПРА с функцией мягкого пуска (preheat), которая обеспечивает подогрев электродов перед подачей разрядного напряжения. Это снижает эрозию катодов и минимизирует риск появления темных концов у лампы. Оптимальный диапазон рабочих температур ЭПРА: от -10 до +50 °C, при этом КПД современных моделей превышает 90%.

Для повышения надёжности следует выбирать ЭПРА с защитой от перенапряжения, перегрева и короткого замыкания. Не рекомендуется использовать ЭПРА в светильниках с нарушенной теплоотдачей: перегрев снижает ресурс электронных компонентов.

Отличия электронных ПРА от электромагнитных: практическое сравнение

Электронные пускорегулирующие аппараты (ЭПРА) обеспечивают мгновенное зажигание ламп без мигания и шума. В электромагнитных ПРА (ЭМПРА) запуск сопровождается характерным гудением и задержкой в несколько секунд, что критично для систем с частым включением и выключением.

ЭПРА работают на высоких частотах (от 20 до 60 кГц), что исключает эффект мерцания, незаметного глазу, но утомляющего зрение и вызывающего головные боли. ЭМПРА функционируют на частоте сети 50 Гц, из-за чего лампы заметно пульсируют.

Потребление электроэнергии у ЭПРА ниже на 20–30 %. Например, лампа 36 Вт с ЭМПРА потребляет около 44 Вт, тогда как с ЭПРА – не более 38 Вт. Это существенно при эксплуатации больших осветительных систем.

Срок службы ламп при использовании ЭПРА увеличивается до 20 000 часов, тогда как с ЭМПРА – не более 12 000. Это объясняется отсутствием пусковых перегрузок и стабильной работой на оптимальных режимах.

ЭПРА автоматически отключают неисправную лампу и предотвращают перегрев, снижая риск возгорания. ЭМПРА требуют дополнительных защитных устройств, иначе неисправность может привести к аварийной ситуации.

Масса ЭПРА в 2–3 раза меньше. Это критично для подвесных и встраиваемых светильников, где важна минимальная нагрузка на конструкцию.

ЭМПРА чувствительны к перепадам напряжения. При понижении ниже 200 В наблюдается нестабильная работа ламп. ЭПРА стабилизируют параметры питания и сохраняют яркость даже при 170 В.

Цена ЭПРА выше на 30–50 %, но окупаемость достигается в течение 1–2 лет за счёт экономии энергии и сокращения расходов на замену ламп и обслуживание.

Как выбрать электронный ПРА по типу лампы и мощности

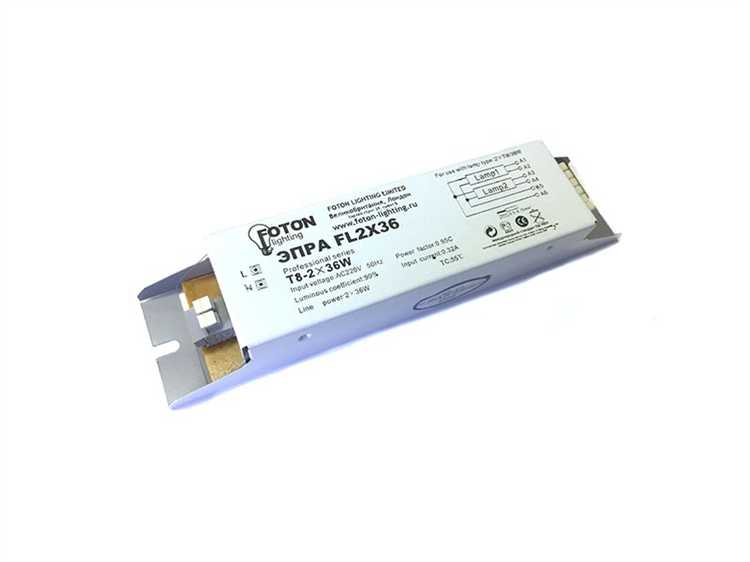

Для люминесцентных ламп Т8 (диаметр 26 мм) выбирайте ПРА с маркировкой соответствующего типа лампы, например, «T8 1x36W» для одной лампы на 36 Вт. Убедитесь, что напряжение питания ПРА – 220–240 В, а рабочая частота – 50–60 Гц. Правильный ПРА обеспечивает мгновенное зажигание и отсутствие мерцания.

Для компактных люминесцентных ламп с цоколем G23, G24, 2G11 и т.п., обращайте внимание на поддержку конкретного цоколя и номинальной мощности. Например, лампа с цоколем G24d-2 мощностью 18 Вт требует ПРА с точной поддержкой этой конфигурации. Несоответствие мощности приводит к снижению срока службы лампы и перегреву.

Для ламп типа Т5 (диаметр 16 мм) выбирайте высокочастотные ПРА с поддержкой номинального тока 0,17–0,25 А. Для моделей T5 HE (high efficiency) и T5 HO (high output) требуются разные ПРА: HE – для мощностей 14–35 Вт, HO – для 24–80 Вт. Несовместимость по току критична.

Для металлогалогенных ламп подбирайте ПРА строго под конкретную мощность: 35, 70, 150 или 250 Вт. Убедитесь, что аппарат поддерживает тип пуска: горячий (hot restart) или холодный. Для закрытых светильников выбирайте ПРА с функцией автоматического отключения при сбое розжига.

Для натриевых ламп высокого давления (ДНаТ) важно учитывать как мощность (обычно 70, 100, 150, 250, 400 Вт), так и режим работы. ПРА должен стабилизировать ток, обеспечивать защиту от перенапряжения и иметь встроенный розжиг. Подключение лампы на неподходящий ПРА вызывает нестабильную работу и быстрый выход из строя.

Всегда сверяйте технические характеристики ПРА с паспортом лампы. Допускается отклонение мощности не более ±10%. Несовпадение по типу лампы, току или пусковому напряжению недопустимо.

Особенности подключения электронных ПРА в одно- и двухламповых светильниках

Подключение электронных пускорегулирующих аппаратов (ЭПРА) требует точного соблюдения схем, указанных производителем. В одно- и двухламповых светильниках различается не только количество соединений, но и способы компенсации пусковых токов, а также схема поджига.

В одноламповых светильниках с ЭПРА нередко применяются балласты с последовательным включением. Линии фазы и нуля подводятся к клеммам L и N ЭПРА, выходы соединяются с контактами спиралей лампы. Важно соблюдать маркировку, поскольку неправильное подключение приведёт к отсутствию пуска или к нестабильной работе.

В двухламповых светильниках применяются ЭПРА с независимыми или последовательными каналами. При независимом включении каждая лампа получает питание через отдельную пару выходных клемм. Это повышает надёжность – выход из строя одной лампы не влияет на работу второй. При последовательной схеме обе лампы включаются в общую цепь, и отказ одной приведёт к отключению всей группы. Такая схема менее предпочтительна в эксплуатационном плане.

При подключении ЭПРА следует учитывать следующие технические особенности:

• Максимальное удаление лампы от ЭПРА – до 2 м, превышение приводит к паразитным наводкам.
• Подключение должно осуществляться с применением проводов с термостойкой изоляцией, не менее 105 °C.
• Недопустимо применение диммируемых ЭПРА в обычных светильниках – требуется совместимость по протоколу (DALI, 1–10 В и др.).
• Запрещается подключение ЭПРА в сеть без нагрузки – это вызывает перегрев выходного каскада.

При замене старых светильников с электромагнитными ПРА на современные с ЭПРА необходимо исключить из схемы стартеры и дроссели. Остаточное сопротивление этих элементов может повлиять на форму напряжения на лампе и сократить её ресурс.

Также следует учитывать, что ЭПРА чувствительны к перенапряжениям. Рекомендуется установка варисторов или УЗИП на входе цепи, особенно при питании от нестабильных сетей.

Решение проблем мигания и шума при использовании электронных ПРА

Мигание и акустические шумы в светильниках с электронными пускорегулирующими аппаратами (ЭПРА) чаще всего связаны с нестабильной работой устройства, несовместимостью компонентов или нарушениями в электропитании. Ниже приведены конкретные методы устранения этих проблем.

• Проверка частоты выходного сигнала ЭПРА. Для устранения визуального мерцания следует использовать аппараты с рабочей частотой не ниже 30 кГц. Значения 40–60 кГц предпочтительнее – при таких параметрах пульсация становится незаметной для глаза.
• Устранение нестабильности напряжения питания. Перепады напряжения в сети могут вызывать мерцание даже при качественном ЭПРА. Рекомендуется установка стабилизатора напряжения с точностью ±5% и защитой от высокочастотных помех.
• Совместимость с источниками света. Некоторые светодиоды или люминесцентные лампы не рассчитаны на работу с конкретными моделями ЭПРА. Используйте только рекомендованные производителем комбинации светильников и ламп.
• Фильтрация высокочастотных наводок. Для снижения акустического шума следует выбирать ЭПРА с встроенными фильтрами электромагнитных помех. Также важно обеспечить качественное заземление корпуса светильника.
• Температурный режим. При перегреве конденсаторы внутри ЭПРА могут терять ёмкость, что вызывает нестабильную работу. Следует исключить монтаж в замкнутых объемах и обеспечить естественную или принудительную вентиляцию.
• Износ компонентов. Со временем внутри ЭПРА деградируют конденсаторы, дроссели и управляющие схемы. При появлении характерного «писка» на высоких частотах замените устройство, особенно если срок службы превышает 40 000 часов.

Своевременное техническое обслуживание, выбор качественного оборудования и соблюдение условий эксплуатации позволяют устранить или полностью избежать проблем мигания и шума при работе электронных ПРА.

Влияние электронных ПРА на срок службы ламп

Электронные пускорегулирующие аппараты (ЭПРА) существенно влияют на эксплуатационный ресурс газоразрядных ламп, снижая механические и термические нагрузки при запуске и работе. Ключевые параметры, определяющие этот эффект:

• Плавный старт: снижение пускового тока до 20–30% от номинального уменьшает риск повреждения катодов, продлевая их ресурс на 30–50% по сравнению с дроссельными ПРА.
• Стабилизация рабочего тока: поддержание постоянного тока без перепадов уменьшает термическое напряжение в лампе, что снижает вероятность образования дефектов и преждевременного выхода из строя.
• Автоматическое регулирование температуры катода: некоторые модели ЭПРА поддерживают оптимальный температурный режим, предотвращая перегрев и увеличивая срок службы лампы на 15–25%.

Практические рекомендации для максимального увеличения ресурса ламп при использовании ЭПРА:

1. Выбирать ЭПРА, соответствующие типу и мощности лампы, избегая перегрузок.
2. Обеспечивать качественное электропитание с минимальными скачками напряжения, так как электронные ПРА чувствительны к перепадам.
3. Регулярно проводить профилактическое обслуживание и проверку корректности работы ЭПРА для своевременного выявления деградации элементов.

Использование ЭПРА вместо индуктивных ПРА повышает ресурс ламп минимум в 1,5 раза и снижает расходы на их замену и обслуживание.

Проверка исправности электронного ПРА в домашних условиях

Для диагностики электронного пускорегулирующего аппарата (ПРА) потребуется мультиметр с функцией измерения сопротивления и напряжения. Начинайте с отключения питания и демонтажа светильника для безопасной работы.

Шаг 2. Измерьте сопротивление стартера и катушки ПРА (если доступно). Значения должны соответствовать технической документации, обычно в диапазоне 100–500 Ом. Значительно отклоняющиеся показатели свидетельствуют о неисправности.

Шаг 3. Подключите ПРА к исправной лампе и включите питание. Если лампа не загорается или мигает, причина скорее всего в ПРА. Для точной диагностики замерьте напряжение на выходе аппарата – оно должно стабильно соответствовать номиналу лампы (обычно 220–240 В).

Шаг 4. Проверка запуска: после подачи питания лампа должна загораться в течение 1-2 секунд. Длительное мигание или отсутствие запуска указывают на неисправность ПРА или необходимость замены компонента.

Правила замены электромагнитного ПРА на электронный в старом светильнике

Перед заменой электромагнитного пускорегулирующего аппарата (ПРА) на электронный необходимо убедиться в совместимости нового устройства с параметрами лампы и светильника. Электронный ПРА требует строго соблюдения номинальных напряжения и тока, указанных для конкретной лампы, иначе возможен выход из строя светильника или сокращение срока службы лампы.

Первый шаг – отключить питание и проверить состояние проводки внутри корпуса светильника. Электронные ПРА чувствительны к качеству соединений и могут не работать при наличии коррозии или ослабленных контактов.

Второй этап – демонтировать электромагнитный ПРА, сохранив прежнюю проводку. Новое устройство устанавливается на место старого с соблюдением схемы подключения, рекомендованной производителем электронного ПРА. Обычно электронный ПРА имеет меньшие габариты и иной тип крепления, поэтому возможна необходимость дополнительного крепежа или адаптеров.

Важно учитывать, что электронные ПРА не содержат пускового дросселя и конденсатора, используемых в электромагнитных схемах. При замене требуется удалить эти компоненты, иначе возникнут перекрытия и перегрузки цепи.

После монтажа нужно проверить качество контактов и заземления светильника, так как электронные устройства более чувствительны к помехам и могут вызывать шумы или перегорание при отсутствии надежного заземления.

Перед окончательным включением целесообразно провести измерения напряжения на лампе при включении и рабочем режиме, чтобы убедиться в отсутствии перенапряжений и корректной работе схемы.

Замена электромагнитного ПРА на электронный повышает энергоэффективность светильника и снижает уровень тепловыделения, но требует точного соблюдения технических рекомендаций по подключению и эксплуатации.

Вопрос-ответ:

Что такое электронные пускорегулирующие аппараты и какова их роль в светильниках?

Электронные пускорегулирующие аппараты (ЭПРА) представляют собой устройства, которые обеспечивают запуск и стабилизацию работы газоразрядных ламп в светильниках. Они заменяют традиционные дроссели и стартеры, уменьшая потери энергии и улучшая качество освещения. Благодаря ЭПРА светильники запускаются быстрее, работают тише и имеют больший срок службы.

Какие преимущества использования ЭПРА по сравнению с классическими пускорегулирующими устройствами?

ЭПРА обладают рядом преимуществ: они снижают энергопотребление на 10-20%, уменьшают мерцание ламп и шум при работе, обеспечивают плавный пуск без резких бросков тока. Также такие устройства позволяют продлить срок службы ламп и дают возможность регулировать яркость освещения, что повышает комфорт и экономичность эксплуатации светильников.

В каких типах светильников обычно применяются электронные пускорегулирующие аппараты?

ЭПРА широко используются в светильниках с люминесцентными и газоразрядными лампами, в том числе в офисных, торговых, промышленных и уличных осветительных приборах. Их можно встретить как в настенных и потолочных светильниках, так и в специализированных устройствах для подсветки витрин или фасадов зданий.

Как влияет применение ЭПРА на экологические характеристики освещения?

Использование электронных пускорегулирующих аппаратов снижает общий расход электроэнергии, что способствует уменьшению выбросов углекислого газа и других загрязняющих веществ, связанных с производством электроэнергии. Кроме того, благодаря более плавному режиму работы и снижению тепловыделения уменьшается нагрузка на окружающую среду. Таким образом, ЭПРА способствуют более экологичному освещению.

Какие основные требования предъявляются к установке и эксплуатации ЭПРА в светильниках?

При монтаже ЭПРА важно соблюдать технические инструкции производителя, обеспечивать правильное подключение к источнику питания и соответствие параметров аппарата характеристикам ламп. Необходимо избегать воздействия влаги и пыли, а также следить за температурным режимом в помещении. В процессе эксплуатации рекомендуется периодически проверять состояние контактов и обеспечивать защиту от перегрузок, чтобы продлить срок службы устройства.

Как работает электронный пускорегулирующий аппарат в светильниках и чем он отличается от традиционного стартера?

Электронный пускорегулирующий аппарат (ЭПРА) управляет включением и стабильной работой газоразрядных ламп, таких как люминесцентные или металлогалогенные. В отличие от механического стартера, который запускает лампу через нагревание катодов, ЭПРА применяет электронные схемы для формирования оптимального напряжения и тока при запуске и работе лампы. Это позволяет снизить пусковой ток, увеличить срок службы лампы и уменьшить мерцание. Кроме того, ЭПРА часто обеспечивает плавное регулирование яркости и лучше защищает от скачков напряжения.
