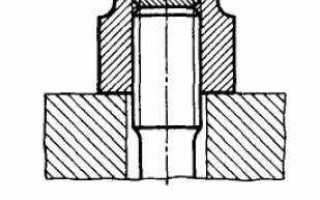

Что такое контргайка и зачем она нужна

Контргайка представляет собой вспомогательную деталь резьбового соединения, предназначенную для предотвращения самопроизвольного отвинчивания основной гайки под воздействием вибраций или динамических нагрузок. Как правило, контргайка имеет ту же резьбу, что и основная гайка, и устанавливается выше или ниже неё в зависимости от направления затяжки.

Принцип действия контргайки основан на создании дополнительного трения между резьбовыми поверхностями. При затягивании двух гаек в противоположных направлениях между ними возникает сила, препятствующая вращению. Наиболее надёжный результат достигается при использовании гайки с меньшей высотой в качестве контргайки, установленной первой, а затем – основной гайки, затянутой с усилием к ней.

Контргайки находят применение в машиностроении, строительстве, энергетике, на трубопроводах и в подвижных механизмах. Они часто используются в сочетании с пружинными шайбами, гроверами или фиксаторами резьбы, если необходимо повысить устойчивость соединения к вибрационным нагрузкам. На производстве они востребованы при сборке узлов, подверженных сильным колебаниям: редукторов, станков, элементов каркасов оборудования.

Для монтажа рекомендуется применять динамометрический ключ, чтобы избежать избыточного усилия, способного повредить резьбу. В условиях ограниченного доступа часто используют контргайки с шестигранным профилем меньшей высоты. При выборе учитывают материал основной детали, шаг и тип резьбы, а также условия эксплуатации: температурный режим, влажность, химическую среду.

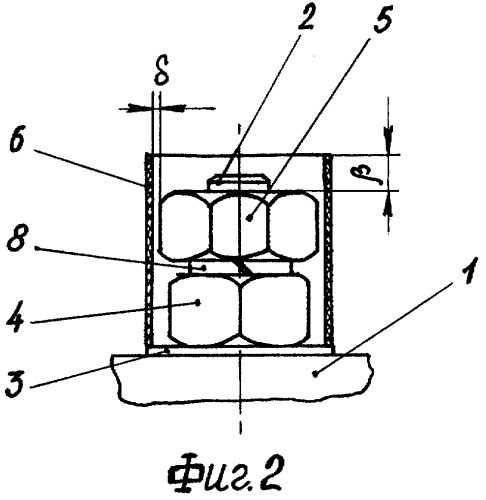

Что такое контргайка и чем она отличается от обычной гайки

В отличие от обычной гайки, которая служит основным элементом соединения, контргайка выполняет исключительно фиксирующую функцию. При этом она может быть тоньше основной и изготавливаться из более твёрдого материала, чтобы обеспечить надёжное прижатие без деформации резьбы.

Контргайки применяются в ответственных соединениях, где необходимо исключить ослабление крепежа без использования клеевых фиксаторов или стопорных шайб. Наиболее распространённые случаи – стыковка труб, опорные узлы механизмов, крепления в машиностроении и строительстве.

Для надёжной фиксации рекомендуется сначала затянуть основную гайку, затем прижать к ней контргайку, удерживая первую от проворачивания. Важно, чтобы резьбовая часть шпильки или болта имела достаточную длину для установки обеих гаек без выхода за пределы допустимой зоны резьбы.

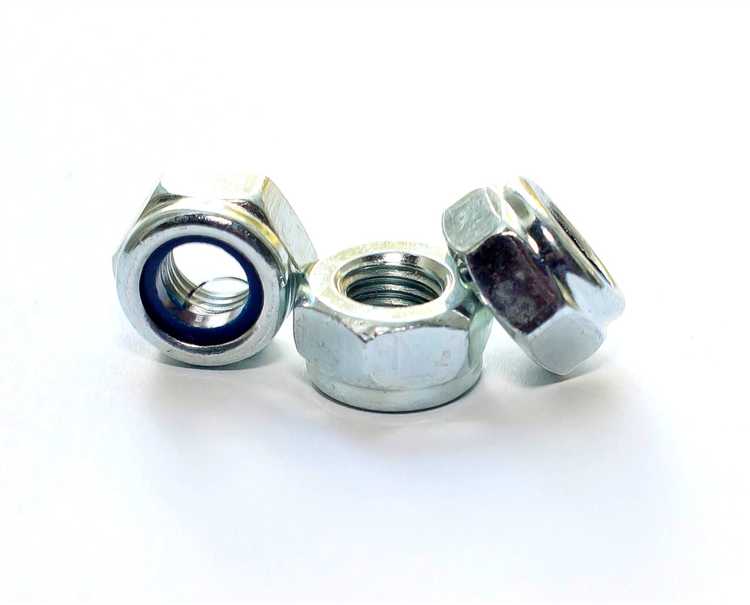

Принцип работы контргайки при предотвращении самопроизвольного раскручивания

Контргайка используется для фиксации основной гайки на резьбовом соединении. Она устанавливается вплотную к основной гайке и затягивается с усилием, создающим предварительное натяжение в резьбе. Это натяжение увеличивает силу трения между витками, препятствуя их смещению при вибрациях или нагрузках.

Чаще всего применяется схема с двумя гайками одинакового диаметра: сначала затягивается основная гайка, затем навинчивается контргайка и фиксируется вращением в противоположную сторону. Это создаёт двойной клин между резьбами и исключает ослабление соединения.

Для максимальной надёжности важно соблюдать соотношение моментов затяжки. Контргайка должна иметь меньший момент, чем основная. При неправильной последовательности фиксации возникает риск смещения обеих гаек под действием динамических нагрузок.

Контргайки эффективны в условиях постоянных вибраций, особенно в машиностроении, на фланцевых соединениях, в трубопроводных системах. В случае мягких материалов рекомендуется использовать контргайки с увеличенной опорной поверхностью или с насечками, повышающими сцепление с контактной плоскостью.

Разновидности контргаек: материалы, формы и резьбовые стандарты

Контргайки изготавливаются из углеродистой стали, нержавеющей стали, латуни, алюминия и нейлона. Стальные модели применимы в конструкциях с высокими механическими нагрузками. Нержавеющая сталь используется в агрессивной среде – например, в химической и пищевой промышленности. Латунные варианты подходят для соединений с медными и латунными элементами, исключая гальваническую коррозию. Алюминиевые применяются в авиастроении и легких конструкциях. Нейлоновые контргайки обеспечивают виброустойчивость и герметичность без дополнительных уплотнителей.

По форме различают шестигранные, круглые с насечками, прорезные (разрезные) и фланцевые контргайки. Шестигранные наиболее универсальны и совместимы со стандартными гаечными ключами. Круглые с насечками применяются в узлах с ограниченным доступом, где используется шлицевой ключ. Прорезные фиксируются шплинтом и используются в ответственных соединениях с динамическими нагрузками. Фланцевые модели обеспечивают увеличенную опорную поверхность, снижая риск повреждения соединяемых деталей.

Резьбовые стандарты варьируются в зависимости от области применения. В метрической системе чаще всего используются резьбы по ГОСТ 24705 и ISO 965 – шаги от М3 до М48. Для трубных соединений применяются резьбы по ГОСТ 6357 (аналог BSP) и ГОСТ 6211 (аналог NPT). В США распространены дюймовые стандарты UNF и UNC. При выборе необходимо учитывать совместимость с основной гайкой и болтом, точность исполнения и класс допуска.

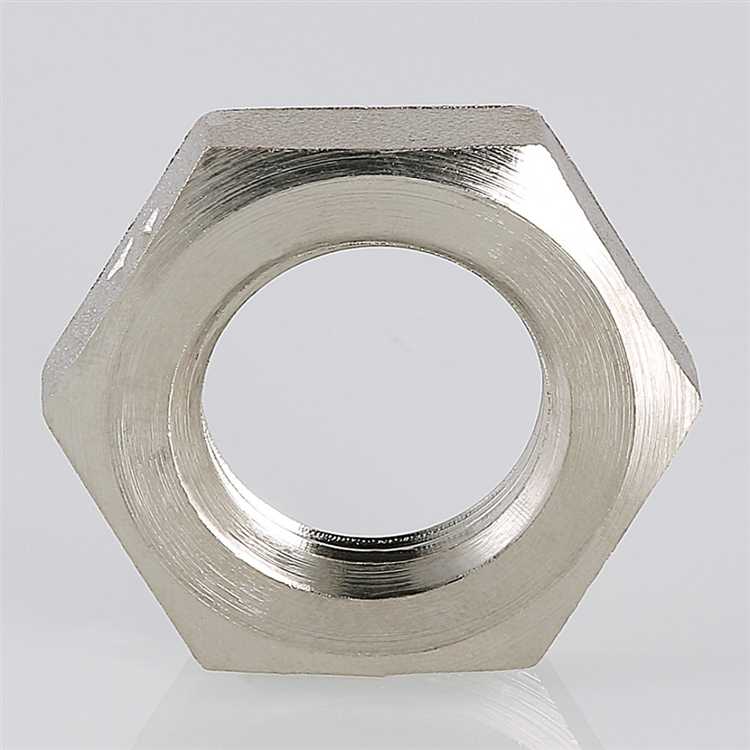

Как правильно устанавливать контргайку на болтовое соединение

Для обеспечения устойчивости резьбового соединения необходимо строго соблюдать порядок установки контргайки. Нарушение последовательности или недостаточная затяжка могут привести к самоотвинчиванию под нагрузкой.

1. Выберите болт соответствующего класса прочности. Для металлических конструкций – не ниже 8.8.
2. Установите основную гайку и затяните её с требуемым моментом. Момент затяжки подбирается по нормативным таблицам в зависимости от диаметра и прочности резьбы.
3. Убедитесь, что на резьбе осталось не менее двух свободных витков для контргайки.
4. Накрутите контргайку до упора к основной гайке, удерживая первую гайку ключом во избежание её проворачивания.
5. Затяните контргайку, прикладывая усилие в направлении, противоположном усилию затяжки основной гайки. Это создаёт встречный натяг и препятствует самопроизвольному раскручиванию.

Контргайка должна быть тоньше основной, но не менее половины её высоты. При использовании двух одинаковых гаек снижается эффективность фиксации.

Допустимо применение шайбы между основной гайкой и контргайкой при наличии мягкой поверхности или необходимости равномерного распределения давления.

Повторное использование контргаек не рекомендуется, особенно при знакопеременных нагрузках – снижается надежность резьбового зажима.

Использование контргаек в сантехнических соединениях

Контргайки в сантехнике применяются для фиксации резьбовых соединений, где необходима защита от самопроизвольного ослабления под воздействием вибраций, давления и перепадов температуры.

• При монтаже смесителей через мойку или раковину контргайка используется с резьбовой шпилькой для жесткой фиксации керамики или металла. Устанавливается с обратной стороны и затягивается гаечным ключом с усилием, не превышающим 10–15 Н·м, чтобы не повредить корпус смесителя.
• В узлах подключения гибкой подводки к трубам с наружной резьбой контргайка позволяет надёжно закрепить латунные или металлические фитинги, предотвращая их смещение в условиях частого перекрытия воды.
• В системах отопления контргайки фиксируют шаровые краны и запорную арматуру на радиаторных входах. Используется метод двойного упора: сначала затягивается основная гайка, затем контргайка, исключая раскручивание при термическом расширении труб.
• При установке сифонов под раковину контргайка плотно прижимает уплотнительную прокладку к выпускному отверстию, обеспечивая герметичность. Подтяжка вручную часто недостаточна – рекомендуется использовать пластиковый ключ для равномерного давления.

Материалы контргаек подбираются в зависимости от среды: для холодной воды – оцинкованная сталь или латунь, для горячей и агрессивных сред – нержавеющая сталь. Использование фум-ленты или анаэробного герметика между гайками не допускается – они ухудшают фиксацию. Вместо этого рекомендуется применение насечек на контактной поверхности контргайки или установка пружинной шайбы.

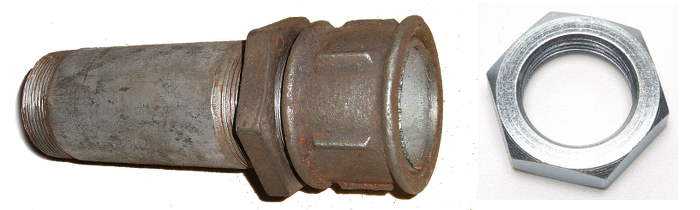

Применение контргаек в машиностроении и автосервисе

В машиностроении контргайки применяются для фиксации резьбовых соединений, подверженных вибрациям и циклическим нагрузкам. На сборочных линиях станков и редукторов часто используются стальные контргайки с шлицами или прорезями под стопорные шайбы. Это снижает вероятность самопроизвольного ослабления соединений при длительной работе оборудования.

В узлах с высокой температурной нагрузкой применяются контргайки из легированных сталей с термообработкой. Например, при сборке турбин и компрессоров используются контргайки с термостойкими покрытиями, устойчивыми к температуре выше 400 °C. В таких условиях простая пружинная шайба не обеспечивает нужного уровня фиксации.

В автосервисе контргайки применяются при замене стоек стабилизаторов, креплении рулевых тяг, амортизаторов и элементов подвески. В этих зонах важна устойчивость к динамическим нагрузкам, поэтому предпочтение отдается контргайкам с нейлоновыми вставками или металлокерамическими элементами.

При ремонте тормозных систем контргайки фиксируют соединения магистралей и штуцеров, особенно в зонах с повышенной вибрацией. Рекомендуется использовать контргайки с метрической резьбой ISO и стандартом прочности не ниже 8.8.

На грузовом транспорте применяются двойные контргайки при монтаже ступичных подшипников. Основная гайка фиксирует подшипник, вторая обеспечивает неподвижность первой. Это исключает люфт даже при интенсивной эксплуатации.

Ошибки при установке контргаек и их последствия

Неправильная установка контргаек приводит к разрушению резьбовых соединений, деформации деталей и отказу механизма. Наиболее распространённые ошибки связаны с выбором материалов, моментом затяжки и последовательностью установки.

Частая ошибка – применение контргаек одинаковой твёрдости с основной гайкой. В результате при вибрации происходит самопроизвольное ослабление соединения. Следует использовать контргайку из более мягкого материала, чтобы обеспечить надёжную фиксацию за счёт пластической деформации.

Нарушение крутящего момента затяжки также приводит к проблемам. Недостаточный момент не обеспечивает необходимого усилия прижима, что вызывает люфт. Чрезмерный момент – причина среза резьбы или разрушения контргайки. Рекомендуется использовать динамометрический ключ и соблюдать нормы, указанные в технической документации.

Ошибочная последовательность установки – ещё один критичный фактор. Если сначала затягивается контргайка, а затем основная гайка, то фиксация не работает: основная гайка ослабляет прижим при вращении. Всегда сначала фиксируется основная гайка, затем – контргайка с противовращением.

Типичные последствия ошибок:

Для предотвращения этих ошибок необходим контроль усилия затяжки, подбор совместимых материалов и соблюдение правильной технологии монтажа.

Когда стоит заменить контргайку: признаки износа и повреждений

Контргайку следует заменить при появлении явных признаков механического или химического разрушения. Один из основных признаков – срез или деформация резьбы. Это приводит к потере сцепления с основной гайкой, из-за чего фиксация становится ненадёжной.

Коррозия также критична. Если металл покрылся ржавчиной, особенно в области резьбы или контактной поверхности, это указывает на потерю прочности и возможное разрушение при нагрузке. Окислы затрудняют демонтаж и могут вызвать заедание.

Трещины, сколы и вмятины на корпусе – повод для немедленной замены. Даже незначительное повреждение корпуса может привести к неравномерному распределению нагрузки и разрыву при вибрации или закручивании с усилием.

Контргайку нельзя использовать повторно, если она подвергалась перегреву. Следы потемнения, изменение цвета металла или запах гари говорят о потере прочностных характеристик.

При многократной сборке-разборке контргайка теряет геометрию. Признак – слабое сопротивление при закручивании. Если фиксация не достигается без усилия, замена обязательна.

Износ внутренних граней под ключ также сигнализирует о необходимости замены. Прокручивание инструмента или застревание ключа указывает на деформацию посадочного места.

Использование повреждённой контргайки недопустимо – она не обеспечивает необходимый момент удержания и может привести к самопроизвольному раскручиванию основного соединения.

Вопрос-ответ:

Как устроена контргайка и за счёт чего она предотвращает самопроизвольное раскручивание резьбового соединения?

Контргайка — это дополнительная гайка, которая навинчивается на резьбовой элемент следом за основной гайкой. Её задача — зафиксировать основную гайку, чтобы она не могла ослабнуть под действием вибраций или переменных нагрузок. Контргайка создаёт обратное усилие на резьбу, зажимая соединение. При этом возможны два варианта установки: либо контргайку затягивают первой, а основную — следом, либо наоборот. Способ зависит от условий эксплуатации и требований к надёжности фиксации.

Где чаще всего применяются контргайки?

Контргайки широко используются в машиностроении, строительстве, трубопроводных системах, а также в электромонтажных работах. Например, в сантехнике контргайки применяют для надёжной фиксации кранов или фитингов. В машиностроении они помогают удерживать резьбовые соединения на подвижных или вибронагруженных частях, таких как валы, подшипники или элементы подвески. Также их можно встретить в сборке каркасов, металлоконструкций и оборудования, где требуется повышенная прочность креплений.

Контргайка и шайба Гровера выполняют одну и ту же функцию?

Обе детали предназначены для предотвращения ослабления резьбовых соединений, но работают они по-разному. Шайба Гровера — это пружинная шайба, которая при сжатии создаёт дополнительное трение между гайкой и поверхностью. Контргайка действует иначе: она создаёт механическую блокировку на резьбе, фиксируя основную гайку. В условиях сильной вибрации или переменных нагрузок контргайка часто считается более надёжным вариантом. В некоторых случаях применяют оба способа одновременно.

Какие типы контргаек бывают?

Существуют разные типы контргаек в зависимости от конструкции и назначения. Наиболее распространённый вариант — обычная шестигранная гайка меньшей высоты, используемая вместе с основной. Также есть самоконтрящиеся гайки с нейлоновыми вставками, которые создают дополнительное сопротивление при закручивании. В трубопроводах применяются специальные контргайки с плоской опорной поверхностью. В электротехнике встречаются контргайки с зазубринами для фиксации в корпусе распределительных коробок.

Можно ли использовать контргайку повторно?

Механические контргайки, например, обычные стальные, допускается использовать повторно, если резьба не повреждена и степень прижатия сохраняется. Однако самоконтрящиеся гайки с нейлоновыми вставками теряют свои фиксирующие свойства после нескольких установок, особенно при воздействии высоких температур. Поэтому при повторной сборке лучше использовать новую такую гайку, чтобы не снижать надёжность соединения.
