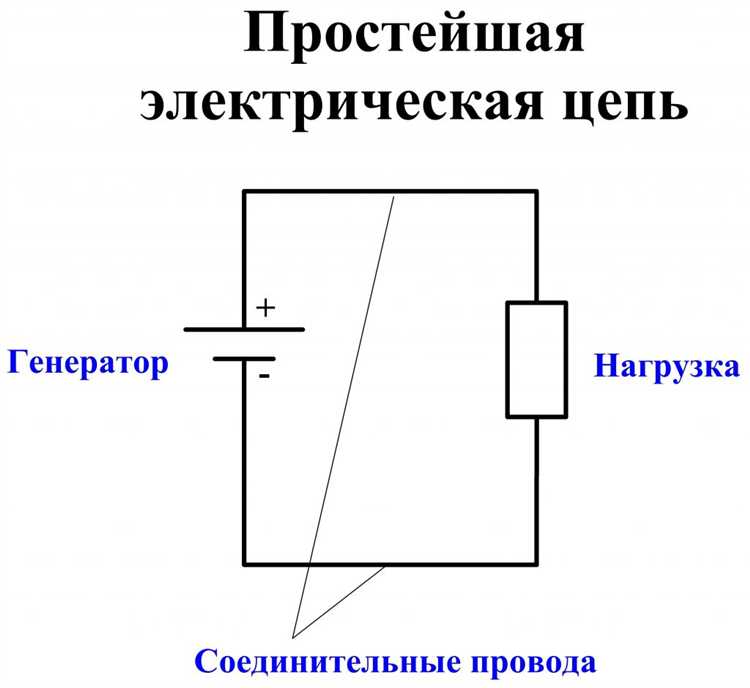

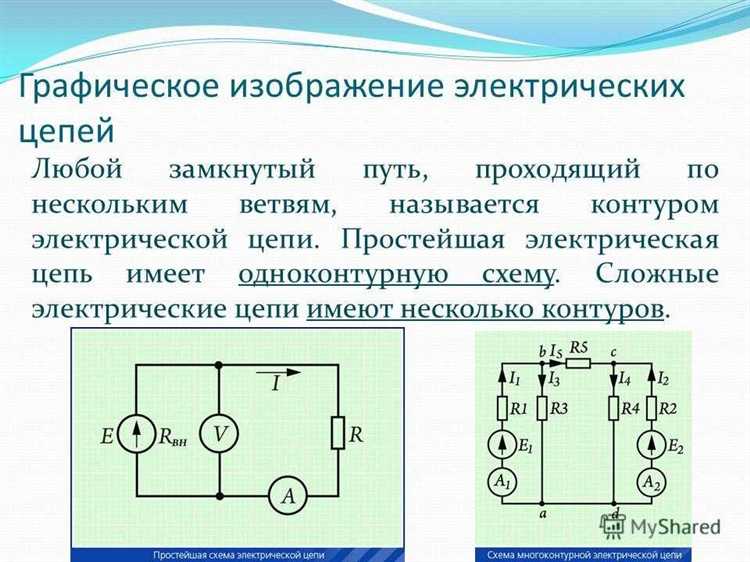

Нагрузка в электрической цепи – это устройство или элемент, потребляющий электрическую энергию и преобразующий её в другие формы: тепловую, световую, механическую. Конкретный тип нагрузки определяет характер протекающего тока, фазовые сдвиги и тепловые потери. Понимание разновидностей нагрузок необходимо для точного расчета параметров цепи, выбора сечения проводников, защиты оборудования и оптимизации энергопотребления.
Активная нагрузка представляет собой сопротивление, в котором электрическая энергия превращается в тепло без фазового сдвига между током и напряжением. Примеры: лампы накаливания, электрические печи, обогреватели. Основной параметр – сопротивление, выражаемое в омах. При проектировании необходимо учитывать тепловую мощность, равную произведению напряжения и тока.
Реактивная нагрузка подразделяется на индуктивную и емкостную. Индуктивные нагрузки, например трансформаторы, электродвигатели, катушки индуктивности, вызывают сдвиг тока относительно напряжения по фазе назад. Это увеличивает ток в цепи и требует компенсации реактивной мощности, обычно с помощью конденсаторных батарей. Емкостные нагрузки, встречающиеся реже, сдвигают ток по фазе вперёд, и могут использоваться для коррекции коэффициента мощности.
Смешанная нагрузка сочетает активные и реактивные компоненты. Примеры – асинхронные двигатели с сопротивлением в обмотках, осветительные приборы с ПРА. Анализ таких нагрузок требует расчёта полного сопротивления и мощности в трёх составляющих: активной, реактивной и полной.
Правильная классификация и учет типа нагрузки позволяет избежать перегрева проводников, искажений синусоиды тока и перенапряжений, особенно в промышленных сетях с большим количеством нелинейных потребителей. Рекомендуется производить регулярный анализ нагрузок, используя измерители мощности и анализаторы качества электроэнергии.
Как определить активную нагрузку по характеристикам потребителя
Активная нагрузка характеризуется потреблением только активной мощности без значительной реактивной составляющей. Чтобы точно определить наличие активной нагрузки, необходимо анализировать параметры устройства, указанные в технической документации или на шильдике.
Признаком активной нагрузки служит указание мощности в ваттах (Вт) или киловаттах (кВт) без упоминания реактивной составляющей (вар, квар). Например, нагревательные элементы, лампы накаливания, тостеры и утюги указывают только активную мощность – это прямой показатель активной нагрузки.
Если устройство имеет коэффициент мощности (cosφ) близкий к 1 (0,95 и выше), это также подтверждает активную природу нагрузки. Такие значения свидетельствуют о минимальной реактивной составляющей. Cosφ можно найти в паспорте оборудования или измерить с помощью измерителя мощности.
Измерение потребляемой мощности при стабильном напряжении и постоянном токе также помогает определить активную нагрузку. Если ток синфазен с напряжением и отсутствуют значительные искажения формы сигнала, то нагрузка считается активной. Для подтверждения используют осциллограф или анализатор качества электроэнергии.
Также стоит учитывать тип устройства. Если в его работе нет индуктивных или емкостных элементов, оно с высокой вероятностью является активной нагрузкой. Например, электрические плиты и тепловентиляторы содержат в основном резистивные компоненты.

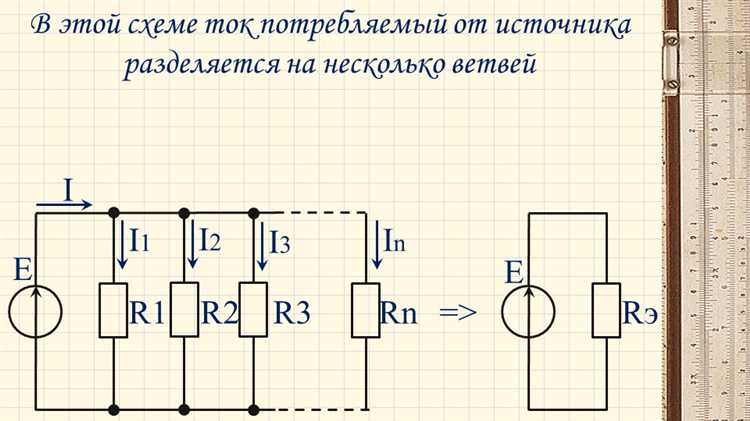

Особенности работы цепи с реактивной нагрузкой в бытовых условиях
Реактивная нагрузка в бытовых цепях возникает при подключении устройств с индуктивными (двигатели, трансформаторы) или емкостными характеристиками (конденсаторы, импульсные блоки питания). Основная особенность такой нагрузки – сдвиг фаз между током и напряжением, который снижает коэффициент мощности и вызывает дополнительные потери энергии в сети.
В типичной домашней электросети индуктивный характер нагрузки доминирует. Например, электродвигатели стиральных машин или компрессоры холодильников создают фазовый сдвиг до 60°, что уменьшает активную мощность при неизменной полной мощности. Это приводит к увеличению тока, создающего дополнительное тепловое напряжение на проводке и повышенный износ контактов выключателей и розеток.
При наличии значительного количества реактивных нагрузок рекомендуется применять корректирующие элементы. Конденсаторные блоки малого номинала (от 1 до 10 мкФ) позволяют частично компенсировать индуктивную составляющую и повысить cosφ до 0.95 и выше. Это снижает ток нагрузки и уменьшает тепловую нагрузку на кабельные линии.
Еще одна проблема – помехи, возникающие при коммутации реактивной нагрузки. При отключении индуктивных нагрузок на контактах выключателей могут возникать высоковольтные импульсы (до 1000 В), сокращающие срок службы оборудования. Для защиты используются варисторы и RC-цепи, устанавливаемые параллельно контактам.
Следует избегать одновременного включения нескольких мощных реактивных нагрузок. Например, запуск стиральной машины и пылесоса может привести к кратковременному скачку тока, превышающему номинал автомата, особенно в сетях старого образца с проводкой сечением менее 2.5 мм².
В условиях современного дома с обилием импульсных источников питания важно учитывать и емкостную реактивность. Хотя она оказывает меньший эффект на токовые характеристики, она может вызывать резонансные явления при совмещении с индуктивными нагрузками. Это может привести к нестабильности напряжения и повреждению электроники.
Для повышения надежности работы цепей с реактивной нагрузкой рекомендуется:
- использовать устройства с коррекцией коэффициента мощности (PFC);
- устанавливать сетевые фильтры и защиту от перенапряжения;
- проверять соответствие сечения проводов предполагаемой нагрузке;
- избегать несимметричной нагрузки фаз при трехфазных вводах.
Игнорирование особенностей реактивной нагрузки в быту может привести к перегреву электропроводки, ложным срабатываниям защиты и снижению ресурса оборудования.
Влияние комбинированной нагрузки на стабильность напряжения
Комбинированная нагрузка включает резистивные, индуктивные и ёмкостные элементы, работающие одновременно в одной цепи. Такая конфигурация влияет на форму синусоиды напряжения и может вызывать колебания уровня напряжения, особенно при резких изменениях тока нагрузки.
Основная проблема – изменение полного сопротивления цепи во времени. При преобладании индуктивной составляющей происходит сдвиг фаз между током и напряжением, что снижает коэффициент мощности и увеличивает реактивные потери. Это создаёт дополнительные токи в сети, вызывающие просадки напряжения.
Наличие ёмкостных элементов может привести к перенапряжениям, особенно при резонансных условиях. В сетях с низким уровнем короткого замыкания даже незначительные ёмкости способны вызвать колебания напряжения, проявляющиеся в виде высокочастотных выбросов и неустойчивости работы подключённых устройств.
Для обеспечения стабильности напряжения при комбинированной нагрузке рекомендуется установка компенсирующих устройств: синхронных компенсаторов, статических вар-компенсаторов (SVC) или динамических систем регулирования напряжения (DVR). Эти решения позволяют управлять реактивной мощностью и минимизировать флуктуации напряжения в реальном времени.
Кроме того, следует применять фильтры гармоник, особенно при наличии нелинейной составляющей в нагрузке, чтобы исключить влияние высокочастотных искажений на регулирование напряжения. Мониторинг фазного сдвига и автоматическая коррекция коэффициента мощности повышают эффективность стабилизации.
Методы расчета мощности при различных типах нагрузок
Для точного расчета мощности в электрических цепях необходимо учитывать характер нагрузки: активный, реактивный или смешанный. Каждый тип требует применения конкретных формул и подходов.
- Активная нагрузка: в таких цепях ток и напряжение совпадают по фазе. Мощность рассчитывается по формуле:
P = U × I,
гдеP– активная мощность в ваттах,U– напряжение в вольтах,I– ток в амперах. - Индуктивная или ёмкостная нагрузка: присутствует сдвиг фаз между током и напряжением. Здесь важно учитывать коэффициент мощности (cos φ):
P = U × I × cos φ
При отсутствии значения cos φ его можно определить с помощью измерительных приборов (например, фазометра) или вычислить из активной и полной мощности:cos φ = P/S. - Полная мощность используется при проектировании и выборе оборудования. Она рассчитывается как:
S = U × I,
измеряется в вольт-амперах (ВА). - Реактивная мощность определяется по формуле:
Q = U × I × sin φ,
гдеQ– реактивная мощность в вар,sin φ– синус угла между током и напряжением. Значение φ можно найти через арккосинус от cos φ. - Смешанная нагрузка: применяется метод векторного сложения активной и реактивной мощностей. Полная мощность:
S = √(P² + Q²)
Этот подход необходим при подборе источников питания и защиты оборудования.
Для цепей переменного тока важно учитывать форму сигнала: в случае искажённой синусоиды используются методы гармонического анализа и расчёт с применением коэффициента искажения формы тока (THD).
Рекомендуется использовать приборы комплексного анализа мощности (например, ваттметры с функцией измерения фазового угла), особенно при расчётах в промышленных сетях с нелинейной нагрузкой.

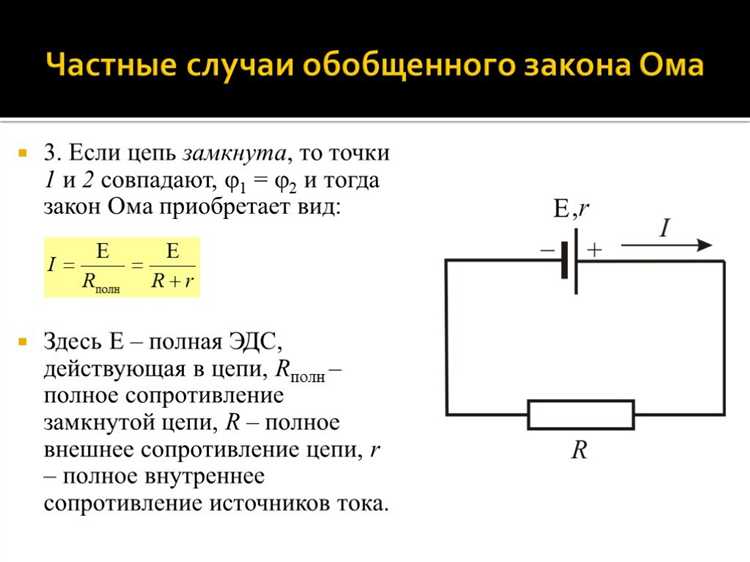

Как выбрать нагрузку при проектировании цепи постоянного тока
При выборе нагрузки важно учитывать номинальное напряжение и ток, чтобы избежать перегрева и выхода из строя компонентов. Расчет нагрузки начинается с определения потребляемой мощности (P) по формуле P = U × I, где U – напряжение источника, I – рабочий ток нагрузки.
Для резистивной нагрузки определяющим параметром является сопротивление, которое рассчитывается как R = U / I. При этом мощность, выделяемая на резисторе, должна быть на 20–30% выше расчетной для надежной работы и компенсации пиковых нагрузок.
Если нагрузка включает активные элементы (например, светодиоды или двигатели), необходимо учитывать их характеристики и режимы работы: ток пуска, максимальный ток, режимы импульсных нагрузок. В таких случаях рекомендуется выбирать нагрузочные элементы с запасом по току не менее 1,5–2 раза от максимального рабочего значения.
Для обеспечения стабильности работы цепи с индуктивными нагрузками следует предусмотреть защитные элементы – диоды или варисторы, снижающие напряжения обратной ЭДС. Это уменьшит износ ключевых компонентов и повысит долговечность цепи.
При проектировании важно учитывать допустимый температурный режим нагрузки. Резисторы и активные элементы с тепловым сопротивлением должны иметь место для охлаждения или дополнительные радиаторы, если выделяемая мощность превышает 0,5 Вт.
Также учитывайте тип питания: при нестабильном напряжении стоит выбирать нагрузку с возможностью работы в широком диапазоне напряжений или добавлять стабилизирующие элементы. Это повысит надежность работы всей системы.
В конечном счете, нагрузка должна соответствовать проектным требованиям по мощности, току, напряжению и режиму работы без превышения максимальных технических характеристик, чтобы обеспечить безопасность и стабильность цепи постоянного тока.
Риски перегрузки и способы защиты цепей с переменной нагрузкой
Перегрузка электрической цепи возникает при превышении допустимой силы тока, что приводит к перегреву проводников и снижению срока службы оборудования. В цепях с переменной нагрузкой риск перегрузки особенно высок из-за пиковых значений тока, возникающих при включении мощных устройств или колебаниях потребления.
Основные риски перегрузки: разрушение изоляции, деформация и оплавление контактов, возгорание оборудования и проводки, нарушение работы защитных устройств и повышение вероятности коротких замыканий.
Для защиты таких цепей применяют комбинированные методы контроля и ограничения тока. Наиболее эффективны автоматические выключатели с настройкой срабатывания по времени и току, учитывающие инерционность нагрузки. Дифференциальные автоматы обеспечивают защиту от утечки и повышают безопасность.
Использование реле перегрузки с тепловыми или электронными датчиками позволяет своевременно отключать цепь при достижении критических значений тока. В системах с высокими динамическими нагрузками рационально применять адаптивные защитные устройства, способные изменять параметры срабатывания в зависимости от характера нагрузки.
Правильный подбор сечения проводников с запасом не менее 20% от расчетного тока снижает риск перегрева и повышает надежность. Важно также регулярно проводить техническое обслуживание и измерения сопротивления изоляции, чтобы исключить скрытые дефекты.
Для оптимизации работы цепи с переменной нагрузкой рекомендуется интеграция систем мониторинга в реальном времени. Такие системы фиксируют колебания тока и напряжения, позволяя оперативно реагировать на перегрузки и предотвращать аварии.
Вопрос-ответ:
Что понимается под нагрузкой в электрической цепи?
Нагрузка — это элемент или группа элементов в цепи, которые потребляют электрическую энергию и преобразуют её в другие виды энергии, например, тепло, свет или механическую работу. Это может быть лампочка, электродвигатель или любой другой прибор, подключённый к источнику питания.
Какие существуют основные типы нагрузок в электрических цепях?
Существует несколько видов нагрузок, которые различаются по своим характеристикам. Основные типы — активная нагрузка (например, резисторы), реактивная нагрузка (катушки индуктивности и конденсаторы) и сложная нагрузка, которая сочетает в себе активные и реактивные компоненты. Каждый из этих типов влияет на параметры цепи по-разному.
Как реактивная нагрузка влияет на работу электрической цепи?
Реактивная нагрузка не потребляет энергию в привычном смысле, а запасает её в магнитном или электрическом поле, а затем возвращает обратно в цепь. Это приводит к сдвигу фаз между напряжением и током, что влияет на коэффициент мощности и может увеличивать потери в проводниках и трансформаторах.
Почему важно учитывать тип нагрузки при проектировании электрической системы?
Тип нагрузки влияет на распределение напряжений и токов в системе, а также на её устойчивость и эффективность. Например, наличие реактивных нагрузок может потребовать установки компенсирующих устройств для повышения коэффициента мощности и снижения потерь. Игнорирование этих факторов может привести к перегрузкам, снижению срока службы оборудования и увеличению затрат на электроэнергию.
Какие параметры нагрузки обычно измеряют для оценки её характеристик?
Для оценки нагрузки измеряют силу тока, напряжение, активную мощность, реактивную мощность и коэффициент мощности. Эти параметры помогают понять, как нагрузка влияет на работу цепи и позволяют принять решения по оптимизации системы и выбору оборудования.
