Однофазный счётчик устанавливается в сетях с напряжением 220 В и используется в основном в жилых домах и квартирах. Он подходит для измерения потребления электроэнергии бытовыми приборами, суммарная мощность которых редко превышает 10 кВт. Такие счётчики бывают индукционные и электронные. Современные модели поддерживают функции многотарифного учёта, что позволяет снизить расходы при использовании электроэнергии в ночное время.
Трёхфазный счётчик предназначен для работы в сетях с напряжением 380 В. Его применяют в частных домах с высоким энергопотреблением, мастерских, а также на производственных объектах. Трёхфазное подключение позволяет равномерно распределить нагрузку, избежать перекоса фаз и снизить потери. При установке таких счётчиков требуется согласование с сетевой организацией и соблюдение требований ПУЭ.
Выбор между однофазным и трёхфазным счётчиком зависит от характера нагрузки и доступной линии питания. Если в доме используется электроплита, бойлер или система отопления с общей мощностью выше 10 кВт, установка трёхфазного счётчика становится необходимой. В остальных случаях достаточно однофазного варианта, особенно если подключение к трёхфазной сети отсутствует технически или юридически.
Перед покупкой рекомендуется уточнить тип подключения у поставщика электроэнергии, а также проверить соответствие счётчика классу точности, заявленному в договоре энергоснабжения. Для бытового использования чаще всего применяются устройства с классом точности 1,0 или 2,0. Для коммерческого учёта – не ниже 1,0.

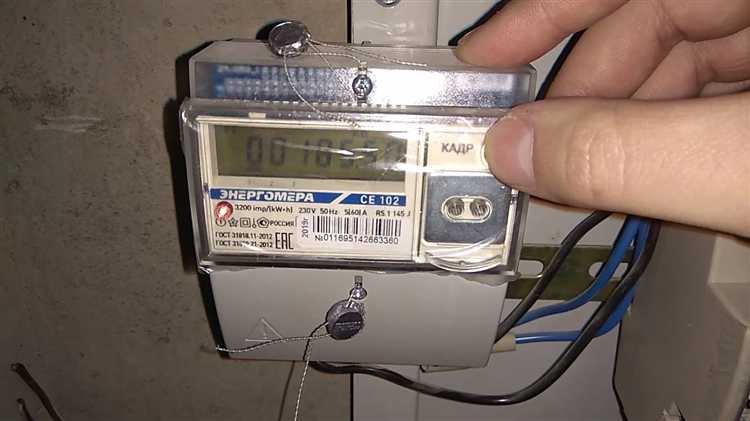

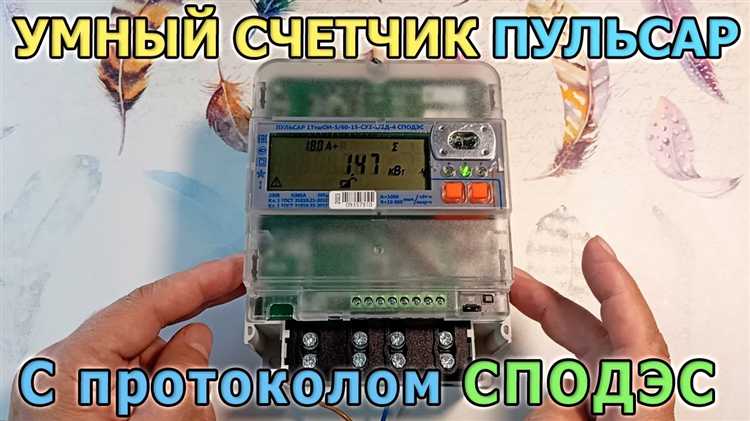

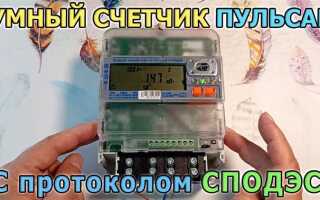

Как отличить однофазный счетчик от трехфазного по внешнему виду и маркировке
Количество клемм. У однофазного счетчика – 4 клеммы: две для подключения фазы и нуля на входе, две – на выходе. У трехфазного – 8 или 9 клемм: три фазы и ноль на входе, три фазы и ноль на выходе, дополнительная клемма – для заземления или контрольных цепей.
Надписи на корпусе. На лицевой панели указывается тип сети. Для однофазного: ~220 В или 1-ф. Для трехфазного: 3×220/380 В, 3-ф, 3×230/400 В – в зависимости от стандарта.
Обозначение модели. Буквы и цифры в маркировке нередко содержат информацию о числе фаз. Например, обозначения с «1» – однофазные (пример: СЕ102), с «3» – трехфазные (пример: СЕ303).
Габариты. Трехфазные счетчики крупнее из-за количества токовых цепей. Корпус шире, глубже, больше по весу.
Схема подключения. Схема, нанесенная на корпус, помогает быстро понять тип счетчика. У однофазного – простая линия с двумя парами соединений. У трехфазного – более сложная, с тремя токовыми и тремя напряженческими цепями.
Наличие индикации фаз. У трехфазных моделей часто есть три индикатора для контроля каждой фазы. У однофазных – только один.

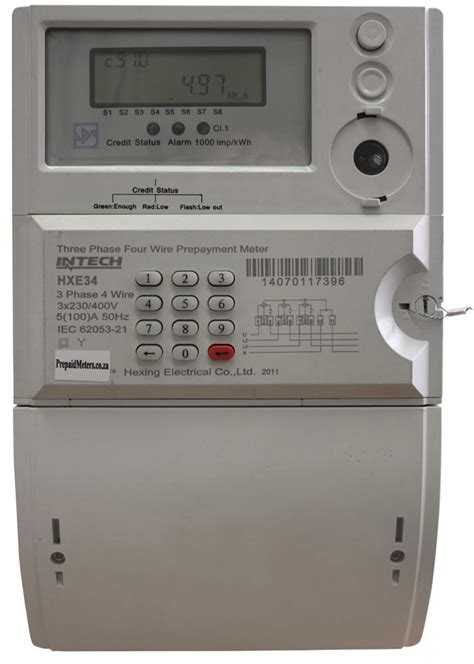

В каких случаях устанавливается однофазный счетчик, а когда требуется трехфазный
Выбор типа счетчика зависит от характеристик подключаемой нагрузки и технических условий электроснабжения.
- Однофазный счетчик устанавливается при подключении к сети 220 В.
- Трехфазный – при подключении к сети 380 В.
Однофазный счетчик подходит для объектов с потребляемой мощностью до 10–15 кВт. Это характерно для:
- квартир с электрическими плитами;
- частных домов без мощных потребителей;
- небольших офисов и торговых точек;
- гаражей и подсобных помещений.
Трехфазный счетчик требуется в следующих случаях:
- Подключение оборудования с трехфазными электродвигателями.
- Планируемая нагрузка превышает 15 кВт.
- Здание подключено по проекту к трехфазной сети.
- Наличие электрокотлов, тепловых насосов, сварочных аппаратов и других энергоемких установок.
Также установка трехфазного счетчика может быть обязательной по условиям техприсоединения, даже при незначительной нагрузке. Это уточняется в технических условиях, выданных сетевой организацией.

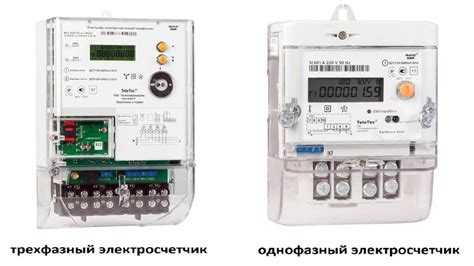

Особенности подключения однофазных и трехфазных счетчиков
Подключение счетчиков зависит от числа фаз в электросети и схемы учета. Неправильное подключение приводит к некорректному учету или повреждению оборудования.
- Однофазные счетчики рассчитаны на напряжение 220 В и ток до 60 А. Используются в жилых домах и небольших офисах.
- Подключаются по 2- или 4-проводной схеме. В 2-проводной – фаза и ноль, в 4-проводной – фаза, ноль и два провода к нагрузке.
- Фаза подключается к первому зажиму, ноль – ко второму. Третий и четвертый – выходы на нагрузку.
- Счетчик должен быть опломбирован, а доступ к контактной группе – ограничен.
- Перед установкой проверяется соответствие номинала тока и схемы сети.
- Трехфазные счетчики работают в сетях 380/400 В, применяются в промышленности и частных домах с высокой нагрузкой.
- Существуют прямого включения (до 100 А) и трансформаторные (через ТТ).
- При прямом включении используется 3 фазы и ноль. Зажимы: 1–2 – фаза A, 3–4 – фаза B, 5–6 – фаза C, 7–8 – ноль.
- В трансформаторных схемах зажимы распределяются иначе: токовые цепи подключаются через трансформаторы тока, напряженческие – напрямую.
- Нарушение полярности или последовательности фаз приводит к некорректной работе прибора.
- Монтаж производится по паспорту модели, с учётом ГОСТ 31818.11 и ПУЭ.
Перед подключением обязательна проверка схемы, заземления и целостности проводников. Установка выполняется квалифицированным электриком с допуском не ниже III группы по электробезопасности.

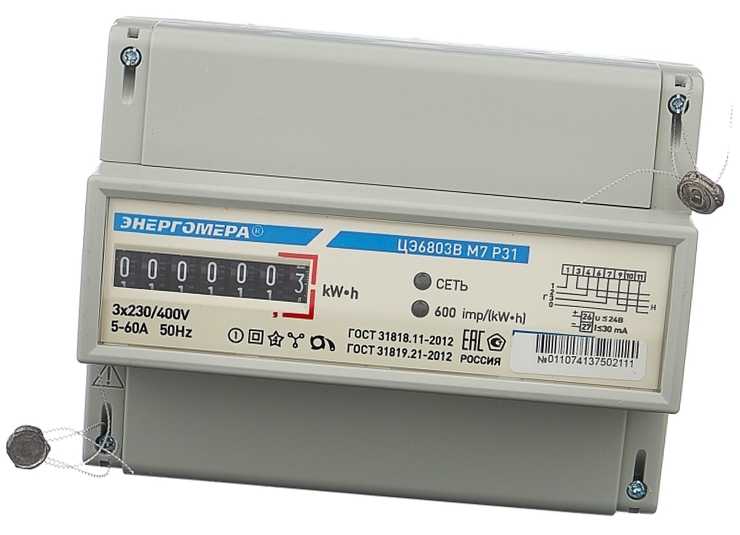

Поддерживают ли разные типы счетчиков прямое и трансформаторное включение
Однофазные счетчики электроэнергии почти всегда рассчитаны на прямое включение. Они подключаются непосредственно к сети с номинальным током до 60–100 А. Это упрощает установку и подходит для бытовых и маломощных промышленных нагрузок.
Трехфазные счетчики бывают двух типов: для прямого и трансформаторного включения. Модели прямого включения работают при токах до 100 А, обычно применяются в небольших производственных помещениях или в коммерческом секторе. При необходимости учета в сетях с нагрузкой свыше 100 А используются трансформаторные счетчики, подключаемые через измерительные трансформаторы тока и напряжения. Это требуется при токах 150 А и выше, когда прямое включение становится невозможным по условиям допустимой мощности и точности измерений.
Перед выбором счетчика нужно точно знать параметры сети. При расчете проекта важно учитывать, что трансформаторные счетчики требуют правильной настройки коэффициента трансформации. Ошибки при указании коэффициента в расчетах ведут к искажению данных по потреблению.
При замене оборудования необходимо учитывать, что счетчики с трансформаторным включением не могут быть установлены напрямую в сеть без соответствующих трансформаторов. Аналогично, прямого типа устройства не подходят для высоких токов, превышающих их номинальные значения, даже при наличии трансформаторов.
Какие параметры отображаются на дисплеях однофазных и трехфазных моделей
Трехфазные устройства показывают значительно больше информации. Помимо суммарной активной энергии по всем фазам, отображаются отдельные показания по каждой фазе (A, B, C). Также доступны данные о реактивной энергии (квар·ч), косинус фи (cos φ), активная и полная мощность по фазам, дисбаланс токов и напряжений. Отдельные модели поддерживают отображение последовательности фаз и предупреждают о нарушении чередования.
Рекомендуется использовать модели с возможностью переключения между отображаемыми параметрами кнопкой или автоматически. Наличие индикаторов перегрузки, сбоев и обратного тока повышает точность диагностики состояния сети. При выборе прибора стоит учитывать необходимость отображения как минимум активной и реактивной энергии, фазных токов и напряжений для точного анализа нагрузки.
Сравнение точности измерений при использовании однофазных и трехфазных счетчиков
Однофазные счетчики имеют класс точности, обычно варьирующийся от 1,0 до 2,0, что отражает допустимую погрешность в пределах 1–2% при нормальных условиях эксплуатации. Такие приборы подходят для жилых домов и объектов с небольшой нагрузкой, где нагрузка незначительно меняется и не имеет выраженных фазовых сдвигов.
Трехфазные счетчики чаще выпускаются с классами точности 0,5 и 1,0, что обеспечивает меньшую погрешность – от 0,5% до 1%. Это достигается за счет измерения параметров по каждой фазе отдельно и последующего суммирования, что минимизирует влияние фазовых перекосов и несимметричных нагрузок. В промышленности и крупных объектах с разнообразным потреблением электроэнергии точность трехфазных приборов позволяет точнее учитывать реальный расход.
Однофазные счетчики менее устойчивы к искажениям синусоиды и колебаниям напряжения, что снижает точность измерений при наличии гармоник и изменениях нагрузки. В трехфазных системах многоканальные счетчики лучше справляются с такими помехами за счет встроенных фильтров и алгоритмов коррекции.
Рекомендация: для бытового использования при стабильной нагрузке достаточно однофазного счетчика с классом точности 2,0. При наличии трехфазной сети и более сложных условий эксплуатации выбор в пользу счетчиков класса 1,0 или 0,5 обеспечивает более точный учет и снижение потерь.
Порядок опломбировки и регистрации счетчиков в энергоснабжающей организации
Установка счетчика требует обязательной опломбировки сотрудниками энергоснабжающей компании. Для этого необходимо подать заявку на ввод прибора учета в эксплуатацию с указанием модели и серийного номера счетчика.
После установки счетчика специалисты проводят проверку его технического состояния, соответствия нормативам и правильности монтажа. При положительном результате на корпусе устанавливается заводская или фирменная пломба.
Пломбы ставятся на клеммной коробке и месте подключения проводов, чтобы исключить несанкционированный доступ к внутренним элементам.
Следующий этап – оформление акта ввода прибора учета в эксплуатацию с фиксацией первоначальных показаний. Документ подписывается представителем энергоснабжающей организации и владельцем объекта.
После регистрации счетчика в базе данных компании владелец получает подтверждение о начале учета электроэнергии по новому прибору. При замене или ремонте счетчика процедура опломбировки и регистрации повторяется.
Без соблюдения этого порядка энергоснабжающая организация вправе отказаться от учета потребленной электроэнергии по данному счетчику.

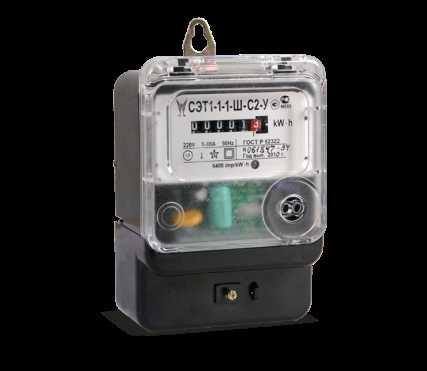

Как выбрать счетчик по мощности и классу точности для домашней и производственной нагрузки
При выборе счетчика электроэнергии важно учитывать максимальную нагрузку и условия эксплуатации. Для домашних нужд обычно выбирают однофазные счетчики с номинальным током от 5 до 60 А. Если суммарная мощность приборов превышает 10 кВт, стоит рассмотреть трехфазные модели с номиналом 5/80 А или выше.
Для производственных объектов с большими нагрузками используют трехфазные счетчики с номинальным током 5/100 А, 5/150 А и выше. Такой запас по току позволяет избежать перегрузок и повышает срок службы прибора.
Класс точности напрямую влияет на точность измерения и определяется ГОСТом или международными стандартами. Для бытовых нужд достаточно счетчиков класса 2.0, которые допускают погрешность до 2%. Для производственных и коммерческих объектов рекомендуются счетчики с классом точности 1.0 или 0.5, чтобы минимизировать потери при учете большого объема потребления.
При выборе учитывайте тип нагрузки – индуктивная, активная или смешанная – поскольку на точность могут влиять искажения гармоник. Для сложных электрических систем лучше использовать счетчики с расширенным диапазоном измерений и защитой от скачков напряжения.
Рекомендуется приобретать приборы с сертификатами и разрешениями для применения в вашей стране, что гарантирует соответствие заявленным параметрам и безопасность.
Вопрос-ответ:
Чем однофазный счетчик электроэнергии отличается от трехфазного?
Однофазный счетчик предназначен для учета энергии в сетях с одним фазным проводом и нейтралью, обычно используется в жилых домах и небольших объектах. Трехфазный счетчик применяется в сетях с тремя фазами и нейтралью, чаще встречается на предприятиях или в крупных зданиях, где нагрузка распределяется по трем фазам. Трехфазный прибор позволяет учитывать энергию более точно при работе с промышленным оборудованием и мощными электроприборами.
Как выбрать подходящий счетчик для квартиры?
Выбор зависит от типа электросети и потребляемой мощности. В большинстве квартир используется однофазная сеть, поэтому обычно устанавливают однофазный счетчик. Если же в квартире подключено большое количество мощных приборов или предусмотрена трехфазная сеть, то выбирают трехфазный счетчик. Также стоит учитывать класс точности и дополнительные функции, такие как возможность дистанционного снятия показаний.
Какие особенности у трехфазных счетчиков при установке?
Трехфазные счетчики требуют подключения к каждой из трех фаз и нейтрали, что сложнее, чем установка однофазного прибора. Для их правильной работы важно соблюдать полярность и последовательность подключения фаз. Иногда требуется профессиональная настройка и проверка, чтобы исключить ошибки в измерениях. Также такие счетчики могут иметь дополнительные функции, например, контроль мощности по каждой фазе.
Можно ли заменить однофазный счетчик на трехфазный без изменения электропроводки?
В большинстве случаев нет, потому что однофазный счетчик рассчитан только на один фазный провод и нейтраль, а трехфазный требует подключения всех трех фаз. Если электропроводка не рассчитана на три фазы, замена без переделки сети невозможна. Для подключения трехфазного счетчика необходимо наличие трехфазного ввода и соответствующая разводка проводов.
Как влияет тип счетчика на точность учета электроэнергии?
Точность учета зависит от конструкции и класса точности прибора. Однофазные счетчики подходят для простых нагрузок и обычно имеют достаточно высокую точность при стандартных условиях. Трехфазные счетчики обеспечивают точный учет в более сложных сетях с разнофазными нагрузками и при больших мощностях. В обоих случаях важно выбирать счетчик с подходящим классом точности, чтобы получить корректные показания.
