Что такое отключающая способность автоматического выключателя

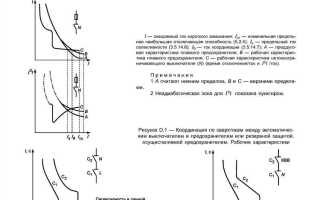

Отключающая способность автоматического выключателя – это максимальный ток короткого замыкания, который устройство способно отключить без повреждений и сохранением работоспособности. Она измеряется в килоамперах (кА) и указывается на корпусе аппарата. Для бытовых и офисных сетей чаще всего используются выключатели с отключающей способностью от 4,5 до 6 кА, для промышленных объектов – от 10 до 50 кА и выше.

Недостаточная отключающая способность приводит к разрушению выключателя при коротком замыкании, что может вызвать пожар или отказ всей электрической системы. Поэтому при выборе устройства необходимо знать расчетный ток КЗ в точке установки. Этот параметр зависит от мощности трансформатора, расстояния до точки КЗ, сечения проводников и их материала.

Рекомендовано: всегда проводить расчет токов КЗ с учетом нормативных документов (например, ПУЭ) и использовать программное обеспечение для моделирования коротких замыканий. При отсутствии точных расчетов – выбирать выключатель с заведомо повышенной отключающей способностью, особенно в щитах с подводом от мощных фидеров или трансформаторов.

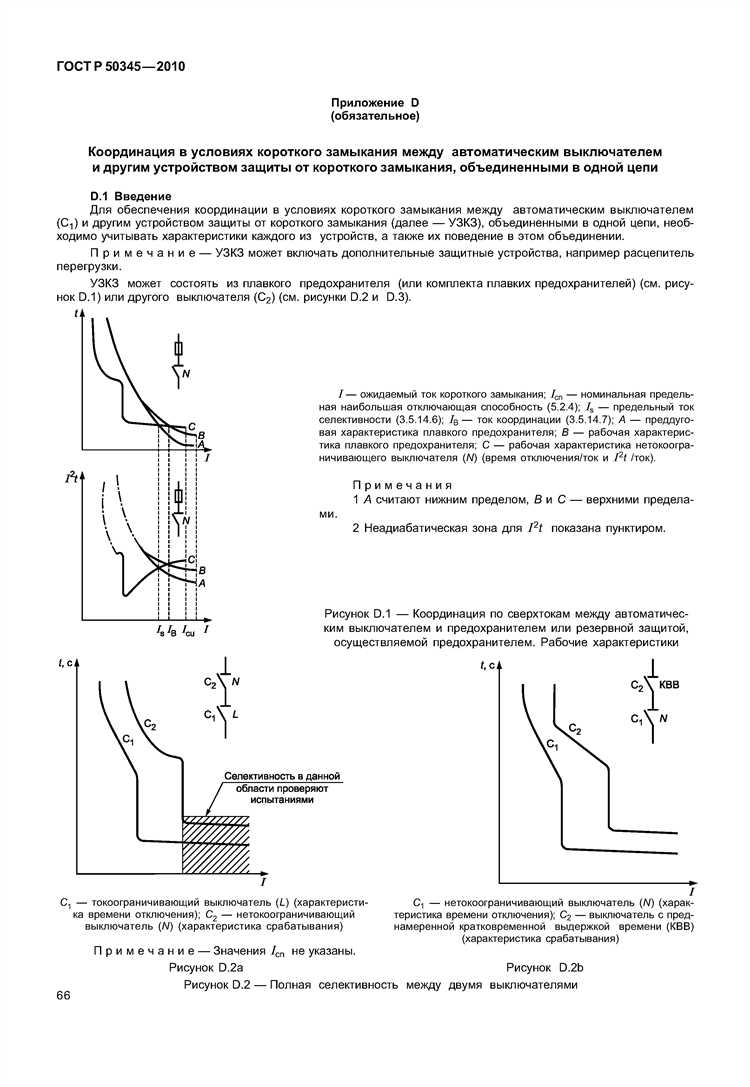

Современные выключатели могут иметь две характеристики: номинальную отключающую способность (Icn) – гарантированный уровень защиты и предельную отключающую способность (Ics) – максимальный ток, который устройство может отключить один раз без гарантии сохранения функциональности. Для надежной защиты важно выбирать выключатель с Icn не ниже расчетного тока КЗ.

Что означает отключающая способность и как её определить по маркировке

Маркировка обычно содержит числовое значение, например 6 кА или 10 кА. Это означает, что выключатель выдержит отключение тока КЗ до 6000 или 10000 ампер соответственно. Значение выбирается в зависимости от предполагаемого уровня короткого замыкания в точке установки.

Для бытовых щитов в квартирах и частных домах достаточно отключающей способности 4.5 или 6 кА. В многоэтажных зданиях с трансформаторными подстанциями может потребоваться 10 кА. Установка выключателя с недостаточной отключающей способностью приведёт к разрушению аппарата при аварии.

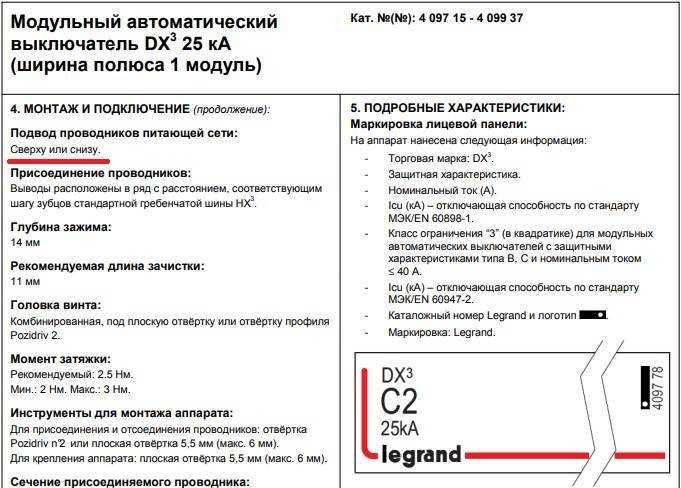

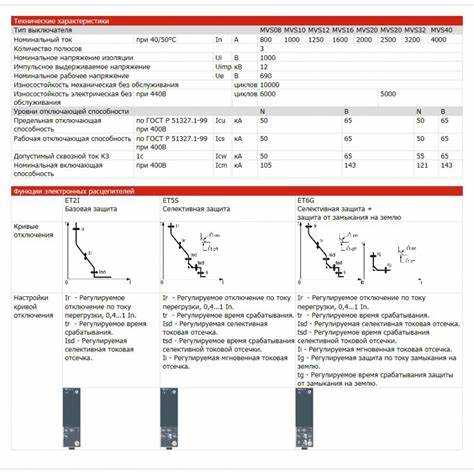

Чтобы найти нужное значение на изделии, ищите обозначения типа «Icn 6000» или просто «6kA». Если на корпусе указано несколько значений, например «Icu 10kA / Ics 7.5kA», первое показывает предельную отключающую способность, второе – рабочую, то есть ту, при которой выключатель сохраняет работоспособность после срабатывания.

Проверяйте, соответствует ли маркировка требованиям ПУЭ и условиям вашей электросети. При сомнениях ориентируйтесь на данные проектной документации или выполняйте расчёт токов КЗ в точке подключения.

Влияние отключающей способности на выбор автоматического выключателя для квартиры

Отключающая способность – ключевой параметр, определяющий, способен ли автоматический выключатель безопасно отключить ток короткого замыкания без разрушения. В многоквартирных домах уровень короткого замыкания может достигать 4,5–6 кА, особенно при близком расположении щита к трансформаторной подстанции.

• Для квартир в типовых многоэтажных зданиях 5–9 этажей минимально допустимая отключающая способность – 4,5 кА (модель C45, BA47-29 и др.).
• Если щит находится в непосредственной близости от вводного распределительного устройства (ВРУ), рекомендуется использовать автоматы на 6 кА. Это снижает риск разрушения при КЗ.
• Автоматы с отключающей способностью 10 кА и выше применимы в домах с мощными системами электроснабжения или частных распределительных щитах на вводе – их использование в квартире избыточно и нецелесообразно по стоимости.

При выборе автоматов необходимо ориентироваться не на номинал тока, а на данные проектной документации или расчёты предполагаемого тока короткого замыкания. Обычная ошибка – установка дешёвых моделей на 3 кА, что недопустимо в большинстве квартир с алюминиевыми или медными стояками.

1. Уточните расстояние от щита до подстанции или ВРУ.
2. Проверьте данные энергоснабжающей организации по расчетному току КЗ.
3. Выберите автомат с отключающей способностью ≥ 6 кА, если ток КЗ превышает 3,5 кА.

Пренебрежение отключающей способностью приводит к перегреву, оплавлению корпуса и даже возгоранию. Безопасный выбор – автомат с запасом по отключающей способности минимум на 25% выше расчетного тока КЗ.

Отключающая способность в сетях с различными уровнями короткого замыкания

Уровень тока короткого замыкания (КЗ) в электрических сетях определяется мощностью питающего трансформатора, удалённостью от источника питания и конфигурацией сети. Для корректного выбора автоматического выключателя необходимо учитывать фактический расчетный ток КЗ в конкретной точке установки устройства.

В низковольтных сетях (до 100 кА) ток КЗ может значительно варьироваться. В распределительных щитах, питаемых от трансформаторов 630–1000 кВА, типичное значение тока КЗ составляет 20–40 кА. При использовании выключателя с отключающей способностью менее расчетного значения возможен его разрушительный отказ. Для защиты от подобных ситуаций следует выбирать выключатели с запасом не менее 20% от расчетного тока КЗ.

В сетях ближе к источнику питания, особенно на вводах в здания от мощных подстанций, токи КЗ могут достигать 50–80 кА. В этих случаях требуется применение выключателей с отключающей способностью не ниже 100 кА. Использование устройств с меньшими характеристиками категорически недопустимо даже при наличии устройств селективной защиты ниже по уровню.

В удалённых точках сети, например в конечных потребительских щитах, ток КЗ может снижаться до 3–6 кА. В таких случаях нет необходимости в установке дорогих выключателей с высокой отключающей способностью – достаточно 10 кА. Однако недопустимо занижать характеристики «на глаз»: только расчет с учетом сопротивления линии даёт корректные данные.

Рекомендуется использовать следующую ориентировочную градацию для выбора выключателей в зависимости от уровня КЗ:

При модернизации сетей обязательно проверяется соответствие установленного выключателя новым расчетным токам КЗ. Недопустимо сохранять ранее подобранные устройства без повторного анализа, особенно при увеличении мощности трансформаторов или изменении схемы питания.

Различия между номинальным током и током отключения

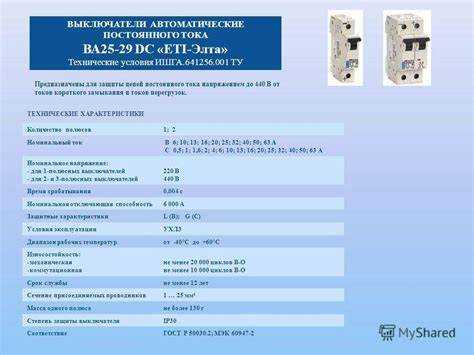

Ток отключения (или отключающая способность) – это предельное значение тока короткого замыкания, при котором выключатель гарантированно размыкает цепь без разрушения. Он указывается в килоамперах (кА). Распространённые значения – 4.5, 6, 10, 25 кА.

Принципиальное отличие: номинальный ток определяет рабочий режим автомата, тогда как ток отключения связан исключительно с аварийными ситуациями. Нельзя подбирать автомат, ориентируясь только на номинал, игнорируя уровень возможного короткого замыкания в сети.

Для бытовой сети с расчетным током КЗ до 3 кА достаточно автомата с отключающей способностью 4.5 кА. В сетях с питающими трансформаторами мощностью выше 100 кВА требуется уже 6 кА и более. Если отключающая способность ниже расчетного тока КЗ – автомат выйдет из строя при первом же коротком замыкании.

Рекомендация: при выборе автоматов всегда учитывать не только номинальный ток нагрузки, но и потенциальный ток короткого замыкания в конкретной точке цепи. Для точного подбора рекомендуется расчет тока КЗ с учетом длины кабеля, сечения и источника питания.

Почему превышение отключающей способности критично для безопасности

Если ток короткого замыкания в цепи превышает отключающую способность автоматического выключателя, устройство не сможет безопасно разорвать цепь. Это приводит к разрушению контактной группы, оплавлению корпуса и возникновению электрической дуги, неуправляемой по времени и направлению. В результате возрастает риск пожара и поражения персонала электрическим током.

Например, автомат с отключающей способностью 6 кА при токе КЗ в 10 кА выходит из строя уже в момент срабатывания. Контакты не успевают разомкнуться до начала дугового пробоя, и часть энергии КЗ переходит в тепловую нагрузку на корпус и клеммы. Такие перегрузки часто сопровождаются выбросом металлических частиц и обугливанием изоляции рядом расположенных кабелей.

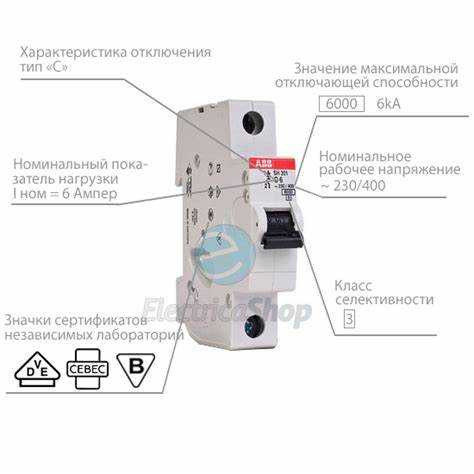

Производители указывают отключающую способность на лицевой панели автомата, обычно в килоамперах (кА). При проектировании щитов и распределительных пунктов необходимо рассчитывать ток КЗ в точке установки с учетом мощности трансформатора, длины кабеля и сечения жил. Только после этого выбирается автомат с соответствующим или большим значением отключающей способности.

Рекомендуется использовать автомат с запасом не менее 25% по отключающей способности относительно рассчитанного тока КЗ. В высокоэнергетических сетях целесообразно применять устройства с отключающей способностью 25–50 кА, особенно на вводах распределительных щитов и вблизи трансформаторов. Игнорирование этих требований приводит к катастрофическим отказам, недопустимым в жилых и промышленных объектах.

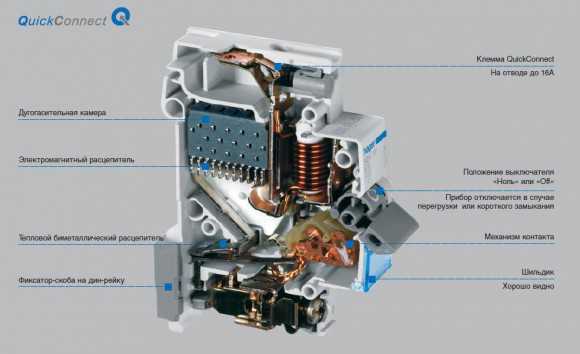

Как выбрать автомат по отключающей способности для промышленного щита

Отключающая способность автомата, или Icn, – ключевой параметр для надежной работы промышленного электрощита. Она определяет максимальный ток короткого замыкания, при котором автомат способен безопасно прервать цепь без повреждений.

Для выбора автомата по Icn необходимо учитывать:

• Максимальный ток короткого замыкания в точке установки, определяемый расчетом или замером. Обычно учитывают пиковое значение тока КЗ, исходя из параметров питающей сети и трансформаторов.
• Рекомендуется выбирать автомат с отключающей способностью минимум на 25–30% выше максимального тока КЗ. Это обеспечивает запас по безопасности и учитывает возможные изменения сети.

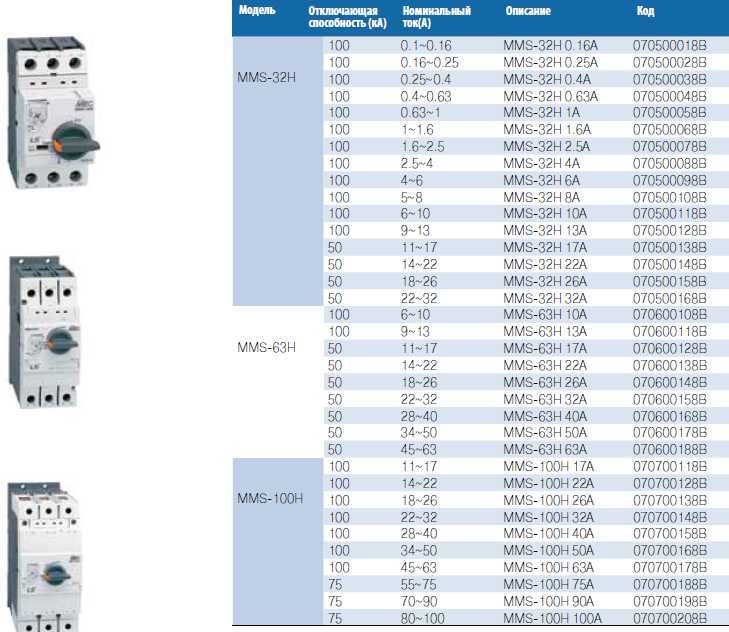

• В промышленности чаще используются автоматы с Icn от 10 кА до 50 кА и выше. Для щитов низковольтных распределительных устройств и силовых панелей рекомендуется минимум 15 кА.
• При наличии нескольких уровней защиты (например, вводные автоматы и групповые) отключающая способность вводного должна превышать сумму потенциальных токов короткого замыкания всех ответвлений.

Особое внимание уделяют:

1. Характеристике сети – наличие трансформаторов, длина линий, тип заземления влияют на величину КЗ.
2. Температурному режиму эксплуатации – высокие температуры снижают токовую нагрузку автоматов, но не влияют на Icn.
3. Совместимости автомата с остальными элементами щита – автомат должен быть одобрен для работы с используемыми кабелями и оборудованием.

Дополнительно рекомендуется:

• Проводить расчёт тока короткого замыкания на стадии проектирования с использованием специализированных программ или по методике ПУЭ.
• Использовать автоматы с сертификатами и техническими паспортами, подтверждающими заявленные характеристики Icn.
• Регулярно проверять состояние автоматов и условий работы щита, чтобы сохранить соответствие требованиям отключающей способности.

Сравнение отключающей способности автоматов разных производителей

Отключающая способность автоматического выключателя (АВ) – ключевой параметр, определяющий максимальный ток короткого замыкания, который аппарат может безопасно прервать без повреждений. У разных производителей этот показатель варьируется и влияет на выбор устройств для конкретных условий эксплуатации.

Крупные европейские бренды, такие как Schneider Electric, ABB и Siemens, предлагают АВ с отключающей способностью от 6 до 25 кА при напряжении 230/400 В. Schneider Electric часто выделяется стабильно высокими показателями в пределах 10-15 кА для бытовых серий и до 25 кА для промышленных решений. ABB сохраняет стабильность в диапазоне 6-15 кА, при этом акцентирует внимание на высоком ресурсе эксплуатации при максимальных токах. Siemens характеризуется более широкой линейкой с отключающей способностью до 20 кА, что выгодно для сложных распределительных сетей.

Китайские производители, например, CHINT и Delixi, в бюджетном сегменте обеспечивают отключающую способность от 4 до 10 кА, что подходит для небольших объектов с ограниченными требованиями к безопасности. При выборе таких автоматов необходимо учитывать потенциально более низкий запас по отключающей способности, что требует тщательного анализа расчетных токов КЗ.

Российские производители, такие как IEK и EKF, предоставляют аппараты с отключающей способностью 6-10 кА, что соответствует большинству жилых и коммерческих объектов. При этом важна сертификация и соответствие стандартам ГОСТ, чтобы гарантировать эксплуатационную надежность в российских сетях.

Рекомендации по выбору базируются на максимальном токе короткого замыкания на вводе распределительной панели. Для жилых зданий достаточно АВ с 6-10 кА, но для промышленных или крупных коммерческих объектов предпочтительнее выбирать аппараты с запасом 15-25 кА, особенно при использовании оборудования европейских брендов. При ограниченном бюджете стоит тщательно проверять технические паспорта и сертификаты, чтобы избежать эксплуатации АВ с недостаточной отключающей способностью, что может привести к выходу из строя и угрозе безопасности.

Проверка отключающей способности при замене старого автомата

Первым шагом необходимо узнать паспортные данные старого автомата, особенно величину его отключающей способности. Обычно для бытовых устройств она варьируется от 4,5 кА до 10 кА. Если отсутствуют документы, стоит измерить параметры сети, чтобы оценить максимальный возможный ток короткого замыкания в месте установки.

При подборе нового автомата отключающая способность должна быть не ниже фактического максимума короткого замыкания. Для жилых зданий обычно рекомендуется минимальный порог в 6 кА, а для промышленных объектов – от 10 кА и выше.

Игнорирование этой характеристики приводит к риску неразрыва цепи при аварийных токах, что способно вызвать серьезные повреждения и возгорания. Поэтому перед установкой обязательно проверяют соответствие новых автоматов требованиям ПУЭ и местных норм по электробезопасности.

При сомнениях допустимо выполнить расчет или замер тока короткого замыкания с помощью специализированного оборудования, либо обратиться к техническому специалисту. Заменяемый автомат не должен иметь меньшую отключающую способность, чем исходный, даже если нагрузка не изменилась.

Вопрос-ответ:

Что такое отключающая способность автоматического выключателя и почему она важна?

Отключающая способность — это максимальный ток короткого замыкания, который автоматический выключатель способен безопасно разорвать без повреждений. Она важна, поскольку определяет, насколько устройство способно защитить электросеть от опасных перегрузок и коротких замыканий, предотвращая повреждение оборудования и возгорания.

Каким образом выбирают автоматический выключатель с нужной отключающей способностью для бытовой электропроводки?

При выборе выключателя учитывают максимальный ток короткого замыкания, который может возникнуть в конкретной электрической сети. Обычно эту величину определяют исходя из характеристик питающей линии и силовых кабелей. Автомат должен иметь отключающую способность не ниже расчетного максимума, чтобы гарантировать надежную защиту и избежать риска повреждений.

Чем отличаются автоматические выключатели с разной отключающей способностью, например на 6 кА и на 10 кА?

Выключатели с большей отключающей способностью могут разрывать более сильные короткие замыкания, то есть способны работать в сетях с более высокими токами аварийных ситуаций. Устройство на 10 кА выдержит более тяжелые условия, чем на 6 кА, и подойдет для более мощных или промышленных установок, тогда как 6 кА чаще используются в бытовых условиях с более низкими токами коротких замыканий.

Какие последствия могут возникнуть при использовании автоматического выключателя с недостаточной отключающей способностью?

Если отключающая способность выключателя ниже, чем максимальный ток короткого замыкания в сети, то при аварийной ситуации устройство может не справиться с размыканием цепи. Это приведет к повреждению выключателя, возможному выходу из строя другого оборудования, а также повышает риск пожара и угрозы безопасности для людей. Поэтому выбор подходящего по параметрам выключателя крайне важен.
