Электрический потенциал является ключевым понятием в теории электрических полей. Он отражает способность пространства передавать энергию зарядов и измеряется в вольтах. С математической точки зрения, потенциал – это скалярная величина, которая напрямую связана с электрическим полем и его источниками, то есть с распределением зарядов в данной области.
Физический смысл потенциала заключается в том, что он указывает на работу, которую необходимо совершить для перемещения единичного положительного заряда из точки, где потенциал равен нулю, в рассматриваемую точку поля. Потенциал представляет собой интеграл силы, действующей на заряд, и отражает энергетическую характеристику электрического поля. Математически это выражается как интеграл по пути вдоль линии поля.
В электротехнике понятие потенциала используется для решения множества практических задач, от моделирования электрических цепей до проектирования электрических машин и устройств. Важно понимать, что потенциал не зависит от пути, по которому перемещается заряд, а лишь от начальной и конечной точек. Это свойство лежит в основе работы с многозвенными цепями и системами с переменными полями.
При проектировании оборудования, как правило, учитывается не только величина потенциала, но и его распределение в пространстве. Например, для минимизации потерь энергии в электрических сетях важно правильно распределять потенциал в проводах и трансформаторах. Влияние внешних факторов, таких как магнитные поля или влияние соседних проводников, может изменять параметры поля, что необходимо учитывать для повышения эффективности и безопасности работы устройств.

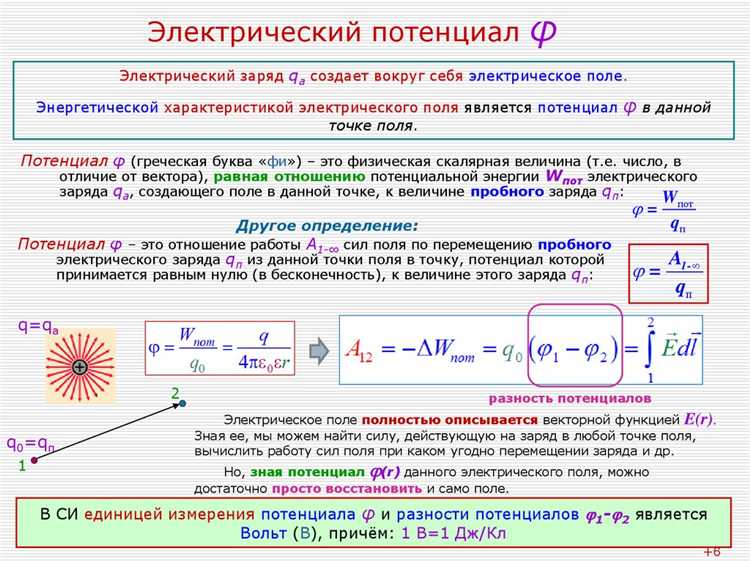

Определение электрического потенциала и его связь с напряжением
Единицей измерения электрического потенциала является вольт (В). Один вольт – это потенциал, при котором работа по перемещению заряда в 1 кулон равна 1 джоулю.
Напряжение между двумя точками электрического поля представляет собой разницу их электрических потенциалов. Напряжение описывает работу, которую необходимо совершить, чтобы переместить единичный заряд между этими точками. Если в одной точке потенциал больше, чем в другой, то напряжение будет положительным, и заряд будет двигаться от области высокого потенциала к области низкого.
Основные характеристики электрического потенциала:
- Потенциал определяется относительно выбранной опорной точки (например, земли).
- Потенциал не зависит от величины заряда, это скалярная величина.
- Электрический потенциал в однородном поле меняется линейно с расстоянием от источника.
Напряжение и потенциал связаны следующим образом: разность потенциалов между двумя точками в электростатическом поле можно выразить как напряжение между ними. Это и есть основное отличие этих двух понятий: потенциал – это свойство конкретной точки, а напряжение – это характеристика взаимодействия двух точек.
Электрическое поле может быть представлено как набор векторов напряженности, но для точек с одинаковым потенциалом линия напряженности будет перпендикулярна к этим линиям потенциала. Это соотношение подтверждает, что изменение напряжения связано с разностью потенциалов на разных точках поля.
В реальных электрических цепях напряжение напрямую связано с возможностью выполнения работы (например, движением электронов по проводнику), что позволяет использовать его для понимания работы различных электрических устройств.

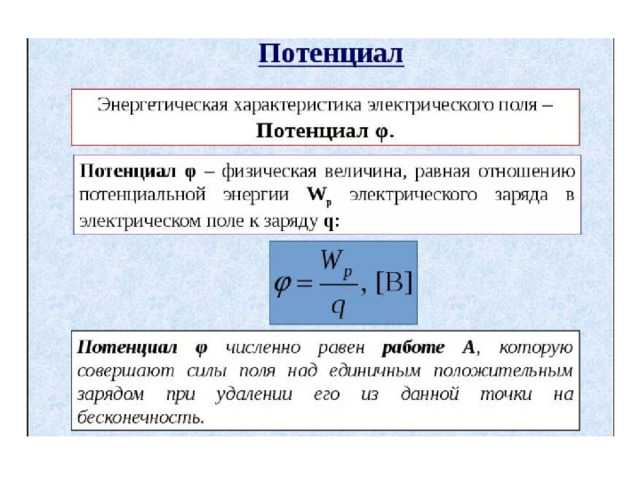

Роль потенциала в анализе электрических цепей
Потенциал в электротехнике описывает состояние электрического поля, которое влияет на распределение зарядов в проводниках. Он тесно связан с напряжением, которое определяет разницу потенциалов между двумя точками. Для анализа электрических цепей знание потенциала позволяет упростить расчёты и точнее определить параметры работы элементов цепи.
Основное применение потенциала в анализе электрических цепей заключается в его использовании для моделирования электрического поля и определения токов через элементы цепи. При расчёте напряжений на различных участках цепи важно учитывать, как потенциал распределяется по проводникам. Это позволяет точно вычислить падение напряжения на элементах, таких как резисторы, и использовать законы Кирхгофа для анализа сложных схем.
Метод потенциалов представляет собой удобный инструмент при анализе многозвенных цепей. Он основывается на выборе потенциальных точек, относительно которых измеряется напряжение. Это позволяет значительно упростить задачу, особенно в случае сложных соединений и параллельных ветвей. Например, в цепи с несколькими источниками напряжения метод позволяет свести систему уравнений к более компактной форме, ускоряя решение.
Использование потенциала в решении цепей с постоянными источниками требует определения распределения потенциалов по каждому узлу цепи. После этого применяются методы расчёта токов, используя известные законы, такие как закон Ома или законы Кирхгофа для токов и напряжений. Важно отметить, что в цепях с переменными источниками напряжения метод потенциалов также применим, но требует учёта фазовых сдвигов и временных изменений величин.
Преимущества метода потенциалов включают упрощение расчётов в сложных цепях, возможность точного вычисления напряжений и токов в различных точках схемы и оптимизацию процесса проектирования электрических систем. Этот метод особенно полезен в случаях, когда требуется учитывать взаимодействие множества элементов, таких как резисторы, конденсаторы и индуктивности, в различных конфигурациях.
Математическое описание потенциала в электростатическом поле
Потенциал в электростатическом поле определяется как скалярная величина, которая для каждой точки поля представляет собой работу, необходимую для перемещения единичного положительного заряда из бесконечности в данную точку. Это значение можно выразить через интеграл, зависящий от напряженности поля.
Электростатическое поле создается зарядом, и его потенциал φ в точке с координатами (x, y, z) определяется как:
φ(x, y, z) = 1 / (4πε₀) ∫ (ρ(r) / |r — r’|) dV’,
где ρ(r) – плотность заряда, ε₀ – электрическая постоянная, r – радиус-вектор точки наблюдения, r’ – радиус-вектор точки, где находится заряд, а интеграл берется по всему объему, содержащему заряд.
Для точечного заряда Q формула принимает вид:
φ(r) = 1 / (4πε₀) * Q / |r — r₀|,
где r₀ – положение заряда, а r – точка, в которой измеряется потенциал. Эта формула подчеркивает, что потенциал зависит только от расстояния до источника поля и величины заряда.
Для более сложных распределений зарядов используется принцип суперпозиции, согласно которому потенциал для системы нескольких зарядов вычисляется как сумма потенциалов, создаваемых каждым зарядом отдельно:
φ(x, y, z) = 1 / (4πε₀) ∑ (Qi / |r — ri|),
где Qi – величина i-го заряда, ri – его положение, а r – точка, в которой вычисляется потенциал.
Физический смысл потенциала можно понять через работу, необходимую для перемещения заряда в поле. Потенциал пропорционален энергии, которую приобретает заряд при движении в электростатическом поле. В отличие от напряженности поля, которая является векторной величиной, потенциал имеет скалярное значение и облегчает решение задач, связанных с расчетом работы и энергии в электрических полях.
Важным аспектом является то, что потенциал зависит только от распределения зарядов и не зависит от пути, по которому перемещается заряд. Это делает его удобным инструментом для анализа электрических процессов, таких как расчёт энергии системы или определение электрического поля в различных точках пространства.
Практическое применение электрического потенциала в различных устройствах
Электрический потенциал играет ключевую роль в функционировании множества электронных устройств. В силовых и бытовых схемах он определяет распределение электрических зарядов и напряжений, что влияет на эффективность работы и безопасность аппаратуры.
В источниках питания, например, преобразователи переменного тока в постоянный (выпрямители), электрический потенциал используется для обеспечения стабильного напряжения на выходе. Это важно для защиты чувствительных компонентов, таких как микросхемы и датчики, от перенапряжений, которые могут привести к их повреждению.
В полупроводниковых устройствах, например, транзисторах, потенциал создаёт электрическое поле, которое регулирует проводимость материала. Это свойство используется для усиления сигналов, что особенно важно в радиопередатчиках, аудиосистемах и процессорах. Изменяя потенциал в разных точках устройства, можно точно контролировать ток, проходящий через полупроводниковый материал.
Электрический потенциал также применяется в различных датчиках и измерительных приборах. В приборах для измерения напряжения используется потенциал как основной параметр, который позволяет точно оценить характеристики электрической цепи. Например, в цифровых мультиметрах с помощью потенциала измеряется напряжение на разных участках цепи для анализа её состояния.
В устройствах хранения энергии, таких как аккумуляторы и суперконденсаторы, потенциал создаёт разницу между положительным и отрицательным полюсами, что позволяет накапливать электрическую энергию. В таких устройствах важно правильно регулировать электрический потенциал для достижения максимальной ёмкости и продолжительности работы без потери эффективности.
Кроме того, в системах защиты, например, в автоматических выключателях, контролируется изменение потенциала в цепи. При резком скачке напряжения устройство отключает ток, предотвращая повреждения оборудования.
Электрический потенциал также используется в электростатических устройствах, таких как электростатические фильтры или принтеры, где потенциал необходим для перемещения и притягивания заряженных частиц, обеспечивая точность и эффективность работы устройств.
Измерение потенциала: инструменты и методы
Измерение электрического потенциала осуществляется с помощью различных приборов, которые позволяют точно определять значения напряжения между точками в электрическом поле. Для этого применяются вольтметры, многоканальные осциллографы и специализированные сенсоры.
Вольтметры – это устройства для измерения разности потенциалов. Для точных измерений используется цифровой вольтметр с высокой разрешающей способностью. Вольтметры могут быть как аналоговыми, так и цифровыми, но в большинстве случаев предпочтительнее цифровые модели, так как они дают более точные и стабильные показания.
Многоканальные осциллографы позволяют не только измерять потенциал, но и наблюдать изменения напряжения во времени. Такие приборы полезны для анализа сложных сигналов и динамики потенциала в различных точках цепи. Осциллографы также могут быть использованы для диагностики электрических неисправностей, поскольку позволяют увидеть нестабильные колебания, которые не отображаются на обычных вольтметрах.
Для исследований в области микроскопической структуры электрических полей используются специализированные зонды и микросенсоры, такие как сканирующие зондовые микроскопы (SPM). Они позволяют измерять потенциал на уровне отдельных атомов или молекул. Это особенно актуально для нанотехнологий и квантовой электроники, где точность измерений критична.
Методы измерения могут включать как прямые, так и косвенные подходы. Прямое измерение выполняется с помощью контактных методов, например, с использованием проводников или щупов. Косвенные методы, такие как потенциометрия, основаны на измерении изменений в электродах или в среде, что позволяет избежать контакта с исследуемым объектом.
Для достижения высокой точности измерений важно учитывать такие факторы, как сопротивление проводников, температура и уровень зашумленности. Поэтому приборы должны быть откалиброваны в соответствии с требованиями исследования, а также обеспечена изоляция от внешних помех.
При измерении потенциала важно учитывать геометрию измеряемой области. В случае измерений в электростатических или магнитных полях необходимо точно располагать датчики, чтобы минимизировать ошибки, связанные с влиянием других факторов на результат измерений.
Электрический потенциал в контексте энергетических систем
Электрический потенциал играет ключевую роль в функционировании энергетических систем, обеспечивая эффективную передачу и распределение энергии. Он определяет способность электростатического поля совершать работу при перемещении заряда, что непосредственно влияет на работу генераторов, трансформаторов и распределительных устройств.
Основное значение электрического потенциала заключается в его связи с напряжением, которое служит основным фактором в передаче электроэнергии. Напряжение между двумя точками в системе всегда пропорционально разности электрических потенциалов этих точек. В энергетических системах это означает, что напряжение контролирует процесс переноса энергии от источников к потребителям.
Для надежной работы энергетических систем важно поддерживать стабильность потенциалов на разных участках сети. Например, в высоковольтных линиях электропередачи поддерживается высокий потенциал, что позволяет уменьшить потери энергии при передаче на большие расстояния. В то же время в распределительных подстанциях потенциал снижается до безопасного уровня для потребителей, что обеспечивает безопасность эксплуатации.
Нарушения в распределении потенциалов могут привести к перегрузке сети, коротким замыканиям и повреждениям оборудования. Одним из способов управления этим процессом является использование трансформаторов, которые изменяют напряжение (и, соответственно, потенциал) для оптимизации работы системы. Важно учитывать, что потери энергии при передаче напрямую связаны с разницей в потенциалах, что делает контроль за стабильностью этого параметра критически важным.
Кроме того, управление потенциалами необходимо для корректной работы защитных систем. Например, в случае короткого замыкания резкое изменение потенциала в точке замыкания запускает защитное отключение, что предотвращает повреждения в системе. Эффективное управление потенциалами требует высокоточных датчиков и автоматических систем регулирования, которые реагируют на колебания напряжения и оперативно устраняют неполадки.
Технологические достижения в области создания устойчивых к колебаниям потенциалов материалов и компонентов, а также внедрение цифровых технологий для мониторинга и управления энергетическими системами, значительно улучшили их эффективность и надежность. В дальнейшем развитие этих технологий позволит минимизировать потери энергии и улучшить баланс между генерацией и потреблением.
Вопрос-ответ:
Что такое потенциал в электротехнике и какое у него физическое значение?
Потенциал в электротехнике – это физическая величина, которая характеризует способность электрического поля совершать работу по перемещению заряда. Он определяется как работа, которую необходимо совершить, чтобы переместить единичный положительный заряд из выбранной точки в бесконечность, деленная на величину этого заряда. Потенциал электрического поля имеет важное значение для понимания процессов, связанных с движением зарядов и распределением энергии в электрических цепях и устройствах.
Как связь между электрическим потенциалом и напряжением влияет на работу электрических устройств?
Напряжение между двумя точками электрического поля определяется разностью потенциалов между ними. Это напряжение влияет на движение зарядов в проводниках и, соответственно, на работу электрических устройств. Чем больше разница потенциалов, тем сильнее электрическое поле, что способствует большему току в цепи. Таким образом, правильное управление потенциалом и напряжением важно для эффективной работы электросистем и электрооборудования, таких как двигатели, генераторы и трансформаторы.
Как изменяется потенциал в электрических цепях с разными элементами?
В электрических цепях с различными компонентами, такими как резисторы, конденсаторы и индуктивности, потенциал изменяется в зависимости от сопротивления и других характеристик этих элементов. Например, в цепи с резистором потенциал уменьшается пропорционально току, который через него проходит, в соответствии с законом Ома. В цепи с конденсатором потенциал изменяется в зависимости от накопленного заряда. Таким образом, каждый элемент цепи влияет на распределение потенциала и напряжения, что имеет значение для определения работы цепи и ее эффективности.
Как вычислить потенциал в сложных электрических системах с несколькими источниками?
В сложных электрических системах, состоящих из нескольких источников напряжения, потенциал можно вычислить, применяя методы суперпозиции. Это означает, что для каждой точки системы потенциал вычисляется как сумма вкладов всех источников. Кроме того, при решении таких задач часто используется метод контурных токов или потенциалов, в котором учитываются правила Кирхгофа для токов и напряжений. Важно точно учитывать взаимное влияние источников на распределение потенциалов в системе для корректного расчета работы и мощности цепи.
