В электрических цепях переменного тока существует явление, которое напрямую не связано с выполнением полезной работы, но оказывает значительное влияние на стабильность и эффективность энергосистем. Это – реактивная мощность. Её нельзя «пощупать», как активную мощность, но она участвует в работе каждого трансформатора, двигателя и кабеля.
Реактивная мощность измеряется в вольт-амперах реактивных (ВАр) и возникает из-за наличия индуктивностей и ёмкостей в цепи. Она не потребляется нагрузкой, а постоянно колеблется между источником и нагрузкой, создавая дополнительную нагрузку на сеть. Чем больше реактивной составляющей, тем выше ток в проводах, даже если фактическая потребляемая энергия (в ваттах) остаётся прежней.
Для домашних потребителей реактивная мощность практически незаметна, но в промышленности она приводит к потерям, снижению КПД оборудования и штрафам от энергоснабжающих компаний. При коэффициенте мощности ниже 0,9 (cos φ) многие предприятия обязаны компенсировать реактивную мощность, устанавливая специальные устройства – конденсаторные батареи или устройства компенсации реактивной мощности.
Контроль и снижение реактивной мощности позволяют уменьшить токи в сети, снизить потери в трансформаторах и кабелях, освободить резерв мощности генераторов. Это один из ключевых инструментов повышения энергоэффективности в энергетике и промышленности.
Зачем в сети возникает реактивная мощность и откуда она берётся
Реактивная мощность возникает в сети при питании индуктивных и ёмкостных нагрузок. Это обусловлено тем, что такие устройства накапливают и возвращают энергию обратно в сеть, не потребляя её полностью. В результате ток и напряжение смещаются по фазе.
- Индуктивные элементы – электродвигатели, трансформаторы, дроссели. Они создают магнитное поле, требующее циркуляции реактивной энергии. В момент его формирования ток отстаёт от напряжения.
- Ёмкостные элементы – конденсаторы, длинные кабельные линии. Они формируют электрическое поле, при котором ток опережает напряжение. Такие элементы тоже создают реактивную составляющую, но с противоположным знаком.
Основные источники реактивной мощности в промышленных и городских сетях:
- Асинхронные двигатели – создают до 70% реактивной нагрузки на подстанциях.
- Электросварочное оборудование – имеет переменную индуктивную нагрузку.
- Трансформаторы – даже без нагрузки потребляют реактивную мощность для намагничивания сердечника.
- Кабельные линии – особенно при большой длине, создают ёмкостную реактивную мощность.
Чем выше индуктивность потребителя, тем больше реактивной мощности он требует. Это увеличивает токи в сети, вызывает дополнительные потери энергии, снижает коэффициент мощности и требует установки компенсирующих устройств.
Для устранения реактивной мощности применяются:
- Конденсаторные батареи – компенсируют индуктивную составляющую.
- Синхронные компенсаторы – регулируют поток реактивной мощности в режиме реального времени.
- Фильтро-компенсирующие установки – устраняют реактивную мощность и гармоники одновременно.
Чем реактивная мощность отличается от активной на практике
Активная мощность (Вт) выполняет реальную работу – вращает двигатели, нагревает элементы, питает электронику. Реактивная мощность (вар) участвует в создании электромагнитных полей, необходимых для работы трансформаторов и асинхронных двигателей, но не преобразуется в полезную энергию.
- В промышленности избыток реактивной мощности приводит к увеличению тока в сети, что требует кабелей большего сечения и трансформаторов повышенной мощности.
- Энергосбытовые компании наказывают за низкий коэффициент мощности (cosφ). При значении ниже 0,9 налагаются штрафы. Это означает, что предприятие потребляет много реактивной энергии, не выполняя при этом эквивалентной работы.
- В жилом секторе реактивная мощность почти незаметна: большинство бытовых приборов потребляют преимущественно активную мощность.
- Реактивная мощность перегружает линии электропередачи, снижая их доступный ресурс и повышая потери в виде тепла.
- Если в сети преобладает активная мощность, система работает эффективно: минимум потерь, стабильное напряжение, меньшие расходы на оборудование.
- При преобладании реактивной мощности необходимы компенсаторы (например, батареи конденсаторов), чтобы освободить линии и стабилизировать напряжение.
Контроль соотношения активной и реактивной мощностей особенно важен при проектировании электроснабжения производств. Оптимизация этого баланса снижает эксплуатационные расходы, увеличивает срок службы оборудования и повышает общую энергоэффективность.
Как наличие реактивной мощности влияет на счёт за электроэнергию
Реактивная мощность не потребляется приборами, но создаёт нагрузку на электросеть. Энергоснабжающие компании учитывают это, поскольку из-за неё требуется передавать больше активной мощности для поддержания напряжения. Это приводит к дополнительным потерям и снижению эффективности оборудования.
В промышленных и коммерческих объектах с низким коэффициентом мощности (cos φ ниже 0.9) начисляются штрафы. Например, при cos φ = 0.7 объём реактивной мощности может превышать активную почти в полтора раза. Это увеличивает плату за техприсоединение и обслуживание сетей, даже если фактическое энергопотребление остаётся прежним.
В счёте за электроэнергию реактивная составляющая может выделяться отдельно как плата за превышение нормативного уровня. В ряде регионов России при превышении установленного лимита (обычно 30% от активной мощности) взимается дополнительная плата, которая может составлять до 40% от основного тарифа.
Рекомендации: установить компенсирующие устройства – батареи конденсаторов или активные фильтры. Это позволит поддерживать cos φ выше 0.95 и избежать штрафов. Точные расчёты проводят по данным приборов учёта, учитывающих как активную, так и реактивную составляющую.
Игнорирование реактивной мощности приводит не только к росту затрат, но и к снижению надёжности электроснабжения.
Какие бытовые и промышленные приборы создают реактивную нагрузку
Электродвигатели переменного тока – основной источник реактивной мощности как в быту, так и на производстве. В бытовых условиях это компрессоры холодильников, насосы стиральных машин, вентиляторы. На промышленных объектах – станки, лифты, насосные агрегаты, вентиляторные установки. При пуске и работе двигатели требуют магнитного поля, что вызывает потребление реактивной мощности.
Люминесцентные и газоразрядные светильники используют дроссели для ограничения тока, что создает индуктивную реактивную нагрузку. Особенно это актуально для устаревших осветительных систем в школах, офисах и производственных цехах.
Сварочные трансформаторы и индукционные печи – потребители с выраженной индуктивной составляющей тока. В металлургии и машиностроении они генерируют значительный объем реактивной мощности при коротком замыкании в дуговой сварке или высокочастотном нагреве.
Системы кондиционирования и холодильные установки в супермаркетах, логистических центрах и ресторанах создают постоянную реактивную нагрузку из-за работы компрессоров и вентиляторов. Особенно высока нагрузка в периоды пиковой эксплуатации летом.
Лифтовое оборудование потребляет реактивную мощность при каждом цикле подъема и спуска. Часто в старых зданиях отсутствует компенсация, что приводит к снижению коэффициента мощности всего объекта.
Бытовая техника с электродвигателями – миксеры, кофемолки, пылесосы – несмотря на малую мощность, при массовом применении в жилом секторе дают суммарную реактивную нагрузку, особенно в утренние и вечерние часы.
Для минимизации реактивной нагрузки рекомендуется использовать современные приборы с коррекцией коэффициента мощности (PFC), а в промышленности – компенсирующие устройства: конденсаторные установки и автоматические регуляторы реактивной мощности.
Почему трансформаторы и кабели греются из-за реактивной мощности

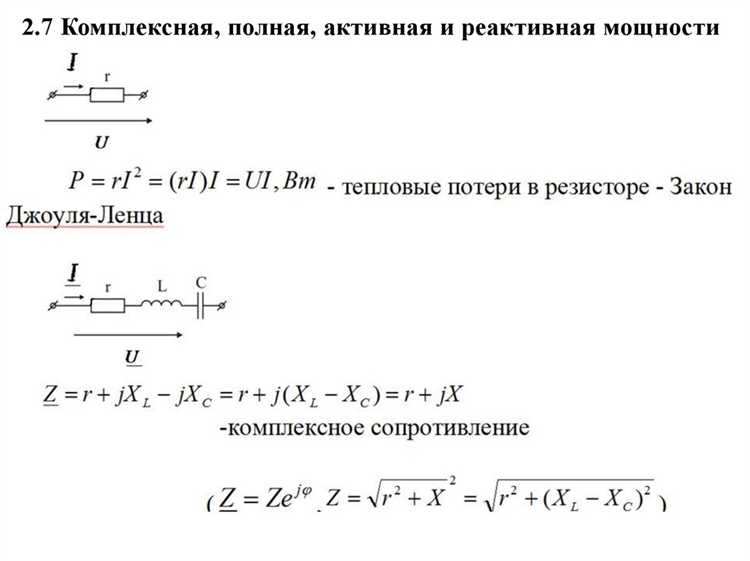

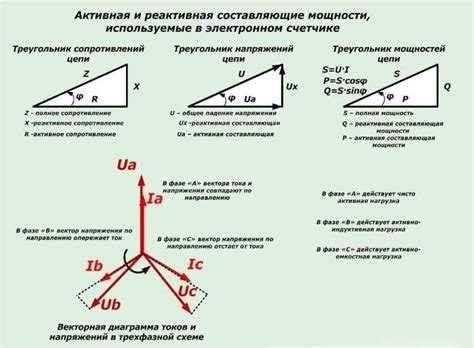

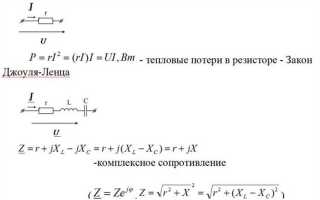

Реактивная мощность не выполняет полезную работу, но создаёт дополнительную нагрузку на элементы сети. Когда ток протекает по кабелям и обмоткам трансформаторов, даже если он не сопровождается передачей активной энергии, в проводниках происходят потери на сопротивление – I²R. Чем выше ток, тем больше тепловыделение.
В системах с низким коэффициентом мощности ток увеличивается, чтобы компенсировать снижение активной составляющей. Например, при коэффициенте мощности 0,7 ток в линии возрастает почти на 43% по сравнению с током при cosφ = 1. Это приводит к увеличению потерь в 2 раза. В трансформаторах это усиливает нагрев меди и стали, ускоряя старение изоляции и повышая вероятность выхода из строя.
Кабели также подвержены перегреву. Допустим, номинальный ток кабеля – 100 А. При наличии реактивной нагрузки, вызывающей увеличение тока до 130 А, тепловыделение возрастает почти в 1,7 раза. Это приводит к нарушению температурного режима, особенно в закрытых каналах или при плохом охлаждении.
Рекомендация: поддерживать коэффициент мощности выше 0,9 с помощью батарей конденсаторов или активных компенсаторов. Это снижает ток и тепловые потери, увеличивает срок службы оборудования и уменьшает затраты на обслуживание.
Что такое коэффициент мощности и как его измеряют

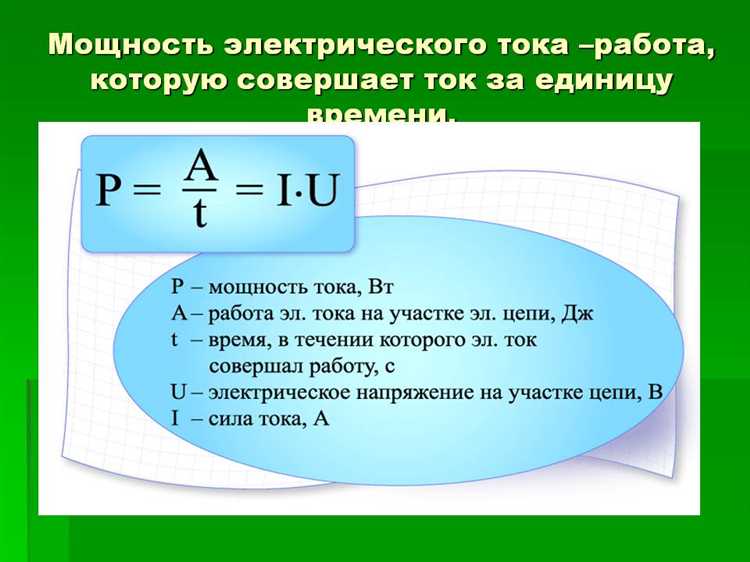

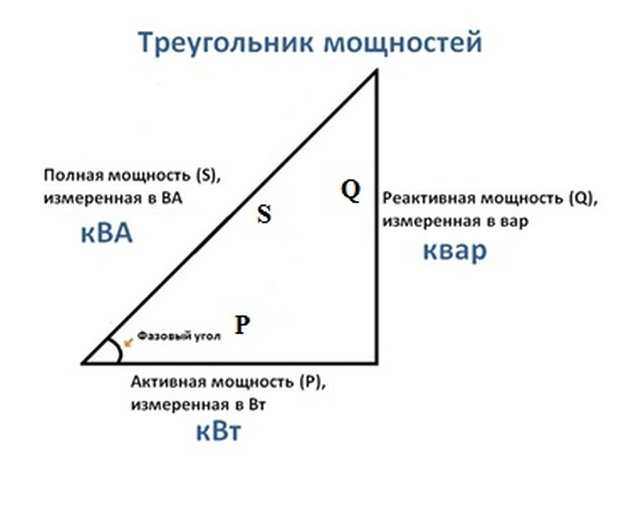

Для измерения коэффициента мощности применяются анализаторы качества электроэнергии, многофункциональные измерительные приборы и специализированные трансформаторы тока и напряжения. Прибор подключается к сети на фазу и ноль, считывает напряжение, ток и фазовый угол между ними. Именно угол между синусоидой тока и напряжения позволяет вычислить cos φ.
Если прибор показывает коэффициент ниже 0,9, это уже сигнал к необходимости коррекции. Повышение коэффициента достигается установкой батарей конденсаторов, компенсирующих реактивную составляющую. При промышленных нагрузках также применяются динамические компенсаторы и устройства регулирования возбуждения на синхронных машинах.
Низкий cos φ приводит к увеличению потерь в сети, снижению пропускной способности кабелей и перегрузке трансформаторов. Точное измерение и корректировка позволяют снизить счета за электроэнергию, продлить срок службы оборудования и повысить энергетическую эффективность.
Как снизить реактивную мощность в частном доме или на предприятии

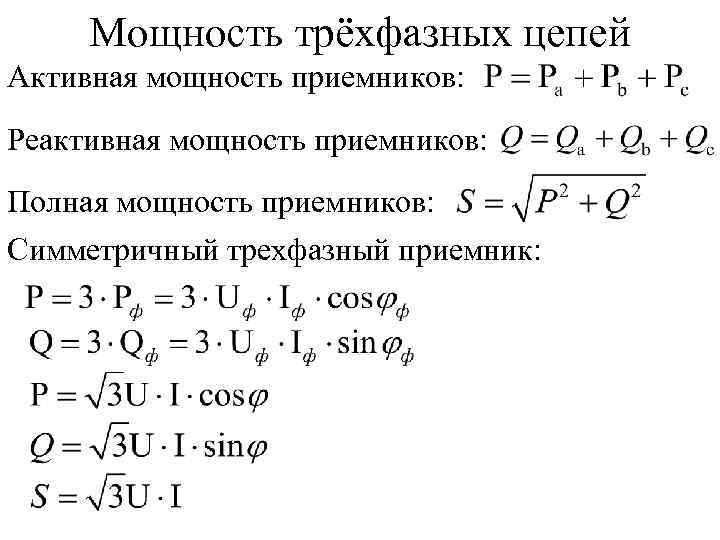

Для снижения реактивной мощности в сети следует применять компенсацию с использованием конденсаторных установок. В частных домах чаще всего достаточно однофазных конденсаторов емкостью 5–20 мкФ, подключаемых параллельно нагрузке. Это особенно эффективно при наличии индуктивных потребителей – электродвигателей, сварочных аппаратов, трансформаторов.
На предприятиях применяется автоматическая компенсация с использованием батарей конденсаторов с регуляторами коэффициента мощности. Такие системы подбираются с учетом максимальной реактивной составляющей тока, измеренной анализатором качества электроэнергии. Обычно номинал компенсирующей мощности составляет 30–70% от установленной активной нагрузки.
Если реактивная мощность колеблется, например, при переменном числе включённых двигателей, необходима установка ступенчатых компенсирующих устройств с автоматическим управлением. Такие установки подключают конденсаторы по мере роста нагрузки, обеспечивая стабильный cos φ в пределах 0.95–1.0.
Неэффективно компенсировать реактивную мощность вблизи потребителей с коротким временем работы – сварочных трансформаторов, фрезерных станков с ЧПУ, если цикл их включения не превышает 1–2 минут. В таких случаях решение – централизованная компенсация на распределительном щите.
Для точной настройки необходимы измерения: используйте анализатор сетевых параметров с функцией регистрации cos φ, тока и напряжения в реальном времени. Показатель ниже 0.9 – повод для установки компенсаторов. Штрафы за превышение нормативов реактивной мощности предусмотрены для предприятий по ПУЭ и договору с сетевой компанией.
Также следует избегать недогрузки двигателей – при нагрузке менее 50% они потребляют значительную долю реактивной энергии. Установка частотных преобразователей снижает пусковые токи и оптимизирует режимы работы асинхронных двигателей, уменьшая реактивную составляющую.
Когда установка компенсаторов реактивной мощности действительно оправдана
Компенсаторы реактивной мощности целесообразно устанавливать, когда фактический коэффициент мощности сети (cos φ) ниже 0,9, а нагрузка носит индуктивный характер – например, при широком использовании асинхронных электродвигателей, трансформаторов и сварочного оборудования. В таких условиях возрастает реактивная составляющая тока, что приводит к перегрузке кабелей, трансформаторов и снижению эффективности работы сети.
Если предприятие оплачивает электроэнергию по двухкомпонентному тарифу, где отдельно учитывается потребление реактивной энергии, превышение допустимого уровня (обычно выше 40 % от активной энергии) ведет к дополнительным штрафам. В этом случае установка компенсаторов позволяет избежать регулярных финансовых потерь.
Компенсация необходима в сетях с протяжёнными кабельными линиями, особенно при пониженном напряжении. Без неё потери мощности возрастают на 10–15 %, а напряжение на удалённых участках снижается на 5–7 %, что критично для точного оборудования.
Установка компенсаторов оправдана в системах с часто включаемыми и выключаемыми нагрузками – например, в металлургии, деревообработке или водоснабжении. Использование автоматических батарей конденсаторов в этом случае позволяет оперативно поддерживать стабильный cos φ без участия оператора.
Для расчета требуемой мощности компенсаторов используют формулу: Qк = P * (tg φ₁ — tg φ₂), где P – активная мощность нагрузки, φ₁ – исходный угол сдвига фаз, φ₂ – желаемый угол. При P = 500 кВт и снижении tg φ с 0,84 до 0,45 требуется около 195 квар.
