Щитовой дом представляет собой каркасно-панельное строение, где основным элементом служат крупноразмерные щиты – сборные панели из утеплителя, обшитые с обеих сторон влагостойкой плитой. Стандартная толщина панели колеблется от 150 до 250 мм, что обеспечивает достаточную теплоизоляцию и жесткость конструкции. Для каркаса чаще применяют доски или брусья из хвойных пород, обработанные антисептиками и огнезащитными составами.
Материалы для щитового дома подбираются с учетом климатических условий региона. В средней полосе России предпочтительны утеплители на основе минеральной ваты или пенополистирола с плотностью не менее 30 кг/м³. Обшивка выполняется из ориентированно-стружечных плит (OSB) толщиной от 12 мм, обеспечивающих прочность и защиту от ветровой нагрузки. Внутреннюю отделку рекомендуется выполнять из влагостойких гипсокартонных листов с дополнительной пароизоляцией.
Особенность строительства щитового дома – высокая скорость возведения. Основные этапы: монтаж каркаса, установка щитов, герметизация стыков, внешняя и внутренняя отделка. Для герметизации используют полиуретановые или силиконовые пены, а также специальные ленты, предотвращающие сквозняки и образование конденсата. Соблюдение технологии сборки позволяет получить надежное и энергоэффективное жилье с минимальными затратами времени и средств.
Щитовой дом: конструкция, материалы и особенности строительства

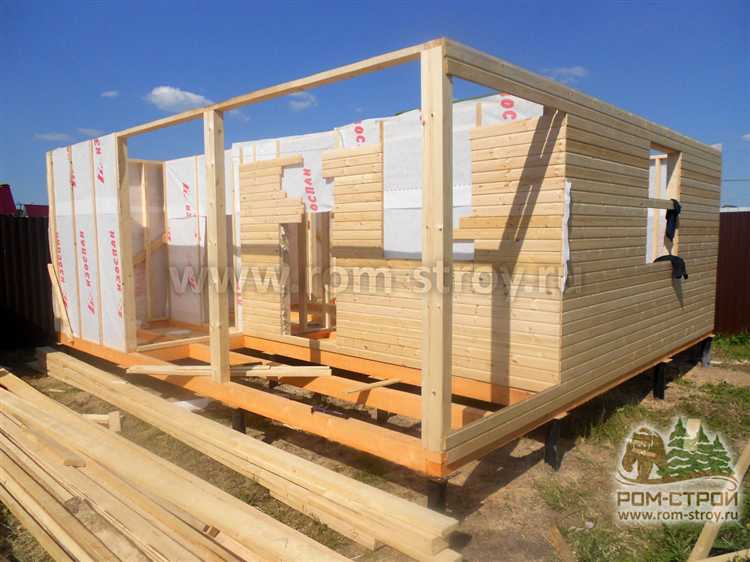

Щитовой дом строится из готовых панелей (щитков), представляющих собой каркас с утеплителем и внешней облицовкой. Каркас обычно выполняется из древесных брусьев сечением 50×100 мм или 50×150 мм, что обеспечивает необходимую прочность при минимальном весе конструкции.
Внутреннее наполнение щитов состоит из минеральной ваты или пенополистирола плотностью от 25 до 40 кг/м³. Минеральная вата обладает лучшей паропроницаемостью, что снижает риск накопления влаги внутри стен. Пенополистирол более устойчив к влаге, но требует качественной пароизоляции.
Внешняя обшивка щитов выполняется из ориентировано-стружечных плит (OSB) толщиной 12-15 мм, что обеспечивает жёсткость и защиту от ветровых нагрузок. Для наружной отделки применяют деревянный сайдинг, металлосайдинг или штукатурные системы на базальтовой сетке.
Особое внимание уделяется герметизации стыков щитов с помощью уплотнительных лент и монтажной пены. Это снижает теплопотери и исключает образование сквозняков. Для защиты каркаса от влаги используют пароизоляционные мембраны с коэффициентом сопротивления диффузии от 50 до 100.
Фундамент под щитовой дом выбирают мелкозаглубленный ленточный или свайно-винтовой, учитывая лёгкий вес конструкции. Такой подход сокращает сроки и стоимость строительства без потери устойчивости.
Монтаж щитовых панелей занимает 1-2 недели для дома площадью до 150 м². После сборки конструкции рекомендуется провести комплекс наружных и внутренних отделочных работ, включая укладку ветрозащитных и гидроизоляционных слоев.
В результате щитовой дом отличается высокой энергоэффективностью и быстрым вводом в эксплуатацию, при условии соблюдения технологии монтажа и использования качественных материалов.
Выбор каркаса для щитового дома: типы и параметры
Каркас щитового дома формирует основную несущую конструкцию, от которой зависит прочность и долговечность здания. Основные типы каркасов – деревянный и металлический. Дерево наиболее популярно благодаря доступности и хорошим теплоизоляционным свойствам. Оптимальный материал – строганный сухой брус хвойных пород с влажностью не выше 18%. Сечение элементов варьируется от 50×100 мм до 150×150 мм, выбор зависит от этажности и расчетных нагрузок.
Металлический каркас используется реже, преимущественно в промышленных или высокотехнологичных проектах. Для него применяют профильную сталь толщиной от 2 до 3 мм с антикоррозийной обработкой. Металлокаркас обеспечивает меньший вес конструкции и устойчивость к деформациям, но требует обязательной теплоизоляции и гидроизоляции во избежание конденсата и коррозии.
Ключевые параметры выбора каркаса включают шаг стоек, который обычно составляет 600–1200 мм. Меньший шаг повышает жесткость, но увеличивает стоимость материалов и трудозатраты. Расстояние между балками пола и перекрытий подбирается с учетом нагрузок на перекрытия – для жилых помещений стандартом считается 600 мм.
Для повышения устойчивости конструкции важна тщательная антисептическая обработка деревянных элементов и использование крепежа из нержавеющей стали или оцинкованных изделий. Качество сборки каркаса напрямую влияет на герметичность щитовых панелей и снижает теплопотери.
Рекомендации: для одноэтажных домов до 100 м² достаточно каркаса из бруса 50×150 мм с шагом стоек 600 мм. Для двухэтажных зданий рекомендуют увеличивать сечение до 100×150 мм и шаг – 600–900 мм. Металлический каркас оправдан в условиях повышенной влажности или при сложных архитектурных формах.
Материалы для утепления щитовых конструкций: виды и свойства
В щитовых домах утеплитель выполняет ключевую функцию термоизоляции, обеспечивая энергоэффективность и комфорт. Оптимальный выбор материала зависит от плотности, теплопроводности и влагостойкости. Минеральная вата отличается низкой теплопроводностью (0,035–0,045 Вт/(м·К)), высокой огнестойкостью и звукоизоляционными характеристиками, но требует защиты от влаги. Пенополистирол (EPS) с теплопроводностью около 0,03 Вт/(м·К) обеспечивает жесткую структуру и влагостойкость, однако горюч и выделяет токсичные газы при возгорании.
Экструдированный пенополистирол (XPS) устойчив к механическим нагрузкам и влаге, теплопроводность составляет 0,029–0,034 Вт/(м·К). Он предпочтителен для внешнего утепления цоколя и полов. Пенополиуретан (ППУ) наносится методом напыления, образуя монолитный слой с теплопроводностью 0,022–0,028 Вт/(м·К), заполняет все трещины и щели, но требует профессионального монтажа и защиты от ультрафиолета.
Целлюлозный утеплитель на основе переработанной бумаги обладает хорошей паропроницаемостью и экологичностью, однако при использовании необходима обработка антисептиками. Натуральные утеплители – лен, конопля, льняная вата – имеют высокую гигроскопичность, требуют качественной гидроизоляции и подходят для домов с естественным режимом вентиляции.
При выборе важно учитывать толщину слоя утеплителя, ориентируясь на региональные нормы теплоизоляции, а также совместимость с паро- и гидроизоляционными мембранами. Монтаж утеплителя должен предусматривать минимизацию мостиков холода и обеспечивать целостность конструкции. Рекомендуется комбинировать материалы для достижения баланса между термоэффективностью, долговечностью и экологической безопасностью.
Технология сборки щитовых панелей на строительной площадке
Сборка щитовых панелей начинается с подготовки основания – фундамент должен иметь строго горизонтальную поверхность с допустимым отклонением не более 5 мм на метр. Перед монтажом панели проверяют на отсутствие повреждений и соответствие размеров чертежам.
Монтаж осуществляется поэтапно. Сначала устанавливаются угловые панели, которые фиксируются временными подпорками для обеспечения устойчивости. Каждая панель поднимается краном или гидравлическим подъемником с использованием специальных монтажных петель, встроенных в каркас. Наклоны и углы контролируются строительным уровнем и лазерным нивелиром.
Соединение панелей производится при помощи металлических крепежных элементов – анкерных болтов и уголков из оцинкованной стали, обеспечивающих жёсткость конструкции и защиту от коррозии. Между соседними панелями укладывают уплотнительные ленты из вспененного полиэтилена толщиной 10 мм для исключения теплопотерь и конденсата.
После установки всех панелей выполняется герметизация стыков полиуретановым монтажным клеем с последующей проклейкой пароизоляционной лентой. В местах технологических зазоров вставляют упругие элементы для компенсации температурного расширения материала.
Параллельно с монтажом стеновых щитов устанавливается жёсткое крепление перекрытий и каркас кровли, что позволяет избежать смещений и деформаций конструкции. Проверка точности установки панелей проводится с помощью геодезических инструментов на каждом этапе, минимизируя возможные ошибки.
Завершающим этапом является обработка наружных и внутренних поверхностей защитными составами и монтаж обрешётки для последующей отделки. Весь процесс требует соблюдения точности и контроля качества для обеспечения долговечности и энергоэффективности щитового дома.
Крепежные элементы и методы их установки в щитовых домах
Для надежной сборки щитовых домов применяются специализированные крепежные элементы, обеспечивающие прочность и долговечность конструкции при минимальной деформации панелей. Основные типы крепежа:
- Саморезы по дереву с крупной резьбой, длиной от 70 до 120 мм, используемые для соединения деревянных элементов каркаса и обшивки. Предпочтительны модели с антикоррозийным покрытием (цинк или оксид).
- Гвозди для каркасных соединений диаметром 3,1–3,5 мм и длиной 90–120 мм. Для повышения прочности рекомендуются кольцевые или винтовые гвозди.
- Угловые и перфорированные металлические пластины толщиной от 1,5 мм для усиления стыков и узлов каркаса, фиксируемые саморезами или гвоздями.
- Анкеры и дюбеля применяются для крепления основания щитового дома к фундаменту, с расчетом на нагрузку ветра и вес конструкции.
Методы установки крепежных элементов:
- Перед монтажом панелей каркаса рекомендуется предварительное просверливание отверстий под саморезы для предотвращения растрескивания древесины, особенно в торцах и местах повышенной нагрузки.
- Саморезы должны вкручиваться с постоянным усилием до полной посадки головки без проворачивания или деформации материала, что гарантирует плотное соединение без ослабления.
- При использовании металлических пластин монтаж ведется с обязательной фиксацией не менее четырьмя крепежными элементами для каждой пластины с равномерным распределением нагрузки.
- Для крепления щитов к фундаменту применяются анкерные болты с глубиной посадки не менее 100 мм и диаметром от 12 мм, что исключает смещение и подъем конструкции при сезонных деформациях грунта.
- Все крепежные элементы должны быть обработаны антикоррозийными средствами или иметь соответствующее покрытие, особенно при внешних работах или во влажных условиях.
Соблюдение этих рекомендаций по выбору и монтажу крепежа обеспечивает долговечность щитового дома и устойчивость его конструкции в течение всего эксплуатационного срока.
Влияние климатических условий на выбор материалов для щитового дома
При строительстве щитового дома климатические особенности региона определяют тип используемых материалов и их технические характеристики. Неправильный подбор ведёт к снижению долговечности и ухудшению микроклимата внутри жилья.
- Холодный климат: требуется усиленная теплоизоляция и защита от конденсата. В качестве утеплителя предпочтительны материалы с низкой теплопроводностью – минеральная вата высокой плотности (не менее 40 кг/м³) или пенополиуретан. Наружные щиты обрабатывают паро- и гидроизоляционными мембранами с высокой паропроницаемостью, чтобы избежать накопления влаги в конструкции.
- Влажный климат: основной акцент на влагостойкость и защиту от грибка. Каркасные элементы рекомендуют из клееного бруса или обработанной антисептиками древесины. В качестве наружной облицовки используют водоотталкивающие материалы с вентиляционным зазором не менее 30 мм для естественного проветривания.
- Жаркий климат: важна отражающая способность и устойчивость к ультрафиолету. Для утепления эффективен пенополистирол с защитой от разрушения под солнечными лучами. Наружные покрытия – светлые фасадные панели с УФ-защитой. В конструкции щитов предусматривают пароизоляцию изнутри для предотвращения проникновения теплого влажного воздуха в утеплитель.
- Резкие перепады температуры: используют материалы с высоким коэффициентом теплового расширения, чтобы избежать деформаций и трещин. Рекомендуется многослойная структура щита с демпфирующими вставками между слоями для снижения внутреннего напряжения.
Выбор материалов обязательно сопровождается расчетом толщины утеплителя, учитывающим среднюю температуру самого холодного месяца. Для северных регионов минимальная толщина теплоизоляции должна быть не менее 150 мм, для умеренных – от 100 мм.
Особое внимание уделяется долговечности защитных покрытий – краски и пропитки должны иметь гарантированный срок службы не менее 10 лет при конкретных климатических условиях.
Паро- и гидроизоляция в конструкции щитового дома: что нужно знать
Пароизоляция в щитовом доме необходима для предотвращения проникновения водяного пара из внутреннего помещения в утеплитель. Важен выбор пленки с низкой паропроницаемостью, например, полиэтиленовая пленка толщиной от 0,2 мм или специализированные мембраны с сопротивлением диффузии не менее Sd 10 м. Пароизоляционный слой устанавливается со стороны теплого помещения, обычно под внутренней отделкой.
Гидроизоляция защищает конструкцию от влаги, поступающей снаружи: дождя, снега, конденсата. Для щитовых домов применяются диффузионные мембраны, которые одновременно отводят внутреннюю влагу и предотвращают попадание воды извне. Мембраны должны иметь класс водонепроницаемости не ниже W1 и паропроницаемость Sd не более 0,3 м.
Монтаж паро- и гидроизоляции требует тщательной герметизации стыков и отверстий, чтобы исключить протечки и обеспечить непрерывность барьеров. Используются клеящие ленты с высокой адгезией к деревянным поверхностям и мембранам. Неправильное выполнение этих работ приводит к скоплению влаги в утеплителе и гниению конструкции.
При выборе материалов учитывайте климатические условия региона и особенности вентиляции. В холодных зонах обязательна установка пароизоляции с высоким сопротивлением диффузии, а гидроизоляция должна выдерживать сильные осадки и ветровые нагрузки. Вентилируемый зазор между гидроизоляцией и внешней отделкой предотвращает накопление конденсата.
Рекомендуется использовать проверенные производителями системы паро- и гидроизоляции, совместимые с деревянными конструкциями. Важно соблюдать технологию укладки: гидроизоляция должна покрывать всю поверхность фасада с нахлестом минимум 10 см, пароизоляция – с тщательной фиксацией к каркасу без повреждений.
Основные ошибки при строительстве щитовых домов и как их избежать
Ошибка №1 – неправильный выбор и подготовка материала для каркаса. Использование древесины с высоким уровнем влажности приводит к деформации и снижению прочности конструкции. Рекомендуется применять пиломатериалы с влажностью не выше 18%, тщательно просушенные и обработанные антисептиками и антипиренами.
Ошибка №2 – недостаточная теплоизоляция. Часто применяют слишком тонкие или некачественные утеплители, что вызывает теплопотери и образование конденсата внутри стен. Для эффективной теплоизоляции рекомендуется использовать материалы с теплопроводностью ниже 0,04 Вт/(м·К) и укладывать их без зазоров и с соблюдением пароизоляционного слоя.
Ошибка №3 – нарушение технологии монтажа щитов. Частое упущение – отсутствие жесткого крепления элементов между собой, что приводит к появлению трещин и скрипу. Все соединения должны выполняться с использованием качественной фурнитуры и соблюдением рекомендаций производителя по шагу и способу крепления.
Ошибка №4 – пренебрежение вентиляцией в стенах. Отсутствие или неправильная организация вентилируемых зазоров способствует накоплению влаги и гниению древесины. Необходимо предусмотреть вентиляционные каналы, обеспечивающие постоянный воздухообмен между утеплителем и внешней обшивкой.
Ошибка №5 – некорректная укладка фундамента. Щитовые дома требуют ровной и стабильной основы; применение слабого или неустойчивого фундамента приводит к деформациям. Рекомендуется использовать ленточные или свайные фундаменты с глубиной заложения ниже уровня промерзания грунта.
Избежать этих ошибок возможно при строгом контроле качества материалов, соблюдении проектной документации и последовательности монтажных операций. Важно привлекать специалистов для выполнения ключевых этапов строительства и регулярно проверять соответствие конструкции техническим нормам.
Обслуживание и ремонт щитовых домов после завершения строительства
Щитовые дома требуют регулярного контроля состояния конструктивных элементов для сохранения эксплуатационных характеристик. В первую очередь, рекомендуется проводить осмотр несущих щитов не реже одного раза в год с целью выявления деформаций и трещин в каркасе и облицовке.
Особое внимание уделяется узлам стыковки щитов, где возможны смещения или нарушения герметичности. Для устранения выявленных щелей применяется монтажный герметик на основе полиуретана или силикона, устойчивый к ультрафиолету и температурным колебаниям.
Ремонт деревянных элементов щитовой конструкции включает локальное шлифование, обработку антисептиками и восстановление лакокрасочного покрытия. Рекомендуется использовать составы с глубоким проникновением и защитой от грибка и насекомых, например, на основе борной кислоты.
Проверка и ремонт утеплителя проводится при обнаружении признаков промерзания или повышенной влажности внутри стен. В таких случаях следует демонтировать внутреннюю отделку, заменить поврежденные участки минеральной ваты или пенополистирола, затем обеспечить качественную пароизоляцию.
Отдельно контролируется состояние кровли и водосточной системы. Щитовые дома с плоскими или скатными крышами требуют очистки желобов и проверки герметичности примыканий, так как нарушения приводят к проникновению влаги внутрь щитов и разрушению утеплителя.
В случае усадки дома возможна корректировка геометрии конструкции с помощью выравнивания и подкладывания специальных прокладок под опорные элементы. Для укрепления каркаса используют металлические накладки и усилительные уголки, закрепляемые саморезами.
Вопрос-ответ:
Какие основные материалы используются для строительства щитовых домов?
В строительстве щитовых домов применяют деревянные каркасы, которые обшиваются панелями из ориентированно-стружечных плит (ОСП) или фанеры. Внутри панелей находится утеплитель — чаще всего минеральная вата или пенополистирол. Наружная отделка выполняется с использованием влагоустойчивых материалов, например, сайдинга или вагонки, что защищает конструкцию от воздействия влаги и перепадов температуры.
В чем особенности конструкции щитового дома по сравнению с традиционными кирпичными зданиями?
Щитовой дом строится из готовых панелей, которые собираются на строительной площадке, что значительно ускоряет процесс возведения здания. Такая конструкция легче по весу и обладает хорошими теплоизоляционными свойствами. При этом каркас обеспечивает прочность, а панели позволяют создавать стены с высокой степенью герметичности. В отличие от кирпича, щитовой дом менее долговечен при неправильном уходе, однако легче поддается ремонту и модернизации.
Как правильно подготовить фундамент для щитового дома?
Для щитового дома часто выбирают облегчённые виды фундаментов, такие как ленточный мелкозаглубленный или столбчатый. Подготовка включает выравнивание площадки, рытьё траншей или ям, устройство песчаной подушки и заливку бетона. Фундамент должен быть ровным и прочным, так как от него зависит стабильность всей конструкции. Особое внимание уделяют гидроизоляции, чтобы защитить деревянные элементы от влаги и продлить срок службы здания.
Какие этапы включает строительство щитового дома?
Строительство начинается с проектирования и подготовки фундамента. Затем собирают каркас дома и монтируют щитовые панели. После этого выполняется утепление и герметизация стен, установка окон и дверей. Последними этапами идут наружная и внутренняя отделка. Каждый этап требует тщательной проверки качества, чтобы избежать проблем с теплопотерями или деформациями в будущем.
Какие преимущества и недостатки щитовых домов следует учитывать перед строительством?
К преимуществам относятся скорость возведения, относительно невысокая стоимость материалов и хорошие теплоизоляционные свойства. Щитовые дома легко адаптировать под разные проекты и расширять при необходимости. Однако недостатками могут быть меньшая долговечность по сравнению с капитальными строениями, необходимость регулярного ухода за деревянными элементами и чувствительность к влаге. Важно правильно подобрать материалы и обеспечить качественную защиту от атмосферных воздействий.
Какие основные материалы используются для изготовления щитовых домов и почему именно они подходят для этой технологии?
Для строительства щитовых домов применяются древесные материалы, чаще всего – пиломатериалы из хвойных пород, такие как сосна или ель. Каркас обычно собирают из досок или бруса, а для заполнения используют утеплители на основе минеральной ваты или пенополистирола. Обшивка выполняется с двух сторон – снаружи чаще используют ОСП-плиты или влагостойкую фанеру, а внутри – гипсокартон или вагонку. Такая комбинация обеспечивает хорошую теплоизоляцию, устойчивость к нагрузкам и достаточную прочность при относительно небольшом весе конструкции. Кроме того, древесина обладает естественной способностью «дышать», что помогает поддерживать комфортный микроклимат внутри дома.
