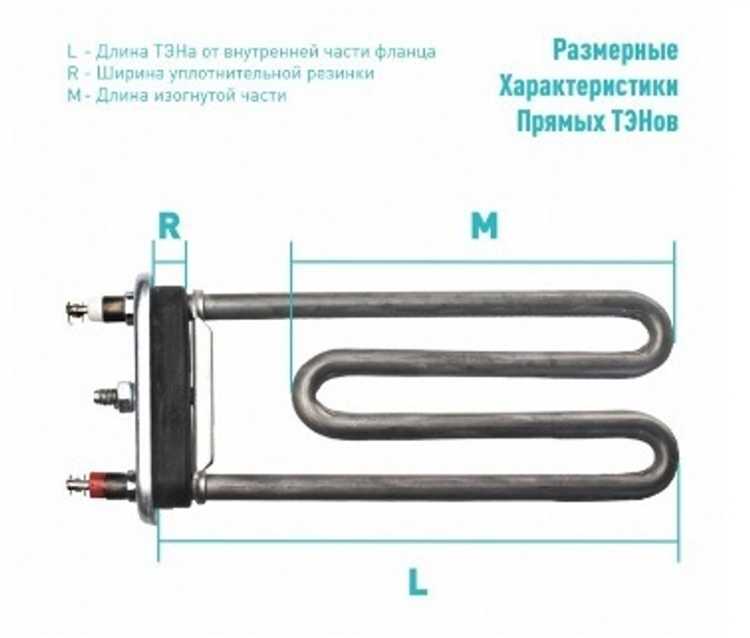

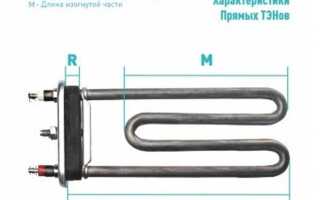

Что такое тэн в стиральной машине

Трубчатый электронагреватель (ТЭН) – ключевой компонент стиральной машины, отвечающий за нагрев воды до заданной температуры. Без исправного ТЭНа невозможна корректная работа большинства режимов стирки, особенно при использовании порошков, активизирующихся только в тёплой воде (40–60 °C).

Средняя мощность ТЭНа составляет 1,8–2,0 кВт, что обеспечивает нагрев до 90 °C за 10–15 минут. Расположен он в нижней части бака, непосредственно в контакте с водой, что ускоряет теплопередачу. Нагрев сопровождается замыканием цепи через термостат или термистор, контролирующий достижение нужной температуры. При неисправности этих элементов ТЭН может не включаться или, наоборот, перегревать воду.

Накипь – основная причина выхода ТЭНа из строя. Уже при жёсткости воды выше 4 мг-экв/л на поверхности ТЭНа оседают соли кальция и магния. Каждый миллиметр накипи снижает теплоотдачу и увеличивает энергозатраты до 15 %. Рекомендуется использовать смягчающие добавки или устанавливать магниевый анод, если конструкция позволяет.

Замена ТЭНа – операция средней сложности, доступная при базовых навыках работы с инструментом. Перед заменой необходимо отключить машину от сети, слить воду, снять заднюю крышку и аккуратно демонтировать контакты нагревателя. Новый ТЭН должен соответствовать по мощности, форме и длине погружной части оригиналу – отклонения могут привести к перегреву или неправильному распределению температуры.

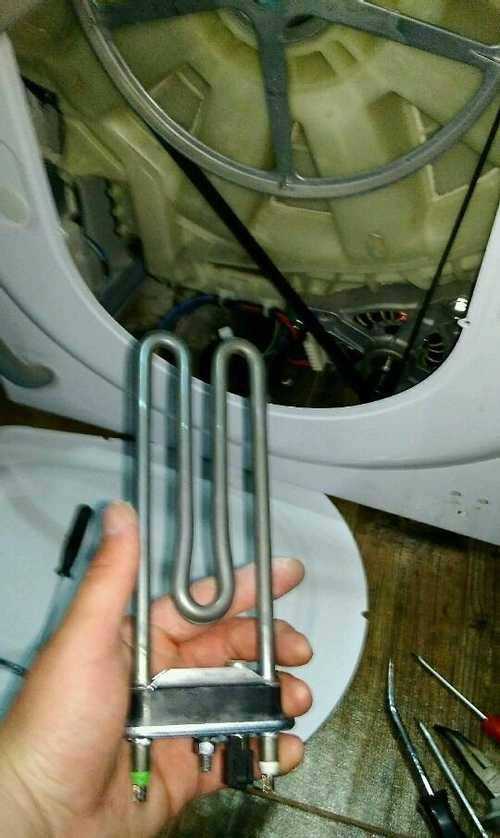

Как работает ТЭН в процессе стирки

ТЭН (трубчатый электронагреватель) начинает работу сразу после запуска программы, требующей подогрева воды. Электрический ток проходит по спирали внутри трубки, изготовленной из жаропрочного металла, чаще всего меди или нержавеющей стали. Спираль нагревается, и тепло передаётся воде через корпус ТЭНа и специальный теплопроводящий наполнитель, обычно магнезит.

Нагрев происходит строго до температуры, заданной программой стирки – обычно от 30 °C до 90 °C. Контроль осуществляется термодатчиком или термистором, установленным вблизи ТЭНа. Как только вода достигает нужной температуры, подача тока прекращается, предотвращая перегрев.

Во время работы стиральной машины вода циркулирует с помощью помпы, проходя мимо нагревателя. Это обеспечивает равномерное распределение тепла по баку. При сбое в работе ТЭНа (например, из-за накипи или обрыва спирали) вода остаётся холодной, что нарушает цикл и снижает качество стирки.

Для продления срока службы ТЭНа рекомендуется регулярно проводить стирку с использованием средств против накипи, особенно при жёсткой воде. Также следует избегать программ с высокой температурой без необходимости – это ускоряет износ нагревательного элемента.

Где находится ТЭН в стиральной машине и как его найти

У моделей с фронтальной загрузкой доступ к ТЭНу чаще всего осуществляется через заднюю стенку. После отключения машины от сети и слива воды необходимо снять заднюю панель, открутив крепёжные винты. В некоторых случаях производители размещают ТЭН спереди – тогда придётся снимать переднюю часть корпуса и панель управления.

У машин с вертикальной загрузкой ТЭН обычно расположен под баком и доступен снизу. Для доступа требуется перевернуть машину на бок и снять нижнюю крышку, если она есть.

Для точного определения местоположения стоит ориентироваться на два провода, идущие к контактам ТЭНа. Между ними также может быть термодатчик. Перед извлечением нагревателя следует сделать фото его подключения для обратной сборки. Чтобы достать ТЭН, открутите центральную гайку, слегка вдавите шпильку внутрь и аккуратно вытяните элемент, покачивая из стороны в сторону.

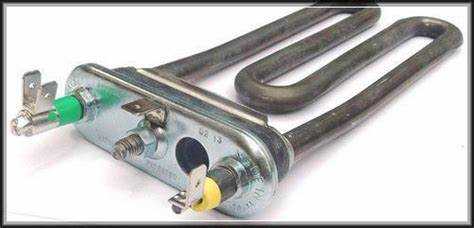

Какие признаки указывают на неисправность ТЭНа

Заметное увеличение времени стирки без объективных причин может свидетельствовать о том, что термодатчик не получает ожидаемого повышения температуры, и программа автоматически продлевает цикл.

Появление запаха гари или сгоревшей изоляции во время работы стиральной машины указывает на короткое замыкание внутри ТЭНа или пробой на корпус.

Срабатывание УЗО или автоматического выключателя при включении машины – ещё один признак пробоя ТЭНа на корпус. В этом случае элемент создаёт ток утечки, что приводит к отключению электропитания в целях безопасности.

Косвенным симптомом может быть постоянная ошибка на дисплее, связанная с нагревом, например, код ошибок F08, F10, E05 и подобные (зависит от модели и производителя). Эти ошибки свидетельствуют о нарушении в цепи нагрева или неправильной температуре воды.

Если накипь покрывает ТЭН толстым слоем, тепло перестаёт передаваться воде эффективно, что приводит к перегреву и отключению элемента по термозащите. Визуально определить степень загрязнения можно только после демонтажа.

При появлении одного или нескольких из указанных признаков рекомендуется провести диагностику ТЭНа мультиметром: измерить сопротивление (в среднем 20–30 Ом) и проверить отсутствие пробоя на корпус. Несоответствие – основание для замены элемента.

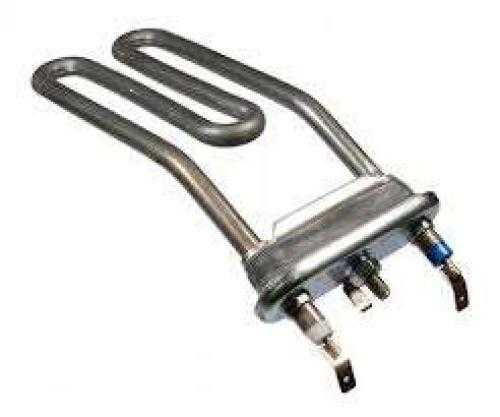

Почему стиральная машина не нагревает воду при исправном ТЭНе

Если ТЭН исправен, но вода не нагревается, вероятной причиной может быть выход из строя термодатчика. Он передаёт контроллеру данные о температуре, и при его неисправности модуль не запускает нагрев. Проверка мультиметром должна показать сопротивление в диапазоне 20–30 кОм при комнатной температуре. Любое отклонение указывает на неисправность.

Часто проблема кроется в электронном модуле управления. Выход из строя реле ТЭНа или сгоревшие дорожки на плате прерывают цепь питания нагревателя. Диагностика требует проверки целостности цепи от реле до самого ТЭНа и замера выходного напряжения на реле при старте программы стирки. Напряжение должно быть около 220 В.

Также необходимо исключить повреждение проводки между ТЭНом, датчиком и модулем. Окисление контактов, надломы или оплавление изоляции – частые причины отсутствия нагрева. Осмотр разъёмов и проверка прозвонкой выявляют такие неисправности.

Некоторые модели не запускают нагрев в начале цикла, если датчик уровня воды (прессостат) не фиксирует нужный объём. При неполадках в его работе модуль «думает», что барабан пуст, и блокирует включение ТЭНа. Сопротивление контактной группы прессостата и давление в шланге следует проверить с помощью манометра и тестера.

Также стоит учитывать прошивку. В редких случаях сбои в программном обеспечении или зависание контроллера мешают корректной работе системы нагрева. Решается перезапуском устройства или обновлением прошивки сервисным инженером.

Как самостоятельно проверить работоспособность ТЭНа мультиметром

Перед началом проверки отключите стиральную машину от электросети и демонтируйте заднюю или переднюю панель, в зависимости от модели. ТЭН обычно располагается в нижней части бака, ближе к центру.

1. Установите мультиметр в режим измерения сопротивления (омметр), выбрав диапазон до 200 Ом.

• Нормальное сопротивление ТЭНа стиральной машины – от 20 до 30 Ом (точное значение зависит от мощности нагревателя, обычно 1800–2000 Вт).
• Если мультиметр показывает «0» или значение, близкое к нулю – произошёл внутренний короткий замыкание.
• Если на экране «1» или «OL» (обрыв цепи) – нагревательный элемент перегорел.

Проверьте также утечку на корпус:

1. Переключите мультиметр в режим прозвонки или высокоомного измерения.

• Любое фиксируемое значение сопротивления – признак утечки тока. ТЭН подлежит замене.
• Если сопротивление бесконечно – изоляция в норме.

После диагностики не забудьте вернуть клеммы на место и закрыть панель корпуса.

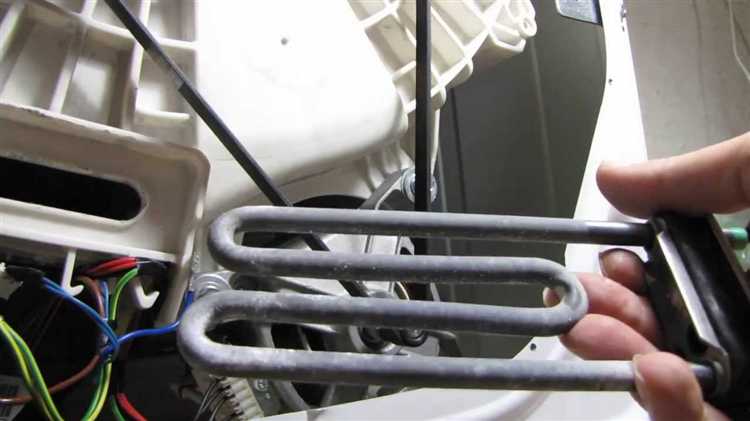

Чем отличаются ТЭНы для разных моделей стиральных машин

ТЭНы различаются по мощности, форме, способу крепления и материалу изготовления. Мощность нагревателя подбирается в зависимости от объема бака и программы стирки: для компактных моделей она обычно составляет 1200–1500 Вт, а для полноразмерных – 1800–2200 Вт.

Форма ТЭНа влияет на эффективность теплопередачи и его размещение внутри бака. Для фронтальных машин чаще используют изогнутые трубчатые нагреватели, которые облегчают монтаж и равномерный нагрев. В вертикальных моделях применяются более прямые или U-образные ТЭНы, соответствующие внутренней конструкции.

Крепление бывает фланцевым или резьбовым. Фланцевые нагреватели требуют точного соответствия посадочного места по диаметру и толщине прокладки, иначе возникают протечки. Резьбовые варианты универсальнее, но требуют контроля герметичности при замене.

Материал поверхности нагрева влияет на устойчивость к накипи и коррозии. Медные ТЭНы быстро проводят тепло, но склонны к окислению. Нержавеющая сталь дольше служит и меньше подвержена накипи, поэтому современные модели с функцией защиты от накипи оснащают именно такими нагревателями.

При выборе ТЭНа под конкретную модель важна точная идентификация по каталожному номеру производителя, так как геометрия, место установки и характеристики нагревателя могут отличаться даже у устройств одной марки, выпущенных в разные годы.

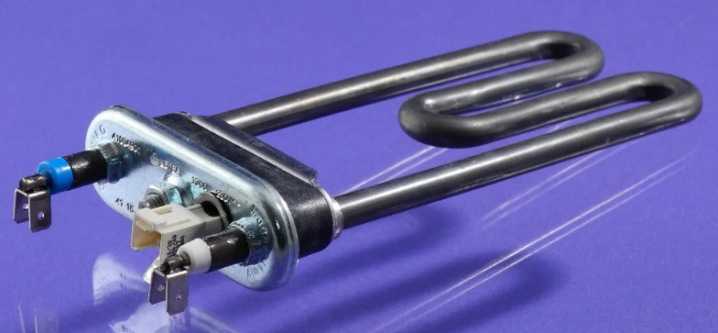

Что вызывает накипь на ТЭНе и как её предотвратить

Накипь образуется из-за высокого содержания в воде растворённых минералов, главным образом кальция и магния. При нагреве вода испаряется, а минералы оседают на поверхности ТЭНа в виде твёрдой, плотной корки. Чем выше температура и жёсткость воды, тем интенсивнее происходит образование накипи.

Основной фактор – жёсткость воды, измеряемая в миллиграммах эквивалента солей на литр (мг-экв/л). При жёсткости выше 7 мг-экв/л риск образования накипи резко возрастает. Частое использование горячей воды свыше 60°C ускоряет отложение минеральных солей.

Для снижения накипи рекомендуется использовать умягчённую воду или устанавливать системы фильтрации, например ионообменные фильтры. Регулярная очистка ТЭНа от накипи химическими средствами на основе лимонной кислоты или специализированных антикальциевых растворов позволяет продлить срок службы нагревателя и сохранить эффективность нагрева.

Снижение температуры нагрева до 50-55°C при стирке и регулярное проведение профилактических промывок барабана горячей водой с добавлением уксуса или лимонной кислоты уменьшает отложения. Важно избегать длительного простоя стиральной машины с водой внутри, так как это способствует накоплению минеральных осадков.

Порядок замены ТЭНа в домашних условиях

Перед началом работы отключите стиральную машину от электросети и перекройте подачу воды. Для замены ТЭНа потребуется ключ на 19–22 мм, плоская отвертка, пассатижи и новый нагревательный элемент, подходящий по модели машины.

1. Слейте остатки воды из бака. Откройте сливной фильтр и дайте воде полностью выйти.
2. Снимите заднюю панель машины, открутив крепежные винты с помощью отвертки.
3. Отсоедините электрические клеммы от ТЭНа. Запомните или сфотографируйте расположение проводов для правильного подключения нового элемента.
4. Ослабьте крепёж ТЭНа, используя гаечный ключ, и аккуратно извлеките его из отверстия бака.
5. Проверьте состояние уплотнительной прокладки. При необходимости замените её на новую, чтобы избежать протечек.
6. Вставьте новый ТЭН в посадочное место, убедитесь, что прокладка правильно установлена.
7. Закрутите крепёжный болт, обеспечивая плотное прилегание элемента, но не перетягивайте – это может повредить резьбу или корпус бака.
8. Подключите электрические провода к соответствующим клеммам, соблюдая полярность и порядок.
9. Установите назад заднюю панель и закрепите её винтами.
10. Откройте подачу воды, подключите машину к сети и проведите тестовый цикл без загрузки белья, чтобы проверить герметичность и работу нагрева.

При замене используйте ТЭН, рекомендованный производителем, с одинаковыми техническими параметрами: мощность (обычно 1800–2000 Вт), напряжение и размеры. Несоответствие приводит к сбоям в работе или поломке.

Вопрос-ответ:

Что такое ТЭН в стиральной машине и как он работает?

ТЭН — это специальный нагревательный элемент, который отвечает за подогрев воды в барабане стиральной машины. Он представляет собой трубку с сопротивлением внутри, при прохождении электрического тока которой выделяется тепло. Это тепло передается воде, повышая её температуру до заданного уровня для стирки.

Почему важно, чтобы ТЭН исправно работал в стиральной машине?

Если нагревательный элемент не функционирует должным образом, вода не нагревается, и качество стирки снижается. Прачечное средство не растворяется полностью, а загрязнения и жиры хуже отстирываются при низкой температуре. Кроме того, это может привести к увеличению времени стирки и перерасходу электроэнергии из-за повторных циклов.

Какие признаки указывают на неисправность ТЭНа в стиральной машине?

Основные признаки — вода не нагревается или нагревается слишком медленно, стирка занимает больше времени, машина может отключаться с ошибкой. Иногда можно заметить появление запаха гари или слышать щелчки при работе. Если машина не выходит на нужную температуру, стоит проверить состояние нагревательного элемента.

Можно ли заменить ТЭН самостоятельно, и какие меры предосторожности нужно соблюдать?

Заменить нагревательный элемент возможно своими силами, но нужно соблюдать осторожность. Важно отключить машину от сети, слить воду, аккуратно демонтировать старый элемент и установить новый. Рекомендуется использовать только оригинальные или совместимые детали и убедиться в правильном подключении проводов. Если есть сомнения, лучше обратиться к специалисту.

Как продлить срок службы ТЭНа в стиральной машине?

Для сохранения работоспособности нагревательного элемента важно следить за качеством воды — высокая жёсткость приводит к образованию накипи. Рекомендуется периодически использовать специальные средства для удаления отложений и проводить профилактическую чистку. Также важно не перегружать машину и выбирать подходящие режимы стирки.

Какую роль играет ТЭН в процессе нагрева воды в стиральной машине?

ТЭН — это электрический нагревательный элемент, который непосредственно отвечает за повышение температуры воды внутри стиральной машины. Он преобразует электрическую энергию в тепло, что позволяет воде достигать нужной температуры для эффективного стирального цикла. Без ТЭНа вода оставалась бы холодной, и стирка не была бы такой качественной, особенно при удалении сильных загрязнений.
