Токи Фуко представляют собой вихревые токи, индуцируемые в массивных токопроводящих телах под действием переменного магнитного поля. Их существование напрямую связано с законом электромагнитной индукции Фарадея, и они становятся особенно выраженными при высокой частоте переменного поля и большой толщине проводника.

Основное влияние токов Фуко – это нежелательное тепловыделение в теле проводника. Например, в медной пластине толщиной 10 мм при воздействии переменного магнитного поля с частотой 50 Гц мощность потерь может превышать 5 Вт/см². Это приводит к локальному перегреву, снижению проводимости и дополнительным механическим напряжениям, что критично для трансформаторов, электродвигателей и токопроводящих шин.

Для минимизации потерь рекомендуется использовать ферритовые материалы с высоким удельным сопротивлением, а также конструкционные решения: ламинирование магнитопроводов, прорези в массивных токопроводящих деталях, применение тонких проводов (например, лакированных проводников в виде литцендрата). Для алюминия и меди критическая толщина слоя, в котором сконцентрированы токи Фуко, определяется глубиной проникновения, рассчитываемой по формуле: δ = √(2ρ/ωμ), где ρ – удельное сопротивление, ω – круговая частота, μ – магнитная проницаемость.

Игнорирование токов Фуко в проектировании приводит к потерям КПД до 10–15% в системах передачи энергии. В современных преобразователях и высокочастотных устройствах их влияние ограничивается не только конструктивными решениями, но и программируемыми ограничениями на скорость изменения тока (di/dt), что позволяет сохранять температурный и электрический ресурс оборудования.

Как возникают вихревые токи в металлических проводниках при переменном магнитном поле

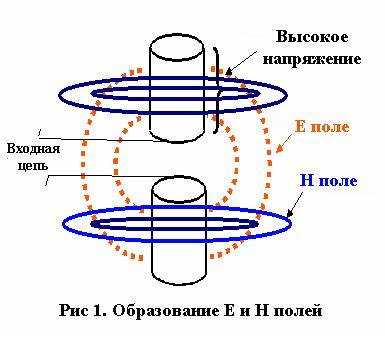

Вихревые токи возникают в массивных металлических телах при изменении магнитного потока, пронизывающего их объем. Согласно закону электромагнитной индукции Фарадея, любое изменение магнитного поля во времени вызывает появление замкнутых электрических токов в плоскостях, перпендикулярных к направлению изменения потока.

Если на проводник действует переменное магнитное поле, в каждой точке материала индуцируется электродвижущая сила, направленная по замкнутому контуру. Эти контуры не физически заданы, а определяются распределением магнитного поля и электропроводностью среды. Чем выше частота изменения поля и чем меньше сопротивление материала, тем интенсивнее возникают вихревые токи.

Основные параметры, определяющие силу вихревых токов:

Чтобы минимизировать влияние вихревых токов, применяются ферромагнитные сердечники с ламинированной структурой, магнитные экраны и высокочастотные ферриты. В радиотехнике и электроэнергетике важно учитывать тепловые потери от вихревых токов для предотвращения перегрева оборудования.

Какие параметры материала усиливают образование токов Фуко

На интенсивность вихревых токов влияет электропроводность материала. Чем выше проводимость, тем больше индукционные токи. В меди и алюминии, обладающих высокой проводимостью (порядка 5,8×10⁷ и 3,5×10⁷ С/Ом·м соответственно), токи Фуко достигают значительных значений при воздействии переменного магнитного поля.

Толщина проводника напрямую определяет объем, в котором индуцируются токи. Чем толще материал, тем шире путь замыкания токов, и тем выше потери энергии. Особенно заметно это при частотах свыше 1 кГц, когда глубина проникновения поля уменьшается, а токи концентрируются ближе к поверхности (эффект скин-слоя).

Магнитная проницаемость также влияет на образование токов Фуко. В немагнитных материалах, таких как алюминий или медь, индукция слабее ограничивается, что способствует большему проникновению магнитного потока внутрь объема проводника. В ферромагнитных же материалах (например, железо) с высокой μ, вихревые токи сильнее локализуются, особенно при наличии замкнутых контуров.

Однородность материала критична. Примеси, поры и границы зерен нарушают равномерность тока, что может снижать или усиливать локальные потери в зависимости от характера неоднородностей. Особенно важно учитывать этот фактор при проектировании сердечников трансформаторов и двигателей.

Форма поверхности и геометрия детали влияют на распределение поля. Острые углы, непрерывные массивные секции и отсутствие щелей усиливают токи Фуко, поскольку снижается сопротивление замкнутым контурам. Чтобы снизить потери, применяют шлицование, ламинирование и конструктивные надрезы.

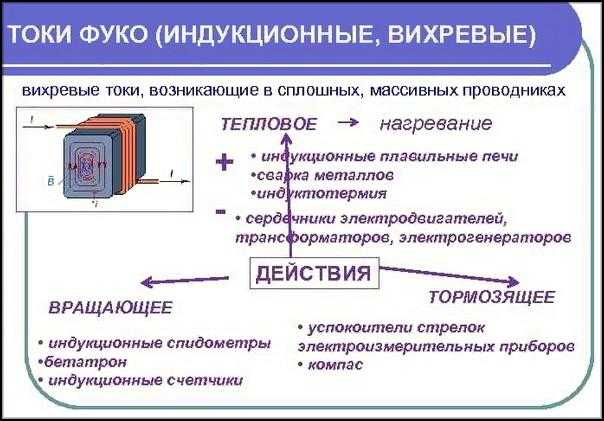

Как вихревые токи вызывают локальный нагрев проводников

Вихревые токи возникают при изменении магнитного потока, пронизывающего проводящий материал. Эти токи замыкаются внутри объёма проводника и движутся по замкнутым траекториям, вызывая локальный нагрев за счёт омических потерь.

• Механизм тепловыделения обусловлен сопротивлением материала: P = I²R. При высокой плотности вихревых токов мощность тепловых потерь возрастает экспоненциально.
• Нагрев наиболее интенсивен в поверхностных слоях проводника (эффект скин-слоя). Глубина проникновения тока обратно пропорциональна корню из частоты и магнитной проницаемости.
• В зонах с повышенной электропроводностью нагрев слабее, но при наличии дефектов или неоднородностей в структуре металла локальные зоны перегрева формируются быстрее.
• В трансформаторных сердечниках и обмотках нагрев приводит к деградации изоляции, изменению магнитных свойств и даже к возгоранию.

1. Для уменьшения нагрева применяют ферриты с высокой удельной сопротивляемостью и низкими потерями при высоких частотах.
2. Использование ламинированных или сегментированных конструкций снижает циркуляцию вихревых токов и ограничивает локальный перегрев.
3. Уменьшение толщины проводящего слоя в направлении, перпендикулярном к изменяющемуся магнитному полю, снижает индуцированный ток и, соответственно, тепловыделение.

Игнорирование вихревых токов в конструкции приводит к снижению КПД и быстрому старению компонентов. Точный расчёт и подбор материалов критически важны для теплоустойчивости системы.

Почему токи Фуко снижают проводимость в электромагнитных устройствах

Токи Фуко возникают внутри проводников при изменении магнитного потока. Эти вихревые токи индуцируются в поперечном сечении материала и направлены перпендикулярно к основному току, создавая внутренние потери энергии.

Основной механизм снижения проводимости связан с локальным нагревом: движение токов Фуко сопровождается выделением тепла по закону Джоуля-Ленца (P = I²R). Это приводит к росту температуры проводника и, как следствие, увеличению его электрического сопротивления. Например, при нагреве меди от 20 °C до 100 °C её сопротивление возрастает примерно на 30 %, что напрямую влияет на снижение общей проводимости.

Дополнительно, токи Фуко создают паразитные магнитные поля, которые взаимодействуют с основным магнитным потоком, вызывая его искажение. Это нарушает равномерное распределение тока в проводнике, особенно в зонах высокой плотности поля, таких как сердечники трансформаторов и ротора машин переменного тока.

Для уменьшения влияния токов Фуко рекомендуется использовать ламинатные конструкции с изоляцией между слоями. Пример – трансформаторные сердечники из электротехнической стали толщиной менее 0,35 мм, покрытые оксидной пленкой. Это значительно ограничивает путь замкнутого тока и снижает тепловые потери.

Также эффективно применение материалов с высоким электрическим сопротивлением и малой магнитной проницаемостью, таких как ферриты в высокочастотных устройствах. При этом потери от токов Фуко уменьшаются за счёт ограничения амплитуды индуцированного тока.

Какие методы применяются для подавления токов Фуко в трансформаторах и дросселях

Ламинирование сердечника – основной способ уменьшения вихревых токов. Сердечники изготавливаются из тонких стальных листов толщиной 0,23–0,35 мм, изолированных друг от друга слоем оксидов или лаком. Это увеличивает сопротивление пути замкнутых токов и снижает потери на вихревые токи в десятки раз.

Использование электротехнической стали с высоким удельным сопротивлением дополнительно ограничивает интенсивность токов Фуко. Чаще применяются стали с кремнием 2,5–3,5 %, так как кремний увеличивает удельное сопротивление материала до 40–50 мкОм·см.

Ферритовые материалы применяются в высокочастотных трансформаторах и дросселях, где токи Фуко особенно выражены. Благодаря своей высокой проницаемости и низкой проводимости ферриты практически исключают вихревые токи. Они эффективны при частотах от десятков килогерц до мегагерц.

Сегментация сердечников используется в высокотоковых дросселях. Цельный сердечник разбивается на секции, изолированные друг от друга. Это ограничивает пути замыкания токов Фуко и снижает тепловые потери без ухудшения магнитных свойств.

Применение порошковых магнитодиэлектриков позволяет отказаться от классических стальных сердечников. Частицы магнитного материала окружены изолирующим слоем, что устраняет условия для образования токов Фуко. Такой подход особенно актуален в импульсных дросселях.

Минимизация сечения токопроводящих контуров проводится при проектировании. Чем меньше площадь, охватываемая замкнутыми вихревыми токами, тем ниже их амплитуда. Этим объясняется вытянутый профиль некоторых сердечников и строгое расположение листов вдоль магнитного потока.

Как ламинирование сердечников помогает уменьшить потери на вихревые токи

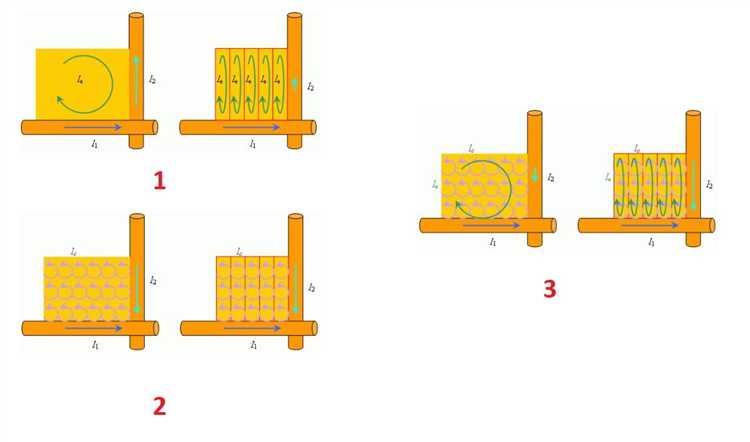

Вихревые токи возникают внутри металлических сердечников при изменяющемся магнитном поле, создавая значительные потери энергии. Ламинирование сердечника снижает эти потери за счёт разбиения цельного металлического блока на тонкие листы толщиной от 0,3 до 0,5 мм, изолированные друг от друга диэлектрическим слоем.

Основной механизм уменьшения потерь связан с уменьшением площади петель вихревых токов. Из-за электрической изоляции между листами токи не могут свободно распространяться по всему объему, ограничиваясь отдельными тонкими слоями. Это снижает интенсивность токов и, соответственно, тепловые потери.

Практически, эффективность ламинирования напрямую зависит от толщины и качества изоляции листов. Листы толщиной более 0,5 мм заметно увеличивают потери, особенно при частотах свыше 50 Гц. Современные технологии используют электротехническую сталь с изоляцией на основе оксидных покрытий или лаковых составов, выдерживающих температуры до 180 °C.

Рекомендуется применять ламинирование в трансформаторах, электродвигателях и других устройствах с переменным магнитным полем, где снижение потерь на вихревые токи напрямую повышает КПД и долговечность оборудования. Оптимальный выбор толщины и типа изоляции зависит от частоты работы и рабочей температуры устройства.

Влияние геометрии проводника на интенсивность вихревых токов

Геометрическая форма проводника существенно влияет на распределение и величину вихревых токов, обусловленных изменяющимся магнитным полем. Ключевые параметры – толщина, ширина, наличие острых углов и отверстий.

• Толщина проводника: с увеличением толщины возрастает площадь, в которой формируются вихревые токи, что приводит к увеличению их интенсивности и, как следствие, потерь на нагрев. Оптимально использовать тонкие слои для снижения силы токов Фуко.
• Ширина и длина: при большей длине токи имеют больше пространства для распространения, что увеличивает их амплитуду. Ограничение ширины уменьшает площадь, подверженную наведению токов, снижая потери.
• Острые углы и переходы: резкие геометрические изменения вызывают концентрацию вихревых токов в этих зонах, усиливая локальный нагрев и электромагнитные потери. Рекомендуется сглаживать углы или вводить скругления для равномерного распределения токов.
• Отверстия и прорези: наличие разрывов в проводнике прерывает путь вихревых токов, эффективно снижая их величину. Размещение нескольких узких прорезей вдоль направления индукции значительно уменьшает потери.

Для инженерных решений рекомендуется:

1. Использовать многослойные конструкции с изоляцией между слоями, что разрывает путь токов Фуко и снижает их интенсивность.
2. Минимизировать толщину каждого слоя при сохранении общей механической прочности.
3. Избегать резких геометрических переходов и внедрять плавные скругления.
4. Применять технологические прорези в местах с максимальной индукцией магнитного поля для эффективного снижения потерь.

Учет этих факторов при проектировании проводников позволяет значительно уменьшить энергоемкость оборудования, повысить его надежность и увеличить срок службы. Геометрия – один из главных инструментов управления вихревыми токами и сопутствующими потерями.

Вопрос-ответ:

Что такое токи Фуко и как они возникают в проводниках?

Токи Фуко — это вихревые электрические токи, которые индуцируются внутри проводника при изменении магнитного поля, проходящего через него. Они появляются из-за закона электромагнитной индукции: когда магнитное поле в проводнике изменяется, в замкнутых контурах внутри материала возникают токи, создающие дополнительное магнитное поле, противодействующее изменению. Эти токи циркулируют в толще проводника, создавая внутренние потери энергии.

Как токи Фуко влияют на тепловые характеристики металлических изделий?

Токи Фуко приводят к дополнительному нагреву внутри металла, так как энергия электромагнитного поля преобразуется в тепловую из-за сопротивления проводника. Чем больше интенсивность токов и толщина материала, тем значительнее тепловыделение. Это явление важно учитывать при проектировании трансформаторов и электродвигателей, где излишний нагрев может ухудшить эксплуатационные свойства и снизить долговечность устройств.

Почему для уменьшения токов Фуко используют ламинированные сердечники в трансформаторах?

Ламинирование сердечников позволяет разорвать пути, по которым могли бы проходить токи Фуко. Сердечник разделён на тонкие изолированные друг от друга слои, что значительно снижает площадь замкнутых контуров, где возникают токи. В результате токи становятся меньше, а потери энергии и нагрев уменьшаются, что повышает эффективность и безопасность работы трансформатора.

Как геометрия и размер проводника влияют на величину токов Фуко?

Толщина и форма проводника напрямую влияют на возникновение токов Фуко. Чем больше площадь поперечного сечения, тем большие замкнутые контуры могут сформироваться внутри материала, увеличивая силу токов. Узкие или тонкие проводники создают более слабые токи, потому что площадь, по которой они циркулируют, ограничена. Следовательно, при проектировании электрических машин часто используют тонкие слои или проволоки для снижения этих эффектов.

Какие методы применяются для измерения токов Фуко в лабораторных условиях?

Для оценки токов Фуко применяют несколько способов. Один из распространённых — измерение тепловых потерь в образце при переменном магнитном поле, так как токи вызывают нагрев. Также используются методы магнитометрии, где фиксируют изменение магнитного поля и связанные с ним токи. Иногда применяют электрохимические или оптические методы для наблюдения распределения токов на поверхности проводника.

Как именно индуцируются токи Фуко в металлических проводниках и почему они вызывают нагрев?

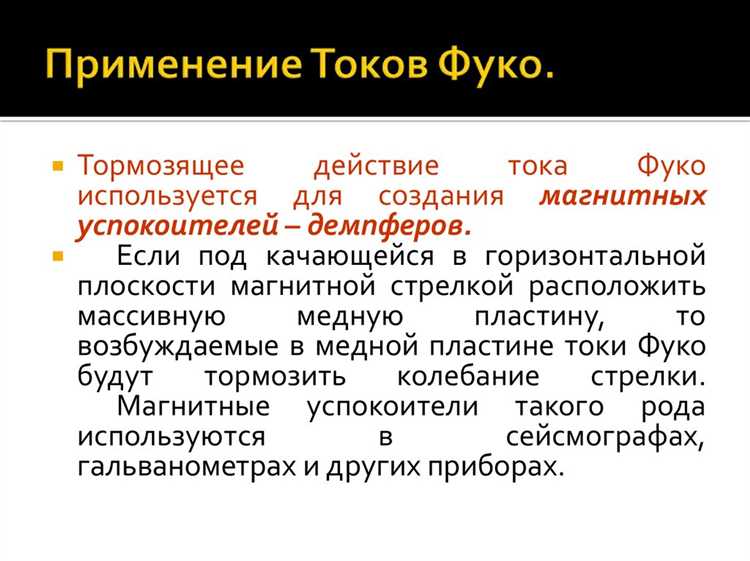

Токи Фуко возникают в металлических проводниках при изменении магнитного потока, проходящего через них. Согласно закону электромагнитной индукции, в замкнутой металлической области возникает вихревое электрическое поле, которое приводит к появлению круговых токов внутри материала. Эти токи сталкиваются с сопротивлением проводника, что приводит к выделению тепла. Именно поэтому при быстром изменении магнитного поля, например в трансформаторах или электромагнитных тормозах, наблюдается нагрев металла из-за токов Фуко.
