Что такое угол диэлектрических потерь

Угол диэлектрических потерь – это количественная характеристика, отражающая способность диэлектрика преобразовывать электромагнитную энергию в тепловую. Он обозначается как tg δ и представляет собой тангенс угла между вектором приложенного электрического поля и вектором плотности тока смещения в комплексной плоскости. Этот угол непосредственно связан с мнимой частью диэлектрической проницаемости материала и, следовательно, с его потерями при работе в переменном электрическом поле.

Значение tg δ зависит от множества факторов: частоты электрического поля, температуры, структуры материала, содержания влаги и примесей. Например, для тефлона при частоте 1 МГц tg δ составляет порядка 0,0002, тогда как для бумаги с высокой влажностью этот показатель может превышать 0,1. Такие различия критичны при проектировании высокочастотных устройств, где минимизация тепловых потерь играет ключевую роль.

Понимание физического смысла угла диэлектрических потерь необходимо для выбора материалов в РЧ-трактах, конденсаторах, изоляции кабелей. Важно учитывать, что высокая величина tg δ не только приводит к перегреву, но и снижает добротность резонансных контуров. Рекомендуется использовать материалы с tg δ менее 0,001 в ВЧ-диапазоне для обеспечения стабильной работы аппаратуры и снижения энергозатрат.

Что показывает угол диэлектрических потерь при взаимодействии поля с материалом

Угол диэлектрических потерь (угол δ) характеризует степень необратимого рассеяния энергии электромагнитного поля в материале. Он определяется как угол между вектором полной диэлектрической проницаемости и его активной составляющей. Конкретно, чем больше угол δ, тем выше потери энергии за счёт теплового преобразования в результате дипольной релаксации и проводимости.

Угол δ связан с тангенсом потерь (tg δ), который рассчитывается по формуле:

где ε″ – мнимая часть диэлектрической проницаемости, отражающая потери, а ε′ – действительная часть, определяющая способность к накоплению энергии. Значения tg δ от 10⁻⁴ до 10⁻² свидетельствуют о высоком качестве изоляции, тогда как значения выше 0.1 указывают на значительные энергетические потери и нежелательны в ВЧ- и СВЧ-применениях.

Угол потерь служит критерием для выбора материалов в конденсаторах, кабельной изоляции, антеннах и микроволновых компонентах. При tg δ > 0.05 резко возрастает тепловыделение, что ограничивает мощностные режимы эксплуатации. В радиочастотной технике предпочтение отдают материалам с tg δ < 0.001 при рабочих частотах до 1 ГГц.

При проектировании важно учитывать частотную зависимость tg δ. Например, у политетрафторэтилена при 1 МГц tg δ ≈ 2×10⁻⁴, тогда как у полиэтилена – порядка 10⁻³. Это делает PTFE предпочтительным в чувствительных к потерям системах.

Контроль угла потерь также необходим при изменении температуры, поскольку при нагревании увеличивается подвижность диполей и проводимость, что приводит к росту ε″ и, соответственно, угла δ. Таким образом, выбор материала с низким и стабильным tg δ при заданных условиях критичен для обеспечения энергоэффективности и надежности системы.

Как угол потерь зависит от частоты переменного электрического поля

Угол диэлектрических потерь (угол δ) напрямую зависит от частоты переменного электрического поля, поскольку с изменением частоты меняется характер поляризации вещества. При низких частотах преобладает ориентационная и ионная поляризация, которые сопровождаются значительными потерями энергии, особенно в полярных диэлектриках. В этом диапазоне угол δ возрастает.

При увеличении частоты выше 10⁶ Гц ориентационная поляризация становится инерционной: диполи не успевают реагировать на быстрые изменения поля. В результате тангенс угла потерь tan δ и сам угол δ уменьшаются. Однако в диапазоне радиочастот (10⁷–10⁹ Гц) начинают проявляться дипольные резонансы, вызывающие локальные пики значений δ.

На сверхвысоких частотах (свыше 10¹⁰ Гц) наблюдаются колебательные и электронные поляризации, где вклад в потери становится минимальным. Угол δ в этом случае стремится к нулю. Для материалов с высокой проводимостью (например, углеродных композитов) частотная зависимость более пологая, но даже там наблюдается пик при переходе через релаксационные частоты.

Для точной оценки частотной зависимости требуется учитывать тип поляризации, структуру материала и его температуру. При проектировании СВЧ-устройств и высокочастотных изоляторов рекомендуется подбирать материалы с минимальным углом δ в рабочем диапазоне частот. Пренебрежение этой зависимостью приводит к перегреву и снижению эффективности устройств.

Роль угла потерь при выборе изоляционных материалов для СВЧ-техники

Угол диэлектрических потерь напрямую влияет на эффективность передачи и минимизацию искажений СВЧ-сигналов в изоляционных материалах. В диапазоне частот выше 1 ГГц даже незначительные потери ведут к существенному ослаблению сигнала, особенно в волноводах, коаксиальных линиях и антеннах.

Материалы с углом потерь менее 0,001 рад (например, тефлон, кварц) являются предпочтительными для прецизионных СВЧ-устройств, включая резонаторы и фазовращатели. Такие значения обеспечивают минимальные потери мощности и стабильность фазовых характеристик.

При выборе изоляции для печатных плат СВЧ-диапазона, следует учитывать, что угол потерь более 0,005 рад приводит к увеличению стоячих волн, росту тепловых эффектов и снижению добротности тракта. Например, при работе на 10 ГГц разница между углами потерь 0,001 и 0,01 рад может означать снижение эффективности передачи на десятки процентов.

Для мощных передающих трактов СВЧ крайне важно учитывать температурную зависимость угла потерь. Материалы, сохраняющие низкие значения угла при нагреве (например, полиэтилен с поперечными связями), обеспечивают стабильную работу при длительной подаче мощности.

Оптимальный выбор материала требует комплексной оценки: угол потерь, стабильность во всём рабочем диапазоне частот, температурная устойчивость и согласование с диэлектрической проницаемостью других компонентов. Игнорирование параметра угла потерь приводит к паразитной модуляции сигнала, деградации частотной селективности и неконтролируемым потерям энергии.

Связь угла потерь с комплексной диэлектрической проницаемостью

Комплексная диэлектрическая проницаемость материала описывается выражением ε = ε’ — iε», где ε’ – действительная часть, отражающая способность к накоплению энергии, а ε» – мнимая часть, характеризующая потери энергии в виде тепла.

Угол диэлектрических потерь tan δ определяется как отношение ε»/ε’. Он служит ключевым параметром при анализе эффективности изоляционных материалов на высоких частотах. Увеличение tan δ прямо указывает на рост внутренних потерь, обусловленных дипольной релаксацией или проводимостью в объёме диэлектрика.

При частотном анализе видно, что в области резонансной релаксации значение ε» достигает максимума, в то время как ε’ резко снижается, что приводит к пиковому значению угла потерь. Это позволяет точно идентифицировать частотные диапазоны, в которых материалы становятся неэффективными для применения в СВЧ- или ВЧ-диапазонах.

Для инженерного расчёта критично использовать экспериментально определённые значения ε’ и ε» при рабочей частоте. Только так можно достоверно оценить tan δ и предсказать тепловую нагрузку в диэлектрической среде. Пренебрежение частотной зависимостью приводит к недооценке энергетических потерь и перегреву конструкций.

Минимизация угла потерь достигается выбором материалов с низкой проводимостью и высокой степенью упорядоченности молекулярной структуры. На практике предпочтение отдают стеклопластикам и фторополимерам, у которых tan δ не превышает 10⁻³ при 1 ГГц.

Методы измерения угла диэлектрических потерь в лабораторных условиях

Для точного определения угла диэлектрических потерь (δ) в лабораторных условиях применяются несколько проверенных методик, каждая из которых имеет специфику и диапазон применимости в зависимости от частоты, диэлектрической проницаемости материала и требуемой точности.

• Метод мостов переменного тока. Применяется при измерениях на низких и средних частотах (до нескольких МГц). Используются измерительные мосты типа Шеринга и Вина. Путём балансировки моста определяются тангенс угла потерь (tg δ) и ёмкость образца. Требуется тщательная термостабилизация и экранирование от наводок.
• Метод с использованием векторного анализатора. Актуален на высоких частотах (от десятков МГц до гигагерц). Измеряется комплексный коэффициент отражения (S-параметры), на основе которого рассчитывается комплексная диэлектрическая проницаемость, включая потери. Образец размещается в коаксиальном или волноводном держателе. Метод требует калибровки и учёта паразитных элементов.
• Импедансный метод. Подходит для анализа тонкоплёночных материалов. Измеряется импеданс образца в функции частоты с помощью прецизионного измерителя LCR. tg δ определяется из мнимой и действительной составляющих импеданса. Метод чувствителен к контактным сопротивлениям – рекомендуется использовать четырёхконтактную схему.
• Резонансный метод. Применяется для высокодобротных образцов. Измеряется добротность резонатора с и без образца. tg δ рассчитывается из изменения добротности и резонансной частоты. Метод обеспечивает высокую точность, но требует изготовления стандартного резонатора под конкретный образец.
• Метод плоских конденсаторов. Используется на частотах до 1 МГц. Образец зажимается между электродами с известной площадью. tg δ определяется по фазовому сдвигу между током и напряжением. Требуется учёт геометрии и поляризации, особенно при исследовании анизотропных материалов.

Выбор метода зависит от диапазона частот, формы и размеров образца, а также требуемой точности. Для минимизации погрешностей необходимо контролировать температуру, влажность и исключать паразитные элементы в измерительной цепи.

Влияние температуры на угол потерь в полимерных диэлектриках

Температура существенно влияет на угол диэлектрических потерь в полимерных материалах, обусловливая изменения в молекулярной подвижности и электрической проводимости. Повышение температуры приводит к увеличению подвижности диполей и заряженных носителей, что отражается на росте угла потерь.

Основные закономерности изменения угла потерь с температурой для полимерных диэлектриков:

• В диапазоне от комнатной температуры до температуры стеклования (Tg) угол потерь растет медленно, поскольку диполи ограничены аморфной структурой.
• При достижении температуры около Tg наблюдается резкое увеличение угла потерь из-за значительной активации сегментных движений макромолекул.
• Выше Tg угол потерь стабилизируется или увеличивается менее интенсивно, поскольку полимер переходит в более гибкое состояние с меньшим сопротивлением поляризации.

Для оценки влияния температуры рекомендуется использовать модель Вогеля–Таммана–Фуллера (VTF), которая учитывает нелинейную зависимость времени релаксации диполей от температуры. Расчеты по VTF обеспечивают точное прогнозирование угла потерь в широком температурном диапазоне.

Практические рекомендации для минимизации угла потерь при повышенных температурах:

1. Использование полимеров с более высоким Tg для снижения активации молекулярной подвижности при рабочих температурах.
2. Добавление неионных или слабополярных наполнителей, уменьшающих концентрацию свободных диполей и ионных носителей.
3. Применение сшивки полимерной матрицы, ограничивающей сегментные движения и снижая потери при высоких температурах.

Экспериментальные данные показывают, что для полиэтилена угол потерь увеличивается примерно на 0.01°–0.02° на каждый градус выше 50 °C, тогда как у поливинилхлорида этот рост может достигать 0.05° на градус из-за более выраженной дипольной поляризации.

Контроль температуры и выбор материала с учетом вышеуказанных параметров позволяет оптимизировать диэлектрические свойства и повысить надежность полимерных диэлектриков в условиях эксплуатации.

Использование угла потерь для оценки старения и деградации материалов

Угол диэлектрических потерь (tg δ) служит прямым индикатором качества изоляционных материалов. С ростом старения и накоплением микродефектов увеличивается проводимость материала, что приводит к росту tg δ. Этот параметр особенно чувствителен к изменению структуры полимеров, кристаллической фазы и наличию свободной влаги.

Для диагностики состояния применяют измерения tg δ на фиксированной частоте (обычно 50–60 Гц) при рабочих температурах. Стабильное увеличение угла потерь более чем на 20–30% относительно исходного значения указывает на существенное ухудшение диэлектрических свойств и приближение к критическим уровням деградации.

Практика показывает, что динамический мониторинг tg δ позволяет выявить ранние стадии термического и электролитического разрушения. Например, при эксплуатации трансформаторного масла и обмоток электрических машин рост tg δ на 0,01–0,02 часто предшествует появлению видимых дефектов.

Рекомендовано проводить периодические замеры угла потерь в рамках программ технического обслуживания с интервалом, зависящим от класса эксплуатации и условий нагрузки. В критичных узлах – не реже одного раза в год. При обнаружении тенденции к росту следует дополнительно оценивать влагосодержание и проводить локализованный анализ микроструктуры.

Использование tg δ как параметра для оценки старения обеспечивает высокую чувствительность к внутренним изменениям материала без необходимости разрушительных тестов. Такой подход позволяет продлить ресурс оборудования и своевременно планировать ремонтные работы, минимизируя аварийные ситуации.

Ограничения применения материалов с высоким углом потерь в электронике

Материалы с высоким углом диэлектрических потерь (tan δ > 0,01) демонстрируют значительные энергетические потери при прохождении электрического поля, что ограничивает их использование в высокочастотных и чувствительных электронных устройствах. Основная проблема заключается в нагреве, возникающем вследствие диссипации энергии, что снижает надежность и точность работы компонентов.

Высокий угол потерь приводит к увеличению тепловой нагрузки, требующей дополнительных систем охлаждения и повышающих габариты устройств. Например, в СВЧ- и миллиметровых диапазонах частот даже незначительное увеличение tan δ приводит к существенному ухудшению коэффициента качества (Q) резонаторов и фильтров, снижая их селективность и стабильность.

Применение таких материалов в интегральных схемах вызывает локальные перегревы, способствующие деградации полупроводниковых элементов и сокращению срока службы. Для устройств с критически низким энергопотреблением и точными параметрами, например в медицинской электронике и аэрокосмической аппаратуре, высокие потери неприемлемы.

Рекомендации по выбору материалов включают ограничение угла потерь tan δ не выше 0,001–0,005 для критичных применений, что обеспечивает баланс между диэлектрической проницаемостью и минимальными потерями. В задачах, где допустимы локальные тепловыделения, можно использовать материалы с tan δ до 0,01, но при обязательном внедрении систем пассивного или активного охлаждения.

Таким образом, высокие диэлектрические потери существенно ограничивают использование материалов в электронике, особенно при высоких частотах и требовательных к стабильности параметрах устройствах. Оптимальный подбор материалов с учетом tan δ – ключ к обеспечению эффективности и долговечности электронных систем.

Вопрос-ответ:

Что такое угол диэлектрических потерь и как его можно понять с физической точки зрения?

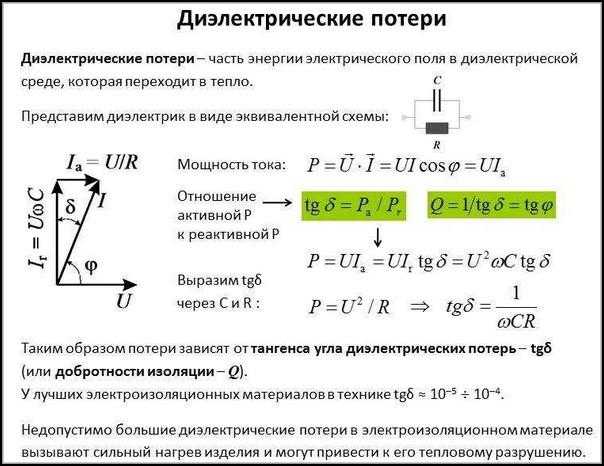

Угол диэлектрических потерь — это величина, которая характеризует соотношение между активной и реактивной составляющими тока в диэлектрике при приложении переменного электрического поля. Физически он отражает степень энергии, превращающейся в тепло внутри материала из-за внутренних процессов, таких как движение диполей или проводимость слабых токов. Чем больше угол, тем выше потери энергии в диэлектрике.

Каким образом угол диэлектрических потерь влияет на работу электрических устройств?

Угол диэлектрических потерь влияет на эффективность работы изоляционных материалов и конденсаторов. Большие потери приводят к нагреву, снижению надежности и сокращению срока службы оборудования. Поэтому при проектировании электрических систем важно учитывать этот параметр, чтобы выбрать материал с минимальными потерями и обеспечить стабильную работу устройства.

Почему угол диэлектрических потерь обычно выражается через тангенс, а не напрямую в градусах?

Угол диэлектрических потерь часто описывают через тангенс, так как он напрямую связан с отношением активной составляющей тока к реактивной. Тангенс угла удобно использовать для математического описания процессов, так как он выражает отношение мощностей, что упрощает расчёты и анализ свойств диэлектриков. Это более наглядно показывает, насколько велики потери по сравнению с энергией, запасённой в поле.

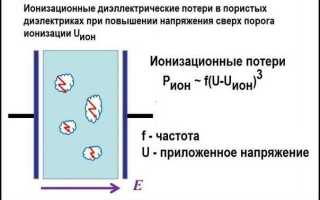

Какие физические процессы внутри материала приводят к появлению диэлектрических потерь?

Диэлектрические потери возникают из-за нескольких механизмов: перемещение и ориентация дипольных моментов в переменном поле, неидеальная изоляция, движение свободных носителей заряда и взаимодействие с кристаллической решёткой. Все эти процессы вызывают преобразование части энергии электрического поля в тепло, что и отражается в значении угла потерь.

Как измеряется угол диэлектрических потерь на практике?

Для измерения угла диэлектрических потерь применяют специальные приборы — измерители тангенса угла потерь или импедансметры. Они подают переменное напряжение на образец диэлектрика и фиксируют фазовый сдвиг между током и напряжением. На основании этих данных рассчитывают отношение активной и реактивной мощности, что позволяет определить угол диэлектрических потерь с высокой точностью.
