Как формируется магнитное поле вокруг проводника
Магнитное поле возникает вокруг проводника в результате движения электрических зарядов. При прохождении тока через металлический провод свободные электроны направленно перемещаются, создавая переменное или постоянное магнитное поле в зависимости от характера тока.
Вектор магнитной индукции B в каждой точке пространства определяется законом Био – Савара – Лапласа. Для прямолинейного проводника длиной l, по которому протекает ток I, величина поля на расстоянии r от него рассчитывается по формуле: B = (μ₀·I)/(2π·r), где μ₀ ≈ 4π·10⁻⁷ Тл·м/А – магнитная постоянная.
Направление силовых линий подчиняется правилу правой руки: если обхватить проводник ладонью так, чтобы большой палец указывал направление тока, то пальцы покажут направление магнитных линий. Эти линии всегда замкнуты и образуют концентрические окружности вокруг проводника.
Интенсивность поля снижается обратно пропорционально расстоянию от проводника. При удвоении расстояния напряжённость поля уменьшается в два раза. Это особенно важно учитывать при проектировании обмоток и размещении токоведущих элементов в электромагнитных устройствах.
В случае многожильных проводников и кабелей важно учитывать суперпозицию полей от каждой жилы. Если токи направлены в одном направлении, поля складываются; при противоположных направлениях – частично компенсируются. Такая компенсация снижает внешнее поле и уменьшает электромагнитные помехи.
От чего зависит направление линий магнитного поля
Направление линий магнитного поля вокруг проводника с током определяется конкретными физическими факторами. Основной из них – направление электрического тока в проводнике.
- Для прямолинейного проводника применяется правило правой руки: если обхватить проводник правой рукой так, чтобы большой палец указывал в сторону тока, то согнутые пальцы покажут направление линий магнитного поля.
- В случае витка или соленоида используется модифицированное правило правой руки: пальцы повторяют направление тока в витках, а вытянутый большой палец указывает направление поля внутри катушки.
- Если ток переменного направления, линии магнитного поля также меняют своё направление синхронно с током.
На ориентацию поля не влияет материал проводника, его диаметр или сопротивление – определяющим остаётся только направление тока. Увеличение силы тока усиливает поле, но не влияет на его направление.
При наличии нескольких проводников направление результирующего поля рассчитывается с учётом вектора каждого отдельного магнитного поля, создаваемого током в каждом проводнике. Это требует векторного сложения по принципу суперпозиции.

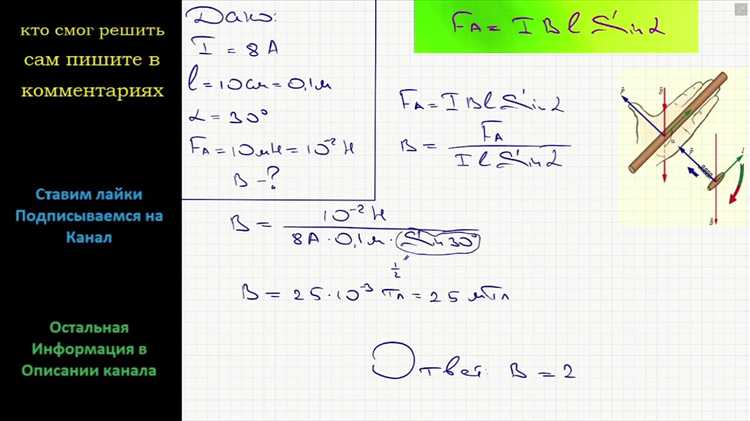

Как изменить силу магнитного поля с помощью тока
Сила магнитного поля вокруг проводника прямо пропорциональна току. Увеличивая ток, усиливают поле, уменьшая – ослабляют. Для точного регулирования используют следующие методы:
- Регулировка силы тока: При увеличении тока в два раза, индукция возрастает пропорционально. Например, если через прямолинейный проводник протекает ток 3 А, то при увеличении до 6 А напряжённость поля также возрастает вдвое.
- Изменение формы проводника: В катушке с током магнитное поле концентрируется внутри витков. При увеличении числа витков поле усиливается. При плотной намотке поле становится более однородным.
- Применение сердечника: Введение ферромагнитного сердечника (железа) внутрь катушки увеличивает индукцию в десятки и сотни раз за счёт повышения магнитной проницаемости среды.
- Использование источников постоянного или переменного тока: Постоянный ток создаёт стабильное поле, переменный – переменное магнитное поле. При увеличении амплитуды переменного тока возрастает и амплитуда магнитного поля.
Для практического усиления поля важно минимизировать сопротивление цепи, использовать проводники с высокой проводимостью (например, медь) и обеспечивать хорошее охлаждение при высоких токах, чтобы избежать перегрева и снижения эффективности.

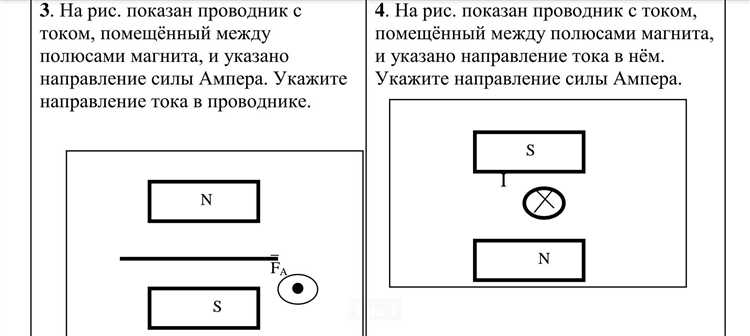

Что происходит при размещении магнитного компаса рядом с проводником

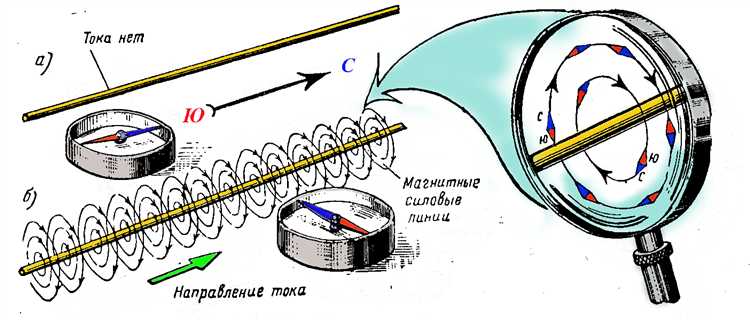

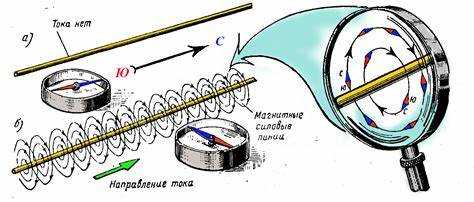

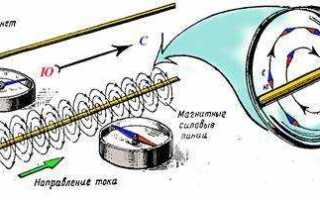

При прохождении электрического тока по прямолинейному проводнику вокруг него формируется магнитное поле, линии которого имеют форму концентрических окружностей. Если рядом разместить магнитный компас, его стрелка начнёт отклоняться от направления на магнитный север под действием этого поля.
Угол отклонения зависит от силы тока, расстояния до проводника и его ориентации. При токе в несколько ампер и расстоянии менее 10 см стрелка может отклониться на десятки градусов. При увеличении расстояния влияние быстро ослабевает. При размещении провода горизонтально, параллельно поверхности, компас реагирует наиболее заметно, особенно если провод проходит над или под компасом.
Для точного наблюдения эффекта рекомендуется использовать чувствительный компас, зафиксировать провод неподвижно и использовать источник стабильного тока. Изменение направления тока вызывает смену направления отклонения стрелки на противоположное, что позволяет убедиться в электромагнитной природе воздействия.
Какие материалы усиливают магнитное поле проводника
Для увеличения магнитного поля вокруг проводника применяются материалы с высокой магнитной проницаемостью. Наиболее эффективен ферромагнитный материал – железо. Его магнитная проницаемость может превышать проницаемость вакуума в десятки тысяч раз, что позволяет существенно концентрировать и усиливать магнитное поле.
Помимо железа, активно используются никель и кобальт, однако их проницаемость ниже. Для технических целей часто применяют сплавы: пермаллой (до 100 000), ферриты (10²–10⁴), а также электротехническую сталь (до 5 000), особенно в конструкциях трансформаторов и дросселей. Эти материалы позволяют направлять и формировать поле с минимальными потерями.
Магнитопроводы из перечисленных веществ размещают так, чтобы замкнуть магнитный поток вокруг проводника. Это снижает рассеивание поля и увеличивает его плотность в нужной области. Использование немагнитных материалов – медь, алюминий, пластик – не оказывает никакого усиливающего эффекта и может применяться только как изолирующая или конструкционная основа.
Почему возникает взаимодействие между двумя проводниками с током

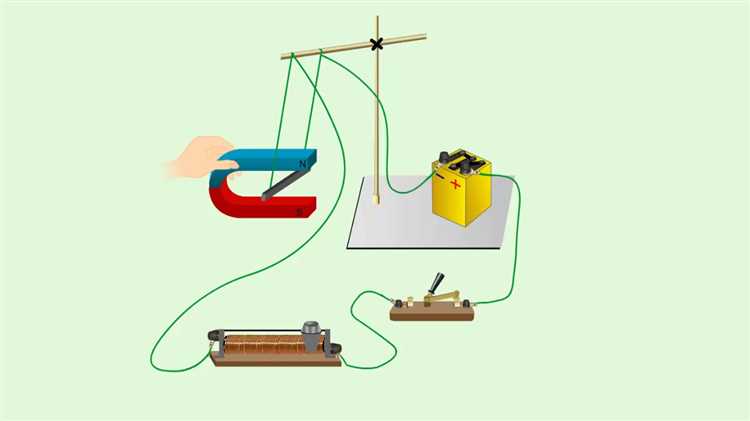

Взаимодействие между проводниками с током обусловлено магнитными полями, которые создают движущиеся электрические заряды внутри проводников. Каждый проводник с током формирует вокруг себя магнитное поле, направленное по правилу правой руки, где направление тока определяет ориентацию силовых линий.
Если два проводника расположены параллельно и по ним протекает ток в одном направлении, магнитные поля взаимодействуют так, что проводники притягиваются. Это происходит потому, что магнитные линии поля стремятся сократиться, уменьшая энергию системы, что проявляется как сила притяжения между проводниками.
Если токи текут в противоположных направлениях, проводники отталкиваются. В этом случае магнитные поля создают противоположно направленные напряжённости, что вызывает силовое расхождение, направленное на раздвижение проводников.
Сила взаимодействия зависит от величины тока, длины проводников и расстояния между ними, согласно закону Ампера. Для расчёта силы используют формулу:
F = (μ₀ / 2π) * (I₁ * I₂ / d) * L, где μ₀ – магнитная постоянная, I₁ и I₂ – токи в проводниках, d – расстояние между ними, L – длина взаимодействующей части.
Для практических применений важно учитывать, что наибольший эффект наблюдается при малом расстоянии между проводниками и больших токах. Избегание нежелательных взаимодействий требует правильного расположения и экранирования проводников.
Как распределяется ток в многожильных проводниках
В многожильных проводниках ток распределяется между отдельными жилами в зависимости от их электрического сопротивления и конструктивных особенностей. При равномерном сечении и одинаковом материале жил ток стремится распределиться поровну, однако фактическое распределение зависит от качества контакта и механических условий монтажа.
Небольшие различия в диаметре жил, наличие окислов или загрязнений на контактах могут привести к неравномерному току, что увеличивает локальный нагрев и снижает срок службы проводника. Для минимизации этого явления рекомендуется использовать жилы с точным контролем диаметра и качественной механической обработкой.
В случае высокочастотных токов на распределение влияет скин-эффект, при котором ток концентрируется в поверхностных слоях жилы. Для снижения этого эффекта применяются многожильные провода с тонкими изолированными жилами (литцендрат), где каждая жила действует как отдельный проводник, уменьшая сопротивление на высоких частотах.
При проектировании кабелей важно учитывать распределение тока для правильного выбора сечения и конструкции, чтобы избежать перегрева и повысить надежность работы. Тестирование на равномерность распределения тока выполняется с помощью измерений температуры и сопротивления каждой жилы в рабочем режиме.
Что учитывать при прокладке проводников вблизи чувствительных приборов
Экранирование выполняют металлическими трубами или оплетками с заземлением, чтобы снизить уровень электромагнитного излучения на 20–40 дБ. Важно использовать экранированные кабели и прокладывать их по отдельным каналам, не допуская пересечений с кабелями чувствительных приборов под углом менее 90°.
Если прокладка совместная неизбежна, предпочтительно параллельное расположение на максимальном расстоянии с разделением минимум 15 см. Токовые проводники рекомендуют группировать в паре или тройке с противоположно направленными токами для компенсации магнитных полей.
Следует избегать петель и избыточных витков в проводниках, так как они создают локальные магнитные поля, которые усиливают помехи. При монтаже используйте проводники с низким уровнем индуктивности, например, плоские или скрученные пары.
Для измерительных и сигнальных линий применяют симметричные (балансные) кабели, которые уменьшают влияние внешних полей. В местах прохождения через металлические конструкции важно обеспечить надежное экранирование и заземление, чтобы избежать наведений токов.
Особое внимание уделяют заземлению экрана и конструкции прибора – оно должно быть односторонним, чтобы исключить токи, создающие дополнительные помехи. Рекомендуется проводить измерения электромагнитной совместимости после монтажа для подтверждения отсутствия влияния.
Вопрос-ответ:
Что находится вокруг проводника с током?
Вокруг проводника, по которому течёт электрический ток, создаётся магнитное поле. Это поле имеет форму замкнутых линий, расположенных концентрически вокруг провода. Направление магнитного поля зависит от направления тока и может быть определено с помощью правила правой руки.
Почему вокруг проводника с током возникает магнитное поле?
При прохождении электрического тока через проводник движение зарядов создаёт магнитное поле вокруг него. Это связано с тем, что движущиеся электрические заряды порождают магнитные эффекты, которые распространяются в пространстве вокруг проводника. Такое явление лежит в основе электромагнетизма и используется в работе многих устройств.
Как изменяется магнитное поле при изменении силы тока в проводнике?
Магнитное поле вокруг проводника становится сильнее при увеличении силы тока. Это происходит потому, что интенсивность магнитного поля прямо пропорциональна величине тока, протекающего по проводу. Если ток уменьшить, магнитное поле также ослабеет. Таким образом, регулируя ток, можно контролировать характеристики создаваемого магнитного поля.
Можно ли визуально увидеть магнитное поле вокруг проводника с током?
Хотя магнитное поле невидимо для человеческого глаза, его можно выявить с помощью специальных приборов или наблюдать косвенно. Например, порошок из железных опилок, рассыпанный вокруг проводника с током, выстроится вдоль линий магнитного поля, показывая его форму. Также для измерения используют магнитометры и другие чувствительные устройства.
