Что входит в систему поверхностного водоотвода

Система поверхностного водоотвода – это инженерный комплекс, предназначенный для сбора и удаления дождевых и талых вод с территории. Основная задача – минимизировать гидродинамическую нагрузку на основание зданий, дорожные покрытия и ландшафт. Каждый элемент в её составе выполняет строго определённую функцию, нарушение которой ведёт к снижению эффективности всей системы.

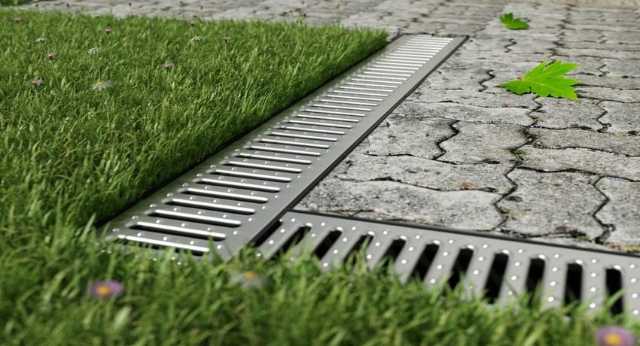

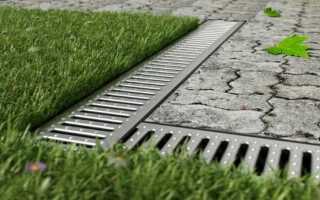

Ключевым компонентом выступают линейные водоотводы – лотки из полимербетона, пластика или бетона, оборудованные съёмными решётками. Их глубина и ширина подбираются в зависимости от расчётного водообъёма и интенсивности осадков. Установка производится с уклоном в сторону коллекторов, что обеспечивает самотёчное движение воды.

Для сбора воды в точках наибольшего скопления используются точечные приёмники – дождеприёмники с корзинами для мусора и сифонами, препятствующими распространению запахов из канализации. Они устанавливаются под водосточными трубами и в местах локального водосбора, например, на парковках или перед гаражами.

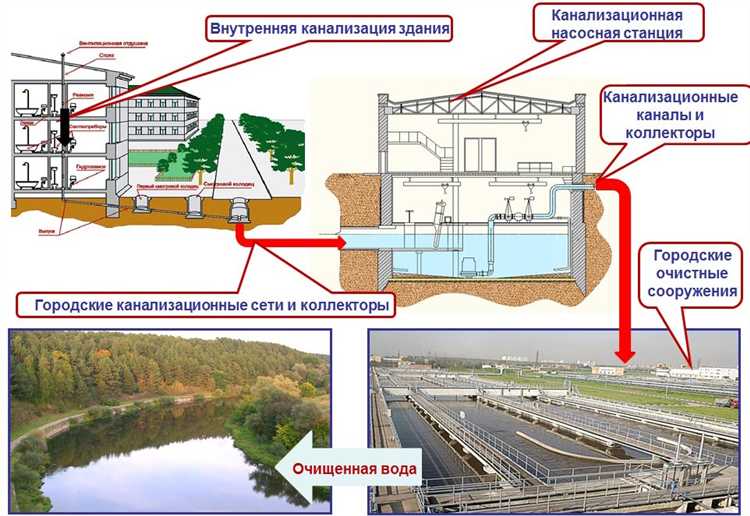

Соединительные и магистральные трубы играют роль транспортной артерии, обеспечивая отвод собранной воды в централизованную канализационную сеть или на фильтрационные участки. Материал труб – ПВХ или полиэтилен высокой плотности. Диаметр – от 110 до 315 мм, в зависимости от объёма стока и протяжённости сети.

Ревизионные колодцы – важный элемент обслуживания системы. Они монтируются в местах поворотов, разветвлений и перепадов высот. Через них осуществляется осмотр, прочистка и контроль состояния трубопроводов. Глубина зависит от схемы прокладки, но обычно не превышает 2 метров.

Финальной точкой водоотведения может служить ливневая канализация, дренажный колодец или инфильтрационный блок. Выбор зависит от характеристик участка: уровня грунтовых вод, типа почвы и климатических условий. Только при грамотной интеграции всех компонентов система способна обеспечить устойчивую защиту от подтоплений и эрозии грунта.

Типы водоприемных решеток и их применение в различных зонах

Выбор водоприемной решетки зависит от предполагаемой нагрузки, характеристик зоны установки и требований к эстетике. Различают несколько типов решеток по материалу и классу прочности.

Чугунные решетки класса C250 и выше устанавливаются в зонах с интенсивным движением автотранспорта, включая городские улицы и парковки. Они выдерживают вес до 25 тонн, устойчивы к коррозии и механическим повреждениям.

Стальные оцинкованные решетки используются на промышленных объектах и складах, где возможны точечные высокие нагрузки. Преимущество – высокая прочность при умеренной стоимости. Однако в условиях агрессивной химической среды рекомендуется использовать нержавеющую сталь.

Пластиковые решетки применяются исключительно в пешеходных зонах, частных дворах и на террасах. Они легко монтируются, не подвержены ржавчине, но имеют ограниченную нагрузочную способность – не выше класса A15 (до 1,5 тонн).

Композитные решетки из полимербетона или армированного пластика используются в местах с перепадами температуры и агрессивной внешней средой. Они обладают низкой теплопроводностью, химической стойкостью и долговечностью, при этом сохраняют презентабельный внешний вид.

Для каждой зоны следует учитывать как механическую нагрузку, так и вероятность воздействия реагентов, воды с нефтепродуктами и других агрессивных жидкостей. Ниже приведена классификация по зонам применения:

Выбор лотков по материалу, глубине и пропускной способности

Материал лотка напрямую влияет на устойчивость к механическим и химическим нагрузкам. Бетонные лотки применяются в зонах с интенсивным транспортным движением – они выдерживают нагрузки до класса F900, обладают высокой прочностью и долговечностью. Пластиковые лотки (ПП или ПЭ) легче в монтаже, устойчивы к коррозии, но подходят в основном для пешеходных зон и частных участков, где нагрузка не превышает класса C250. Композитные варианты (например, полимербетон) сочетают прочность и химическую стойкость, используются в промышленных объектах и автомойках.

Глубина лотка определяется расчётным объёмом стока и уклоном участка. Для участков с минимальным уклоном и высоким водообменом требуются лотки глубиной от 200 мм и более. В условиях ограниченного пространства или при небольшом объёме осадков достаточно изделий глубиной 70–150 мм. Увеличение глубины позволяет компенсировать недостаточный уклон и увеличить объём стока без увеличения ширины канала.

Пропускная способность лотков зависит от их геометрии и ширины гидравлического сечения. Для пешеходных дорожек достаточно лотков шириной 100 мм с пропускной способностью до 5 л/с. Для парковок и автодорог применяются лотки 150–300 мм, обеспечивающие отвод до 15–50 л/с. При выборе учитывают интенсивность осадков для региона, площадь водосбора и допустимую скорость потока, чтобы избежать переполнения и подтоплений.

Функции и размещение пескоуловителей в водоотводной системе

Пескоуловители предназначены для улавливания минеральных включений (песок, щебень, частицы почвы), попадающих в систему вместе с дождевыми или талыми водами. Они предотвращают засоры в линейных лотках и трубопроводах, снижая нагрузку на элементы системы и увеличивая срок их эксплуатации.

Основной принцип работы пескоуловителя основан на гравитационном осаждении твёрдых фракций: вода, поступающая через решётку, замедляется в расширенной камере, где инертные частицы оседают на дно. Эффективность зависит от глубины корпуса, диаметра входного патрубка и скорости потока. Для нормальной работы устройство должно удерживать частицы размером от 0,2 мм и крупнее.

Размещение пескоуловителей должно учитывать конфигурацию участка и интенсивность потока. Установка обязательна:

– в начале водоотводных линий, примыкающих к асфальтовым и бетонным покрытиям;

– перед местами подключения лотков к подземным трубопроводам;

– в низинных участках, где накапливается максимум твёрдых включений;

– перед каждым поворотом или разветвлением системы с углом более 45°.

Оптимальное расстояние между пескоуловителями на прямых участках – 10–15 метров, при сильном уклоне – до 8 метров. Корпус должен обеспечивать свободный доступ к съёмному корзинному фильтру для регулярной очистки. При выборе модели учитывают объём улавливающей камеры (не менее 15 л для частного участка) и класс нагрузки, соответствующий типу покрытия (от A15 до D400).

Устройство и монтаж линейного водоотвода вдоль дорог и тротуаров

Линейный водоотвод вдоль проезжей части и пешеходных зон обеспечивает быстрое отведение дождевых и талых вод, предотвращая разрушение покрытия и образование наледи. Основу системы составляют лотки из полимербетона, пластика или бетона, закрытые решетками из оцинкованной стали или чугуна. Глубина канала подбирается в зависимости от интенсивности водосбора и уклона поверхности.

Монтаж начинается с разметки трассы водоотвода и устройства траншеи шириной, превышающей габариты лотка на 10–15 см с каждой стороны. Глубина траншеи учитывает толщину подбетонки (не менее 10 см) и сам лоток. На дно укладывается бетонное основание с обязательным формированием уклона 0,5–2 % в сторону водоприемника. Лотки устанавливаются строго по нивелиру с контролем высоты и уклона.

Стыки между элементами уплотняются полиуретановым герметиком. После установки выполняется обетонирование боковин для фиксации и защиты от сдвига при динамической нагрузке. Решетки фиксируются болтовыми замками или защелками в зависимости от конструкции. При примыкании к тротуарам или бордюрам предусматриваются компенсаторы или арматурные анкеры.

При монтаже в зоне проезжей части применяются лотки с классом нагрузки не ниже D400. Укладка асфальта или брусчатки производится только после полной стабилизации бетонного основания (не менее 72 часов). Слив подключается к ливневому коллектору или точечному дренажу с учетом гидравлического расчета объема стока.

Каждые 20–30 м устанавливаются смотровые элементы или пескоуловители для технического обслуживания. При проектировании важно учитывать уровень промерзания грунта и исключить застой воды в трубах и лотках зимой.

Роль дождеприемников в локальном сборе поверхностных вод

Основная задача дождеприемников – это оперативный сбор воды с поверхности и ее направленная подача в системы водоотведения, такие как ливневые канализации или водоотводные каналы. Это позволяет избежать накопления воды в местах с высокой нагрузкой, а также минимизировать эрозию почвы и повреждения дорожных покрытий.

Основные типы дождеприемников

• Крышечные дождеприемники – с плоской крышкой, идеально подходят для небольших объемов воды.
• Лотковые дождеприемники – используются для более интенсивного сбора воды в местах с большим потоком дождевых осадков.
• Гребенчатые дождеприемники – обеспечивают более высокий коэффициент фильтрации, предотвращая попадание крупных загрязняющих веществ в систему.

Факторы, влияющие на выбор дождеприемников

• Интенсивность осадков – для регионов с частыми и сильными дождями необходимы дождеприемники с большей пропускной способностью.
• Нагрузка на участок – для оживленных участков (дороги, площади) применяются более мощные дождеприемники с устойчивыми конструкциями.
• Габариты и форма покрытия – для различных типов покрытия (асфальт, плитка, бетон) требуются дождеприемники с соответствующими характеристиками по фильтрации и прочности.

Принципы установки дождеприемников

• Глубина установки – дождеприемники должны быть установлены так, чтобы обеспечивался эффективный сбор воды, а также чтобы не нарушалась стабильность грунта и дорожного покрытия.
• Расположение – дождеприемники размещаются в низких точках участка, где скапливается наибольшее количество воды. Расстояние между ними зависит от площади покрытия и интенсивности осадков.
• Учет инфраструктуры – установка дождеприемников должна учитывать наличие подземных коммуникаций, что позволяет избежать повреждения труб и кабелей.

Преимущества правильной установки дождеприемников

• Снижение риска затопления и эрозии грунта.
• Предотвращение повреждения дорожного покрытия и других объектов.
• Повышение срока службы инфраструктуры за счет эффективного отвода воды.

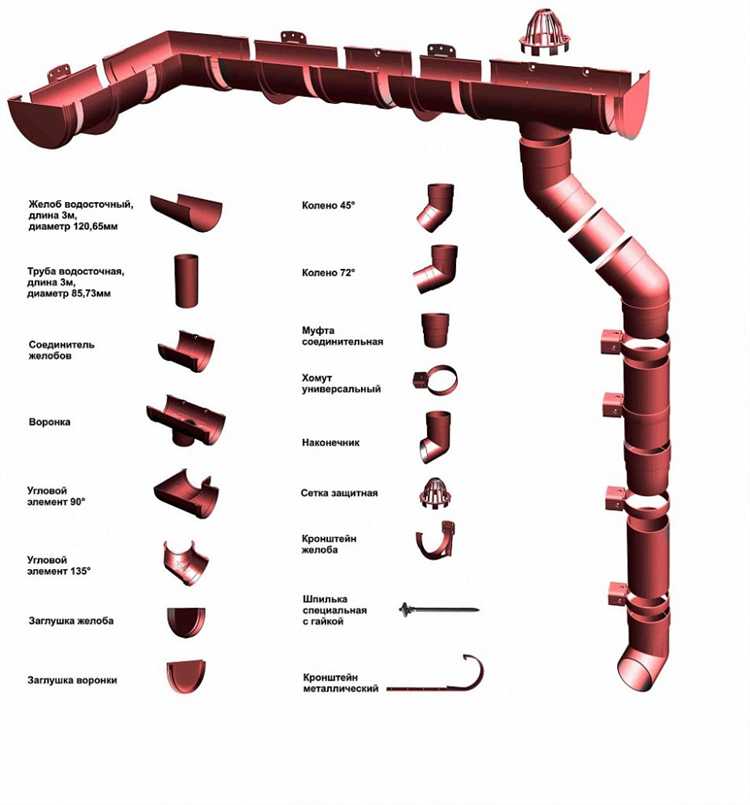

Соединительные элементы: применение муфт, заглушек и вертикальных отводов

Муфты применяются для соединения труб одинакового диаметра, обеспечивая надежное и герметичное сопряжение. Для эффективного применения муфт необходимо соблюдать точность подбора их диаметра и материала, соответствующих трубе. Используются муфты с резьбовым и безрезьбовым соединением. Важно учитывать эксплуатационные условия (температурные колебания, давление) для выбора материала – например, для агрессивных сред используются пластиковые или пластиково-металлические муфты, а для горячих потоков – металлические.

Заглушки применяются для герметичного перекрытия трубопроводов в местах, где необходима остановка потока воды. Их устанавливают на концах труб или в местах неиспользуемых отводов. Заглушки бывают разных типов: резьбовые, фланцевые и приварные. Выбор типа зависит от диаметра труб и условий эксплуатации. Для труб с агрессивной жидкостью или в условиях высоких температур используются заглушки из нержавеющих или антикоррозийных материалов.

Вертикальные отводы используются для изменения направления потока воды, когда требуется переход от горизонтального направления трубы к вертикальному. Вертикальные отводы могут быть изготовлены с различными углами наклона: 30°, 45°, 60° и 90°. При установке вертикальных отводов важно учитывать угол наклона для оптимального удаления воды, а также предусматривать доступ для обслуживания и проверки системы. Важно учитывать диаметр отводов, чтобы избежать образования засоров и обеспечить достаточную пропускную способность.

При проектировании системы водоотведения следует учитывать возможность монтажа и обслуживания соединений. Рекомендуется предусматривать места для установки муфт и заглушек, чтобы избежать трудностей при ремонте или модификации системы в будущем. Важно также, чтобы соединительные элементы были устойчивыми к внешним воздействиям и подходили под материал труб, обеспечивая длительный срок службы всей системы.

Вопрос-ответ:

Что представляет собой система поверхностного водоотвода?

Система поверхностного водоотвода включает в себя различные элементы, предназначенные для сбора и отвода дождевых и талых вод с поверхности. Основные компоненты системы — это водоотводные канавы, лотки, дождеприемники и трубопроводы. Эти элементы помогают предотвратить затопление территории и защищают здания и сооружения от воздействия воды.

Какие элементы составляют систему водоотведения и как они взаимодействуют?

Система водоотведения состоит из нескольких ключевых элементов. Водоотводные канавы и лотки собирают воду с поверхности, а дождеприемники обеспечивают поступление воды в систему трубопроводов, которая транспортирует её в место сбора или в канализационные системы. Эти элементы должны быть правильно спроектированы и установлены для обеспечения эффективности водоотведения и предотвращения образования луж и подтоплений.

Как правильно выбрать материалы для системы водоотвода?

Материалы для системы водоотведения должны быть долговечными и устойчивыми к воздействию внешних факторов, таких как коррозия, механическое повреждение и изменение температуры. Например, для лотков и дождеприемников часто используют бетон, пластик или металл. Важно также учитывать условия эксплуатации, такие как климатические особенности и нагрузка на систему, чтобы выбрать оптимальные материалы для каждого конкретного случая.

Какие ошибки могут возникнуть при проектировании системы водоотведения?

Одной из распространенных ошибок при проектировании является недостаточное количество дождеприемников или неправильное расположение водоотводных канав, что может привести к затоплению территорий в случае сильных осадков. Также частой ошибкой является неправильное уклонение труб, что снижает скорость отведения воды и может вызвать засоры. Кроме того, проектирование системы должно учитывать нагрузку на элементы и возможности почвы для проведения воды, чтобы избежать повреждений системы.

Как часто нужно проводить обслуживание системы водоотведения?

Обслуживание системы водоотведения важно для поддержания её работоспособности. Рекомендуется проводить осмотр и очистку дождеприемников, лотков и трубопроводов минимум дважды в год, особенно после сезона дождей. Важно также проверять систему на предмет повреждений, засоров или нарушений уклонов, чтобы вовремя устранять возможные проблемы и обеспечивать эффективную работу системы.

Что представляет собой система поверхностного водоотвода?

Система поверхностного водоотведения предназначена для сбора и отвода воды с различных участков, например, с дорог, тротуаров, зданий, а также с открытых территорий. Это комплекс сооружений и устройств, которые включают в себя дренажные каналы, лотки, колодцы, трубы и другие элементы. Все эти части системы работают вместе, чтобы вода не скапливалась на поверхности, что может привести к разрушению инфраструктуры или образованию луж.

Какой состав обычно имеет система поверхностного водоотведения и какие материалы используются для ее создания?

Система поверхностного водоотведения состоит из нескольких ключевых элементов. Это лотки и каналы для сбора воды, приемные колодцы, трубы для транспортировки, а также фильтры и другие элементы для очистки воды от загрязнений. Лотки и каналы часто изготавливаются из бетона, пластика или металла, а трубы — из PVC или ПП (полипропилена). Для обеспечения долговечности и надежности используются материалы, которые выдерживают воздействие влаги, низких температур и механических нагрузок. Важно, чтобы каждый элемент системы был подобран с учетом особенностей местности и предполагаемых нагрузок.
