Штроборез – это инструмент, предназначенный для прорезания прямолинейных каналов в бетонных или кирпичных стенах под электропроводку. Заводские модели стоят от 10 000 рублей и выше, но аналогичный функционал можно получить, модернизировав обычную углошлифовальную машину (УШМ), которая есть почти в каждом гараже. Для самодельной конструкции понадобятся точные расчёты, подходящие комплектующие и базовые навыки обращения с инструментом.
Основная задача – превратить одиночный отрезной диск болгарки в систему с двумя параллельными дисками, между которыми остаётся штроба нужной ширины. Для этого необходима дистанционная втулка, устанавливаемая между дисками на валу редуктора. Оптимальная ширина штробы – от 20 до 30 мм, соответственно, втулка подбирается строго под заданные параметры.
Не менее важно обеспечить точный и стабильный рез. Для этого используется самодельная направляющая платформа с возможностью регулировки глубины реза. Основание можно изготовить из металла толщиной не менее 3 мм, закрепив его к кожуху болгарки с помощью болтов или хомутов. Обязательна установка защитного кожуха – при резке бетона образуется много абразивной пыли и осколков, представляющих опасность для оператора.
Для повышения эффективности рекомендуется подключить строительный пылесос через патрубок, врезанный в кожух. Без системы пылеудаления снижается видимость и перегревается двигатель УШМ. Использовать стоит диски по бетону с алмазным напылением – они обеспечивают ровный рез и выдерживают высокие нагрузки при работе с армированными стенами.

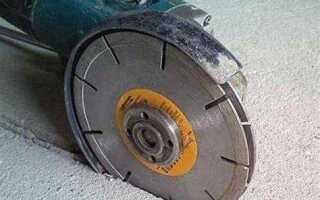

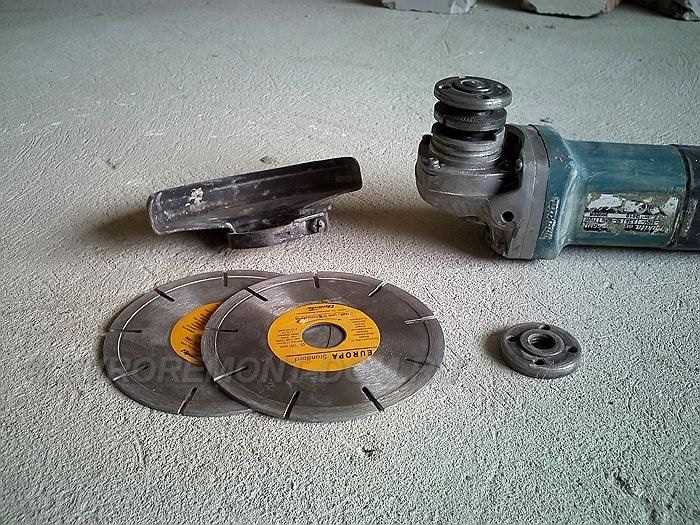

Выбор подходящей болгарки для переделки
Оптимальным вариантом станет углошлифовальная машина мощностью от 1200 до 2000 Вт. Модели с меньшей мощностью не справятся с нагрузкой при резке штроб в бетоне или кирпиче, а более мощные тяжелы и неудобны в длительной работе.
Диаметр диска должен быть не менее 125 мм, но предпочтительнее использовать болгарки под диски 150–230 мм. Это обеспечит нужную глубину реза – от 30 до 65 мм, чего достаточно для стандартной прокладки кабеля или трубы.
Рекомендуется выбирать инструмент с регулировкой оборотов. Это позволит точно настраивать скорость реза под материал, снижая перегрев и износ диска. Полезна функция плавного пуска – она предотвращает рывок при включении и снижает нагрузку на сеть.
Наличие блокировки шпинделя ускорит замену диска, а металлический корпус редуктора обеспечит лучший отвод тепла. Обращайте внимание на модели с двумя ручками – это важно для точного и безопасного ведения реза в штробе.
Для переделки подходят модели с крепежными точками на кожухе – это облегчит установку направляющей или пылеотвода. Желательно, чтобы корпус был удлинённой формы – на нём проще закрепить самодельные элементы конструкции штробореза.

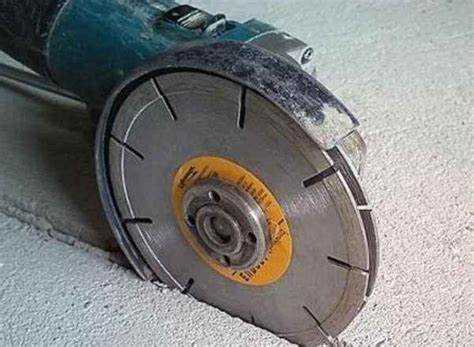

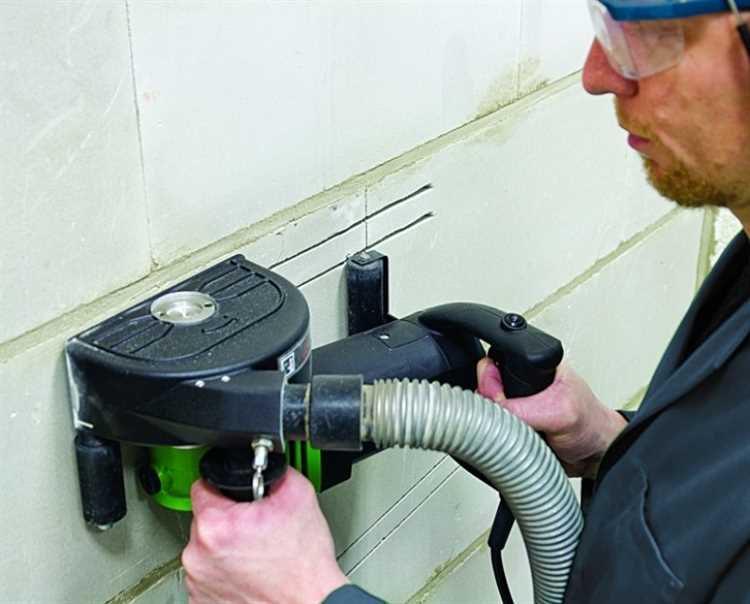

Подбор и установка двух дисков на один вал
Для штробореза необходимо использовать два алмазных отрезных диска одинакового диаметра – оптимально 125 мм. Разница даже в 1 мм приведёт к неравномерному резу и быстрой износе оснастки. Толщина дисков также должна совпадать: предпочтительно выбирать варианты с толщиной 1,6–2 мм.
Расстояние между дисками определяет ширину штробы. Для большинства бытовых задач достаточно 10–20 мм. Между дисками устанавливаются дистанционные шайбы. Их можно изготовить из металла или термостойкого пластика. Важно, чтобы шайбы имели идеально ровную поверхность и точно садились на вал без люфта.
Перед установкой проверь чистоту и состояние посадочного вала. На вал первым надевается первый диск, затем – одна или несколько шайб, второй диск, после чего всё фиксируется стандартной прижимной гайкой. При необходимости применяй гайку с обратной резьбой для надёжной фиксации. Использование фиксирующего фланца между дисками недопустимо – он создаёт перекос.
После сборки обязательно вручную прокрути вал, чтобы убедиться в отсутствии биений. Даже минимальное смещение вызовет вибрации и опасность при работе. Если заметен дисбаланс – разбери конструкцию и проверь центровку каждого элемента.
Как изготовить ограничитель глубины пропила
Для точного контроля глубины штробы потребуется самодельный ограничитель, закрепляемый на корпусе болгарки. Оптимальный материал – листовая сталь толщиной 2–3 мм. Для изготовления потребуется дрель, болгарка, рулетка, сварка и крепёж.
Вырежьте из стали прямоугольную пластину длиной 120–150 мм и шириной около 60 мм. На одной стороне просверлите два отверстия под болты М6 – они будут использоваться для крепления к кожуху УШМ. Расстояние между ними должно соответствовать посадочным отверстиям на корпусе кожуха, либо их нужно просверлить самостоятельно в кожухе с учётом диаметра и расположения шлифдиска.
На противоположной стороне пластины приварите направляющую дугообразной формы – изогнутую полосу стали длиной 80–100 мм, повторяющую радиус от центра диска. Это создаст опору, ограничивающую глубину врезания. Чтобы регулировать глубину, направляющую можно крепить к основанию через прорезь и фиксировать гайками-барашками, обеспечив подвижность.
Все элементы после сборки необходимо зачистить, углы – скруглить. При установке ограничителя следите, чтобы диск не задевал конструкцию при вращении на максимальных оборотах. Тестируйте устройство на заготовке до начала работы по стене.
Создание кожуха для защиты от пыли и мусора
Для изготовления кожуха потребуется листовой металл толщиной 1–1,5 мм или фрагмент старого корпуса от угловой шлифовальной машины. Оптимальная форма – полукруг с боковой и верхней стенкой, закрывающей рабочую часть диска. Заготовку сгибают по радиусу диска с учётом вылета вала и крепёжных элементов.
Крепление кожуха к корпусу болгарки выполняется с помощью болтового зажима или хомута с винтовой фиксацией. Крепёж должен надёжно удерживать конструкцию при вибрациях, но не препятствовать демонтажу для обслуживания.
В задней части кожуха обязательно предусматривается патрубок для подключения строительного пылесоса. Диаметр патрубка – 35–40 мм, он должен обеспечивать плотную посадку шланга без дополнительных адаптеров. Рекомендуется использовать пластиковую сантехническую трубу с термопосадкой для герметичного соединения.
Лицевая часть кожуха может быть частично открытой, но с жёсткими направляющими, чтобы ограничить выброс пыли в сторону оператора. Кромки металла необходимо обработать напильником или закрыть резиновым уплотнителем, чтобы избежать травм и повреждения кабеля.
Для облегчения доступа к диску при замене или настройке желательно предусмотреть откидной сегмент кожуха на петле или с поворотной фиксацией. Это повысит удобство эксплуатации без ущерба для защиты.
Установка направляющей для ровного реза
Для обеспечения точного и прямолинейного реза необходимо зафиксировать направляющую, по которой будет двигаться болгарка. В качестве направляющей можно использовать прямой металлический уголок или алюминиевый профиль с жёсткой геометрией. Длина направляющей должна превышать длину планируемой штробы минимум на 20 см с каждой стороны.
Крепление направляющей осуществляется к стене саморезами через предварительно просверленные отверстия. Расстояние между точками фиксации – не более 30 см, чтобы исключить прогиб. Для крепления к бетону использовать дюбеля диаметром не менее 6 мм. Если поверхность неровная, подложите прокладки из жёсткого пластика для компенсации зазоров.
Перед началом работы убедитесь, что режущий диск располагается строго параллельно направляющей. Для этого отрегулируйте опорную платформу самодельного штробореза, закрепив её на корпусе болгарки хомутами или уголками. Проверку выполняйте при выключенном инструменте, прокрутив диск вручную вдоль направляющей.
Чтобы избежать сдвига направляющей при работе, рекомендуется дополнительно закрепить её с двух сторон упорными клиньями или зажать в струбцинах, если конструкция стены позволяет. После каждой серии резов проверяйте сохранность положения направляющей.

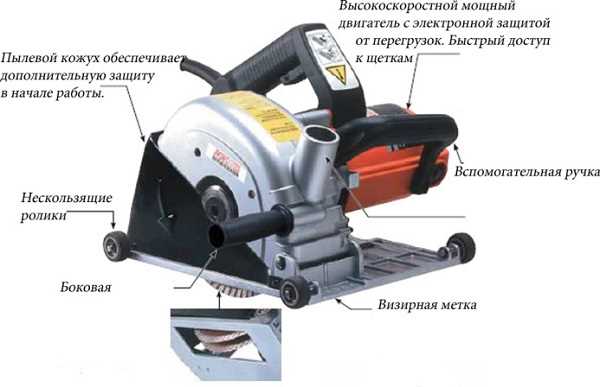

Подключение пылесоса к самодельному штроборезу
Для эффективного сбора пыли при работе самодельным штроборезом важно обеспечить герметичное и надежное подключение пылесоса. На корпусе болгарки с установленным штроборезом закрепите переходник, который будет соответствовать диаметру шланга пылесоса. Оптимально использовать пластиковую или металлическую втулку с внутренним диаметром 35–40 мм, чтобы обеспечить плотное прилегание.
Для крепления переходника примените хомуты или стяжки, при этом уплотните соединение резиновым уплотнителем толщиной 2–3 мм, чтобы минимизировать утечки воздуха. Шланг пылесоса желательно использовать с жесткой или полу-жесткой конструкцией, длиной не более 3 метров для сохранения силы всасывания.
Расположение переходника лучше всего реализовать около зоны реза, чтобы пыль сразу попадала в поток воздуха. Убедитесь, что шланг не перегибается и не мешает движению инструмента. Рекомендуется использовать промышленный пылесос с мощностью не менее 1200 Вт и объемом воздуха не менее 300 м³/ч, чтобы обеспечить эффективное удаление мелкой пыли.
Перед началом работы проверьте герметичность всех соединений и отсутствие разрывов в шланге. При необходимости дополнительно зафиксируйте шланг к корпусу штробореза с помощью пластиковых клипс или липучек для предотвращения вибрации и случайного отсоединения.

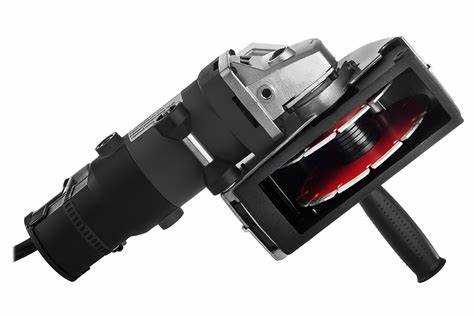

Проверка работоспособности и безопасности конструкции
После сборки штробореза на базе болгарки необходимо тщательно проверить все узлы и функционирование устройства перед полноценным использованием.
- Осмотрите крепления дисков. Болты и гайки должны быть затянуты с усилием, исключающим люфт, но не вызывающим деформацию корпуса или осей.
- Проверьте правильность установки защитных кожухов. Они обязаны полностью закрывать вращающиеся части, не препятствуя подаче материала.
- Убедитесь в отсутствии трещин и дефектов на дисках штробореза. Использование повреждённых дисков приводит к вибрациям и возможному разрушению во время работы.
- Подключите устройство к сети через УЗО (устройство защитного отключения) с номиналом не выше 30 мА для защиты от электрического удара.
- Запустите инструмент без нагрузки на максимальных оборотах, оцените стабильность вращения, отсутствие посторонних звуков и вибраций.
- Проверьте работу системы охлаждения, если она предусмотрена. Перегрев редуктора или двигателя снижает ресурс и увеличивает риск возгорания.
- Обязательно используйте индивидуальные средства защиты: защитные очки, перчатки и респиратор.
При первых признаках нестабильной работы или перегрева сразу остановите штроборез и проведите диагностику. Не допускайте эксплуатации устройства с нарушениями сборки или повреждениями.

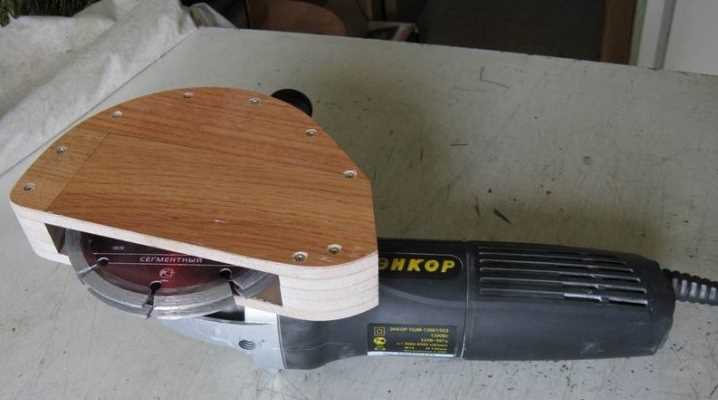

Советы по использованию самодельного штробореза
- Перед началом работы обязательно проверьте прочность крепления дисков и их параллельность, чтобы избежать вибраций и неправильной штробировки.
- Используйте диски одинакового диаметра и толщины не более 3 мм для обеспечения ровных канавок без сколов и заусенцев.
- Настраивайте глубину реза пошагово, начиная с небольшой глубины и постепенно увеличивая до нужной, чтобы избежать перегрузки двигателя болгарки.
- Всегда работайте с двумя дисками, чтобы получать равномерную штробу нужной ширины, а не резать одним диском, что снижает качество и увеличивает нагрузку на инструмент.
- Обязательно применяйте защитные очки, респиратор и перчатки – при резке бетонных стен образуется много пыли и мелких осколков.
- Для устойчивости и точности движения прикрепите к штроборезу направляющую линейку или сделайте упор из металлического профиля.
- Используйте пониженные обороты болгарки при штроблении, чтобы избежать перегрева и быстрого износа дисков.
- После каждой сессии работы проверяйте состояние коллектора и щёток двигателя – в самодельных конструкциях они быстрее выходят из строя из-за нестандартной нагрузки.
- Периодически очищайте корпус инструмента и рабочие элементы от пыли, чтобы не снижалась эффективность охлаждения.
- Не допускайте резких толчков и перегибов штробореза во время работы – это может повредить диски и повлиять на качество штробы.
Вопрос-ответ:
Какие инструменты и материалы нужны для изготовления штробореза из болгарки?
Для создания штробореза понадобится сама болгарка, два алмазных диска одинакового диаметра, шайбы для регулировки расстояния между дисками, гайки и гайковёрт, а также защитные очки и перчатки. Дополнительно могут понадобиться ключи для болгарки и крепёжные элементы для надёжного соединения дисков.
Как правильно установить диски на болгарку, чтобы получить качественную штробу?
Диски нужно закрепить так, чтобы между ними образовался зазор, соответствующий ширине будущей штробы. Для этого используются шайбы и гайки, которые располагаются между дисками, создавая необходимое расстояние. Важно затягивать крепёж равномерно, чтобы диски не смещались при работе и не создавали вибраций.
Какие меры безопасности стоит соблюдать при работе с самодельным штроборезом из болгарки?
Необходимо обязательно использовать защитные очки и перчатки, чтобы предотвратить попадание пыли и мелких частиц в глаза и на руки. Работать только на стабильной поверхности, избегать резких движений и не допускать перегрева инструмента. Также важно проверить надёжность крепления дисков перед началом работы и не использовать штроборез в сырых условиях.
Можно ли использовать такой самодельный штроборез для работы с разными видами стен, например, кирпичом и бетоном?
Да, при правильном выборе дисков с алмазным напылением штроборез будет справляться как с кирпичом, так и с бетоном. Однако скорость и глубина реза могут отличаться, поэтому стоит учитывать характеристики материала и регулировать глубину реза, чтобы избежать повреждений и перегрева.
Какие недостатки и ограничения имеет штроборез, сделанный из болгарки своими руками?
Главный минус такого устройства — повышенный уровень вибрации и шума, а также необходимость часто проверять и подтягивать крепления дисков. Кроме того, болгарка не всегда рассчитана на длительную работу в таком режиме, что может привести к быстрому износу мотора. В сравнении с заводскими штроборезами самодельный инструмент уступает по удобству и точности, особенно при регулярном использовании.
Можно ли использовать обычную болгарку для изготовления штробореза, и какие диски для этого лучше подойдут?
Да, обычная угловая шлифовальная машина (болгарка) подходит для изготовления штробореза. Чтобы добиться ровных и параллельных штроб, необходимо установить два алмазных диска на определённом расстоянии друг от друга. Обычно выбирают диски диаметром 125 мм с толщиной не более 2 мм, чтобы облегчить удаление материала между прорезями. Важно, чтобы диски были одинаковыми и надёжно закреплены, иначе режущие линии могут получиться неровными.
