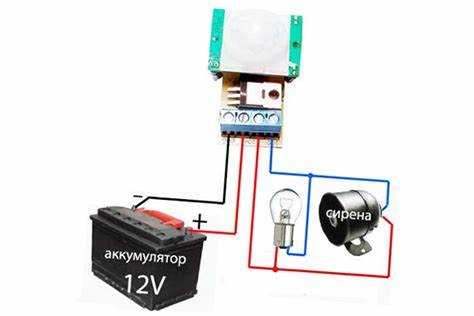

Простейшая сигнализация на дверь может быть собрана буквально за час из подручных материалов. Для базовой модели потребуется магнитный геркон, небольшой пьезоизлучатель, батарейный отсек на 3 В и пара метров провода. Такие компоненты легко найти в магазинах радиодеталей или демонтировать из старой электроники.
Геркон срабатывает при размыкании магнитного поля, поэтому его устанавливают на косяк двери, а магнит – на полотно. При открытии двери магнит отдаляется, контакт геркона размыкается, и цепь питания активирует звуковой сигнал. Если использовать пьезоизлучатель с встроенным генератором, дополнительных схем не потребуется.
Для питания системы подойдет пара батареек типа АА. Устанавливать элементы питания лучше в скрытом месте – за наличником или в монтажной коробке. Соединения изолируются термоусадкой или изолентой. Важно: при монтаже необходимо учитывать полярность геркона и звукового модуля, чтобы избежать короткого замыкания.
Тем, кто хочет повысить уровень безопасности, стоит добавить микроконтроллер, например Arduino Nano, и модуль Bluetooth или Wi-Fi. Это позволит передавать уведомления на смартфон при срабатывании сигнализации. Для этого потребуется прошивка контроллера и базовые знания работы с IDE Arduino.
Даже простая система, собранная своими руками, способна эффективно предупреждать о несанкционированном доступе. А при небольшом расширении функциональности она легко интегрируется в полноценную систему «умного дома».
Выбор типа сигнализации: звуковая, световая или с уведомлением
Перед сборкой сигнализации на дверь важно определить, какой тип оповещения необходим. От этого зависит не только принцип работы устройства, но и требуемые компоненты.

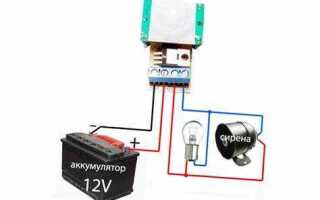

- Звуковая сигнализация – оптимальна для отпугивания нарушителя. Оснащается пьезоизлучателем или сиреной мощностью от 90 до 120 дБ. Простая в реализации: достаточно подключить звуковой модуль к герконовому датчику через транзисторный ключ. Питание – от батареи 9 В или блока на 12 В.
- Световая сигнализация подходит для помещений, где требуется бесшумное оповещение. Используются светодиоды высокой яркости или сигнальные лампы. Для управления можно применить реле или микроконтроллер с открытым коллектором. Недостаток – малозаметна при дневном свете.
- С уведомлением – требует интеграции GSM-модуля (например, SIM800L) или Wi-Fi-контроллера (ESP8266/ESP32). Позволяет отправлять SMS или уведомления в Telegram. Подходит для удалённого контроля. Необходим источник стабильного питания (пауэрбанк, адаптер 5 В) и базовые навыки программирования.
Если дверь защищает квартиру, где часто находятся люди – достаточно звуковой схемы. Для гаража или кладовки на территории частного участка логичнее использовать GSM-уведомление. Световое оповещение актуально в офисах или помещениях с видеонаблюдением.

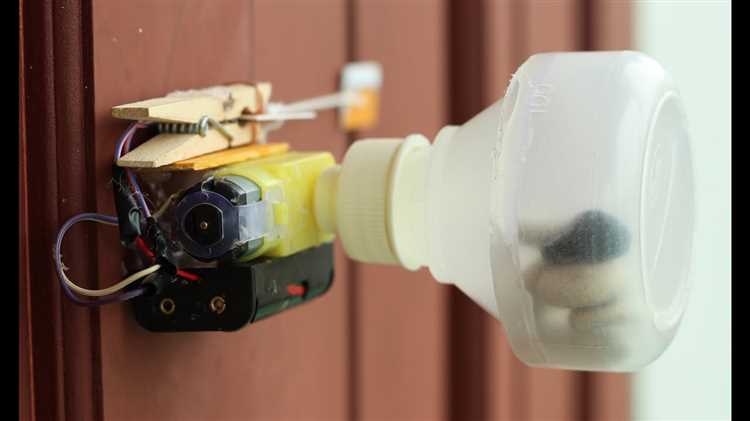

Подбор необходимых компонентов: датчики, провода, источник питания
Для создания надёжной дверной сигнализации критично точно подобрать рабочие компоненты. Ошибки на этом этапе приводят к нестабильной работе или ложным срабатываниям.
- Датчики:
- Герконы (магнитные датчики): Оптимальный вариант для двери. Выбирайте модели с нормальнозамкнутыми контактами – при размыкании цепи (открытии двери) срабатывает сигнализация.
- ИК-датчики движения: Если требуется фиксировать присутствие в помещении. Работают на расстоянии 3–6 м, угол обзора – до 120°.
- Ударные датчики: Полезны при попытках взлома. Устанавливаются на дверь, реагируют на вибрацию или удары.
- Провода:
- Двужильный медный провод сечением 0,5 мм²: Подходит для подключения герконов и питания маломощных компонентов.
- Экранированный кабель: Используется с ИК-датчиками для снижения помех. Обязательно заземление экрана с одной стороны.
- Марки: ПВ-3, ШВВП или КСПВ – доступные и легко монтируются в бытовых условиях.
- Источник питания:
- Блок питания 12 В, 1–2 А: Универсальный вариант для большинства сигнализаций. Ищите модели с защитой от перегрузки.
- Аккумулятор 12 В (гелевый или Li-ion): Обеспечивает автономность при отключении электросети. Ёмкость не менее 1,2 А·ч.
- Диод Шоттки (например, 1N5819): Включается в цепь питания от аккумулятора для предотвращения обратного тока при сетевом питании.
Все соединения должны быть пайкой или выполнены с помощью клеммных зажимов для обеспечения надёжного контакта. Скрутки исключаются.
Сборка простой схемы на основе магнитного датчика
Для создания сигнализации потребуется геркон (магнитный датчик), постоянный магнит, батарейный отсек на 3 В (две батарейки типа AA), зуммер на 3 В и провода для соединения. Все элементы можно приобрести в магазинах радиоэлектроники.
Геркон представляет собой стеклянную трубку с двумя контактами внутри, которые замыкаются под действием магнитного поля. При удалении магнита контакты размыкаются. Это изменение состояния используется как триггер для срабатывания сигнализации.
Схема сборки:
| Питание (3 В) | + → Геркон → Зуммер → − |
Геркон фиксируется на дверной раме, магнит – на самой двери, точно напротив датчика. Расстояние между элементами должно быть минимальным в закрытом состоянии (не более 5 мм), чтобы обеспечить надёжное замыкание контактов.
Для повышения надёжности провода лучше припаять, а соединения заизолировать термоусадкой или изолентой. Готовую схему можно разместить в пластиковом корпусе, закрепив его рядом с дверью.
Установка сигнализации на дверь без сверления и повреждений
Для монтажа сигнализации без сверления подойдут устройства с клейкой основой, магнитными датчиками и автономным питанием. Выбирайте модели с двусторонним скотчем 3M или аналогичным по качеству – он обеспечивает прочное крепление и не оставляет следов при демонтаже.
Выбор места установки: разместите основной блок на дверной коробке, а магнитный датчик – на самой двери, строго напротив друг друга. Расстояние между элементами в закрытом состоянии не должно превышать 1 см, иначе система не зафиксирует размыкание.
Очистка поверхности: перед установкой обезжирьте участок спиртовой салфеткой или изопропиловым спиртом. Это гарантирует надёжное сцепление клейкого слоя с поверхностью.
Питание и автономность: выбирайте модели с батарейками типа AAA или литиевыми элементами CR2032. Они обеспечивают работу сигнализации до 12 месяцев без замены. Убедитесь, что предусмотрен удобный доступ к отсеку для замены батареи.
Фиксация: снимите защитную плёнку с клейкой основы, плотно прижмите элементы к поверхности и удерживайте не менее 30 секунд. Не включайте устройство сразу – подождите 1–2 часа для полной фиксации клея.
Важно: не устанавливайте сигнализацию вблизи нагревательных приборов и на влажных поверхностях. Это снижает срок службы и надёжность крепления.
Проверка работоспособности и устранение возможных неисправностей
Подключите питание и откройте дверь. Если сигнализация не срабатывает, первым делом проверьте полярность подключения элементов питания. Неверная полярность может привести к отсутствию реакции даже при исправных компонентах.
Далее проверьте контакт между магнитом и герконом (если используется геркон). Расстояние между ними должно быть не более 5 мм при закрытой двери. При увеличении зазора геркон может не размыкаться, что делает систему неработоспособной.
Если используется кнопочный датчик, убедитесь, что при закрытой двери кнопка полностью нажата. Частичный контакт вызывает нестабильную работу или ложные срабатывания.
Тестируйте звуковой модуль отдельно: подключите его напрямую к источнику питания. Если зуммер молчит, проверьте пайку контактов и сам модуль на предмет повреждений.
Осмотрите все соединения на наличие холодной пайки. При необходимости перепаяйте проблемные участки. Особое внимание уделите местам, где провода подвижны – именно там чаще возникают обрывы.
Проверьте провода мультиметром на целостность. Обрыв в цепи легко обнаружить в режиме прозвонки. При выявлении неисправного провода замените его, избегая скруток без пайки.
Если все компоненты работают по отдельности, но система не реагирует на открытие двери, проверьте схему на соответствие принципиальной. Малейшая ошибка в цепи может блокировать срабатывание всей сигнализации.
Добавление функции отправки уведомлений через мессенджер
Для интеграции уведомлений с сигнализацией потребуется микроконтроллер с поддержкой Wi-Fi, например ESP8266 или ESP32. В качестве мессенджера удобно использовать Telegram из-за простоты API и широкого функционала.
Создайте бота через BotFather в Telegram и получите токен доступа. Далее подключите микроконтроллер к сети Wi-Fi и реализуйте отправку HTTP-запросов к Telegram Bot API. Формат запроса: https://api.telegram.org/bot{TOKEN}/sendMessage?chat_id={CHAT_ID}&text={TEXT}, где {TOKEN} – токен бота, {CHAT_ID} – идентификатор чата (можно получить, написав боту и запросив обновления через API), {TEXT} – текст уведомления.
При срабатывании датчика двери микроконтроллер должен сформировать сообщение с указанием времени и типа события. Для удобства в коде храните шаблоны сообщений и обрабатывайте ошибки подключения, чтобы избежать пропуска уведомлений.
Для повышения надежности используйте повторные попытки отправки с задержкой и логирование статуса. Оптимально применять асинхронные библиотеки для работы с сетью, например, AsyncTCP и ESPAsyncWebServer для ESP32.
Тестируйте систему в условиях реальной эксплуатации, учитывая возможные перебои Wi-Fi. В случае отсутствия соединения уведомление можно отложить и отправить при восстановлении связи.
Маскировка и защита элементов от внешнего воздействия
Для надежной работы самодельной сигнализации важно защитить компоненты от влаги, пыли и механических повреждений. Корпус датчиков и исполнительных устройств рекомендуется изготавливать из прочного пластика или металла с герметизацией стыков с помощью силиконового герметика. Это предотвращает попадание влаги и повышает долговечность.
Размещение элементов выбирайте в труднодоступных местах – внутри рамы двери, за наличниками или под обшивкой. Это усложнит обнаружение и отключение сигнализации злоумышленником.
Провода следует прокладывать в гофротрубках или пластиковых кабель-каналах, что обеспечивает защиту от механических повреждений и предотвращает случайное отсоединение.
Используйте влагостойкие разъемы и контакты с защитой от окисления. Их рекомендуется покрыть тонким слоем контактной смазки, чтобы исключить коррозию при перепадах температуры и влажности.
Для внешних компонентов, например, сирены, применяйте корпуса с классом защиты не ниже IP54. При необходимости дополнительно обеспечьте вентиляционные отверстия с сетками, предотвращающими попадание влаги и насекомых.
Регулярно проверяйте состояние креплений и герметиков, особенно после дождей и перепадов температуры. Это предотвратит сбои в работе и продлит срок службы системы.
Вопрос-ответ:
Какие инструменты понадобятся для самостоятельной установки простой сигнализации на дверь?
Для создания базовой сигнализации потребуются: провода, небольшой звуковой сигнал (зуммер или сирена), магнитный датчик (геркон), источник питания (обычно батарейка 9 В или блок питания), паяльник, изолента и мультиметр для проверки цепи. Иногда также удобны отвертки и нож для зачистки проводов.
Как подключить магнитный датчик к звуковому сигналу, чтобы устройство сработало при открытии двери?
Магнитный датчик состоит из двух частей: одна крепится на дверь, другая — на раму. При закрытой двери контакт замкнут, и цепь разомкнута, поэтому сигнал не звучит. Когда дверь открывается, контакт размыкается, и это запускает звуковой сигнал. Для подключения нужно соединить датчик последовательно с источником питания и звуковым сигналом, чтобы при размыкании цепи включался зуммер.
Можно ли сделать сигнализацию на дверь без использования сложных электронных компонентов?
Да, можно собрать простое устройство с использованием магнитного геркона и звукового сигнала, не прибегая к сложным схемам или микроконтроллерам. Такой вариант подойдет для базовой защиты и легко реализуется с минимальными знаниями в электронике. Однако функционал будет ограничен — например, не будет возможности подключения к телефону или управления дистанционно.
Какой источник питания лучше использовать для такой сигнализации, чтобы она работала долго и надежно?
Оптимальный вариант — использовать 9-вольтовую батарейку или аккумулятор с достаточной емкостью. Аккумуляторы удобнее для длительной эксплуатации, так как их можно перезаряжать. Также важно предусмотреть блок питания с стабилизатором напряжения, если планируется подключение к сети. Правильный выбор питания зависит от мощности звукового сигнала и условий эксплуатации.
Какие меры безопасности нужно соблюдать при монтаже сигнализации на дверь, чтобы не повредить конструкцию?
При установке нужно аккуратно крепить датчики и провода, избегая сверления в несущих частях двери, чтобы не ослабить её. Используйте самоклеящиеся крепления или шурупы небольшого размера. Следите, чтобы провода не мешали закрытию и открытию двери, не были натянуты или повреждены. Также важно соблюдать полярность при подключении компонентов и не превышать рабочие параметры элементов, чтобы избежать коротких замыканий и пожара.
Какие инструменты и материалы понадобятся для изготовления сигнализации на дверь своими руками?
Для создания простой сигнализации на дверь потребуются базовые материалы: магнитный контакт (геркон), проводка, сирена или зуммер, источник питания (обычно батарейки или адаптер), а также базовые инструменты — отвёртка, паяльник и изолента. Кроме того, может пригодиться корпус для размещения компонентов, чтобы защитить их от повреждений и сделать устройство аккуратным.
