Каркасное строительство требует особого подхода к устройству инженерных систем. Ошибки при прокладке скрытой электропроводки в такой конструкции могут привести к перегреву проводов, возгоранию утеплителя и повреждению обшивки. Основная задача – сохранить безопасность и обеспечить доступ к коммуникациям без нарушения целостности стен.
Для скрытой проводки в каркасном доме необходимо использовать кабель типа ВВГнг-LS или NYM с двойной изоляцией и пониженными показателями дымообразования. Прокладку следует выполнять исключительно внутри гофрированных труб или металлических рукавов с соблюдением радиусов изгиба, чтобы предотвратить перегибы и повреждение жил. Минимальный диаметр гофры – 16 мм для одиночных линий, 20–25 мм при групповой прокладке.
Монтаж следует начинать после завершения каркаса и укладки утеплителя, но до обшивки стен гипсокартоном или ОСБ. Крепление труб выполняется к стойкам каркаса с шагом не более 40 см. Разветвительные коробки размещаются строго в зонах возможного доступа, предпочтительно в перегородках или за съемными лючками. Все соединения выполняются только в коробках с использованием клемм типа WAGO или сварки.
Запрещается прокладывать проводку без защитной гофры в утеплителе из минеральной ваты или эковаты – при возгорании она способствует распространению пламени. Нельзя также размещать провода в одной трассе с водопроводными и вентиляционными каналами. Оптимальный способ – выделить отдельные технические каналы в стенах или полу с разметкой трасс на этапе проектирования.
Выбор типа кабеля и обоснование его применения в деревянных стенах
В каркасном доме с деревянными стенами выбор кабеля напрямую влияет на безопасность и долговечность электросети. Основные требования: негорючесть оболочки, механическая прочность и устойчивость к гниению и воздействию насекомых.
- Кабель ВВГнг-LS – оптимальный вариант для скрытой проводки в древесине. Обладает пониженным дымовыделением и не поддерживает горение. Допустим к использованию в жилых деревянных конструкциях.
- NYM – подходит при наличии защитной трубы. Имеет двойную изоляцию и заполнение между жилами, препятствующее возгоранию, но его ПВХ-оболочка уступает по огнестойкости ВВГнг-LS.
Для монтажа в деревянных стенах кабель обязательно укладывается в:
- Металлическую гофру – обеспечивает защиту от механических повреждений и способствует экранированию от наводок. Выбирается стальная, оцинкованная, с толщиной стенки не менее 0,3 мм.
- Стальные трубы – максимальный уровень пожаробезопасности, особенно в местах прохода через межэтажные перекрытия. Крепление выполняется с заземлением по всей длине.
Не допускается прокладка кабеля напрямую в древесине без защитной оболочки. Также запрещено использование ПВС, ШВВП и аналогичных гибких проводов – они не предназначены для стационарной прокладки и не соответствуют требованиям пожарной безопасности.
Сечение жил выбирается по расчетной нагрузке с обязательным запасом 20%. Для розеточных групп – не менее 2,5 мм², для освещения – 1,5 мм², для силовых линий (бойлер, плита) – от 4 мм². Только медные жилы – алюминий не допускается к применению в новых сетях.
Правила прокладки проводки через стойки и перекрытия каркасного дома
Отверстия в стойках сверлятся строго по центру, на расстоянии не менее 40 мм от краёв древесины, чтобы сохранить несущую способность конструкции. Диаметр отверстий не должен превышать 40% ширины стойки – например, для стойки 90 мм предельно допустимый диаметр отверстия составляет 36 мм.
Запрещено сверлить стойки в местах соединения с нижней и верхней обвязкой. Расстояние между соседними отверстиями должно быть не менее трёх диаметров. Вертикальное расположение отверстий предпочтительно, так как снижает риск повреждения проводки при монтаже отделки.
Через перекрытия провод прокладывается в просверленных отверстиях балок, на расстоянии минимум 50 мм от их нижней и верхней поверхности. При этом в местах прохода кабеля сквозь перекрытие обязательно использование гофры или пластиковых втулок для защиты от повреждения краями древесины.
Прокладка кабеля поверх балок перекрытия без защиты от механических повреждений недопустима. При необходимости пересечения с вентиляцией или водопроводом минимальное расстояние – 150 мм. Кабель не должен быть впрессован в древесину – допускается только свободное прохождение.
Кабель фиксируется только с помощью клипс с термостойкими вставками, через каждые 40–60 см. Применение металлических скоб запрещено из-за риска повреждения изоляции и замыкания. Монтаж осуществляется до укладки утеплителя и внутренней обшивки, после утверждённой схемы разводки.

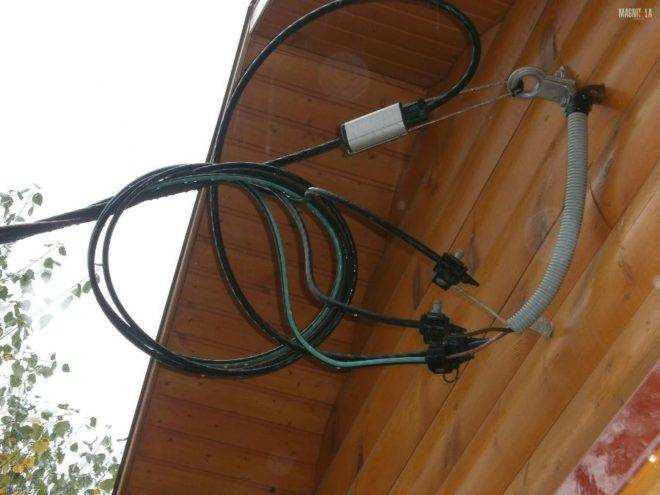

Установка распределительных коробок и монтаж скрытых соединений
Распределительные коробки устанавливаются на этапе монтажа стоек каркаса. Оптимальная высота от пола – 25–30 см для розеточных групп и 200–220 см для осветительных цепей. Коробки фиксируются на горизонтальных перемычках или на усиленных стойках с помощью саморезов. Предусматривается свободный доступ с одной стороны стены до зашивки гипсокартоном.
Для скрытого соединения используется метод пайки или клеммные соединители типа WAGO с сертификацией под скрытую проводку. Скрутки недопустимы. Все соединения выполняются строго внутри коробки. Провода зачищаются на 10–12 мм, изоляция не повреждается за пределами этой зоны. Контактные элементы не должны касаться крышки коробки.
Диаметр коробки подбирается исходя из количества подключаемых линий. При превышении пяти кабелей рекомендуется использовать коробки глубиной не менее 50 мм. Герметизация вводов осуществляется резиновыми уплотнителями или пластиковыми сальниками, исключающими перемещение кабеля после монтажа.
Перед зашивкой стены выполняется проверка соединений на целостность и сопротивление изоляции. Все коробки маркируются согласно проектной схеме. Крышки закрепляются на винтах с возможностью последующего доступа. Установка коробок в местах возможной установки мебели или техники исключается.

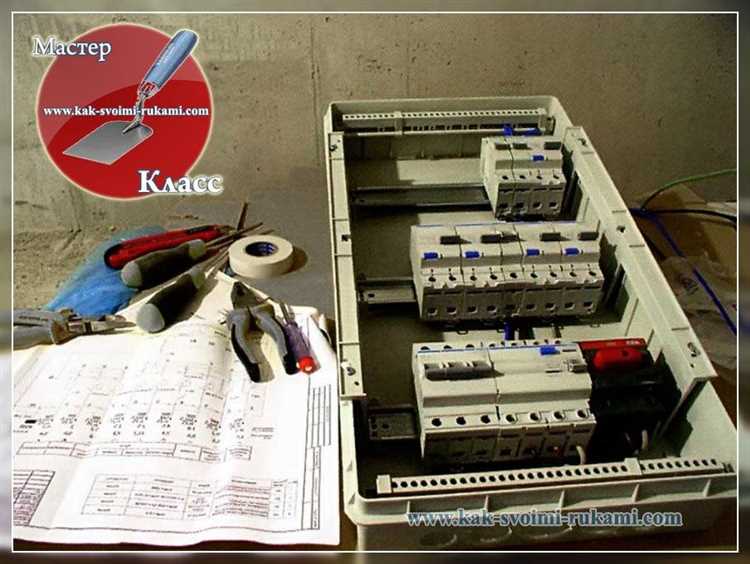

Защита кабеля от механических повреждений и перегрева внутри конструкции
Металлические гофротрубы и стальные трубы – оптимальные решения для защиты кабеля в местах возможного механического воздействия: проходы через стойки, перекрытия, узлы крепления. Минимальная толщина стенки трубы – 0,8 мм, гофры – 0,4 мм. Пластиковые трубы допустимы только в ненагружаемых участках, и только из самозатухающего ПВХ (маркировка «нг»).
Кабель не должен соприкасаться с металлическими элементами каркаса. Между проводником и металлом прокладывается термостойкий изолятор (например, минеральный картон или термостойкая прокладка толщиной не менее 3 мм).
Для предотвращения перегрева важно соблюдать коэффициент заполнения кабельных каналов – не более 40% внутреннего сечения. Кабельные линии, идущие параллельно, не должны быть спрессованы: минимальное расстояние между ними – 5 мм. При групповой прокладке учитывается корректировка допустимого тока – снижение на 20–30% от номинала по ПУЭ, таблица 1.3.6.
Выбор сечения проводника критичен: при скрытой прокладке медный кабель сечением 1,5 мм² (группа B1 по ПУЭ) допустим только для нагрузки не более 13 А. Для розеточных групп лучше использовать 2,5 мм² – до 16 А. Нарушение этого правила приведёт к повышенному тепловыделению и риску пожара.
Не допускается прокладка кабеля впритык к утеплителю. Между кабелем и теплоизоляцией необходим зазор минимум 10 мм. В утеплителе с высокой плотностью (например, каменная вата плотностью свыше 40 кг/м³) обязательно использовать защитную гильзу по всей длине трассы.
Проходы через деревянные конструкции выполняются в металлических втулках или гильзах с зазором не менее 5 мм между кабелем и стенкой втулки. Пространство заполняется негорючим материалом (например, базальтовым шнуром).
Создание схемы электропроводки с учётом расположения мебели и техники
Перед началом монтажа скрытой электропроводки необходимо составить точную схему, учитывающую размещение стационарной мебели и бытовой техники. Это позволит избежать переделок и исключить ситуации, когда розетки оказываются за шкафами или в неудобных местах.
- Определите расположение крупных предметов: шкафов, кухонных гарнитуров, кроватей, диванов. В местах, где мебель плотно прилегает к стенам, установка розеток нецелесообразна.
- Нанесите на план дома зоны размещения техники: холодильника, стиральной машины, телевизора, компьютера, микроволновки. Для каждой позиции укажите мощность и тип подключения (обычная розетка или отдельная линия).
- Для кухни запланируйте минимум 5–7 розеток: по одной для холодильника, посудомоечной и стиральной машин, СВЧ, вытяжки, мелкой бытовой техники. Учтите, что некоторые приборы требуют заземления и отдельного автомата.
- В спальнях и гостиных ориентируйтесь на размещение прикроватных тумб, телевизоров и рабочих столов. Устанавливайте розетки на высоте 25–30 см от пола, USB-розетки – рядом с кроватью или диваном.
- В местах с высоким энергопотреблением (например, кабинет или мастерская) заранее предусмотрите выделенные линии с автоматами соответствующего номинала.
Схема должна включать все коммутационные коробки, выключатели и розетки с привязкой к несущим элементам каркаса. Расстояние от розеток до дверных и оконных проёмов – не менее 10 см. Провода рекомендуется укладывать вертикально и горизонтально вдоль элементов обрешётки, избегая диагоналей.
На этапе проектирования укажите длину каждой линии, расчёт сечения кабеля производится исходя из суммарной мощности подключаемых устройств и протяжённости трассы. Обязательно заложите резерв на будущее – минимум по одной свободной розетке на помещение.
Проверка и тестирование скрытой проводки до закрытия стен обшивкой
После прокладки электропроводки в каркасном доме необходимо выполнить комплексную проверку до установки обшивки. В первую очередь, измерьте сопротивление изоляции с помощью мегомметра. Для проводов сечением до 2.5 мм² нормативное значение не должно быть ниже 1 МОм, для крупных сечений – не менее 0.5 МОм.
Проверка целостности цепей осуществляется тестером в режиме прозвонки. Все линии и ответвления должны демонстрировать нулевое сопротивление, исключая обрывы и короткие замыкания. Особое внимание уделяйте местам соединений и местах прохода кабелей через элементы каркаса.
Проводите фазировку, чтобы убедиться, что фазы, нули и заземления не перепутаны. Для этого используйте индикатор напряжения или фазоуказатель. Неверное подключение может привести к неисправностям и опасности в эксплуатации.
Важным этапом является проверка работы защитных устройств – автоматов и УЗО. Подключите временно нагрузку на каждую линию и проверьте срабатывание автоматических выключателей при перегрузках или коротких замыканиях. УЗО необходимо тестировать кнопкой «Тест» и контролировать отключение цепи в пределах 30 мс.
Фиксируйте результаты замеров и проверок в журнале, указывая дату, параметры и выявленные дефекты. Это поможет выявить проблемные участки до скрытия проводки и избежать дорогостоящего демонтажа в будущем.
Вопрос-ответ:
Какие материалы и инструменты нужны для монтажа скрытой электропроводки в каркасном доме своими руками?
Для установки скрытой проводки потребуется кабель с подходящим сечением, пластиковые гофры или трубки для защиты проводов, электроустановочные коробки, розетки и выключатели, а также крепежные элементы. Из инструментов понадобятся отвертки, пассатижи, строительный уровень, перфоратор или дрель с коронкой для отверстий, нож для зачистки проводов и индикатор напряжения.
Как правильно прокладывать проводку внутри каркасных стен, чтобы избежать повреждений и обеспечить безопасность?
Проводка должна проходить внутри специальных защитных трубок или гофр, которые оберегают кабель от механических повреждений и влаги. Трубки монтируются до установки отделочных материалов. Важно выдерживать минимальные расстояния от деревянных элементов каркаса, чтобы исключить риск возгорания. Все соединения должны быть надежно изолированы, а установка производиться с учетом требований электробезопасности и местных норм.
Как определить оптимальное сечение проводов для разных электроприборов в каркасном доме?
Выбор сечения зависит от мощности подключаемых устройств и длины линии. Для освещения обычно достаточно кабеля сечением 1,5 мм², а для розеток — 2,5 мм². При подключении мощной техники, например, электроплиты или котла, требуется использовать провод большего сечения, чтобы избежать перегрева и падения напряжения. Для точного расчета лучше руководствоваться таблицами с допустимыми токами или проконсультироваться со специалистом.
Какие ошибки часто допускают при самостоятельной прокладке скрытой проводки в каркасном доме?
Часто встречается недостаточное закрепление проводов, отсутствие защиты в местах прохождения через деревянные элементы, использование неподходящего сечения кабеля и неправильное распределение нагрузки на линии. Еще одна распространённая ошибка — плохая изоляция и соединения без применения специальных клеммников, что увеличивает риск коротких замыканий и пожаров.
Как лучше всего проверить скрытую электропроводку после монтажа, чтобы убедиться в ее исправности?
После установки необходимо проверить целостность и правильность подключения с помощью тестера или мультиметра. Важно убедиться в отсутствии коротких замыканий, а также проверить сопротивление изоляции. Для оценки работоспособности всех розеток и выключателей стоит включить нагрузку и проверить стабильность напряжения. При наличии сомнений рекомендуется вызвать электрика для профессионального осмотра и проведения испытаний.
Какие материалы лучше всего использовать для скрытой электропроводки в каркасном доме, чтобы обеспечить безопасность и долговечность?
Для скрытой электропроводки в каркасном доме рекомендуется использовать кабели с медными жилами, которые обладают высокой проводимостью и устойчивостью к механическим повреждениям. Лучше выбирать кабели с двойной изоляцией и оболочкой из негорючих материалов, например, ПВХ или ПП (полипропилен). Важно применять специальные гофрированные трубы или пластиковые короба для защиты кабелей внутри стен, что помогает предотвратить повреждения и упрощает замену проводки при необходимости. Кроме того, стоит учитывать климатические условия и выбирать материалы с хорошей стойкостью к влажности и перепадам температуры.
Какие этапы нужно пройти, чтобы самостоятельно выполнить скрытую электропроводку в каркасном доме, и на что стоит обратить внимание в процессе монтажа?
Первым шагом является тщательное планирование электропроводки — нужно определить расположение розеток, выключателей и светильников, а также прокладку кабелей. Следующий этап — подготовка штроб в стенах или специальных каналов для укладки проводов, при этом важно соблюдать правильный уклон и избегать пересечений с другими коммуникациями. Затем прокладывают кабели в защитных трубах и надежно закрепляют их, чтобы избежать смещений. При соединении проводов следует использовать клеммники или специальные соединительные колодки, а не скрутки. Особое внимание нужно уделить заземлению и установке автоматических выключателей для защиты цепи. После монтажа проводится проверка целостности изоляции и тестирование работы всех электроприборов. Важно соблюдать требования ПУЭ и местных правил безопасности, чтобы обеспечить надежную и безопасную работу электрической сети.
