Спиртовая горелка – это компактное устройство для получения открытого пламени за счёт сгорания этилового или изопропилового спирта. Она незаменима в туристических условиях, при отключении электроэнергии или как элемент учебного эксперимента. Для сборки такой горелки не требуется доступ к специализированным материалам или инструментам – все компоненты можно найти дома или приобрести в ближайшем хозяйственном магазине.
Основой самодельной спиртовой горелки обычно служит алюминиевая банка объёмом 330–500 мл. Необходимы также ножницы по металлу, шило или тонкое сверло для формирования отверстий, а в качестве топлива подойдёт спирт с концентрацией не менее 70%. Оптимальный вариант – денатурат, технический или медицинский спирт, очищенный от примесей. Важно учитывать, что чистый изопропанол даёт более горячее пламя, но выделяет больше сажи.
Главный принцип работы устройства – капиллярный эффект и предварительный подогрев топлива. После заправки и поджигания, спирт испаряется, а пары воспламеняются при выходе через перфорированные отверстия, создавая стабильное пламя. Для безопасного использования горелки необходимо предусмотреть устойчивую подставку и исключить утечку топлива. Вентиляция помещения обязательна, так как продукты сгорания содержат углекислый газ и водяной пар.
Сборка занимает менее 30 минут. Результат – лёгкое, надёжное и полностью автономное устройство, способное закипятить 0,5 литра воды за 5–7 минут при правильной конструкции и достаточном уровне топлива. Такой проект также позволяет лучше понять принципы теплопередачи и горения, что делает его полезным не только с практической, но и с образовательной точки зрения.
Выбор подходящего типа спиртовой горелки для самостоятельного изготовления
Существует три основных типа спиртовых горелок, пригодных для самостоятельного изготовления: классическая «баночная» горелка, конструкция на основе фитиля и комбинированная модель с системой подачи топлива. Каждый из вариантов имеет различную сложность сборки, эффективность и назначение.
«Баночная» горелка – наиболее популярный вариант благодаря простоте. Изготавливается из алюминиевых банок объёмом 330–500 мл. Вариант оптимален для приготовления пищи в туристических условиях. В качестве топлива используется этанол или денатурат. Время горения зависит от объёма камеры и составляет 10–15 минут при заливке 30 мл спирта.

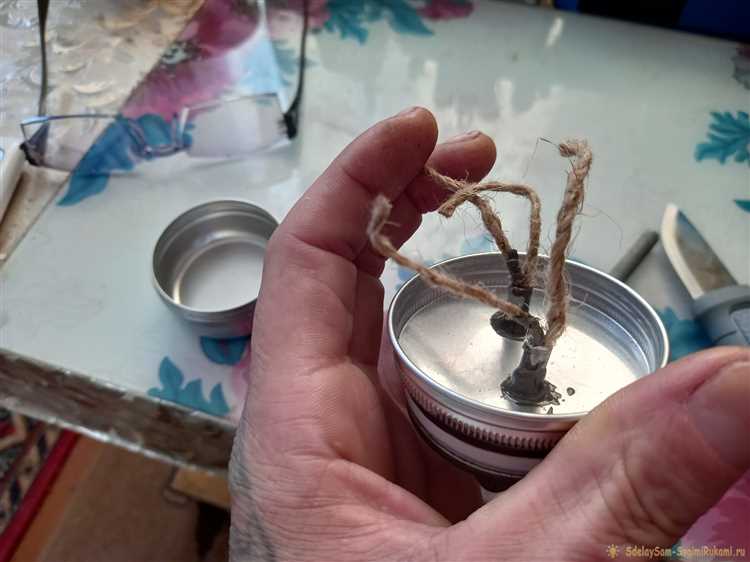

Горелка с фитилем предназначена для более безопасного использования в помещениях и в условиях ограниченного пространства. Основой может служить жестяная банка или стеклянная емкость с крышкой, через которую продевается хлопчатобумажный или стеклотканевый фитиль. Такая горелка исключает открытый резервуар с топливом, снижая риск пролива и возгорания.
Комбинированные горелки с системой подачи топлива – наименее распространённый, но самый эффективный тип. Изготавливаются из алюминиевых трубок, шприцев или медицинских капельниц. Позволяют дозировать подачу спирта и использовать остаточное тепло для подогрева топлива. Подходят для длительного использования и сложных погодных условий, но требуют точности при сборке.
При выборе типа горелки учитывайте условия эксплуатации, доступные материалы и уровень навыков. Начинающим рекомендована простая «баночная» модель. Для использования в помещении лучше подойдёт фитильная конструкция. Комбинированные горелки подойдут опытным пользователям, которым требуется стабильная мощность и эффективность.

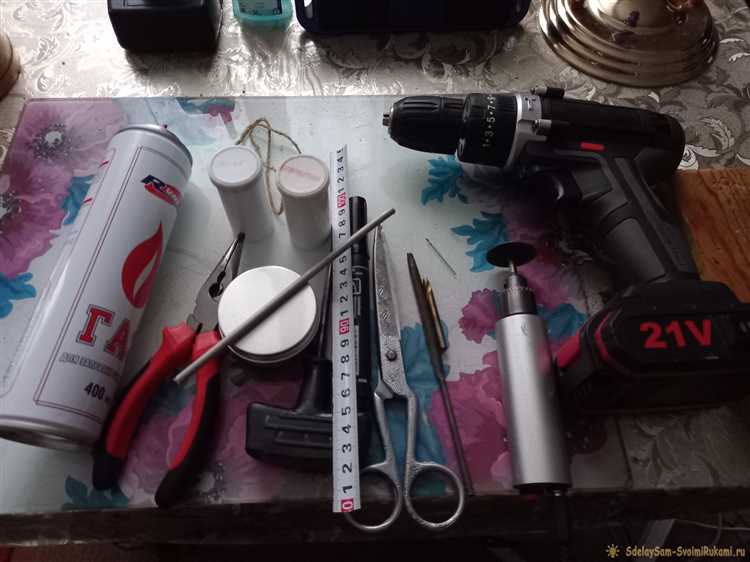

Необходимые материалы и инструменты для сборки горелки
Для создания спиртовой горелки понадобится алюминиевая банка объёмом 330 мл. Оптимально использовать банку из-под газированного напитка – она легко режется и выдерживает высокую температуру.
Вторым элементом будет металлическая сетка (например, из нержавейки или латунная), чтобы создать внутреннюю перегородку. Её роль – равномерное распределение пламени и предотвращение прямого выплеска спирта.
В качестве топлива используется этиловый спирт не ниже 90%. Подходит также изопропиловый спирт, но с меньшей теплотворной способностью. Метиловый спирт не рекомендуется из-за высокой токсичности даже при испарении.
Для сборки потребуются ножницы по металлу или канцелярский нож с новым лезвием. Также понадобится шило или сверло диаметром 1 мм для формирования отверстий под подачу воздуха и выхода пламени.
Обязателен металлический напильник или наждачная бумага зернистостью не выше P120 для обработки краёв и устранения заусенцев. Перчатки из плотной ткани защитят руки при работе с острыми краями алюминия.
Дополнительно может потребоваться маркер для разметки, линейка длиной не менее 20 см и плоскогубцы для сгибания элементов конструкции.
Подготовка алюминиевых банок и создание топливной камеры
Для сборки горелки понадобятся две алюминиевые банки объемом 330 мл. Тщательно вымойте их, удалите этикетки и полностью высушите. Лезвием или канцелярским ножом аккуратно срежьте нижнюю часть каждой банки на высоте 3–4 см от донышка. Из полученных двух чаш вы будете формировать корпус горелки.
Один из вырезанных нижних сегментов станет основанием, второй – крышкой. Во втором элементе с помощью шила или иглы сделайте по окружности 16–24 отверстия диаметром около 1 мм – это будущие форсунки. По центру сделайте одно дополнительное отверстие для заправки горелки.
Для создания топливной камеры вставьте одну часть в другую с небольшим усилием, чтобы обеспечить плотную посадку. Перед соединением можно немного обжать края нижней части, чтобы она входила внутрь без перекоса. Между стенками получится замкнутое пространство – камера для испарения спирта.
Внутрь горелки, между двумя стенками, уложите кольцо из стекловолоконного фитиля или плотной ваты – это улучшит капиллярный эффект и стабилизирует горение. Убедитесь, что фитиль не выступает за пределы камеры и не закрывает форсунки.
Сборка конструкции и герметизация соединений
Сделайте в верхней части 12–16 отверстий по окружности с помощью шила или сверла диаметром 1 мм. Отверстия размещайте равномерно на расстоянии 5 мм от края. В центре оставьте небольшое отверстие для заправки топлива (2–3 мм).
Для соединения частей вставьте верхнюю часть в нижнюю, слегка сжав её по окружности для плотной посадки. Работайте осторожно, чтобы не деформировать элементы. После вставки убедитесь, что соединение плотное, без щелей.
Для герметизации внутренних швов используйте термостойкий герметик на силикатной или керамической основе. Нанесите его изнутри вдоль шва тонким слоем. Избегайте попадания герметика на отверстия – это нарушит подачу топлива и тягу.
После нанесения дайте герметику полностью высохнуть в течение времени, указанного в инструкции. Не тестируйте горелку до полного высыхания – утечка спирта при нагреве может привести к воспламенению.
Проверьте герметичность, налив небольшое количество спирта внутрь конструкции и наблюдая, не происходит ли утечка. Если протечек нет, устройство готово к использованию.
Заправка горелки спиртом и правила розжига
Для заправки используйте только этиловый спирт крепостью не ниже 90%. Метиловый спирт токсичен и категорически не подходит для домашнего использования. Оптимальный объём заправки – не более 70% от внутреннего объёма резервуара, чтобы избежать выброса топлива при нагреве.
- Перед заправкой убедитесь, что горелка остыла после предыдущего использования.
- Налейте спирт через воронку, избегая пролива на внешние стенки корпуса.
- Плотно закройте горелку (если конструкция предусматривает крышку) и удалите остатки топлива снаружи сухой тканью.

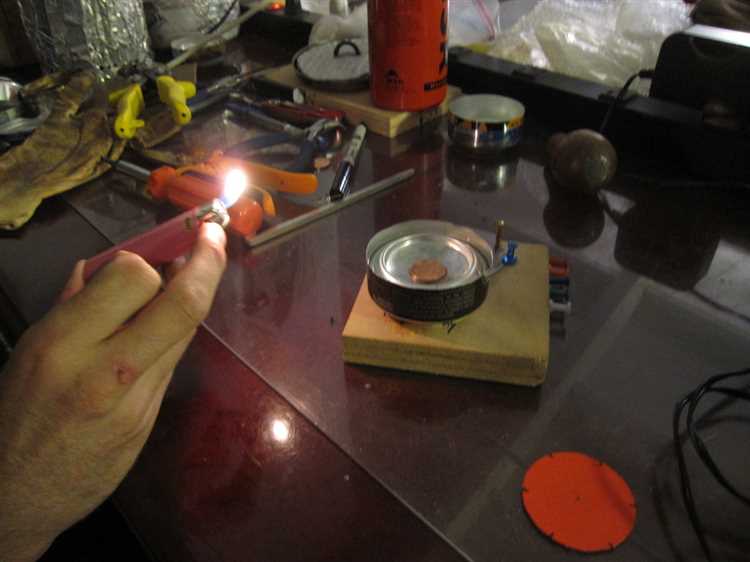

Для розжига необходим источник открытого огня – спички или пьезозажигалка. Не используйте бумагу, тряпки или другие материалы для первичного розжига.
- Установите горелку на устойчивую, огнеупорную поверхность вдали от легковоспламеняющихся предметов.
- Поднесите пламя к одному из отверстий или к фитилю (если он предусмотрен конструкцией).
- Отойдите на безопасное расстояние – пламя спирта почти незаметно на ярком свету.
- Не подливайте спирт в горячую или горящую горелку.
- После использования накройте отверстия металлической крышкой для тушения пламени.
- Храните оставшийся спирт в герметичной стеклянной таре вдали от детей и источников тепла.
Тестирование горелки и меры предосторожности при использовании
Перед первым запуском наполните резервуар не более чем на 70% спиртом с концентрацией не ниже 90%. Разместите горелку на негорючей поверхности, избегая ветра и сквозняков. Используйте зажигалку с длинной ручкой или специальные спички, чтобы не подвергать руки опасности.
Проверка горения: пламя должно быть равномерным, голубого цвета без видимого дыма и искр. Если пламя желтоватое или неустойчивое – уменьшите подачу спирта или проверьте герметичность резервуара. При обнаружении капель спирта снаружи немедленно протрите и устраните утечку.
Вентиляция помещения обязательна: горение спирта выделяет углекислый газ и пары, которые могут вызвать головокружение и тошноту. Не используйте горелку в замкнутом помещении без притока свежего воздуха.
Держите под рукой огнетушитель класса B или ведро с песком. Никогда не заливать спирт в горелку во время горения или когда пламя еще не полностью потухло – существует риск вспышки.
Запрещено оставлять горелку без присмотра и использовать её вблизи легко воспламеняющихся материалов. По окончании работы полностью погасите пламя, убедитесь, что корпус остыл, и храните устройство в недоступном для детей и животных месте.
Вопрос-ответ:
Какие материалы нужны для изготовления спиртовой горелки дома?
Для создания спиртовой горелки понадобятся металлическая емкость с крышкой (например, из жестяной банки), фитиль из хлопчатобумажной ткани или стекловолокна, спирт (лучше использовать этиловый или изопропиловый), а также инструменты для обработки металла — ножницы, дрель или пробойник для отверстий. Важно, чтобы емкость была герметичной и устойчива к возгоранию.
Как обеспечить безопасность при работе со спиртовой горелкой, сделанной своими руками?
Перед использованием горелки нужно проверить герметичность емкости и убедиться, что горючая жидкость не протекает. Заправлять ее стоит только в хорошо проветриваемом помещении или на открытом воздухе, вдали от источников огня и легковоспламеняющихся предметов. Никогда не оставляйте горелку без присмотра во время горения, и не заправляйте ее, пока она горячая. Для тушения используйте крышку или специальный колпак, чтобы прекратить доступ кислорода.
Какие есть способы регулировки пламени у самодельной спиртовой горелки?
Пламя регулируется за счет изменения длины и материала фитиля, а также количества залитого спирта. Более длинный и плотный фитиль будет давать более устойчивое и яркое пламя, а меньший — слабое. Иногда делают отверстия в крышке или корпусе, которые ограничивают доступ воздуха и влияют на интенсивность горения. Но следует помнить, что чрезмерное закрытие может привести к затуханию пламени.
Можно ли использовать другие виды спирта или жидкости для горения в такой горелке?
Для работы такой горелки подходят преимущественно этиловый и изопропиловый спирт, так как они хорошо горят и относительно безопасны. Медицинский спирт с добавками или денатурированный спирт тоже подойдут, но в них могут содержаться вредные вещества и запахи. Нельзя заливать бензин, керосин или другие нефтепродукты — это опасно и может привести к взрыву или сильному пожару.
Как почистить и поддерживать в рабочем состоянии самодельную спиртовую горелку?
После использования горелки стоит тщательно очистить фитиль от нагара и остатков сгоревшего спирта. Если фитиль сильно износился или стал хрупким, его лучше заменить. Емкость следует промыть, чтобы убрать загрязнения и остатки жидкости. Хранить горелку нужно в сухом месте, плотно закрытой, чтобы спирт не испарялся и не пропитывал окружающие предметы.
